استاد بولت یا Stud Bolt نوعی پیچ دو سر رزوه است که معمولاً در اتصالات فلنجی و در صنایع نفت، گاز، پتروشیمی، پالایشگاهها و نیروگاهها استفاده میشود. این قطعه به کمک مهره، دو قطعه فلزی را به هم متصل کرده و اتصال محکمی را به وجود میآورد. استاد بولتها به دلیل طراحی خاص و قابلیت تحمل فشار و دمای بالا، انتخابی ایدهآل برای محیطهای صنعتی محسوب میشوند. تفاوت اصلی آنها با پیچهای معمولی، نداشتن سر ششگوش یا آلن است، چون از هر دو طرف با مهره بسته میشوند. انتخاب درست استاد بولت نقش مهمی در ایمنی و استحکام سازههای صنعتی دارد.

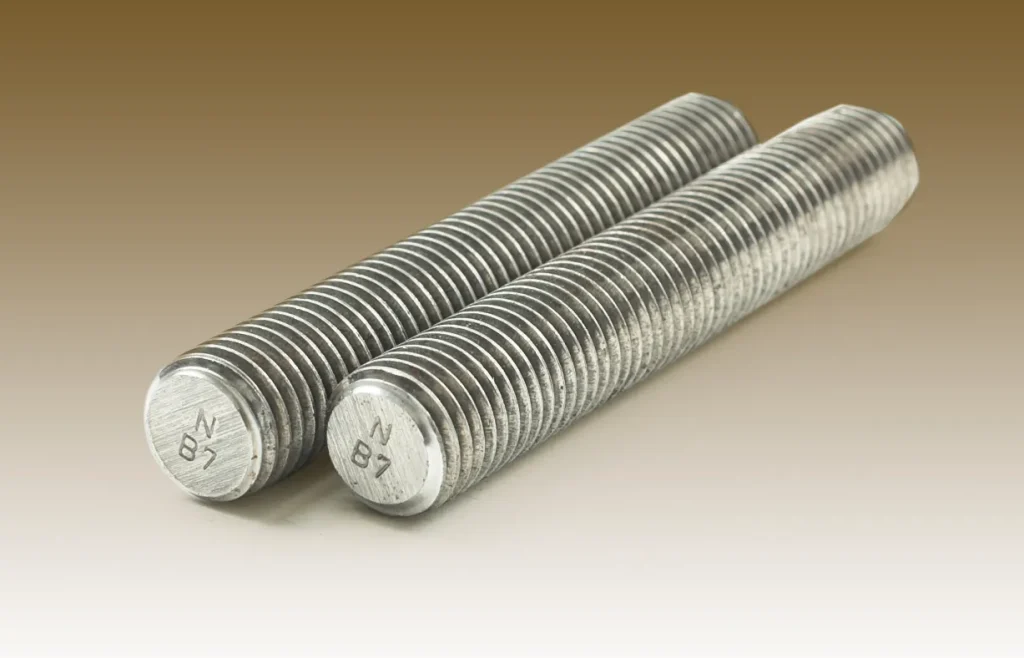

تفاوت استاد بولت با پیچ معمولی در چیست؟
تفاوت اصلی بین استاد بولت و پیچ معمولی در طراحی و عملکرد آنهاست. استاد بولت از دو طرف رزوه دارد و بدون سر ساخته میشود، درحالیکه پیچ معمولی دارای یک سر ششگوش یا آلن است. در استاد بولت، اتصال از طریق دو مهره در دو طرف انجام میشود که باعث توزیع بهتر تنش و افزایش استحکام در اتصالات پر فشار میگردد. پیچهای معمولی اغلب برای اتصالات سبک یا عمومی استفاده میشوند، اما استاد بولتها مخصوص محیطهای صنعتی، دما و فشار بالا طراحی شدهاند. این تفاوتها در طراحی و تحمل بار، نقش مهمی در انتخاب صحیح در پروژههای مهندسی دارند.
انواع استاد بولت از نظر استاندارد و کاربرد
استاد بولتها بر اساس استانداردهایی مانند ASTM A193، ASTM A320 و DIN تولید میشوند و در کلاسها و گریدهای مختلفی عرضه میگردند. رایجترین انواع آنها شامل B7 (مناسب برای دمای بالا)، B8 (مناسب برای محیطهای خورنده)، B16 و L7 میباشد. انتخاب نوع استاد بولت بر اساس شرایط پروژه مانند فشار، دما، و نوع ماده سیال انجام میگیرد. همچنین، نوع رزوه (UNC یا Metric)، پوشش سطحی (گالوانیزه، PTFE و…) و نوع متریال نیز در انتخاب تأثیر دارد. شناخت انواع استاد بولت باعث افزایش دقت در خرید و بهرهبرداری از آن میشود.

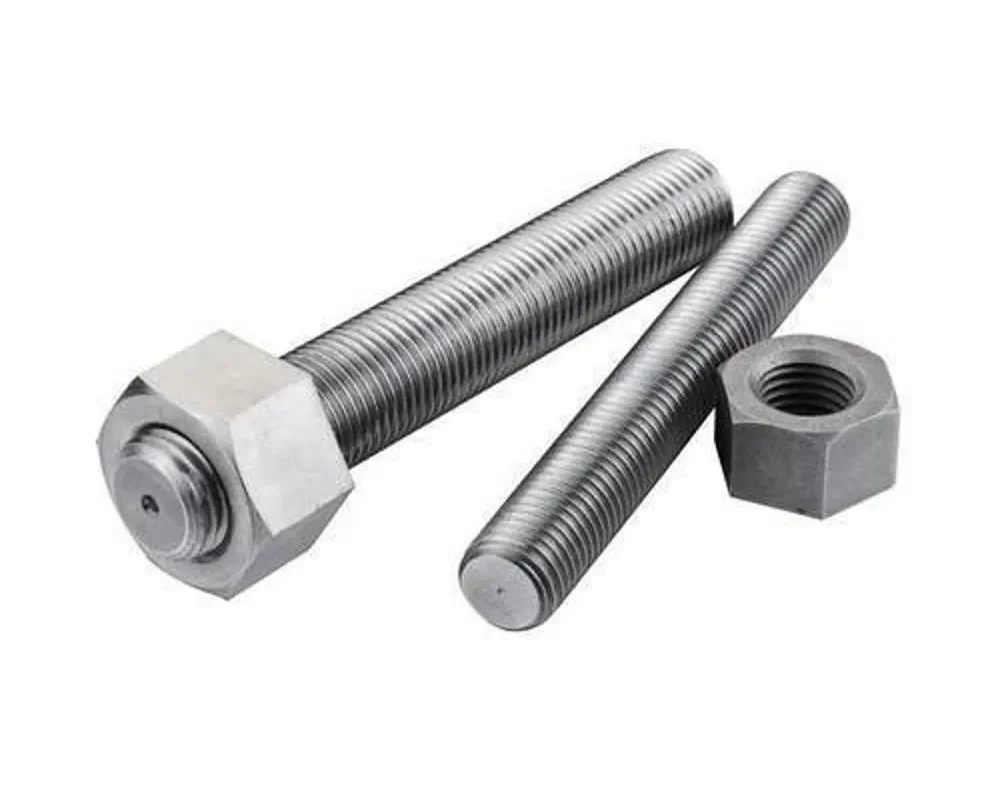

استاد بولت B7 چیست و در چه شرایطی استفاده میشود؟
استاد بولت B7 از فولاد آلیاژی (کروم-مولیبدن) ساخته شده و یکی از پرکاربردترین انواع استاد بولتها در صنایع نفت، گاز و پتروشیمی است. این نوع استاد بولت تحمل دمای بالا تا حدود ۴۵۰ درجه سانتیگراد و فشار زیاد را دارد و از آن در اتصال فلنجها، شیرآلات و اتصالات تحت فشار استفاده میشود. B7 طبق استاندارد ASTM A193 ساخته میشود و معمولاً همراه با مهرههای 2H یا A194 استفاده میگردد. اگر به دنبال اتصال مقاوم و مطمئن در شرایط سخت هستید، استاد بولت B7 انتخابی حرفهای و مطمئن است.
استاد بولت B8 چیست و چه تفاوتی با B7 دارد؟
استاد بولت B8 از فولاد ضد زنگ (استنلس استیل 304 یا 316) ساخته میشود و برای محیطهایی با خوردگی بالا مانند صنایع دریایی، تصفیهخانهها و تجهیزات شیمیایی ایدهآل است. برخلاف B7 که از فولاد آلیاژی ساخته شده، B8 خاصیت ضدزنگ و مقاومت شیمیایی دارد. این نوع استاد بولت با استاندارد ASTM A193 تولید میشود و معمولاً همراه با مهرههای A194 Gr.8 استفاده میگردد. B8 نسبت به B7 مقاومت حرارتی کمتری دارد اما از نظر مقاومت در برابر اسید و نمک بسیار بهتر عمل میکند. انتخاب بین B7 و B8 بستگی به شرایط محیطی پروژه دارد.

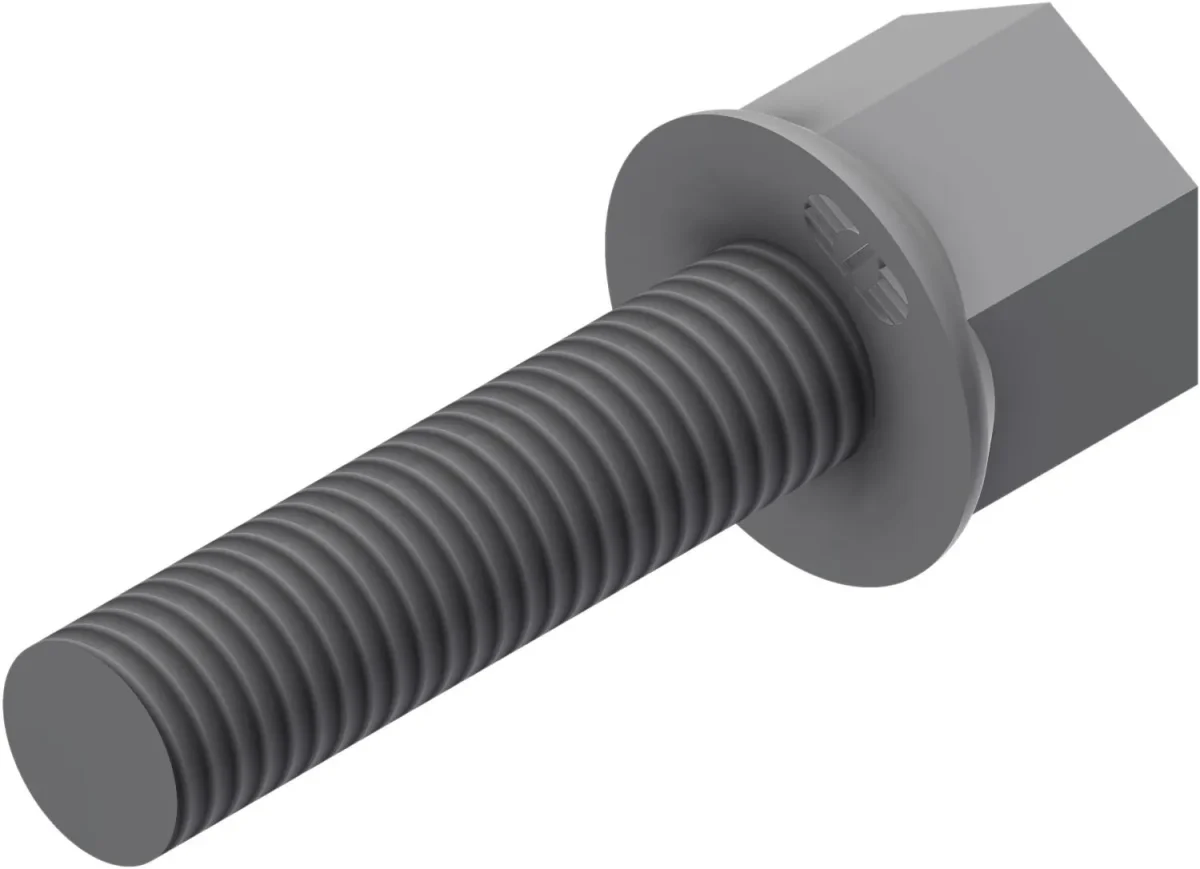

استاد بولت گالوانیزه چیست و چه مزایایی دارد؟
استاد بولت گالوانیزه به دلیل پوشش روی، در برابر زنگزدگی و رطوبت بسیار مقاوم است. این نوع استاد بولتها معمولاً در محیطهای مرطوب، خورنده یا در فضای باز مورد استفاده قرار میگیرند. پوشش گالوانیزه معمولاً به روش سرد (الکترولیز) یا گرم انجام میشود. مزایای اصلی استاد بولت گالوانیزه عبارتند از: افزایش عمر مفید، مقاومت در برابر خوردگی، کاهش نیاز به تعمیر و نگهداری و صرفهجویی در هزینههای بلندمدت. هنگام انتخاب استاد بولت گالوانیزه باید به نوع پوشش، ضخامت و استاندارد تولید آن توجه کرد.
رزوه استاد بولت: UNC، UNF و Metric چه تفاوتی دارند؟
رزوه استاد بولتها معمولاً به سه نوع اصلی تقسیم میشود: UNC (درشت)، UNF (ریز) و Metric (متریک). UNC رایجترین نوع رزوه در صنایع نفت و گاز است و مقاومت بیشتری در برابر ضربه و بارهای دینامیکی دارد. از UNF در اتصالات دقیقتر و پر استحکام استفاده میشود، درحالیکه رزوه Metric مطابق با سیستم بینالمللی (میلیمتر) طراحی شده و بیشتر در صنایع اروپایی کاربرد دارد. انتخاب نوع رزوه اهمیت زیادی در تطبیق قطعات و جلوگیری از هرز شدن دارد. برای پروژههای بینالمللی، معمولاً رزوه متریک یا UNC استانداردترین گزینهها هستند.
استاد بولتها در اتصال فلنج چه نقشی دارند؟
استاد بولتها نقش کلیدی در اتصال فلنجها ایفا میکنند. آنها به همراه مهره، دو فلنج را بهگونهای محکم به هم متصل میکنند که نشتپذیری سیالات به حداقل برسد. به ویژه در خطوط لوله با فشار بالا، انتخاب استاد بولت مناسب، میزان سفتی مهرهها، ترتیب بستن و حتی گشتاور اعمالشده، همگی بر کیفیت و ایمنی اتصال تأثیرگذارند. استفاده از استاد بولت استاندارد و مطابق با کلاس فلنج (150، 300، 600 و…) از ضروریات فنی هر پروژه صنعتی است. همچنین در تعمیر و نگهداری دورهای، تعویض این قطعات نقش مهمی در افزایش ایمنی دارد.
جنس استاد بولتها: فولادی، استنلس استیل یا آلیاژی؟
جنس استاد بولت بر اساس نیاز پروژه انتخاب میشود. رایجترین جنسها شامل فولاد کربنی (مثل B7)، استنلس استیل (مثل B8/B8M)، فولادهای آلیاژی و آلیاژهای نیکل یا اینکونل هستند. فولاد کربنی برای پروژههای عمومی با دمای بالا مناسب است. استنلس استیل در محیطهای مرطوب یا خورنده بهترین انتخاب است. آلیاژهای خاص مانند Inconel و Hastelloy در شرایط بسیار خاص با دمای بالا یا محیط اسیدی به کار میروند. انتخاب صحیح جنس استاد بولت باعث افزایش طول عمر، ایمنی و کاهش هزینههای نگهداری پروژههای صنعتی میشود.
نحوه نصب صحیح استاد بولتها چگونه است؟
نصب استاد بولت نیازمند دقت بالا در اعمال گشتاور، ترتیب بستن مهرهها و استفاده از روانکار مناسب است. ابتدا باید فلنجها در یک راستا باشند، سپس استاد بولتها در محل رزوه شده قرار بگیرند. مهرهها باید به صورت ضربدری و با گشتاور مشخص سفت شوند تا تنش یکنواخت توزیع شود. استفاده از واشر، روانکننده و ابزار دقیق گشتاور (Torque Wrench) برای جلوگیری از شل شدن یا شکستگی استاد بولت اهمیت زیادی دارد. اجرای صحیح این مراحل از نشت، خرابی تجهیزات و هزینههای تعمیر پیشگیری میکند.
تست کیفیت استاد بولتها شامل چه مواردی است؟
تست کیفیت شامل چند مرحله مهم میشود: تست کشش، تست سختی، آنالیز متریال (Chemical Composition)، تست رزوه، و بازرسی چشمی. برای استاد بولتهایی که در شرایط خاص استفاده میشوند، ممکن است تستهای غیر مخرب (NDT) مانند مگنافلکس یا التراسونیک نیز اجرا شود. همچنین تأییدیه تولید مطابق با استانداردهای ASTM یا DIN نیز بخشی از فرآیند کنترل کیفیت است. این تستها معمولاً توسط آزمایشگاههای تایید صلاحیتشده انجام میگیرند و گواهی کیفیت (Mill Test Certificate) برای هر محموله صادر میشود.
قیمت استاد بولت چقدر است و چه عواملی آن را تعیین میکند؟
قیمت استاد بولت به عواملی مانند جنس (B7، B8، اینکونل و …)، طول، قطر، نوع رزوه، پوشش سطحی (گالوانیزه یا PTFE)، برند تولیدکننده و تیراژ سفارش بستگی دارد. همچنین نوسانات قیمت فولاد و نرخ ارز نیز به شدت روی قیمت نهایی تأثیرگذار است. معمولاً خرید مستقیم از تولیدکنندگان یا تأمینکنندگان عمده باعث صرفهجویی در هزینه میشود. قیمتها در بازار ممکن است بین چند هزار تا چند صد هزار تومان برای هر قطعه متفاوت باشد. توصیه میشود هنگام خرید، حتماً گواهی تست و استاندارد را نیز بررسی کنید.
