انواع رزوه یکی از اجزای کلیدی در صنایع مختلف است که نقش مهمی در اتصال و مونتاژ قطعات دارد. در واقع، رزوه نوعی شیار مارپیچ است که روی سطح داخلی یا خارجی قطعهای مانند پیچ، مهره یا لوله ایجاد میشود تا امکان چفت و بست محکم و قابل تنظیم فراهم شود. انواع مختلف رزوهها بر اساس شکل هندسی، اندازه، گام و کاربرد دستهبندی میشوند که هرکدام استانداردهای خاص خود را دارند. استانداردهای رزوه مانند ISO، DIN و ANSI تضمین میکنند که رزوهها در سطح جهانی سازگاری و کیفیت لازم را داشته باشند و در صنایع مختلفی مثل خودروسازی، ساختمانسازی، هوافضا و ماشینآلات صنعتی استفاده میشوند.
شناخت دقیق انواع رزوهها و استانداردهای مرتبط با آنها باعث میشود تا انتخاب صحیح و بهینه برای هر کاربرد انجام شود و مشکلاتی مانند لق زدن، خرابی یا نشتی به حداقل برسد. در این مقاله به بررسی جامع رزوه، انواع متداول آن و استانداردهای مهم میپردازیم تا شما بتوانید با دانش کامل در انتخاب و کاربرد رزوهها تصمیمگیری کنید و از کیفیت و دوام قطعات خود اطمینان حاصل نمایید. اگر به دنبال افزایش دانش فنی و بهبود عملکرد پروژههای صنعتی خود هستید، ادامه این مقاله را از دست ندهید.

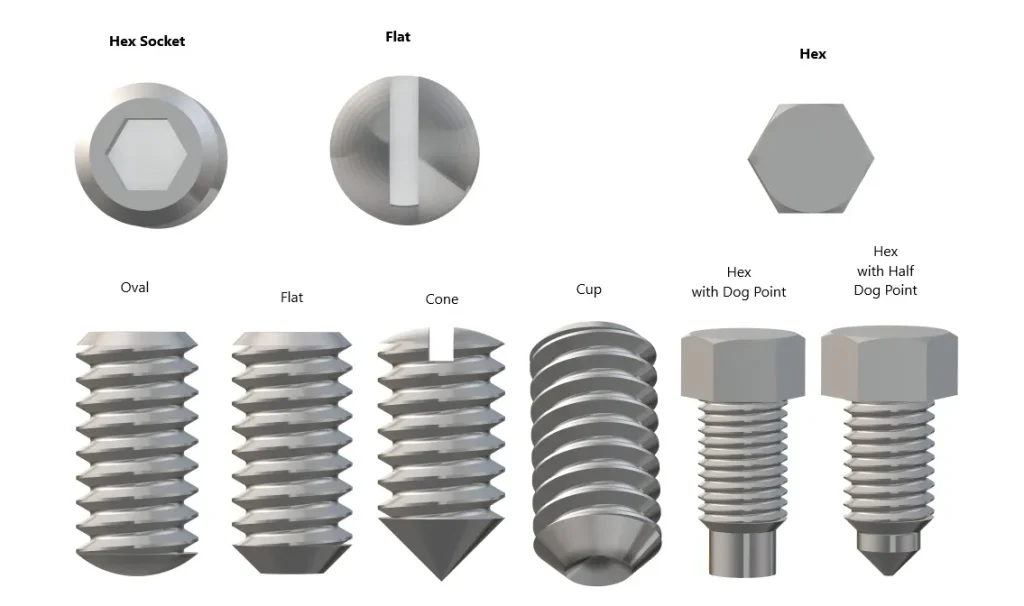

کاربرد رزوه چیست؟
رزوه به شیار مارپیچی گفته میشود که روی سطح خارجی یا داخلی قطعاتی مانند پیچ و مهره ایجاد میشود تا امکان اتصال محکم و قابل تنظیم فراهم شود. رزوهها به دو دسته اصلی تقسیم میشوند: رزوه داخلی که داخل سوراخ یا مهره قرار میگیرد و رزوه خارجی که روی سطح خارجی پیچ یا میله ایجاد میشود.
این شیارها با زاویه و عمق مشخصی طراحی شدهاند که باعث میشود هنگام پیچیدن، قطعات بهطور ایمن و مقاوم به هم متصل شوند. عملکرد رزوه به گونهای است که با چرخش پیچ، نیروهای مکانیکی به طور یکنواخت توزیع میشود و از باز شدن ناخواسته جلوگیری میکند. شناخت دقیق انواع رزوهها و تفاوت بین رزوه داخلی و خارجی برای مهندسان و تکنسینها اهمیت بالایی دارد، چرا که انتخاب نادرست میتواند منجر به نقص در اتصال و آسیب به قطعات شود. در ادامه مقاله به بررسی بیشتر انواع رزوه و کاربردهای مختلف آن خواهیم پرداخت.

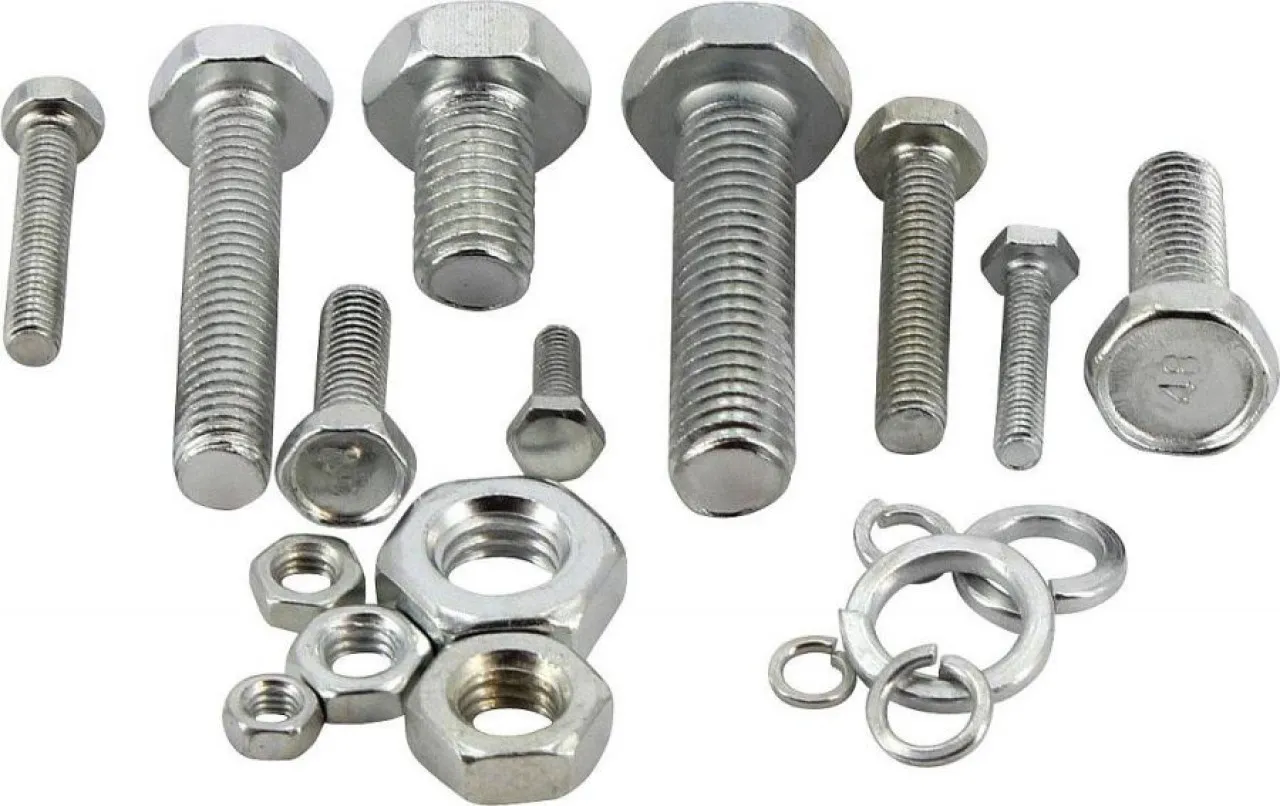

انواع رزوهها و کاربردهای آنها
1- رزوه مثلثی (متریک و اینچی):
- این نوع رزوه، رایجترین مدل در پیچها و مهرههاست و شکل شیار آن به صورت مثلثی است. رزوه متریک طبق استاندارد ISO تولید میشود و در اغلب صنایع مورد استفاده قرار میگیرد.
- کاربرد: ساخت اتصالات عمومی، وسایل خانگی، قطعات خودرویی و ابزارهای دستی.
2- رزوه مربعی:
- رزوه مربعی به دلیل انتقال مؤثر نیرو و اصطکاک کم، برای کاربردهایی که نیاز به حرکت خطی و بار سنگین دارند استفاده میشود.
- کاربرد: جکهای مکانیکی، پرسها، دستگاههای انتقال قدرت.
3- رزوه ذوزنقهای (Trapezoidal):
- این رزوه ترکیبی از مزایای رزوه مثلثی و مربعی است و برای حرکتهای مکانیکی و تحمل بار زیاد طراحی شده است.
- کاربرد: ماشینآلات صنعتی، پیچهای سربی، بالابرها و تجهیزات سنگین.
4- رزوه ارهای (Buttress):
- دارای یک وجه شیبدار و یک وجه صاف است و برای انتقال نیرو در یک جهت بسیار مناسب است.
- کاربرد: صنایع نظامی، پرسهای هیدرولیک، و تجهیزات سنگین.
5- رزوه گرد (Round Thread):
- این رزوه دارای شیارهای گرد است و مقاومت بالایی در برابر ضربه و سایش دارد، بهویژه در شرایط ارتعاشی.
- کاربرد: لولههای آتشنشانی، درپوش بطریها، اتصالات صنایع غذایی و دارویی.
6- رزوه ارهای معکوس (Reverse Buttress):
- این مدل مشابه رزوه ارهای است اما برای انتقال نیرو در جهت مخالف طراحی شده است.
- کاربرد: تجهیزات تخصصی که نیاز به باز و بسته شدن با بار یکطرفه دارند.
7- رزوه متریک:
- یک استاندارد جهانی که بر اساس سیستم متریک طراحی شده و در بیشتر کشورهای جهان استفاده میشود.
کاربرد: تمام صنایع مدرن، اتصالات عمومی، ساخت قطعات استاندارد.
8- رزوه اینچی (UNC/UNF):
- بر اساس سیستم اندازهگیری اینچی طراحی شده و در آمریکا و کانادا کاربرد زیادی دارد. UNC رزوههای درشت و UNF رزوههای ریز دارد.
- کاربرد: صنعت خودرو در آمریکا، قطعات صنعتی و پروژههای مهندسی.

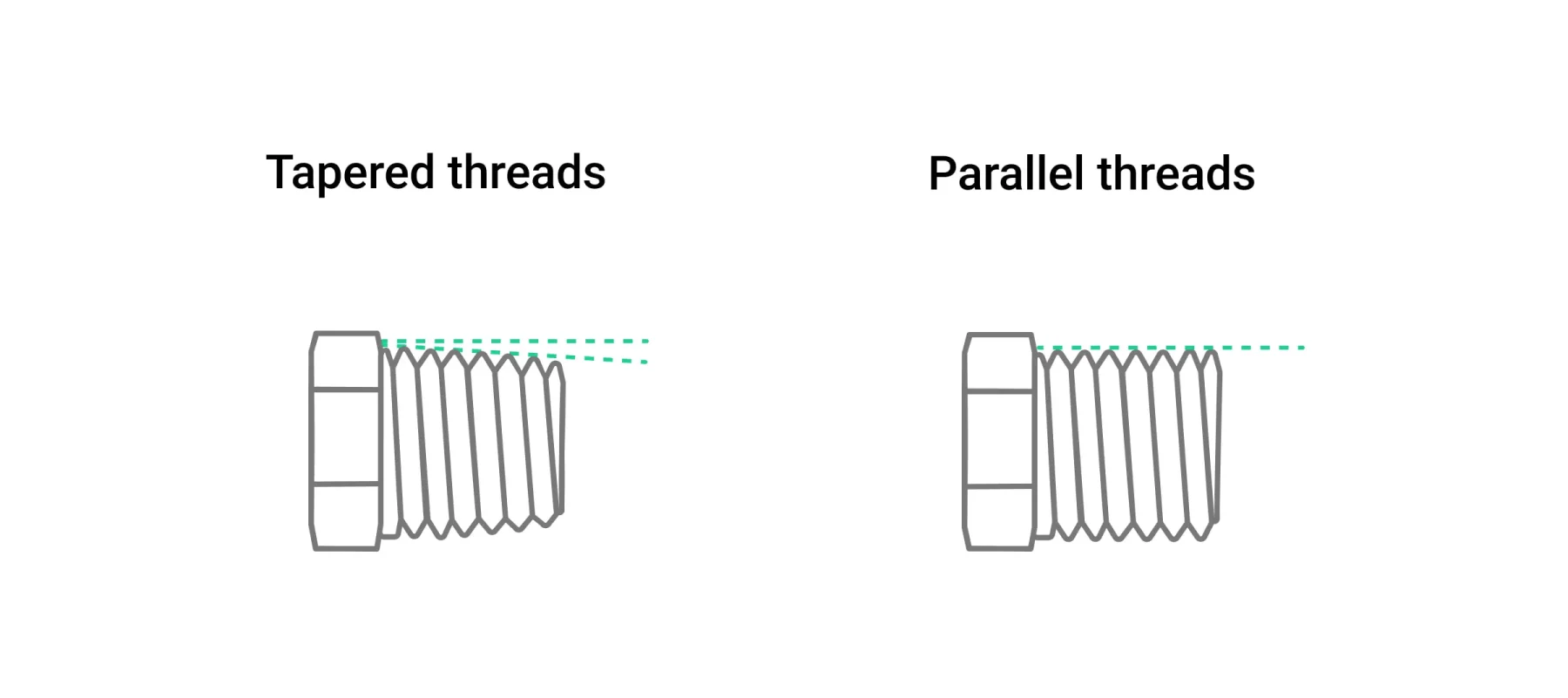

استانداردهای انواع رزوه و اهمیت آنها
- استاندارد ISO (سازمان بینالمللی استاندارد): یکی از معتبرترین استانداردهای جهانی برای رزوهها که تضمینکننده کیفیت و هماهنگی بین قطعات در کشورهای مختلف است. استفاده از این استاندارد به تولیدکنندگان کمک میکند تا رزوههای متریک با گام و اندازه مشخص تولید کنند.
- استاندارد DIN (موسسه استاندارد آلمان): مورد توجه صنایع اروپایی و به ویژه آلمان، این استاندارد شامل انواع رزوههای تخصصی و متداول است که در صنایع مهندسی و خودروسازی کاربرد فراوانی دارد.
- استاندارد ANSI/ASME (انجمن مهندسین مکانیک آمریکا): این استاندارد مخصوص رزوههای اینچی است و بیشتر در کشورهای آمریکای شمالی استفاده میشود. رعایت این استاندارد باعث سازگاری قطعات در صنایع مختلف میشود.
- استاندارد JIS (استاندارد ژاپن): استاندارد رزوههای مورد استفاده در صنایع ژاپنی که در برخی موارد تفاوتهای خاصی با استانداردهای دیگر دارد و برای تولید قطعات با کیفیت بالا کاربرد دارد.
- اهمیت رعایت استانداردها: رعایت استانداردهای رزوه باعث میشود قطعات تولید شده با دقت بالا و سازگاری کامل با قطعات دیگر عمل کنند، از خرابیهای زودرس جلوگیری شده و عمر مفید اتصال افزایش یابد. همچنین استانداردها تضمین میکنند که رزوهها در شرایط فشار، دما و محیطهای مختلف عملکرد مطلوبی داشته باشند.
- تطابق با استانداردها در صنعت: کاربرد درست و انتخاب رزوه طبق استانداردهای معتبر، از هزینههای اضافی تعمیر و تعویض جلوگیری میکند و کیفیت نهایی محصول را بهبود میبخشد، بهخصوص در صنایع حساس مانند هوافضا، خودروسازی و ماشینآلات صنعتی.
معیارهای مهم در انتخاب رزوه مناسب
- اندازه و گام رزوه: انتخاب اندازه و گام رزوه باید براساس کاربرد و میزان نیروی مورد نیاز انجام شود. گام رزوه تعیینکننده فاصله بین شیارهاست و بر میزان مقاومت و سرعت اتصال تاثیر میگذارد.
- جنس مواد: جنس قطعات رزوهدار باید متناسب با شرایط کاری انتخاب شود. مثلاً برای محیطهای خورنده از فولاد ضدزنگ یا آلیاژهای مقاوم استفاده میشود تا دوام و عمر مفید افزایش یابد.
- شرایط کاری و محیطی: رزوهها باید در برابر عوامل محیطی مانند فشار بالا، دماهای متفاوت، رطوبت و خوردگی مقاوم باشند. انتخاب رزوه مناسب میتواند از خرابی و نشت جلوگیری کند.
- نوع بار و کاربرد نهایی: اگر بار اعمالی به صورت محوری یا پیچشی است، نوع رزوه متفاوت خواهد بود. برخی رزوهها برای تحمل بارهای سنگین طراحی شدهاند و برخی دیگر برای اتصالهای قابل تنظیم.
- سازگاری با استانداردها: رزوه انتخاب شده باید مطابق با استانداردهای معتبر باشد تا از سازگاری کامل با دیگر قطعات اطمینان حاصل شود و از مشکلات نصب و عملکرد جلوگیری گردد.
- نکات نصب و نگهداری: انتخاب رزوه مناسب به همراه رعایت روشهای صحیح نصب و نگهداری میتواند عملکرد بهینه و طول عمر اتصال را تضمین کند.
همچنین بخوانید: رزوه چپگرد و راستگرد در اتصالات
کاربرد رزوهها در صنایع مختلف
- صنعت خودروسازی: رزوهها در اتصال قطعات موتوری، شاسی، سیستم تعلیق و قطعات داخلی خودرو کاربرد گستردهای دارند. استفاده از رزوههای استاندارد باعث افزایش ایمنی و دوام قطعات در شرایط پر فشار میشود.
- ساختمانسازی و عمران: از پیچها و مهرههای رزوهدار در اتصالات فلزی، سازههای فولادی و تجهیزات ساختمانی استفاده میشود. رزوهها باعث ایجاد اتصالات قابل اطمینان و مقاوم در برابر بارهای سنگین میشوند.
- صنعت نفت و گاز: رزوهها در لولهکشی، شیرآلات و اتصالاتی که تحت فشار و دماهای بالا قرار دارند، استفاده میشوند. انتخاب رزوه مناسب از نشتی و خرابی سیستم جلوگیری میکند.
- ماشینآلات صنعتی: در دستگاههای CNC، پرسها و تجهیزات مکانیکی، رزوهها برای انتقال نیرو و اتصال قطعات اصلی به کار میروند. این رزوهها باید از مقاومت بالا در برابر سایش برخوردار باشند.
- صنایع هوافضا و نظامی: در ساخت هواپیماها، تجهیزات نظامی و موشکها، رزوهها به دلیل دقت بالا و مقاومت در برابر ارتعاش و فشار زیاد استفاده میشوند. رعایت استانداردها در این بخش حیاتی است.
- صنایع پزشکی و غذایی: رزوههای استیل ضدزنگ برای اتصال تجهیزات پزشکی، دستگاههای بستهبندی و مخازن به کار میروند. این رزوهها باید ضدزنگ، بهداشتی و ایمن باشند.

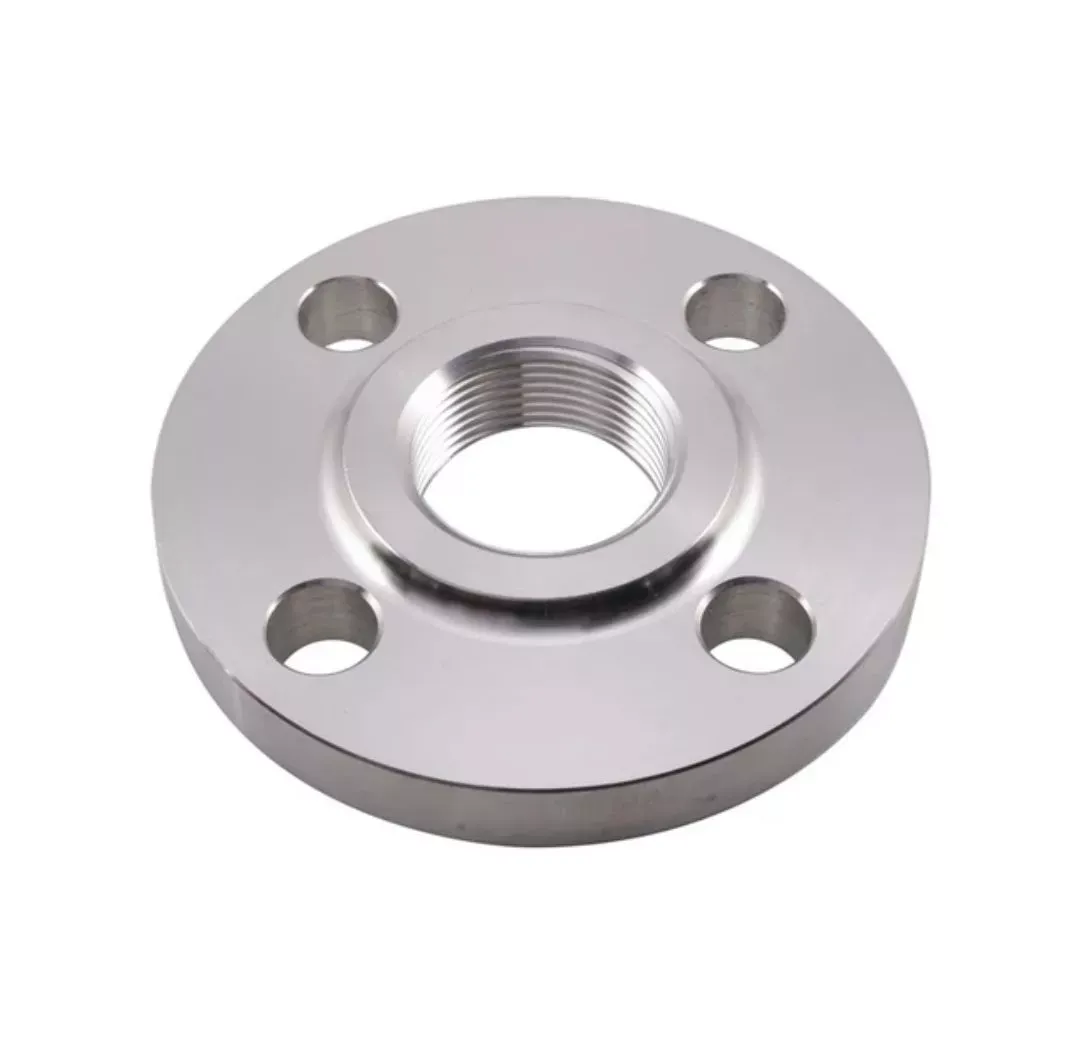

بررسی مزایا و معایب انواع رزوه
مزایا:
- ایجاد اتصال محکم و پایدار بین قطعات.
- قابلیت باز و بسته کردن مکرر بدون آسیب جدی به قطعات.
- تنوع گسترده در اندازه، شکل و گام برای کاربردهای مختلف.
- امکان توزیع یکنواخت نیرو و جلوگیری از باز شدن ناخواسته.
- تولید نسبتاً ساده و هزینه مناسب در مقایسه با روشهای اتصال دائمی.
- سازگاری با استانداردهای جهانی مانند ISO، DIN و ANSI.
معایب:
- نیاز به نگهداری و روانکاری برای جلوگیری از زنگزدگی یا سایش.
- آسیبپذیری در برابر خوردگی و شرایط محیطی نامساعد.
- امکان شل شدن در اثر ارتعاش یا بارهای سنگین در صورت انتخاب نامناسب.
- حساسیت بالا به دقت در ماشینکاری و انتخاب صحیح گام رزوه.
- احتمال خرابی یا شکست در صورت نصب یا استفاده نادرست.
جدول انواع رزوه، استانداردها و کاربردها
| نوع رزوه | ویژگیها | استانداردهای رایج | کاربردها |
|---|---|---|---|
| مثلثی (متریک و اینچی) | رایجترین نوع، گام ریز یا درشت، مناسب اتصالات عمومی | ISO, ANSI, DIN | پیچ و مهرههای عمومی، ابزارها، قطعات خودرویی |
| مربعی | انتقال نیرو با بازده بالا، اصطکاک کم | DIN, ANSI | جکهای مکانیکی، پرسها، تجهیزات انتقال قدرت |
| ذوزنقهای | مقاوم و مناسب بارهای سنگین | ISO, DIN | ماشینآلات صنعتی، بالابرها، پیچهای سربی |
| ارهای | تحمل فشارهای یکطرفه، شیبدار در یک وجه | ANSI, DIN | پرسهای هیدرولیک، تجهیزات سنگین |
| گرد | مقاوم در برابر سایش و ضربه | ISO, DIN | لولههای آتشنشانی، اتصالات صنایع غذایی |
| متریک | اندازهگیری بر اساس میلیمتر، استاندارد جهانی | ISO, DIN | صنایع عمومی، ساخت پیچ و مهرههای استاندارد |
| اینچی (UNC/UNF) | اندازهگیری بر اساس اینچ، رزوه ریز یا درشت | ANSI/ASME | صنایع آمریکایی، خودرو، تجهیزات صنعتی |
نتیجهگیری
انواع رزوه یکی از مهمترین عناصر اتصال در صنایع مختلف هستند که با طراحیهای متنوع و استانداردهای مشخص، امکان ایجاد اتصالات محکم و ایمن را فراهم میکنند. شناخت انواع رزوه مانند رزوه مثلثی، مربعی، ذوزنقهای، ارهای و گرد و آشنایی با استانداردهای بینالمللی مثل ISO، DIN، ANSI و JIS، به مهندسان و تکنسینها کمک میکند تا بهترین گزینه را برای هر کاربرد انتخاب کنند. انتخاب صحیح رزوه بر اساس معیارهایی نظیر اندازه، گام، جنس مواد و شرایط کاری، نقش مهمی در دوام و عملکرد سیستمها دارد.
از صنعت خودروسازی و نفت و گاز گرفته تا صنایع پزشکی و هوافضا، رزوهها در هر حوزهای جایگاه ویژهای دارند. رعایت استانداردها و نگهداری مناسب، از خرابی و هزینههای اضافی جلوگیری میکند. در نهایت، درک کامل از مزایا، معایب و کاربردهای رزوه باعث میشود تا اتصالات صنعتی با کیفیت بالا و طول عمر بیشتر ساخته شوند. اگر قصد دارید در پروژههای صنعتی خود به اتصالاتی با بالاترین سطح ایمنی و دوام برسید، آشنایی عمیق با ساختار، انواع و استانداردهای رزوه یک ضرورت محسوب میشود.
همچنین بخوانید:
سوالات متداول در خصوص انواع رزوه
1- تفاوت رزوه متریک و اینچی چیست؟
- رزوه متریک بر اساس میلیمتر و رزوه اینچی بر اساس واحد اینچ طراحی میشود.
2- چه رزوهای برای بارهای سنگین مناسبتر است؟
- رزوه مربعی و ذوزنقهای بهترین گزینه برای بارهای سنگین هستند.
3- چرا استاندارد انواع رزوه مهم است؟
- رعایت استاندارد از ناسازگاری قطعات و خرابی زودرس جلوگیری میکند.
4- آیا رزوهها در برابر ارتعاش مقاوم هستند؟
- بسته به نوع رزوه و جنس آن، مقاومت متفاوت است؛ رزوه گرد بهترین مقاومت را دارد.
5- چه عواملی باعث خرابی رزوه میشود؟
- انتخاب نامناسب نوع رزوه، سایش، خوردگی و نصب نادرست از عوامل اصلی خرابی هستند.
