در هر سیستم لوله‌کشی، چه در تأسیسات مکانیکی ساختمان و چه در شبکه‌های صنعتی، بست‌های آویز نقش مهمی در تحمل وزن و حفظ تعادل لوله‌ها دارند. این نگهدارنده‌های فلزی یا پلیمری، با مهار لوله‌ها از سقف یا دیوار، مانع از افتادگی، لرزش و تغییر مکان ناخواسته می‌شوند. نصب دقیق و اصولی این بست‌ها، ایمنی را افزایش می‌دهد و از ایجاد تنش‌های ناخواسته بر اتصالات و نشت احتمالی در طول زمان جلوگیری می‌کند. بی‌توجهی به نحوه قرارگیری و انتخاب نوع مناسب بست آویز، می‌تواند باعث بروز آسیب در عایق‌کاری، شکستگی رزوه‌ها یا حتی خمش غیرمجاز در لوله‌های حساس شود. بنابراین شناخت استانداردهای نصب، انتخاب فاصله مناسب بین بست‌ها، و استفاده از متریال سازگار با محیط، از عوامل تعیین‌کننده در افزایش دوام شبکه لوله‌کشی محسوب می‌شود. در این مقاله به بررسی پنج نکته فنی و کاربردی برای نصب درست بست های آویز لوله می‌پردازیم.

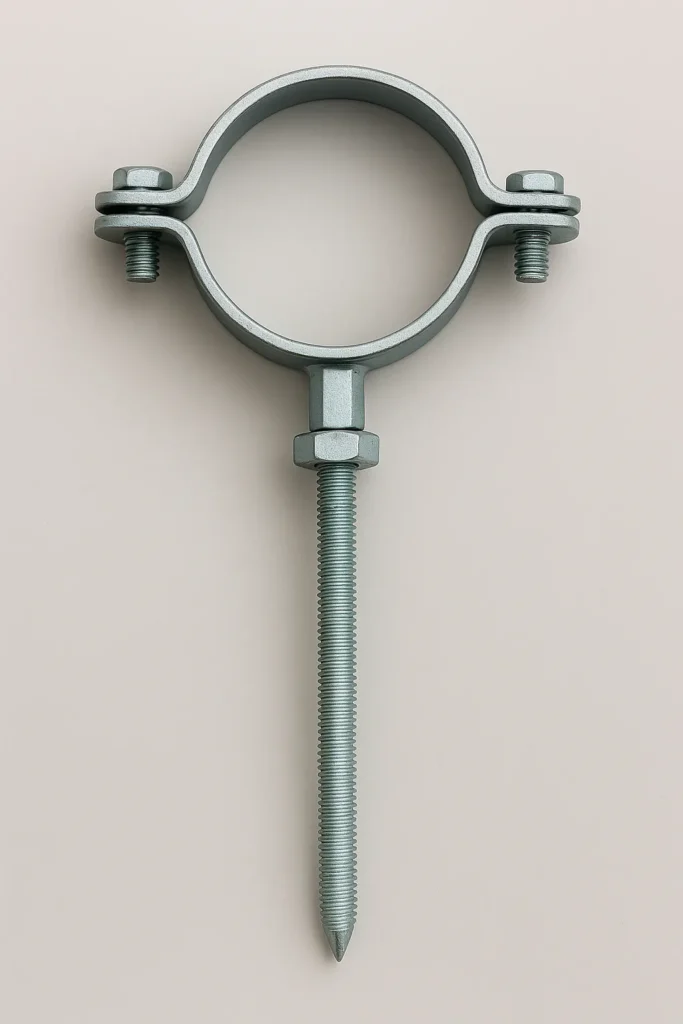

نکته اول: انتخاب نوع مناسب بست آویز لوله
اولین مرحله برای نصب اصولی بست و اتصالات لوله، انتخاب نوع صحیح آن بر اساس شرایط محیطی و ویژگی‌های فنی سیستم است. تنوع در طراحی و عملکرد بست‌های آویز باعث شده تا هرکدام از آن‌ها کاربرد خاصی در پروژه‌های تأسیساتی داشته باشند. پرکاربردترین مدل‌ها شامل بست‌های U شکل برای مهار لوله‌های سنگین، بست‌های فنری برای جذب لرزش و تغییرات دینامیکی، بست‌های ثابت جهت نگه‌داری محکم در نقاط بدون انبساط، و بست‌های لغزنده برای مسیرهایی با انبساط و انقباض حرارتی مداوم هستند.
برای انتخاب درست نوع بست، باید چند عامل اصلی را در نظر گرفت:
1. جنس و نوع لوله: لوله‌های فولادی، مسی یا پلی‌پروپیلن نیاز به بست‌هایی با مقاومت و طراحی متفاوت دارند. مثلاً لوله‌های فولادی سنگین با قطر بالا به بست فلزی تقویت‌شده با پوشش ضدزنگ نیاز دارند، در حالی که لوله‌های پلیمری با حرکات ارتعاشی بیشتر، نیازمند بست‌هایی با بالشتک یا لایه نرم محافظ هستند.
2. محل نصب: شرایط محیطی مانند رطوبت، گرد و غبار، یا قرارگیری در فضای باز تأثیر مستقیمی بر انتخاب نوع متریال بست دارد. برای محیط‌های مرطوب یا در معرض خوردگی، استفاده از بست استیل ضدزنگ یا دارای پوشش اپوکسی پیشنهاد می‌شود.
3. وزن لوله و بارگذاری: بست آویز باید توان تحمل وزن لوله در حالت پر (با سیال) را داشته باشد. در سیستم‌های عمودی یا لوله‌کشی سقفی، حتماً باید از بست‌هایی با مقاومت مکانیکی بالا و پیچ‌های تقویت‌شده استفاده شود.
4. محدوده دمایی عملکرد: در سیستم‌هایی مانند لوله‌کشی موتورخانه یا انتقال سیالات داغ، استفاده از بست‌های مقاوم در برابر تغییرات حرارتی ضروری است. بست‌های لغزنده یا دارای پایه کشویی در این شرایط از بروز تنش‌های حرارتی در مسیر لوله جلوگیری می‌کنند.
نکته دوم: رعایت فواصل استاندارد میان بست‌ها
در نصب بست‌های نگهدارنده لوله، توجه به فاصله مجاز میان بست‌ها از مهم‌ترین نکاتی است که به‌طور مستقیم بر عملکرد و ایمنی سیستم لوله‌کشی تأثیر می‌گذارد. هرچه فاصله بین بست‌ها به‌درستی محاسبه شود، احتمال خمیدگی، لرزش، یا وارد آمدن فشار غیرمتقارن به اتصالات و بدنه لوله به‌مراتب کاهش می‌یابد. فاصله بیش از حد میان دو بست باعث افتادگی تدریجی لوله و فشار نقطه‌ای بر رزوه‌ها یا زانویی‌ها می‌شود؛ در مقابل، نصب بیش از حد متراکم بست‌ها نیز می‌تواند امکان جبران انبساط حرارتی را محدود کرده و به لوله آسیب وارد کند. رعایت اصول مهندسی در انتخاب محل قرارگیری بست‌ها، از تغییر شکل تدریجی لوله جلوگیری می‌کند و عملکرد هیدرولیکی شبکه لوله‌کشی را در درازمدت پایدار نگه می‌دارد.
نکته سوم: نصب صحیح بست‌ها با تراز مناسب
رعایت تراز دقیق در نصب بست‌های نگهدارنده لوله، نقش حیاتی در عملکرد پایدار سیستم لوله‌کشی دارد. هرگونه انحراف در امتداد افقی یا عمودی مسیر لوله، فشارهای ناخواسته‌ای را در طول مسیر ایجاد می‌کند که می‌تواند باعث نشست تدریجی، ترک در اتصالات، نشت سیال یا خمش غیراستاندارد شود. به‌ویژه در سیستم‌هایی که با تغییر دما مواجه هستند، هر میلی‌متر ناترازی، در طول زمان به افزایش تنش و کاهش عمر مفید لوله منجر خواهد شد.
هم‌راستایی دقیق میان لوله و بست‌ها تنها با استفاده از ابزارهای مناسب ممکن است. برای نصب اصولی، توصیه می‌شود از ابزارهایی مانند تراز لیزری خطی، شاقول دیجیتال و نخ تراز صنعتی بهره گرفته شود. این ابزارها به مجریان اجازه می‌دهند تا هر بست، دقیقاً در امتداد محور مرکزی لوله نصب شود. در صورت استفاده از بست‌هایی با قابلیت تنظیم ارتفاع، این کار با دقت بالاتری امکان‌پذیر خواهد بود. حتی انحراف کمتر از یک درجه در زاویه بست نیز می‌تواند منجر به توزیع نامتوازن بار شود. این مسئله در لوله‌کشی‌های طولانی یا سیستم‌های سقفی بیشتر خود را نشان می‌دهد و ممکن است موجب ایجاد گپ بین لوله و بست یا کشش اضافی روی رزوه‌ها و پایه‌ها شود.
برای اطمینان از تراز کامل:
1. پیش از نصب، یک خط مبنا بر روی سطح کار رسم شود.
2. فاصله‌ها و موقعیت بست‌ها با متر لیزری یا نقشه‌های از‌پیش‌طراحی‌شده کنترل شود.
3. در پایان کار، مسیر لوله با تراز بنایی یا لیزری مجدد بررسی گردد تا از نبود هرگونه انحراف اطمینان حاصل شود.
نکته چهارم: توجه به انبساط و انقباض حرارتی لوله‌ها
لوله‌هایی که در معرض نوسانات دمایی قرار می‌گیرند، به‌ویژه در سامانه‌های آب داغ مصرفی، گرمایش از کف یا تأسیسات گرمایشی مرکزی، با پدیده‌ی فیزیکی انبساط و انقباض حرارتی مواجه‌اند. این تغییرات گرمایی باعث طولانی یا کوتاه شدن نسبی لوله‌ها می‌شود. پدیده‌ای که اگر نادیده گرفته شود، به ایجاد تنش، شکست در اتصالات، جدا شدن بست‌ها یا خمیدگی غیرقابل پیش‌بینی در مسیر لوله‌کشی منجر خواهد شد.
شدت این تغییر طول به عوامل متعددی بستگی دارد: جنس لوله، طول مسیر، دامنه دمایی و دفعات تغییر دما. به عنوان نمونه، لوله‌های پلیمری مانند PPR یا PE-RT ضریب انبساط بالاتری نسبت به لوله‌های فلزی دارند. برای جبران این تغییرات، باید از بست‌های لغزنده یا بست‌هایی با بوش انعطاف‌پذیر استفاده شود. این نوع بست‌ها امکان حرکت محوری لوله را فراهم کرده و مانع از ایجاد فشار ناهمگون در نقاط ثابت می‌شوند. در مسیرهایی با طول زیاد، استفاده از مفصل انبساطی یا طراحی حلقه‌های انبساطی U شکل نیز توصیه می‌شود.
اصولی که باید در نصب این بست‌ها رعایت شود:
1. بست لغزنده نباید بیش از حد محکم بسته شود تا اجازه لغزش به لوله داده شود.
2. ترکیب صحیح بست ثابت و بست متحرک باید متناسب با طراحی حرارتی انتخاب شود.
3. فاصله بین بست‌های لغزنده باید متناسب با طول انبساط محاسبه شود تا حرکت یکنواخت لوله تضمین گردد.
نکته پنجم: انتخاب پیچ و رول پلاک مناسب برای نصب بست
انتخاب اتصال‌دهنده‌ی مناسب برای نصب بست‌های نگهدارنده لوله، به‌اندازه انتخاب خود بست اهمیت دارد. در واقع، عملکرد بست زمانی قابل‌اعتماد خواهد بود که اتصال آن به سطح زیرکار، مقاوم و پایدار باشد. استفاده نادرست از پیچ و رول‌پلاک نه‌تنها پایداری مسیر لوله‌کشی را مختل می‌کند، بلکه در شرایط دینامیکی (مانند تغییر دما، ارتعاش یا فشار سیال) ممکن است منجر به شکست موضعی یا جدا شدن بست از سازه شود.
در گام اول، باید جنس و ساختار سطح زیرکار به‌درستی شناسایی شود. اتصال روی دیوار بتنی یا سقف تیرچه‌بلوک، نیازمند استفاده از رول‌پلاک انبساطی فلزی یا انکر بولت مکانیکی با مقاومت کششی مشخص است. در مقابل، برای دیوارهای گچی یا سطوح با پوسته نازک، باید از رول‌پلاک پروانه‌ای یا رول‌پلاک مخصوص کناف بهره گرفت. اتصال روی سقف فلزی یا تیرآهن معمولاً با پیچ‌های سرمته خودکار با واشر نئوپرن یا انکر جوشی انجام می‌گیرد.
انتخاب قطر و طول پیچ نیز باید بر اساس موارد زیر تعیین شود:
1. وزن لوله و سیال درون آن (بار مرده)
2. فاصله بین بست‌ها و میزان بار متمرکز بر هر نقطه
3. نیروهای جانبی یا ارتعاشی در سیستم (فشار دینامیکی)
4. جهت بارگذاری (افقی یا عمودی)
سخن پایانی:
طراحی و اجرای صحیح بست‌های آویز لوله، به حفظ شکل و مسیر لوله‌کشی کمک می‌کند و در بلندمدت از بروز نشتی، ترک، افتادگی و صداهای ساختاری جلوگیری می‌نماید. رعایت فواصل استاندارد، انتخاب نوع مناسب بست و اتصالات، هم‌راستاسازی دقیق با تراز، و درک صحیح از اثرات دمایی، همگی از عواملی هستند که مستقیماً در افزایش عمر مفید سیستم لوله‌کشی و پایداری مکانیکی تأسیسات نقش دارند. بسیاری از خطاهای اجرایی در پروژه‌های تاسیساتی، ناشی از بی‌توجهی به همین جزئیات به‌ظاهر ساده است. در حالی که هر بست، پیچ و انکر بخشی از یک سیستم پیوسته است که باید در برابر وزن، فشار، ارتعاش و تغییرات دمایی، واکنش مهندسی‌شده و قابل پیش‌بینی داشته باشد.
در پروژه‌های حرفه‌ای، مشاوره با افراد متخصص در زمینه مکانیک سیالات یا اجرای تأسیسات مکانیکی و همچنین مطالعه دقیق کاتالوگ‌ها و دستورالعمل‌های فنی تولیدکنندگان بست و اتصالات، بخشی جدانشدنی از فرآیند نصب محسوب می‌شود. این منابع اغلب اطلاعاتی جزئی و تخصصی درباره نحوه انتخاب نوع بست، محدودیت‌های بارگذاری، الزامات نصب و مقاومت‌های مجاز ارائه می‌دهند که درک آن‌ها برای اجرای ایمن و پایدار سیستم لوله‌کشی ضروری است.
