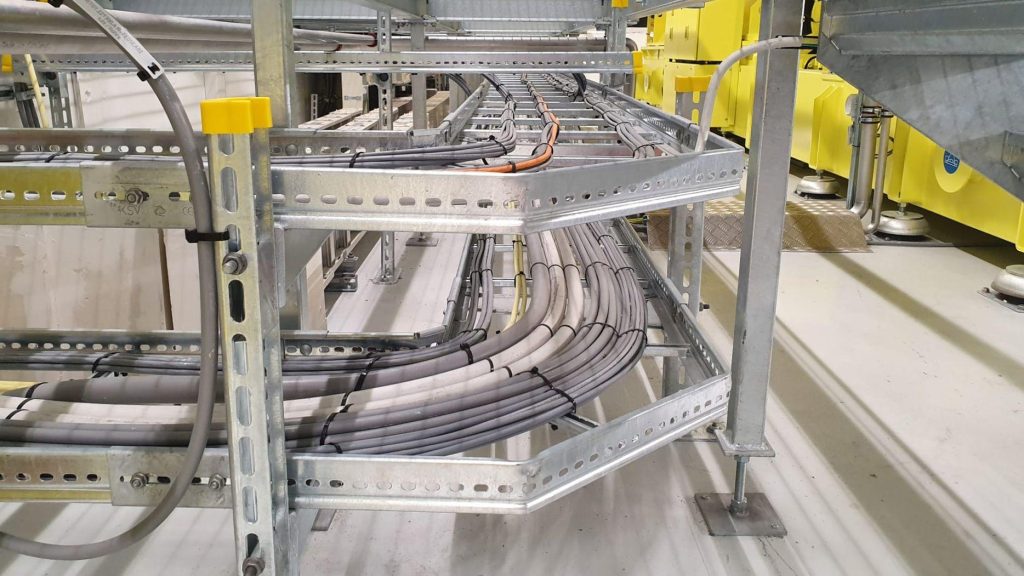

سینی کابل و نردبان کابل هر دو برای مسیردهی، نگهداری و حفاظت مکانیکی نسبی از کابلها استفاده میشوند، اما ساختار و شرایط کاربرد آنها یکسان نیست. این تجهیزات بخشی از سیستم مدیریت و نگهداری کابل هستند و به ایجاد مسیر منظم، قابل دسترسی و قابل توسعه برای عبور کابلهای برق، کنترل و ارتباطات کمک میکنند.
سینی کابل معمولاً دارای یک کف و دیوارههای جانبی است و کابلها روی سطح آن قرار میگیرند؛ در مقابل، نردبان کابل از ریلهای جانبی و اعضای عرضی یا پلهها تشکیل میشود و کابلها در فضای باز میان این اجزا قرار میگیرند.
تفاوت در ساختار باعث میشود هرکدام ویژگیهای متفاوتی از نظر تهویه، دسترسی به کابل، نحوه نصب و شرایط استفاده داشته باشند. بنابراین انتخاب میان این دو صرفاً به ظاهر آنها محدود نمیشود و باید شرایط مسیر و نوع پروژه نیز در نظر گرفته شود.
در ادامه، ابتدا سینی کابل و نردبان کابل را بهصورت جداگانه معرفی میکنیم، سپس انواع، کاربردها و تفاوتهای اصلی آنها را بررسی خواهیم کرد.
سینی کابل چیست؟
سینی کابل (Cable Tray) یکی از تجهیزات مورد استفاده برای مسیردهی، نگهداری و نظمدهی کابلها در تأسیسات الکتریکی و سیستمهای مختلف ساختمانی و صنعتی است. این تجهیز معمولاً به شکل یک مسیر دارای کف و دیوارههای جانبی ساخته میشود و کابلها درون آن قرار میگیرند.

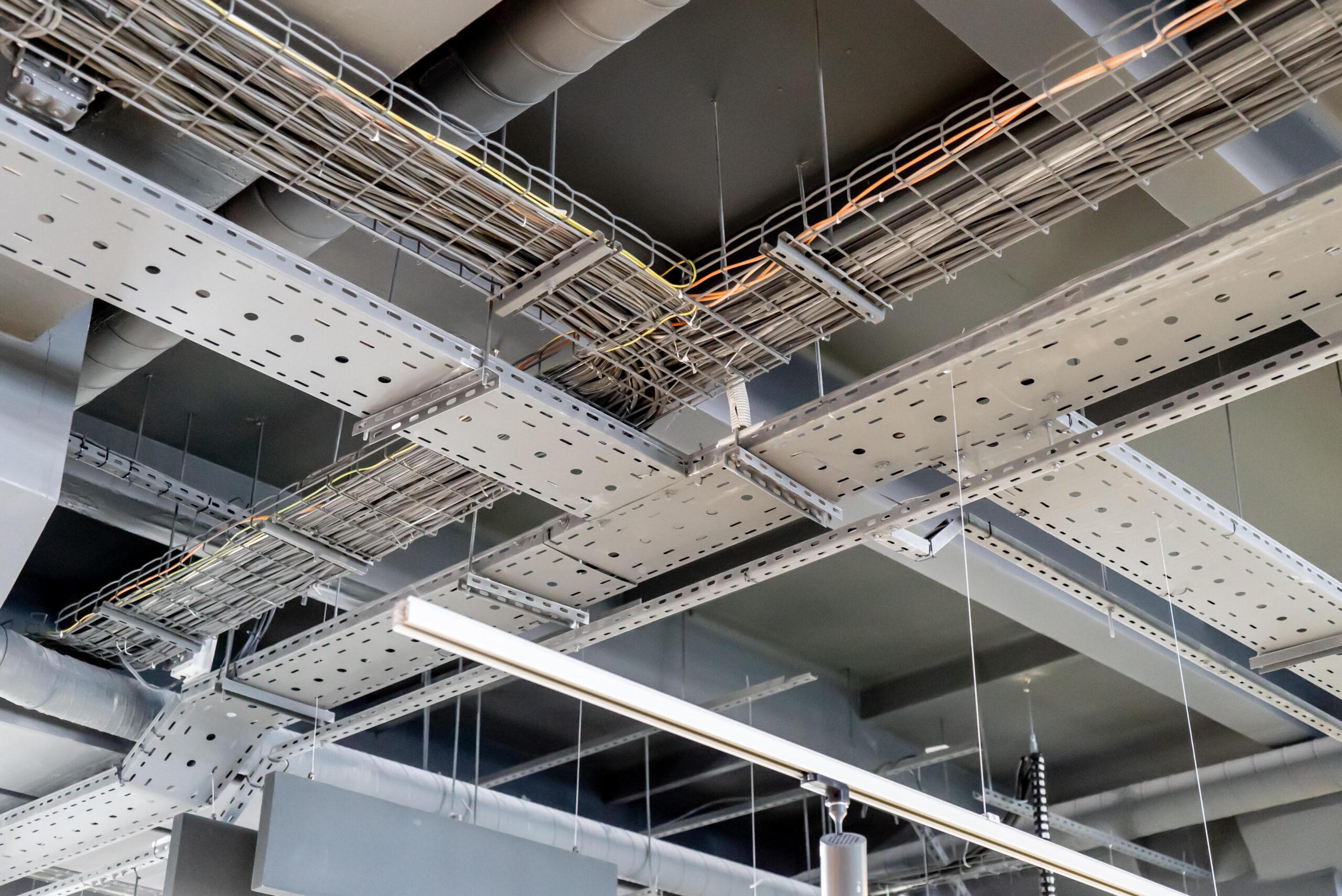

ساختار سینی کابل به گونهای است که کابلها بهصورت منظم در یک مسیر مشخص قرار گرفته و در صورت نیاز، امکان دسترسی، بازرسی و توسعه مسیر نیز فراهم باشد. بسته به نوع سینی، کف آن میتواند پیوسته، سوراخدار یا دارای ساختار مشبک باشد.
نحوه قرارگیری کابل در سینی کابل
کابلها معمولاً روی کف سینی قرار میگیرند و دیوارههای جانبی از خروج آنها از مسیر جلوگیری میکنند. نحوه چیدمان کابلها باید متناسب با نوع کابل، شرایط نصب و الزامات فنی پروژه باشد.
برای نصب سینی کابل در مسیرهای طولانی، از سیستمهای ساپورت استفاده میشود تا سینی به سازه متصل شده و وزن آن به زیرساخت منتقل شود. در این مرحله، بسته به نوع سازه، میتوان از رول بولت برای ایجاد اتصال مناسب به سطح زیرکار استفاده کرد.
کاربردهای معمول سینی کابل
سینی کابل در پروژههای مختلفی استفاده میشود؛ از جمله:
- ساختمانهای اداری و تجاری
- تأسیسات برق ساختمان
- پروژههای صنعتی
- مراکز داده و زیرساختهای ارتباطی
- مسیرهای کابلکشی کنترل و برق
در مجموع، سینی کابل را میتوان یک مسیر نگهدارنده و سازماندهنده کابلها دانست که علاوه بر ایجاد نظم در کابلکشی، دسترسی مناسبتری برای بررسی و نگهداری مسیر فراهم میکند. ویژگیهای دقیق سینی، از جمله نوع ساختار و جنس آن، باید بر اساس مشخصات محصول و شرایط پروژه انتخاب شود.
نردبان کابل چیست؟
نردبان کابل (Cable Ladder) یکی از تجهیزات مورد استفاده برای مسیردهی و نگهداری کابلها در سیستمهای برق و تأسیسات است. ساختار آن برخلاف سینی کابل، یک سطح کف پیوسته ندارد و بیشتر شبیه یک نردبان افقی است؛ به همین دلیل کابلها روی اعضای عرضی آن قرار میگیرند.
ساختار اصلی نردبان کابل از دو بخش مهم تشکیل میشود:
ریلهای جانبی
دو ریل طولی در طرفین نردبان قرار دارند و نقش اصلی را در شکلدهی و نگهداری ساختار آن ایفا میکنند. این ریلها محل اتصال اعضای عرضی هستند و در زمان نصب، مجموعه نردبان توسط سیستم ساپورت به سازه متصل میشود.
پلهها
اعضای عرضی که بین ریلهای جانبی قرار میگیرند، ظاهر پلهمانند نردبان کابل را ایجاد میکنند. این اعضا علاوه بر ایجاد استحکام برای ساختار، سطحی برای قرارگیری و مهار کابلها فراهم میکنند.

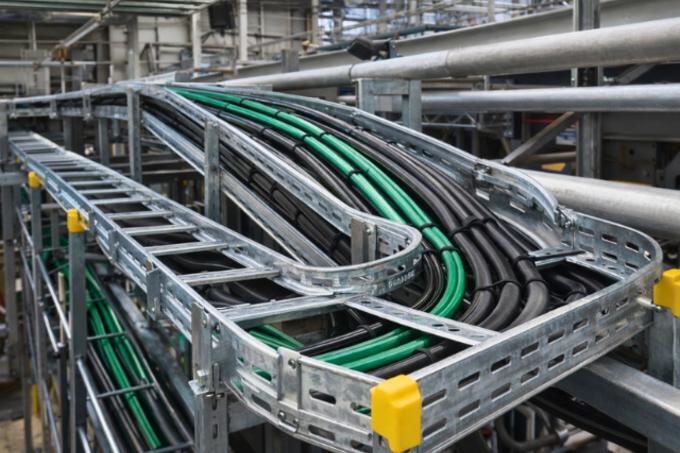

نحوه قرارگیری کابل
کابلها معمولاً روی پلههای نردبان قرار میگیرند و فضای باز میان اعضای ساختار باعث میشود اطراف کابلها نسبت به یک سینی با کف بسته، بازتر باشد. این ویژگی میتواند دسترسی به کابل و گردش هوا در اطراف آن را تسهیل کند.
نردبان کابل بهویژه در مسیرهایی کاربرد دارد که دسترسی مناسب به کابل، ساختار باز و امکان مدیریت کابلها اهمیت دارد. البته انتخاب نوع نردبان، ابعاد و نحوه ساپورت آن باید بر اساس نوع کابل، بارگذاری و شرایط واقعی پروژه انجام شود.
انواع سینی کابل
سینی کابلها در انواع مختلفی از نظر جنس، شکل و نحوه ساخت تولید میشوند و انتخاب نوع مناسب آنها به شرایط محیط نصب، وزن کابلها و الزامات پروژه بستگی دارد. در اجرای مسیر سینی کابل، علاوه بر خود سینی، استفاده از تجهیزات مناسب برای ایجاد و نگهداری مسیر نیز اهمیت دارد. پروفیل تأسیساتی یکی از اجزایی است که میتواند در ساختار سیستمهای نگهدارنده و ایجاد نقاط اتصال مورد استفاده قرار گیرد.
سینی کابل ساده یا پانچدار

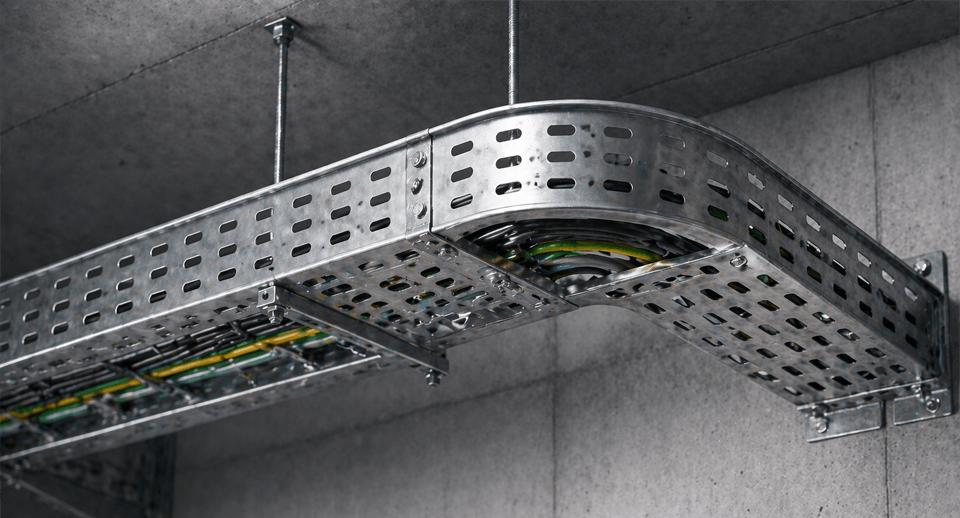

سینی کابل ساده یا بدون پانچ دارای کف نسبتاً پیوسته است و سوراخهای تهویه روی کف آن وجود ندارد. در مقابل، در مدل پانچدار سوراخهایی روی کف یا بخشهایی از بدنه ایجاد میشود.
پانچها میتوانند به تهویه بهتر اطراف کابلها و کاهش وزن سازه کمک کنند و همچنین امکان استفاده از برخی روشهای مهار کابل را فراهم کنند. انتخاب بین مدل ساده و پانچدار باید بر اساس شرایط محیطی، نوع کابل و الزامات پروژه انجام شود.
سینی کابل مشبک
سینی کابل مشبک دارای تعداد بیشتری سوراخ یا الگوی باز در کف و بدنه است و از این طریق ساختار بازتری نسبت به مدلهای کفبسته ایجاد میکند.
این ساختار میتواند دسترسی و گردش هوا در اطراف کابلها را تسهیل کند. با این حال، میزان باز بودن سینی به تنهایی معیار انتخاب نیست و باید مشخصات واقعی محصول و شرایط نصب نیز بررسی شود. در بازار، سینیهای مشبک و سوراخدار با جنس، ضخامت و پوششهای مختلف عرضه میشوند.
سینی کابل با پوششهای مختلف
سینی کابل فلزی میتواند با پوششهای مختلفی عرضه شود. گالوانیزه سرد، گالوانیزه گرم و برخی پوششهای رنگی یا محافظتی از گزینههای رایج هستند.
انتخاب پوشش باید با شرایط محیط نصب، میزان رطوبت و احتمال خوردگی سازگار باشد. برای مثال، محصولات گالوانیزه گرم برای محیطهایی که مقاومت در برابر خوردگی اهمیت بیشتری دارد، مورد استفاده قرار میگیرند؛ اما انتخاب نهایی باید بر اساس مشخصات فنی محصول و شرایط واقعی پروژه انجام شود.
نکته: «پانچدار»، «مشبک» و «نوع پوشش» الزاماً سه دسته کاملاً مستقل نیستند؛ یک سینی کابل میتواند همزمان مشبک و گالوانیزه باشد. بنابراین هنگام بررسی محصول، ساختار سینی و نوع پوشش را باید جداگانه در نظر گرفت.
انواع نردبان کابل
نردبان کابل را میتوان بر اساس ساختار، مشخصات فنی، شکل ریلهای جانبی، نوع پله و الزامات بارگذاری در مدلهای مختلف تولید کرد. بنابراین اصطلاحاتی مانند «سبک»، «سنگین» یا «صنعتی» را نباید صرفاً بهعنوان یک استاندارد ثابت در نظر گرفت؛ مشخصات واقعی هر محصول باید از کاتالوگ و دیتاشیت سازنده بررسی شود. برای نمونه، تولیدکنندگان مختلف نردبان کابل را با ریلها، پلهها، ضخامتها و مشخصات متفاوت عرضه میکنند.
نردبان کابل با پلههای متداول
در این مدل، دو ریل جانبی توسط پلههای عرضی به یکدیگر متصل میشوند و کابلها روی همین اعضای عرضی قرار میگیرند. شکل و فاصله پلهها میتواند بسته به طراحی محصول متفاوت باشد و بعضی مدلها امکان اتصال تجهیزات جانبی یا مهار کابل را نیز فراهم میکنند.
این نوع نردبان برای ایجاد یک مسیر باز و منظم برای کابلها استفاده میشود و به دلیل ساختار باز، دسترسی به کابل و گردش هوا در اطراف آن نسبتاً مناسب است.
نردبان کابل در مسیرهای سنگین
برخی نردبانهای کابل با ساختار و مشخصات فنی مناسب برای بارهای بالاتر یا دهانههای طولانیتر طراحی میشوند. در این محصولات ممکن است شکل و عمق ریلهای جانبی، ضخامت اجزا و نوع اتصال پلهها برای شرایط بارگذاری موردنظر متفاوت باشد.
برای مثال، برخی تولیدکنندگان محصولات خود را در ردههای سبک، متوسط و سنگین دستهبندی میکنند و برای هرکدام مشخصات فنی متفاوتی ارائه میدهند. بنابراین عبارت «سنگین» باید بر اساس ظرفیت باربری اعلامشده برای همان محصول تفسیر شود و نمیتوان یک ظرفیت عمومی برای تمام نردبانهای کابل تعیین کرد.
نردبان کابل برای مسیرهای صنعتی
در پروژههای صنعتی، نردبان کابل ممکن است برای مسیرهایی با تعداد زیاد کابل، کابلهای قدرت، شرایط محیطی سختتر یا نیاز به دسترسی و تهویه مناسب مورد استفاده قرار گیرد. در چنین کاربردهایی، علاوه بر ساختار خود نردبان، عواملی مانند بار کابلها، شرایط محیطی، طول مسیر، نقاط اتصال و نحوه ساپورت اهمیت پیدا میکنند.
با این حال، صرف قرار گرفتن یک پروژه در دسته «صنعتی» به معنی مناسب بودن هر نوع نردبان کابل برای آن نیست. نوع، ابعاد، جنس، پوشش و ظرفیت باربری باید بر اساس مشخصات فنی محصول و الزامات واقعی پروژه انتخاب شود.
سینی کابل و نردبان کابل چه کاربردهایی دارند؟
سینی کابل و نردبان کابل در پروژههایی استفاده میشوند که لازم است کابلهای برق، کنترل، داده و ارتباطات در یک مسیر مشخص، منظم و قابل دسترسی هدایت و نگهداری شوند. کاربرد این سیستمها از ساختمانهای تجاری تا پروژههای صنعتی، نیروگاهها و مراکز داده گسترده است.
ساختمانهای اداری و تجاری
در ساختمانهای اداری، تجاری و مجموعههای بزرگ، سینی و نردبان کابل برای ایجاد مسیر منظم کابلهای برق، شبکه، ارتباطات و سیستمهای کنترلی استفاده میشوند.
استفاده از مسیرهای نگهدارنده کابل باعث میشود کابلها بهصورت منظم در مسیر مشخص قرار بگیرند و دسترسی برای بازرسی، تعمیر یا توسعه آینده سادهتر باشد. در چنین پروژههایی نوع سیستم مورد استفاده به معماری ساختمان، نوع کابلها و شرایط نصب بستگی دارد.
پروژههای صنعتی
در کارخانهها و تأسیسات صنعتی، سیستمهای سینی و نردبان کابل میتوانند برای مسیردهی کابلهای قدرت، کنترل، ابزار دقیق و ارتباطات استفاده شوند.
در این پروژهها معمولاً شرایط محیطی، وزن کابلها، طول مسیر، ارتعاش تجهیزات و نحوه اتصال سیستم به سازه اهمیت بیشتری پیدا میکند. به همین دلیل انتخاب نوع سینی یا نردبان باید بر اساس مشخصات واقعی پروژه و الزامات طراحی انجام شود.
نیروگاهها و زیرساختهای انرژی
در نیروگاهها، پستهای برق و سایر زیرساختهای انرژی، مسیرهای کابلکشی ممکن است حجم قابلتوجهی از کابلهای قدرت و کنترلی را دربر بگیرند. سینی کابل و نردبان کابل در این محیطها برای ایجاد مسیرهای سازمانیافته و قابل دسترسی برای کابلها به کار میروند.
در چنین پروژههایی، عواملی مانند بار کابل، شرایط محیطی، مقاومت در برابر خوردگی، نحوه ساپورت و الزامات فنی پروژه اهمیت ویژهای دارند. بنابراین نمیتوان یک نوع سینی یا نردبان را بدون بررسی مشخصات پروژه برای همه نیروگاهها مناسب دانست.
مراکز داده و تأسیسات حساس
در مراکز داده، مدیریت کابل اهمیت زیادی دارد؛ زیرا تعداد کابلها زیاد است و مسیرها باید امکان دسترسی، توسعه، نظمدهی و مدیریت مناسب داشته باشند.
در این محیطها ممکن است از ترکیبی از سیستمهای نگهداری کابل برای مسیرهای مختلف استفاده شود؛ برای مثال، مسیرهای قدرت و مسیرهای ارتباطی میتوانند بر اساس طراحی مرکز داده به شکل جداگانه سازماندهی شوند. ساختار باز نردبان کابل نیز در برخی مسیرها امکان دسترسی و گردش هوا در اطراف کابلها را فراهم میکند.
در مجموع، کاربرد سینی کابل و نردبان کابل به یک نوع پروژه محدود نیست. تفاوت اصلی در نحوه استفاده از آنها به نوع کابل، مقدار بار، شرایط محیطی، مسیر کابلکشی و الزامات طراحی پروژه مربوط میشود.
برای انتخاب بین سینی و نردبان کابل چه عواملی اهمیت دارند؟
انتخاب بین سینی کابل و نردبان کابل باید بر اساس شرایط واقعی مسیر کابلکشی انجام شود، نه صرفاً شکل ظاهری یا قیمت محصول. چند عامل اصلی میتوانند مشخص کنند که کدام سیستم برای یک پروژه مناسبتر است.
تعداد کابل
تعداد و حجم کابلهایی که قرار است در مسیر قرار بگیرند، یکی از عوامل اولیه در انتخاب سیستم نگهداری کابل است. افزایش تعداد کابلها میتواند بر ابعاد موردنیاز مسیر، نحوه چیدمان و فضای لازم برای نگهداری آنها تأثیر بگذارد.
وزن کابل
علاوه بر تعداد کابلها، وزن مجموع کابلهای قرارگرفته در مسیر نیز باید در نظر گرفته شود. این موضوع مستقیماً با انتخاب ابعاد سیستم نگهدارنده، نحوه ساپورت و ظرفیت اجزای مورد استفاده ارتباط دارد.
تهویه
میزان گردش هوا در اطراف کابلها نیز میتواند در انتخاب بین سینی و نردبان اهمیت داشته باشد. ساختار باز نردبان کابل امکان گردش هوای بیشتری در اطراف کابلها ایجاد میکند، در حالی که میزان باز بودن سینی به نوع و ساختار آن بستگی دارد.
طول مسیر
در مسیرهای طولانی، علاوه بر محل اتصالات سینی یا نردبان، تعداد و فاصله نقاط نگهداری نیز اهمیت بیشتری پیدا میکند. استفاده از اتصالات ساپورت مناسب باعث میشود مسیر کابل به شکل پایدار به سازه متصل شده و وزن سینی یا نردبان بهدرستی تحمل شود.
محیط نصب
محل نصب باید از نظر عواملی مانند رطوبت، خوردگی، فضای باز یا بسته و شرایط صنعتی بررسی شود. جنس و پوشش سینی یا نردبان باید با شرایط محیطی و الزامات پروژه سازگار باشد.
نوع پروژه
در نهایت، نوع پروژه نیز اهمیت دارد. نیازهای یک ساختمان اداری، کارخانه، نیروگاه یا مرکز داده الزاماً یکسان نیست و نوع کابلها، شرایط محیطی، الزامات نگهداری و نحوه اجرای مسیر میتواند متفاوت باشد.
بنابراین برای مقایسه اولیه میتوان این عوامل را در نظر گرفت:
تعداد کابل → وزن کابل → تهویه → طول مسیر → محیط نصب → نوع پروژه
جزئیات نحوه ارزیابی این عوامل و اینکه در هر شرایط سینی کابل یا نردبان کابل انتخاب مناسبتری است، در مقاله تخصصی راهنمای انتخاب بررسی خواهد شد.
جمعبندی؛ سینی کابل یا نردبان کابل؟
سینی کابل و نردبان کابل هر دو برای مسیردهی، نگهداری و سازماندهی کابلها در پروژههای مختلف استفاده میشوند، اما ساختار و ویژگیهای آنها یکسان نیست. سینی کابل با داشتن کف و دیوارههای جانبی، سطحی مشخص برای قرارگیری کابلها ایجاد میکند؛ در مقابل، نردبان کابل از ریلهای جانبی و پلههای عرضی تشکیل شده و ساختاری بازتر دارد.
انتخاب بین این دو سیستم باید با توجه به شرایط واقعی پروژه انجام شود. تعداد و وزن کابلها، میزان تهویه موردنیاز، طول مسیر، شرایط محیط نصب و نوع پروژه از مهمترین عواملی هستند که باید پیش از انتخاب بررسی شوند.
در نتیجه، نمیتوان سینی یا نردبان کابل را بهصورت مطلق برای همه پروژهها گزینه بهتر دانست. انتخاب صحیح زمانی انجام میشود که ساختار محصول، مشخصات فنی، شرایط کابلکشی و الزامات پروژه در کنار یکدیگر بررسی شوند.
اگر هدف، اجرای یک سیستم کابلکشی منظم، قابل دسترسی و قابل توسعه است، شناخت تفاوت این دو تجهیز اولین گام برای انتخاب آگاهانه و طراحی مناسب مسیر کابلهاست.
