در بسیاری از پروژه‌های تأسیساتی، برای نگهداری لوله‌ها، کانال‌های تهویه، سینی‌های کابل و تجهیزات مختلف، به یک سازه مطمئن و قابل تنظیم نیاز است. پروفیل تأسیساتی یکی از مهم‌ترین اجزای این سازه‌هاست و می‌تواند نقش اسکلت یا شاسی سیستم ساپورت را بر عهده داشته باشد. این پروفیل‌ها با اتصال به قطعاتی مانند اتصالات، مهره، پیچ، براکت و بست، امکان ساخت انواع سازه‌های نگهدارنده را فراهم می‌کنند.
برخلاف روش‌هایی که برای هر تغییر به برشکاری و جوشکاری مجدد نیاز دارند، سیستم‌های پروفیلی مدولار امکان مونتاژ، تنظیم و در بسیاری از موارد باز و بسته کردن سازه را ساده‌تر می‌کنند. به همین دلیل، پروفیل ساپورت در پروژه‌های ساختمانی، صنعتی و تأسیساتی کاربرد گسترده‌ای دارد.
در این مقاله بررسی می‌کنیم پروفیل تأسیساتی چیست، چه انواعی دارد، در چه بخش‌هایی استفاده می‌شود و هنگام انتخاب آن چه عواملی اهمیت دارند. همچنین تفاوت کلی پروفیل تأسیساتی با پروفیل‌های ساختمانی معمولی را توضیح می‌دهیم و جایگاه آن را در ساخت سیستم‌های ساپورت لوله، کانال و سینی کابل بررسی خواهیم کرد.
پروفیل تأسیساتی چیست؟
پروفیل تأسیساتی یک مقطع فلزی مهندسی‌شده است که برای ساخت شاسی، فریم و سازه‌های نگهدارنده در سیستم‌های تأسیساتی به کار می‌رود. این پروفیل معمولاً به شکل چنلی ساخته می‌شود و در بسیاری از مدل‌ها دارای شیار یا سوراخ‌هایی است که امکان اتصال آسان‌تر اجزای مختلف را فراهم می‌کند.
نقش اصلی پروفیل، ایجاد یک پایه یا اسکلت مقاوم برای نصب و نگهداری تجهیزات است. برای مثال، می‌توان از آن سازه‌ای برای نگهداری لوله ساخت یا با استفاده از چند قطعه پروفیل، فریمی برای نصب سینی کابل یا کانال تهویه ایجاد کرد. به این ترتیب، پروفیل به‌تنهایی معمولاً تمام سیستم ساپورت را تشکیل نمی‌دهد، بلکه بخش سازه‌ای و اصلی سیستم نگهدارنده محسوب می‌شود.
یکی از ویژگی‌های مهم پروفیل‌های مورد استفاده در سیستم‌های مدولار، امکان اتصال آنها به سایر اجزا بدون نیاز به جوشکاری در محل است. قطعاتی مانند مهره فنری، پیچ، لقمه، براکت و اتصالات پروفیلی می‌توانند برای مونتاژ سازه روی پروفیل استفاده شوند. این ویژگی باعث می‌شود تغییر ابعاد، جابه‌جایی یا توسعه سازه در مراحل مختلف پروژه ساده‌تر باشد.
در واقع، می‌توان پروفیل تأسیساتی را مانند اسکلت قابل مونتاژ یک سیستم ساپورت در نظر گرفت؛ اسکلتی که بر اساس نوع پروژه و نحوه بارگذاری، با قطعات مختلف ترکیب می‌شود تا یک سازه نگهدارنده برای لوله، کانال، سینی کابل یا تجهیزات ایجاد کند.
پروفیل تأسیساتی چه کاربردی دارد؟
پروفیل تأسیساتی به دلیل استحکام، قابلیت مونتاژ و امکان ترکیب با انواع اتصالات و قطعات نگهدارنده، در بخش‌های مختلف پروژه‌های تأسیساتی استفاده می‌شود. کاربرد آن فقط به نگهداری لوله محدود نیست و می‌توان با ترکیب چند شاخه پروفیل، سازه‌هایی متناسب با ابعاد و شرایط پروژه ایجاد کرد.
ساخت ساپورت لوله
یکی از رایج‌ترین کاربردهای پروفیل تأسیساتی، ساخت ساپورت لوله است. پروفیل می‌تواند به‌عنوان پایه، بازوی افقی یا فریم نگهدارنده استفاده شود و با کمک بست و اتصالات مناسب، وزن لوله را به سازه اصلی منتقل کند.
در پروژه‌هایی که مسیر لوله‌کشی دارای چند خط موازی است، استفاده از پروفیل امکان ساخت یک فریم مشترک برای چند لوله را نیز فراهم می‌کند. به این ترتیب، می‌توان جایگاه لوله‌ها را منظم‌تر کرد و در صورت نیاز، ساختار ساپورت را توسعه یا اصلاح کرد.
نگهداری کانال‌های تهویه
کانال‌های هوا معمولاً در مسیرهای مشخصی زیر سقف یا در فضای تأسیسات نصب می‌شوند و برای جلوگیری از جابه‌جایی و حفظ تراز، به سازه نگهدارنده نیاز دارند.
پروفیل تأسیساتی می‌تواند برای ساخت فریم، بازوی نگهدارنده یا سازه زیر کانال مورد استفاده قرار گیرد. ترکیب پروفیل با براکت‌ها و اتصالات مناسب این امکان را ایجاد می‌کند که ابعاد سازه با اندازه کانال و شرایط محل نصب هماهنگ شود.
نصب و نگهداری سینی کابل
در سیستم‌های برق و تأسیسات الکتریکی، سینی کابل نیز به یک سازه مطمئن برای تحمل وزن کابل‌ها و حفظ مسیر نیاز دارد. پروفیل تأسیساتی می‌تواند به‌عنوان بخش اصلی این سازه مورد استفاده قرار گیرد.
برای مثال، می‌توان با استفاده از پروفیل و قطعات اتصال، ساپورت‌های دیواری، سقفی یا فریم‌های چندطبقه برای سینی‌های کابل ایجاد کرد. در پروژه‌هایی که چند سینی در ارتفاع‌های مختلف قرار می‌گیرند، ساختار مدولار پروفیل می‌تواند اجرای این فریم‌ها را ساده‌تر کند.
ساخت شاسی و فریم تجهیزات
پروفیل تأسیساتی برای ساخت شاسی و فریم تجهیزات نیز کاربرد دارد. زمانی که یک تجهیز نیاز به پایه، فریم یا سازه کمکی داشته باشد، می‌توان با ترکیب پروفیل‌ها سازه‌ای متناسب با ابعاد و وزن آن ایجاد کرد.
مزیت سیستم مدولار در این کاربرد، امکان تغییر یا توسعه فریم بدون وابستگی کامل به جوشکاری است. البته ظرفیت باربری و نحوه اتصال باید متناسب با وزن تجهیز و نیروهای واردشده بررسی شود و نمی‌توان هر پروفیل یا اتصال را برای هر تجهیزی مناسب دانست.
ایجاد سازه‌های نگهدارنده تأسیسات
یکی از کاربردهای مهم پروفیل، ایجاد سازه‌های نگهدارنده برای چند نوع تأسیسات به‌صورت هم‌زمان است. برای نمونه، در یک فضای تأسیساتی ممکن است لوله‌ها، کانال هوا و سینی کابل در کنار یکدیگر قرار داشته باشند. در چنین شرایطی، پروفیل می‌تواند به ساخت فریم‌ها و سازه‌های چندمنظوره کمک کند.
در واقع، ارزش اصلی پروفیل تأسیساتی در این است که می‌توان آن را بر اساس هندسه پروژه و نیاز باربری با اجزای مختلف ترکیب کرد. بنابراین، پروفیل را باید بخشی از یک سیستم ساپورت دانست، نه یک قطعه مستقل که بدون توجه به نوع اتصال، بار و شرایط نصب قابل استفاده باشد.

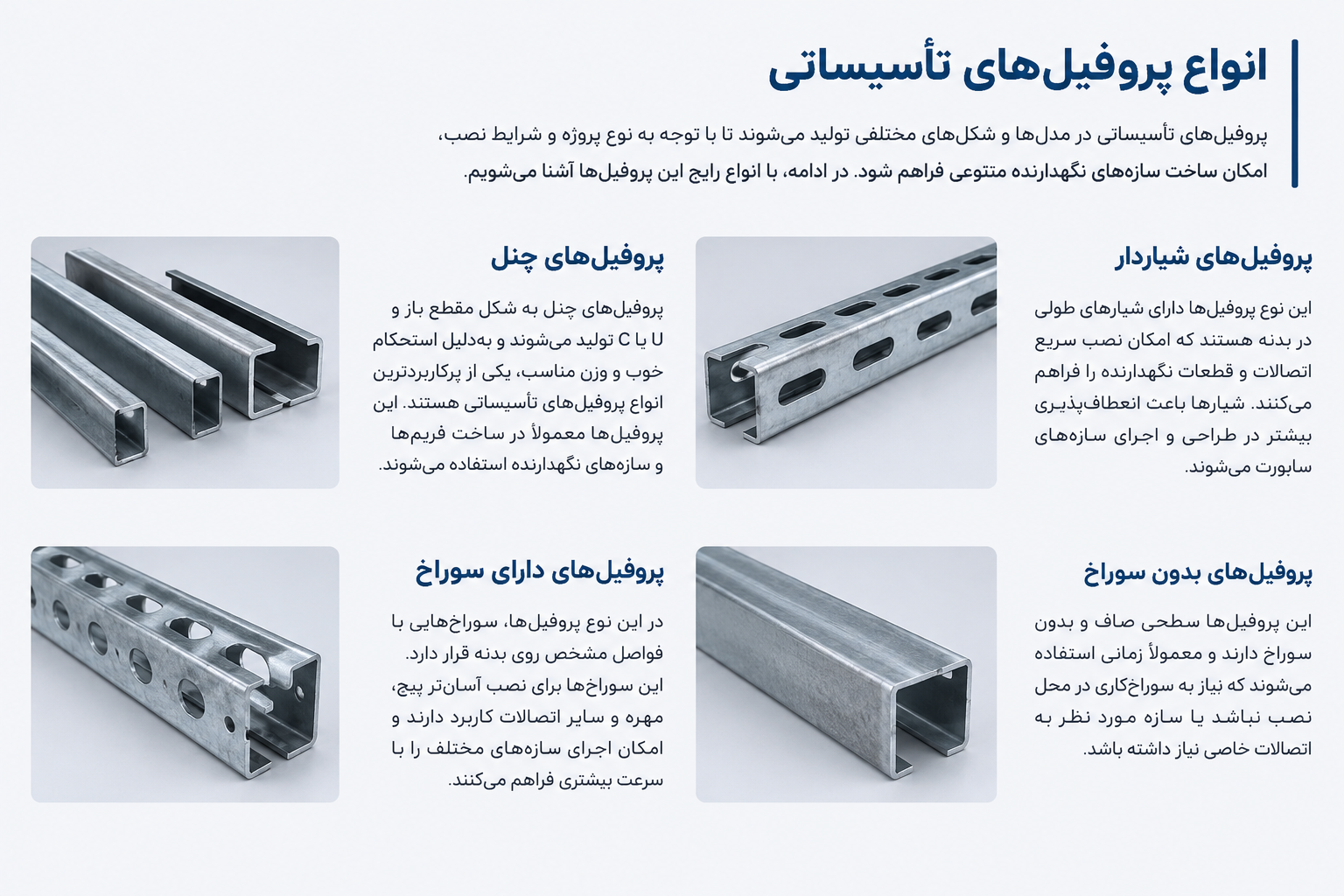

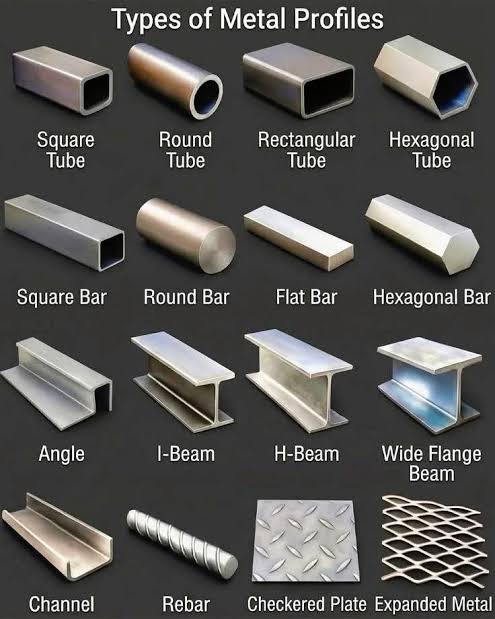

انواع پروفیل‌های تأسیساتی
پروفیل‌های تأسیساتی بر اساس شکل مقطع، نحوه اتصال قطعات و ساختار سطحی در مدل‌های مختلف تولید می‌شوند. هر مدل برای شرایط خاصی از اجرای سیستم‌های نگهدارنده مناسب است و انتخاب آن باید با توجه به نوع سازه، روش اتصال، بار واردشده و شرایط نصب انجام شود.
در این بخش، انواع پروفیل‌های تأسیساتی را به‌صورت کلی بررسی می‌کنیم. هدف، آشنایی با دسته‌بندی‌های اصلی است و مقایسه تخصصی شکل‌های مختلف مقطع، مانند C، U و G را در بخش انتخاب پروفیل بررسی خواهیم کرد.

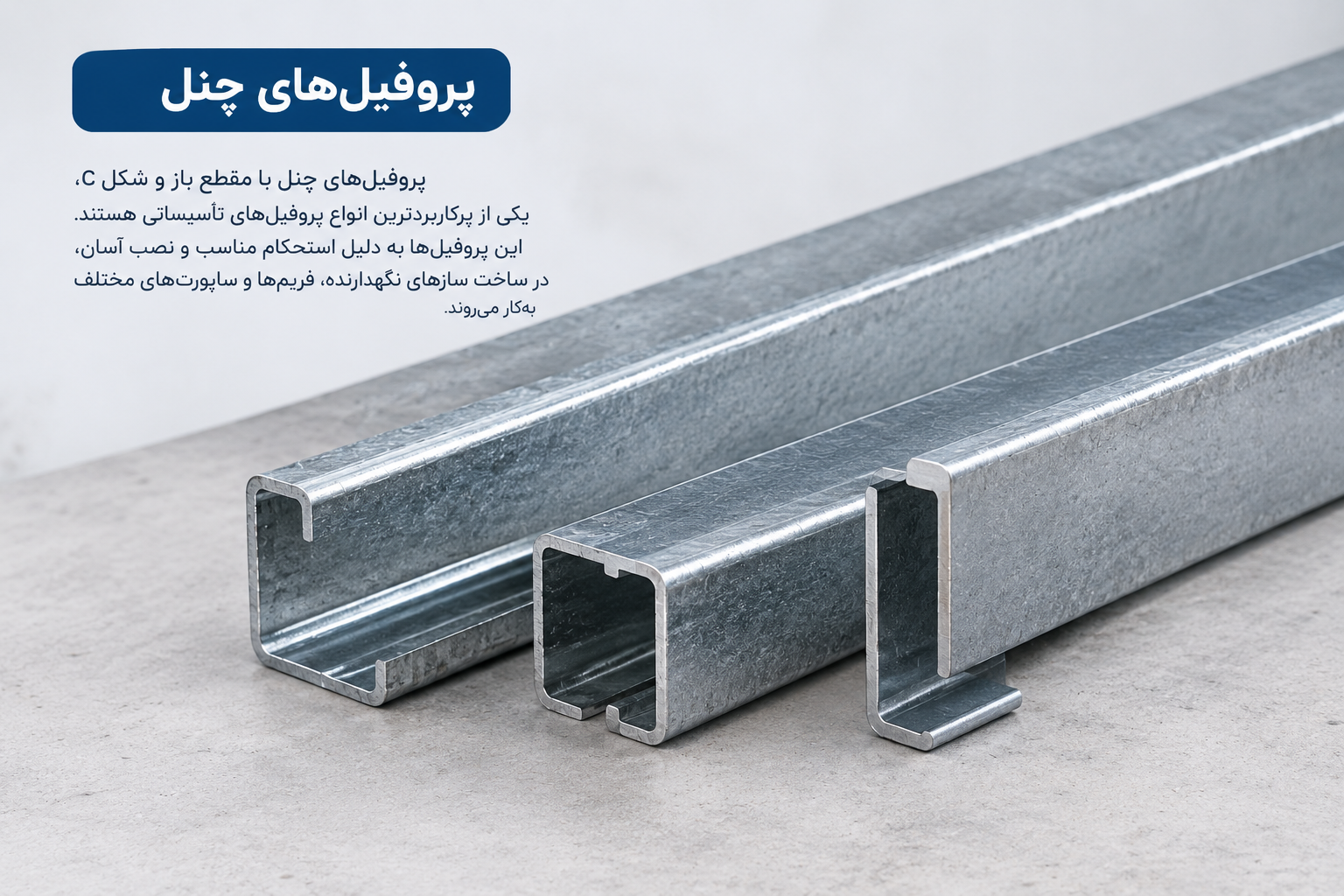

پروفیل‌های چنل
پروفیل چنل یکی از رایج‌ترین مقاطع مورد استفاده در ساخت سیستم‌های ساپورت تأسیسات است. این پروفیل دارای مقطع کانالی است و به دلیل شکل هندسی خود می‌تواند برای ساخت فریم، بازو، پایه و سازه‌های نگهدارنده مورد استفاده قرار گیرد.
در سیستم‌های مدولار، پروفیل چنلی معمولاً همراه با اتصالات، پیچ و مهره یا سایر قطعات اتصال‌دهنده استفاده می‌شود. ترکیب این اجزا امکان ساخت سازه‌هایی با ابعاد مختلف را فراهم می‌کند.
پروفیل‌های چنلی می‌توانند در ساخت ساپورت لوله، سازه نگهدارنده سینی کابل، فریم کانال‌های تهویه و شاسی تجهیزات کاربرد داشته باشند. میزان مناسب بودن یک مدل خاص به عواملی مانند ابعاد پروفیل، ضخامت ورق، نوع پوشش و بارگذاری بستگی دارد.

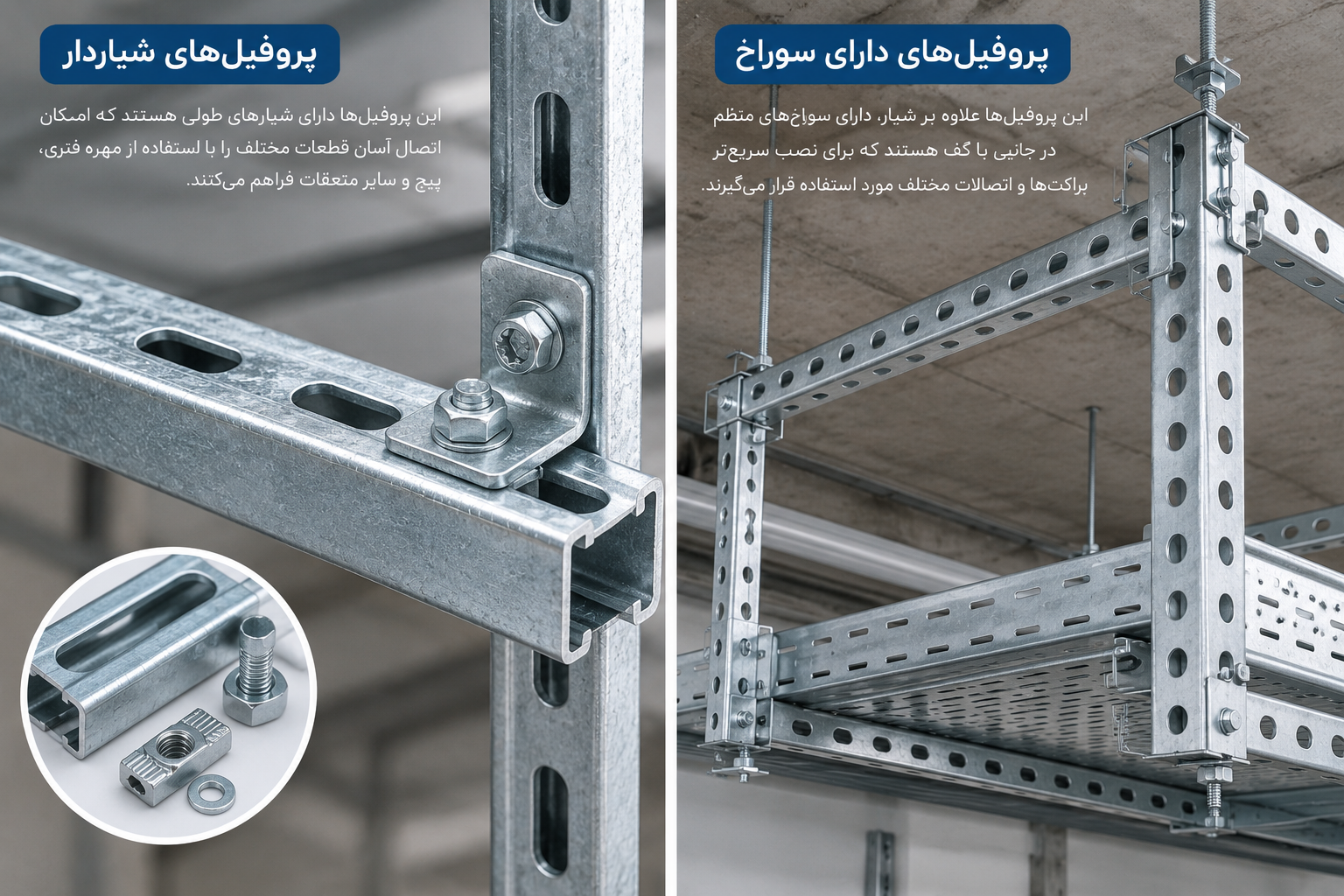

پروفیل‌های شیار‌دار
پروفیل‌های شیار‌دار به گونه‌ای طراحی می‌شوند که امکان قرارگیری و جابه‌جایی قطعات اتصال در شیار پروفیل وجود داشته باشد. این ویژگی، اجرای سازه‌های مدولار را ساده‌تر می‌کند و به مجری اجازه می‌دهد محل اتصال قطعات را تا حدی متناسب با نیاز پروژه تنظیم کند.
یکی از مزایای مهم این نوع پروفیل، کاهش وابستگی به سوراخ‌کاری یا جوشکاری در محل اجرا است. با استفاده از قطعاتی مانند مهره‌های مخصوص، پیچ و اتصالات مناسب می‌توان اجزای مختلف را روی پروفیل نصب و در صورت نیاز موقعیت آنها را اصلاح کرد.
این قابلیت در پروژه‌هایی که احتمال تغییر مسیر، تغییر ارتفاع یا توسعه سیستم ساپورت وجود دارد، اهمیت بیشتری پیدا می‌کند.
پروفیل‌های دارای سوراخ
در برخی پروفیل‌های تأسیساتی، سوراخ‌هایی با آرایش مشخص روی بدنه ایجاد شده است. این سوراخ‌ها برای تسهیل اتصال پروفیل به قطعات مختلف یا نصب آن روی سطوح و سازه‌های دیگر مورد استفاده قرار می‌گیرند.
پروفیل سوراخ‌دار می‌تواند در ساخت فریم‌ها، پایه‌ها و سازه‌های نگهدارنده کاربرد داشته باشد و در برخی پروژه‌ها سرعت مونتاژ را افزایش دهد. با این حال، شکل و فاصله سوراخ‌ها، ابعاد پروفیل و ضخامت آن باید با نوع اتصال و بار مورد انتظار هماهنگ باشد.
بنابراین صرفاً سوراخ‌دار بودن پروفیل به معنای مناسب بودن آن برای یک کاربرد مشخص نیست؛ ظرفیت سازه و نحوه انتقال بار نیز باید در طراحی در نظر گرفته شود.
پروفیل‌های بدون سوراخ
پروفیل‌های بدون سوراخ، سطحی یکپارچه‌تر دارند و در مواردی استفاده می‌شوند که اتصال یا ایجاد سوراخ در محل پروژه بر اساس نقشه و شرایط اجرا انجام می‌شود.
این نوع پروفیل می‌تواند انعطاف بیشتری در تعیین محل اتصال در اختیار مجری قرار دهد، اما در مقابل ممکن است برای آماده‌سازی و نصب به عملیات بیشتری نیاز داشته باشد. انتخاب بین پروفیل سوراخ‌دار و بدون سوراخ باید بر اساس روش اجرای پروژه، نوع اتصالات، دسترسی به محل نصب و الزامات طراحی انجام شود.
در مجموع، تفاوت این گروه‌ها بیشتر به نحوه اتصال، سرعت مونتاژ و شرایط اجرای سازه مربوط می‌شود. برای انتخاب دقیق‌تر، علاوه بر شکل پروفیل باید عواملی مانند ضخامت، ابعاد، جنس، پوشش سطحی و ظرفیت باربری نیز بررسی شوند. در ادامه مقاله، معیارهای مهم انتخاب پروفیل تأسیساتی را بررسی خواهیم کرد.
پروفیل تأسیساتی از چه موادی ساخته می‌شود؟
جنس و نوع پوشش پروفیل تأسیساتی تأثیر مستقیمی بر مقاومت مکانیکی، دوام، مقاومت در برابر خوردگی و محدوده کاربرد آن دارد. به همین دلیل، انتخاب پروفیل فقط بر اساس شکل مقطع یا ابعاد آن انجام نمی‌شود و شرایط محیط نصب نیز باید در نظر گرفته شود.
پروفیل فولادی
فولاد یکی از رایج‌ترین مواد مورد استفاده برای تولید پروفیل‌های تأسیساتی است. دلیل اصلی استفاده از فولاد، استحکام مکانیکی مناسب و توانایی تحمل بار است که آن را برای ساخت انواع سازه‌های نگهدارنده مناسب می‌کند.
پروفیل فولادی می‌تواند در ساخت ساپورت لوله، فریم تجهیزات، سازه‌های نگهدارنده کانال و سینی کابل استفاده شود. با این حال، فولاد در صورت قرار گرفتن در معرض رطوبت و عوامل خورنده می‌تواند دچار زنگ‌زدگی شود. بنابراین در انتخاب آن باید علاوه بر ظرفیت باربری، شرایط محیطی و روش محافظت از سطح نیز بررسی شود.
پروفیل گالوانیزه
در پروفیل گالوانیزه، سطح فولاد با یک لایه روی پوشانده می‌شود تا مقاومت آن در برابر خوردگی افزایش پیدا کند. این ویژگی باعث شده است پروفیل‌های گالوانیزه برای بسیاری از پروژه‌هایی که احتمال تماس با رطوبت یا عوامل محیطی وجود دارد، گزینه مناسبی باشند.
میزان مقاومت در برابر خوردگی به نوع و کیفیت پوشش گالوانیزه و همچنین شرایط محیط بستگی دارد. بنابراین برای محیط‌های معمولی، مرطوب یا صنعتی نمی‌توان بدون بررسی مشخصات محصول، یک سطح مقاومت یکسان برای همه پروفیل‌های گالوانیزه در نظر گرفت.
از پروفیل گالوانیزه می‌توان در سازه‌های نگهدارنده لوله، کانال، سینی کابل و تجهیزات استفاده کرد؛ به‌خصوص در پروژه‌هایی که دوام و کاهش ریسک خوردگی اهمیت بیشتری دارد.
پروفیل با پوشش‌های مقاوم به خوردگی
علاوه بر گالوانیزه، برخی پروفیل‌های تأسیساتی با پوشش‌های دیگری برای افزایش مقاومت سطحی و محافظت در برابر شرایط محیطی تولید می‌شوند. نوع پوشش باید متناسب با میزان رطوبت، مواد خورنده، دما و شرایط کاری پروژه انتخاب شود.
در محیط‌های صنعتی یا فضاهایی که احتمال تماس پروفیل با مواد خورنده وجود دارد، صرفاً انتخاب یک پروفیل فلزی کافی نیست؛ جنس پایه، نوع پوشش، ضخامت پوشش و سازگاری آن با محیط همگی اهمیت دارند.
در نتیجه، تفاوت بین پروفیل فولادی، گالوانیزه و پروفیل‌های دارای پوشش مقاوم به خوردگی فقط در ظاهر یا رنگ آنها نیست. جنس پایه، روش محافظت از سطح و شرایط محل نصب باید در کنار یکدیگر بررسی شوند. برای یک پروژه داخلی با شرایط عادی ممکن است الزامات متفاوتی نسبت به یک محیط مرطوب یا صنعتی وجود داشته باشد.
مزایای استفاده از پروفیل در سیستم ساپورت تأسیسات
استفاده از پروفیل در ساخت سیستم‌های ساپورت تأسیسات، علاوه بر ایجاد یک سازه منظم و مقاوم، مزایایی در فرآیند اجرا و نگهداری نیز دارد. به‌ویژه در سیستم‌های مدولار، بسیاری از اتصالات بدون نیاز به جوشکاری مستقیم در محل انجام می‌شوند و همین موضوع امکان تغییر و توسعه سازه را ساده‌تر می‌کند.
سرعت نصب
یکی از مهم‌ترین مزایای پروفیل‌های تأسیساتی، سرعت بالای مونتاژ است. زمانی که پروفیل با اتصالات، پیچ و مهره و سایر قطعات سازگار استفاده شود، بخش زیادی از عملیات ساخت سازه می‌تواند به‌صورت مونتاژی انجام شود.
این موضوع در پروژه‌های بزرگ که تعداد زیادی ساپورت باید اجرا شود، اهمیت بیشتری دارد و می‌تواند زمان اجرای کار را کاهش دهد.
قابلیت تنظیم
ساختار مدولار پروفیل این امکان را فراهم می‌کند که محل قرارگیری برخی اجزا متناسب با شرایط پروژه تنظیم شود. این ویژگی به‌خصوص هنگام اجرای مسیرهایی با ابعاد متفاوت یا زمانی که موقعیت تجهیزات و لوله‌ها نیاز به اصلاح دارد، کاربردی است.
در نتیجه، مجری می‌تواند بدون ساخت مجدد کل سازه، برخی ابعاد و موقعیت اتصالات را اصلاح کند؛ البته میزان این قابلیت به نوع پروفیل و سیستم اتصال مورد استفاده بستگی دارد.
امکان باز و بسته کردن
در بسیاری از سیستم‌های پروفیلی، اجزای سازه با پیچ و اتصالات مکانیکی به یکدیگر متصل می‌شوند. بنابراین برخلاف سازه‌های کاملاً جوشی، امکان باز کردن، جابه‌جایی یا تعویض برخی قطعات ساده‌تر است.
این ویژگی در پروژه‌هایی که احتمال تعمیر، تغییر مسیر تأسیسات یا توسعه آینده وجود دارد، یک مزیت مهم محسوب می‌شود.
کاهش نیاز به جوشکاری
یکی از ویژگی‌های مهم سیستم‌های ساپورت مدولار، امکان اتصال بسیاری از اجزا بدون جوشکاری در محل است. استفاده از اتصالات مکانیکی می‌تواند عملیات برشکاری و جوشکاری را کاهش دهد و در برخی محیط‌ها، فرآیند اجرا را ساده‌تر و کنترل‌پذیرتر کند.
البته حذف کامل جوشکاری در همه پروژه‌ها و برای تمام کاربردها قابل فرض نیست؛ روش اتصال باید بر اساس طراحی سازه و مشخصات سیستم انتخاب شود.
انعطاف‌پذیری در طراحی
پروفیل‌ها را می‌توان با قطعات مختلف ترکیب کرد و برای ساخت فریم‌ها، بازوها، پایه‌ها و سازه‌های نگهدارنده با هندسه‌های متفاوت به کار برد. به همین دلیل، یک سیستم پروفیلی می‌تواند برای شرایط متنوع پروژه قابل استفاده باشد.
این انعطاف‌پذیری به‌خصوص زمانی اهمیت دارد که چند مسیر تأسیساتی در یک فضای محدود قرار گرفته باشند و نیاز به طراحی سازه‌ای متناسب با محل وجود داشته باشد.
قابلیت توسعه سیستم
یکی دیگر از مزایای سیستم‌های پروفیلی، امکان توسعه یا اصلاح سازه پس از اجرا است. اگر در آینده مسیر جدیدی از لوله، سینی کابل یا سایر تجهیزات به سیستم اضافه شود، در صورت وجود ظرفیت سازه‌ای و طراحی مناسب، می‌توان بخش‌هایی از فریم یا ساپورت را توسعه داد.
البته هرگونه افزایش بار یا تغییر در سازه نباید صرفاً بر اساس امکان فیزیکی اتصال انجام شود. قبل از توسعه سیستم باید ظرفیت باربری پروفیل، اتصالات و نقاط اتصال به سازه اصلی بررسی شود.
پروفیل تأسیساتی برای چه سیستم‌هایی استفاده می‌شود؟
پروفیل تأسیساتی به دلیل ساختار قابل مونتاژ و امکان ترکیب با انواع اتصالات، در بخش‌های مختلف تأسیسات مکانیکی و الکتریکی کاربرد دارد. نوع سازه‌ای که با پروفیل ساخته می‌شود، به تجهیزات مورد نگهداری، میزان بار، محل نصب و شکل مسیر بستگی دارد.
| کاربرد | نقش پروفیل |
|---|---|
| لوله‌کشی | ساخت سازه نگهدارنده، پایه و فریم ساپورت لوله |
| کانال‌های تهویه | ایجاد فریم و سازه نگهدارنده کانال |
| سینی کابل | ساخت ساپورت و فریم نگهدارنده سینی‌های کابل |
| تجهیزات تأسیساتی | ساخت شاسی، پایه و فریم تجهیزات |
لوله‌کشی
در سیستم‌های لوله‌کشی، پروفیل می‌تواند به‌عنوان بخش اصلی سازه ساپورت مورد استفاده قرار گیرد. با ترکیب پروفیل با بست، براکت و اتصالات مناسب، می‌توان سازه‌هایی برای نگهداری لوله‌ها در مسیرهای افقی یا عمودی ایجاد کرد.
در مسیرهای چندلوله‌ای نیز می‌توان از یک فریم مشترک برای نگهداری چند خط استفاده کرد؛ البته ابعاد پروفیل و اتصالات باید متناسب با بار واردشده انتخاب شوند.
کانال‌های تهویه
کانال‌های تهویه برای حفظ موقعیت، تراز و پایداری خود به نقاط نگهدارنده نیاز دارند. پروفیل تأسیساتی می‌تواند در ساخت فریم‌ها و سازه‌های نگهدارنده کانال به کار رود و امکان هماهنگ کردن ابعاد سازه با شرایط محل نصب را فراهم کند.
سینی کابل
در سیستم‌های برق و کنترل، پروفیل یکی از گزینه‌های رایج برای ساخت سازه نگهدارنده سینی کابل است. بسته به نحوه اجرای پروژه، می‌توان از آن برای ساخت ساپورت‌های دیواری، سقفی یا فریم‌های چندسطحی استفاده کرد.
در این کاربرد، علاوه بر وزن خود سینی، وزن کابل‌ها و تجهیزات متصل نیز باید در طراحی سازه در نظر گرفته شود.
تجهیزات تأسیساتی
پروفیل تأسیساتی می‌تواند برای ساخت شاسی یا فریم تجهیزات نیز استفاده شود. این کاربرد زمانی اهمیت دارد که تجهیز به یک پایه یا سازه کمکی برای نصب نیاز داشته باشد.
در چنین شرایطی، وزن تجهیز، محل مرکز جرم، نیروهای واردشده و نحوه انتقال بار به سازه اصلی باید بررسی شود. بنابراین استفاده از پروفیل برای تجهیزات، صرفاً به معنای ساخت یک فریم ساده نیست و باید با الزامات فنی پروژه هماهنگ باشد.
در مجموع، پروفیل تأسیساتی یک جزء چندمنظوره در سیستم‌های نگهدارنده است و می‌تواند در کنار قطعات اتصال مختلف، سازه موردنیاز برای لوله، کانال، سینی کابل یا تجهیزات را تشکیل دهد.
هنگام انتخاب پروفیل تأسیساتی به چه نکاتی توجه کنیم؟
انتخاب پروفیل تأسیساتی باید بر اساس شرایط واقعی پروژه انجام شود. صرفاً بزرگ‌تر یا ضخیم‌تر بودن پروفیل به معنی مناسب‌تر بودن آن نیست؛ بلکه باید ابعاد، جنس، بارگذاری، دهانه و شرایط محیطی در کنار یکدیگر بررسی شوند.
ابعاد
ابعاد پروفیل، از جمله ارتفاع و عرض مقطع، بر رفتار سازه‌ای آن و نحوه اتصال سایر قطعات تأثیر می‌گذارد. پروفیل باید متناسب با نوع سازه و فضای موجود برای نصب انتخاب شود.
برای مثال، ابعاد موردنیاز برای یک ساپورت ساده لوله ممکن است با فریمی که قرار است چند سینی کابل یا چند خط لوله را نگهداری کند متفاوت باشد.
ضخامت
ضخامت ورق پروفیل یکی از عوامل مهم در مقاومت و ظرفیت سازه‌ای آن است. با افزایش بار یا طول دهانه، ممکن است نیاز به پروفیل با مشخصات مقاوم‌تر وجود داشته باشد.
البته ضخامت را نباید به‌تنهایی معیار انتخاب قرار داد؛ شکل مقطع، ابعاد پروفیل، نحوه مهاربندی و نوع بارگذاری نیز بر عملکرد نهایی سازه تأثیر دارند.
جنس
جنس پروفیل باید با میزان بار و شرایط کاری پروژه سازگار باشد. پروفیل‌های فولادی به دلیل استحکام مناسب در بسیاری از سیستم‌های ساپورت استفاده می‌شوند، اما برای انتخاب نهایی باید مشخصات مکانیکی محصول نیز بررسی شود.
همچنین در محیط‌هایی که احتمال رطوبت یا خوردگی وجود دارد، انتخاب جنس و پوشش مناسب اهمیت بیشتری پیدا می‌کند.
پوشش
پوشش سطحی پروفیل نقش مهمی در محافظت در برابر خوردگی دارد. در محیط‌های داخلی و خشک ممکن است الزامات متفاوتی نسبت به فضاهای مرطوب، فضای باز یا محیط‌های صنعتی وجود داشته باشد.
بنابراین هنگام انتخاب باید نوع پوشش و میزان مقاومت آن در شرایط موردنظر پروژه بررسی شود، نه اینکه صرفاً عنوان «گالوانیزه» یا «مقاوم به خوردگی» ملاک قرار گیرد.
بار قابل تحمل
یکی از مهم‌ترین معیارها، بار واردشده به پروفیل و ظرفیت موردنیاز سازه است. این بار ممکن است شامل وزن لوله، کانال، سینی کابل، تجهیزات یا سایر اجزای متصل باشد.
علاوه بر بار قائم، در برخی کاربردها نیروهای جانبی، ارتعاش یا بارهای ناشی از شرایط بهره‌برداری نیز باید در نظر گرفته شوند. بنابراین انتخاب پروفیل بر اساس ظاهر یا تجربه پروژه‌های قبلی، بدون بررسی بارگذاری، می‌تواند باعث انتخاب نامناسب شود.
طول دهانه
فاصله بین نقاط تکیه‌گاه یا طول دهانه نیز بر عملکرد پروفیل تأثیر مستقیم دارد. هرچه دهانه افزایش پیدا کند، موضوعاتی مانند خمش و تغییر شکل اهمیت بیشتری پیدا می‌کنند.
به همین دلیل، یک پروفیل ممکن است برای یک دهانه کوتاه مناسب باشد اما برای همان بار در دهانه بزرگ‌تر نیاز به مقطع یا آرایش سازه‌ای متفاوتی داشته باشد.
نوع کاربرد
در نهایت باید مشخص شود پروفیل برای چه کاری استفاده می‌شود؛ ساپورت لوله، نگهداری کانال، ساخت ساپورت سینی کابل، شاسی تجهیزات یا یک فریم چندمنظوره.
نوع کاربرد، میزان بار، نحوه اتصال و شکل سازه را مشخص می‌کند و در نتیجه روی انتخاب پروفیل اثر می‌گذارد.
نکته: در این بخش فقط معیارهای عمومی انتخاب پروفیل را بررسی کردیم. مقایسه تخصصی مقاطع مختلف C، U و G و اینکه هرکدام در چه شرایطی انتخاب مناسب‌تری هستند، موضوع مقاله بعدی این خوشه است و باید بر اساس مشخصات واقعی محصولات بررسی شود.
پروفیل تأسیساتی چگونه به سایر اجزای ساپورت متصل می‌شود؟
پروفیل تأسیساتی معمولاً به‌تنهایی وظیفه نگهداری بار را بر عهده ندارد و برای تشکیل یک سیستم ساپورت کامل، با مجموعه‌ای از اتصالات و قطعات مکانیکی ترکیب می‌شود. انتخاب و نحوه آرایش این قطعات به نوع پروفیل، بار واردشده، محل نصب و شکل سازه بستگی دارد.
اتصالات
اتصالات برای ایجاد ارتباط بین بخش‌های مختلف پروفیل و تشکیل سازه‌های چندجهته استفاده می‌شوند. به کمک این قطعات می‌توان فریم، پایه، بازو و سازه‌های مختلف نگهدارنده را ایجاد کرد.
در سیستم‌های مدولار، استفاده از اتصال مناسب امکان مونتاژ سریع‌تر و اصلاح یا توسعه سازه را نیز فراهم می‌کند.
مهره
مهره یکی از اجزای اصلی در اتصال مکانیکی پروفیل و متعلقات آن است. مهره مناسب باید با نوع شیار یا سیستم اتصال پروفیل سازگار باشد تا اتصال به شکل صحیح و مطمئن انجام شود.
لقمه
لقمه یا مهره مخصوص شیار، درون شیار پروفیل قرار می‌گیرد و امکان اتصال پیچ و سایر قطعات را در نقاط مختلف پروفیل فراهم می‌کند. استفاده از این قطعه باعث می‌شود محل اتصال تا حد زیادی قابل تنظیم باشد و نیازی به ایجاد سوراخ جدید در پروفیل وجود نداشته باشد.
پیچ
پیچ برای ایجاد اتصال بین پروفیل و قطعات مختلف مانند اتصالات، براکت‌ها و سایر اجزای سیستم استفاده می‌شود. نوع، سایز و روش بستن پیچ باید متناسب با مشخصات اتصال و بار موردنظر انتخاب شود.
در سازه‌های باربر، صرفاً وجود پیچ کافی نیست؛ ظرفیت اتصال و نحوه انتقال بار نیز باید مورد توجه قرار گیرد.
براکت
براکت‌ها برای ایجاد اتصال بین پروفیل و سطوحی مانند دیوار، سقف یا سایر بخش‌های سازه استفاده می‌شوند. همچنین می‌توانند برای ایجاد بازو یا پایه نگهدارنده به کار روند.
نوع براکت باید با بار واردشده و جنس سازه‌ای که قرار است به آن متصل شود، تناسب داشته باشد.
بست
بست معمولاً وظیفه نگهداشتن مستقیم لوله یا برخی اجزای تأسیسات را بر عهده دارد و می‌تواند به پروفیل متصل شود. به این ترتیب، پروفیل نقش سازه یا شاسی نگهدارنده را ایفا می‌کند و بست، عنصر مهارکننده تجهیز یا لوله روی آن است.
برای آشنایی بیشتر با انواع بست و کاربرد آنها می‌توان در این بخش به مقاله «بست تأسیساتی چیست؟ انواع بست لوله و کاربرد هر کدام» لینک داخلی داد. همچنین برای توضیح دقیق‌تر درباره اجزای اتصال‌دهنده سیستم‌های ساپورت، لینک به مقاله «انواع اتصالات ساپورت تأسیسات» نیز مناسب است.
در مجموع، یک سیستم ساپورت پروفیلی از کنار هم قرار گرفتن چند قطعه تشکیل می‌شود و عملکرد نهایی آن فقط به مقاومت خود پروفیل وابسته نیست. پروفیل، اتصال، پیچ و مهره، براکت و بست باید به‌صورت یک مجموعه هماهنگ انتخاب و اجرا شوند تا بار به شکل صحیح از تجهیزات به سازه منتقل شود.
جمع‌بندی
پروفیل تأسیساتی یکی از اجزای اصلی در ساخت سیستم‌های ساپورت و نگهدارنده تأسیسات است و می‌تواند برای ایجاد سازه‌های موردنیاز در لوله‌کشی، کانال‌های تهویه، سینی کابل و شاسی تجهیزات به کار رود. مهم‌ترین مزیت این سیستم‌ها، امکان اجرای سازه‌های مدولار با قابلیت تنظیم، مونتاژ و توسعه است.
با این حال، عملکرد یک سیستم ساپورت فقط به انتخاب پروفیل مناسب محدود نمی‌شود. ابعاد و ضخامت پروفیل، جنس و پوشش، بار قابل تحمل، طول دهانه و نوع کاربرد باید متناسب با شرایط پروژه بررسی شوند. در کنار پروفیل نیز استفاده صحیح از اتصالات، پیچ، مهره، لقمه، براکت و بست برای ایجاد یک سازه مطمئن اهمیت دارد.
در نهایت می‌توان گفت انتخاب صحیح پروفیل زمانی نتیجه مطلوبی خواهد داشت که تمام اجزای سیستم به‌صورت یک مجموعه هماهنگ طراحی و اجرا شوند. در ادامه این خوشه، بررسی دقیق‌تر انواع مقاطع C، U و G می‌تواند به انتخاب مناسب‌تر پروفیل بر اساس کاربرد و شرایط پروژه کمک کند.
