در پروژههای تأسیساتی مدرن، یکی از چالشهای جدی مهندسان طراح MEP، طراحی صحیح ساپورتها در شرایطی است که سیستمهای مکانیک، برق و سازه باید بهصورت کاملاً هماهنگ عمل کنند. ساپورت تاسیساتی که بدون نگاه مهندسی و صرفاً بر اساس تجربه اجرایی طراحی شود، میتواند به نقطه ضعف کل سیستم تبدیل شود؛ جایی که بارها بهدرستی منتقل نمیشوند، لرزشها تشدید میشوند و ایمنی پروژه به خطر میافتد.
طراحی ساپورت MEP تنها به نگهداشتن تجهیزات و مسیرها محدود نمیشود، بلکه مستقیماً با محاسبات بار، کنترل لرزش، محدودیتهای سازهای و هماهنگی بین دیسیپلینهای مختلف در ارتباط است. در پروژههایی که این هماهنگی بهدرستی شکل نگیرد، نتیجه معمولاً چیزی جز افزایش نویز و ارتعاش، آسیب به تجهیزات، دوبارهکاری در اجرا و تحمیل هزینههای اضافی به کارفرما نخواهد بود.
به همین دلیل، نگاه مهندسی به طراحی ساپورت در سیستمهای MEP، نه یک انتخاب، بلکه یک ضرورت است؛ ضرورتی که پایه اجرای پایدار، ایمن و کمهزینه در طول عمر پروژه محسوب میشود.
طراحی ساپورت در سیستمهای MEP به چه معناست؟
در نگاه مهندسی، طراحی ساپورت در سیستمهای MEP به معنای تعریف یک چارچوب محاسباتی و تحلیلی برای انتقال ایمن بارها از اجزای مکانیکال و الکتریکال به سازه است؛ نه صرفاً انتخاب یک نوع ساپورت یا نحوه نصب آن در کارگاه. در این رویکرد، طراح با بررسی وزن تجهیزات، بارهای زنده، اثرات دینامیکی و محدودیتهای سازهای، مشخص میکند که هر سیستم چگونه و در کجا باید مهار شود تا عملکرد پایدار داشته باشد.
ساپورت در سیستمهای MEP نقش کلیدی در پایداری و دوام کل تأسیسات ایفا میکند. یک طراحی صحیح، از تمرکز تنش در نقاط بحرانی جلوگیری کرده، ارتعاشات ناخواسته را کنترل میکند و مانع انتقال لرزش به سازه یا سایر اجزای تأسیساتی میشود. به همین دلیل، ساپورت تنها یک عنصر نگهدارنده نیست، بلکه بخشی از سیستم کنترلی پروژه محسوب میشود که مستقیماً بر ایمنی، عمر مفید تجهیزات و کیفیت عملکرد آنها اثر میگذارد.
تفاوت اصلی میان دید طراح و مجری نیز دقیقاً در همین نقطه شکل میگیرد. طراح با نگاه کلان و محاسباتی، رفتار سیستم را در شرایط مختلف پیشبینی میکند و الزامات فنی را مشخص میسازد، در حالیکه مجری تمرکز خود را بر اجرای آنچه طراحی شده است قرار میدهد. زمانی که این دو نگاه با یکدیگر اشتباه گرفته شوند و طراحی به تجربه اجرایی تقلیل یابد، ریسک بروز لرزش، تغییر شکل و ناپایداری سیستم بهطور قابل توجهی افزایش پیدا میکند.
تفاوت طراحی ساپورت MEP با طراحی ساپورت اجرایی
یکی از دلایل اصلی ایجاد همپوشانی محتوایی و حتی خطاهای فنی در پروژهها، یکی دانستن طراحی ساپورت MEP با طراحی ساپورت اجرایی است؛ در حالیکه این دو، از نظر هدف، خروجی و مسئولیت کاملاً متفاوتاند. در طراحی MEP، ساپورت بهعنوان یک مسئله مهندسی تحلیل میشود، نه یک آیتم اجرایی.
در طراحی ساپورت MEP، نقطه شروع محاسبه است. مهندس طراح با تحلیل بارهای مرده و زنده، اثرات لرزش، شرایط بهرهبرداری و محدودیتهای سازهای، الزامات فنی ساپورت را تعیین میکند. خروجی این مرحله معمولاً شامل ضوابط طراحی، جانمایی، فواصل مجاز، ظرفیت باربری و الزامات کنترلی است؛ بدون ورود به اینکه دقیقاً چه تجهیز یا چه مدل اجرایی باید استفاده شود.
در مقابل، طراحی ساپورت اجرایی یا بهعبارت دقیقتر، مرحله اجرا، بر پایه انتخاب و نصب شکل میگیرد. در این مرحله، مجری بر اساس الزامات تعریفشده در طراحی MEP، نوع ساپورت، جزئیات اتصال و روش نصب را مشخص و اجرا میکند. تمرکز این بخش بر تطبیق با شرایط کارگاهی، دسترسی، سرعت اجرا و امکانپذیری عملی است.
یکی دانستن این دو مرحله، باعث میشود تصمیمات اجرایی جایگزین محاسبات مهندسی شوند. نتیجه چنین رویکردی، معمولاً طراحیهایی است که در برابر لرزش، تغییر بار یا شرایط بهرهبرداری بلندمدت عملکرد قابل اعتمادی ندارند. به همین دلیل، تفکیک روشن میان طراحی بهعنوان محاسبه و اجرا بهعنوان انتخاب و نصب، شرط اصلی دستیابی به یک سیستم MEP پایدار، ایمن و قابل اتکا محسوب میشود.

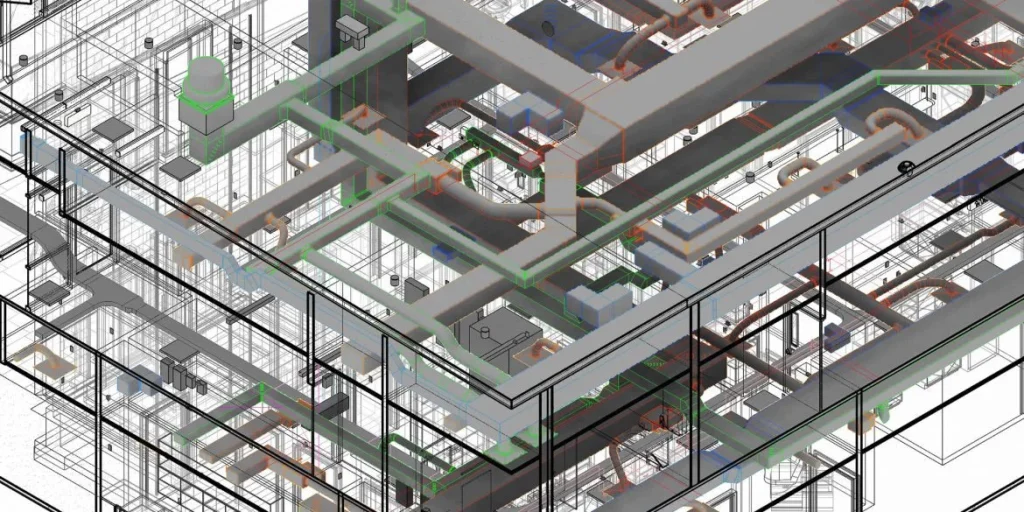

استانداردهای رایج در طراحی ساپورت MEP
یکی از پایههای اصلی طراحی ساپورت MEP، اتکا به استانداردهای معتبر بینالمللی است. این استانداردها به مهندسان طراح کمک میکنند تا تصمیمات خود را بر اساس دادههای فنی، الزامات ایمنی و تجربههای آزمودهشده صنعتی اتخاذ کنند، نه صرفاً بر مبنای فرضیات یا شرایط پروژهای. رعایت این چارچوبها، ریسک خطا در طراحی و اجرا را بهطور قابل توجهی کاهش میدهد.
ASHRAE
استانداردهای ASHRAE در حوزه سیستمهای مکانیکی، تهویه و تجهیزات مرتبط، نقش مهمی در تعیین الزامات بارگذاری، فواصل ساپورت و کنترل ارتعاش دارند. در طراحی ساپورت MEP، این استانداردها بهویژه در سیستمهای HVAC برای جلوگیری از انتقال لرزش و نویز به سازه و فضاهای مجاور مورد استفاده قرار میگیرند.
SMACNA
SMACNA یکی از مراجع کلیدی در طراحی ساپورت برای کانالها و سیستمهای توزیع هواست. این استانداردها دستورالعملهای دقیقی برای نحوه مهار، فاصله ساپورتها و تحمل بار کانالها ارائه میدهند و از تغییر شکل، افت عملکرد و مشکلات لرزشی در طول بهرهبرداری جلوگیری میکنند.
ASTM
استانداردهای ASTM بیشتر بر مشخصات فنی متریال، خواص مکانیکی و مقاومت آنها در شرایط مختلف تمرکز دارند. در طراحی ساپورت MEP، ارجاع به ASTM به مهندس طراح کمک میکند تا اطمینان حاصل کند که متریال مورد استفاده، توان تحمل بار، شرایط محیطی و الزامات ایمنی پروژه را دارد.
EN / DIN
در پروژههایی که بر اساس استانداردهای اروپایی طراحی میشوند، EN و DIN نقش مرجع را ایفا میکنند. این استانداردها علاوه بر بارگذاری و ایمنی، به موضوعاتی مانند خوردگی، دوام بلندمدت و سازگاری ساپورتها با شرایط محیطی توجه ویژه دارند و دید جامعتری نسبت به چرخه عمر سیستم ارائه میدهند.
در کنار این مراجع، الزامات مربوط به لرزش و ایمنی بخش جداییناپذیر طراحی ساپورت در سیستمهای MEP هستند. تحلیل ارتعاش، جلوگیری از تشدید فرکانسها و در نظر گرفتن شرایط بحرانی، به مهندس طراح کمک میکند تا از بروز آسیبهای سازهای، کاهش عمر تجهیزات و مشکلات عملکردی در آینده جلوگیری کند.
مراحل طراحی ساپورت در پروژههای MEP
در پروژههای MEP، طراحی ساپورت یک فرآیند مرحلهای و تحلیلی است که باید همزمان الزامات فنی، محدودیتهای اجرایی و هماهنگی بین دیسیپلینها را پوشش دهد. مهندسان طراح معمولاً با طی کردن مراحل زیر، ریسک خطا در اجرا و بهرهبرداری را به حداقل میرسانند.

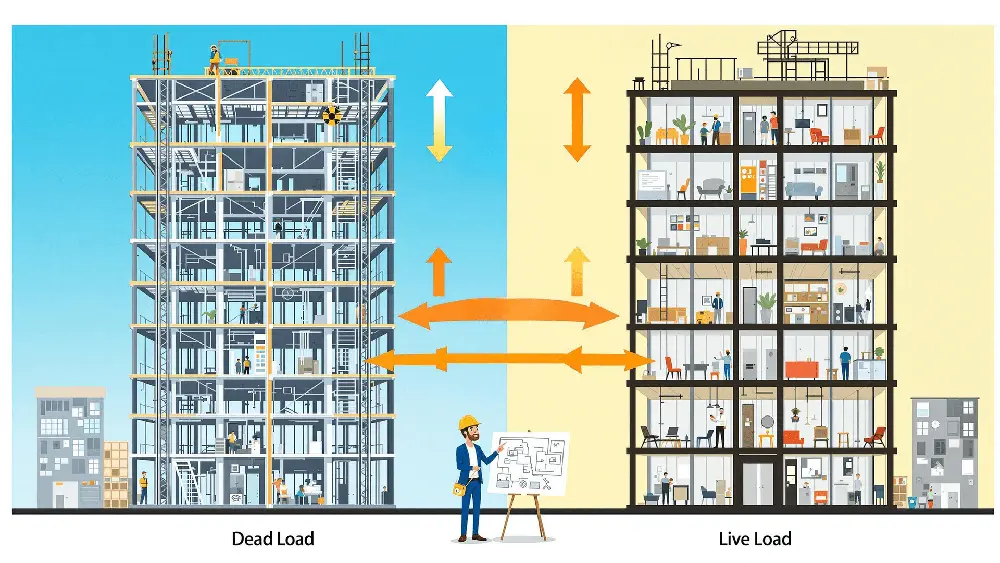

بررسی بار مرده و زنده
نخستین گام در طراحی ساپورت MEP، شناسایی و محاسبه بارهای وارد بر سیستم است. بار مرده شامل وزن تجهیزات، لولهها، کانالها و متعلقات ثابت بوده و بار زنده به شرایط بهرهبرداری، سیالات در حال جریان و تغییرات احتمالی در طول زمان مربوط میشود. دقت در این مرحله، پایه تصمیمگیریهای بعدی را شکل میدهد.
تحلیل لرزش (Vibration)
در بسیاری از سیستمهای مکانیکی و الکتریکی، بارهای دینامیکی و ارتعاشی نقش تعیینکنندهای دارند. تحلیل لرزش به مهندس طراح کمک میکند تا رفتار سیستم در شرایط کاری مختلف را پیشبینی کرده و از تشدید ارتعاش، انتقال نویز و آسیب به سازه یا تجهیزات جلوگیری کند. نادیده گرفتن این مرحله، یکی از دلایل اصلی شکست ساپورتها در بلندمدت است.
انتخاب نوع ساپورت
بر اساس نتایج محاسبات بار و تحلیل لرزش، نوع ساپورت از نظر عملکردی مشخص میشود. در این مرحله، تمرکز بر پاسخ مهندسی ساپورت به شرایط پروژه است، نه جزئیات اجرایی یا انتخاب محصول خاص. هدف، تعریف الزامات فنی است که در مرحله اجرا به آنها پاسخ داده خواهد شد.
جانمایی در نقشه
جانمایی دقیق ساپورتها در نقشههای MEP، نقش مهمی در جلوگیری از تداخل با سایر اجزا دارد. محل قرارگیری ساپورت باید بهگونهای باشد که هم الزامات سازهای رعایت شود و هم مسیرهای تأسیساتی بدون ایجاد تنش یا محدودیت غیرضروری اجرا شوند.
هماهنگی با سازه و معماری
آخرین و یکی از مهمترین مراحل، هماهنگی طراحی ساپورت با تیمهای سازه و معماری است. این هماهنگی از بروز تداخلهای اجرایی، تغییرات پرهزینه در کارگاه و تأخیر در پروژه جلوگیری میکند و تضمین میکند که طراحی ساپورت MEP بهصورت یکپارچه در کل پروژه اجرا شود.

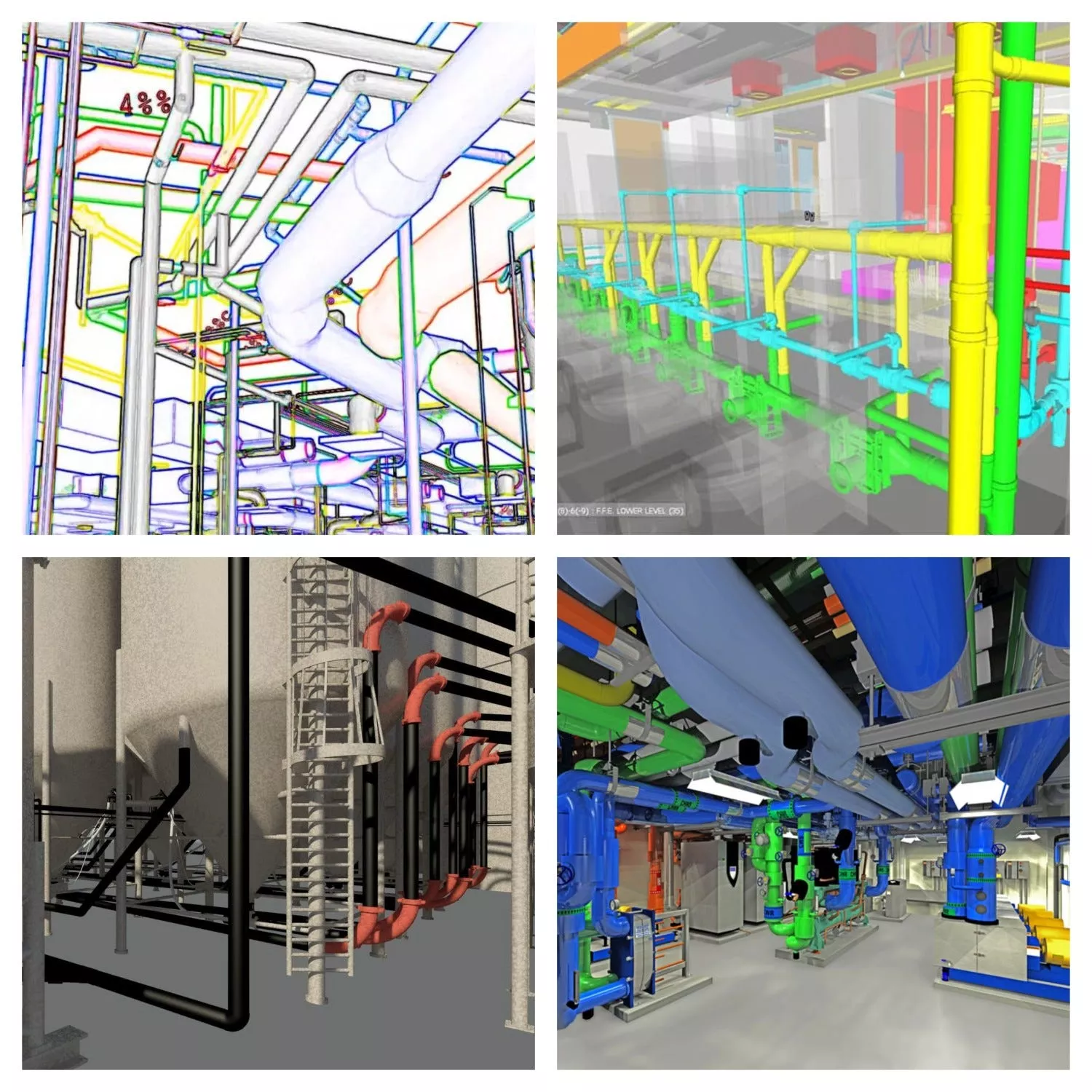

طراحی ساپورت در بخشهای مختلف MEP
الزامات طراحی ساپورت در سیستمهای MEP، بسته به نوع سیستم و ماهیت بارگذاری، متفاوت است. هر بخش نیازمند نگاه تخصصی و تحلیل مستقل است تا عملکرد ایمن و پایدار آن در طول بهرهبرداری تضمین شود.
ساپورت مکانیکال
در بخش مکانیکال، ساپورتها وظیفه تحمل وزن لولهها، کانالها و تجهیزات مکانیکی را بر عهده دارند و همزمان باید اثرات ناشی از انبساط حرارتی، تغییرات دما و لرزشهای عملکردی را کنترل کنند. در طراحی ساپورت مکانیکال، تحلیل بارهای ثابت و دینامیکی، تعیین فواصل مناسب ساپورتها و پیشبینی نقاط بحرانی از اهمیت بالایی برخوردار است. بیتوجهی به این موارد میتواند منجر به تغییر شکل سیستم، افزایش نویز و کاهش عمر تجهیزات شود.
ساپورت الکتریکال
ساپورتهای الکتریکال معمولاً با وزن کمتر اما حساسیت بالاتر نسبت به ایمنی و پایداری مواجه هستند. طراحی ساپورت در این بخش باید به گونهای انجام شود که از کابلها، سینیها و تجهیزات الکتریکی در برابر لرزش، جابجایی و آسیبهای مکانیکی محافظت کند. علاوه بر بارگذاری، ملاحظاتی مانند دسترسی برای تعمیر و نگهداری، ایمنی بهرهبرداری و عدم تداخل با سایر سیستمهای تأسیساتی در طراحی ساپورت الکتریکال نقش کلیدی دارند.
ساپورت تأسیسات سنگین (چیلر، پمپ)
در تجهیزات سنگین مانند چیلرها، پمپها و تجهیزات دوار، طراحی ساپورت MEP به یکی از حساسترین بخشهای پروژه تبدیل میشود. وزن بالا، بارهای دینامیکی و ارتعاشات مداوم، نیازمند تحلیل دقیق و پیشبینی رفتار سیستم در شرایط کاری مختلف است. در این بخش، کنترل لرزش و جلوگیری از انتقال آن به سازه و فضاهای مجاور، اهمیت ویژهای دارد و هرگونه خطا در طراحی میتواند منجر به آسیب جدی به تجهیزات و سازه شود.
خطاهای رایج در طراحی ساپورت MEP
مهندسان طراح اغلب با مجموعهای از چالشها مواجه هستند که در صورت نادیده گرفتن، میتواند عملکرد سیستمهای MEP را به خطر بیندازد. شناسایی و پیشگیری از خطاهای رایج در طراحی ساپورت، نقش مهمی در تضمین ایمنی، دوام و کارایی پروژه دارد.
نادیده گرفتن لرزش
یکی از شایعترین اشتباهات، عدم تحلیل یا کنترل لرزش در ساپورتهاست. لرزشهای ناخواسته میتوانند منجر به شکست تجهیزات، افزایش نویز و کاهش عمر مفید سیستم شوند. طراحی ساپورت باید بر اساس محاسبات ارتعاشی و تحلیل فرکانس طبیعی سیستم انجام شود تا انتقال لرزش به سازه و سایر تجهیزات محدود شود.
عدم توجه به خوردگی
انتخاب متریال نامناسب یا عدم در نظر گرفتن شرایط محیطی باعث خوردگی ساپورتها میشود. خوردگی نه تنها استحکام ساپورت را کاهش میدهد، بلکه میتواند به تجهیزات متصل نیز آسیب برساند. پیشبینی شرایط محیطی و استفاده از متریال مقاوم، بخش جداییناپذیر طراحی مهندسی است.
انتخاب اشتباه محل نصب
قرار دادن و نصب ساپورتها در مکانهای نامناسب، مانند نقاط با دسترسی محدود یا مسیرهای با تداخل، میتواند باعث افزایش تنش، جابجایی تجهیزات و مشکلات اجرایی شود. جانمایی دقیق ساپورتها در نقشه و بررسی همزمان با سایر سیستمها، از اشتباهات رایج جلوگیری میکند.
عدم هماهنگی با سازه
طراحان گاهی بدون هماهنگی با تیم سازه، ساپورتها را در مکانهایی پیشنهاد میدهند که سازه تحمل کافی ندارد یا نصب آن با محدودیت مواجه است. این مسئله منجر به تغییرات پرهزینه، دوبارهکاری و کاهش ایمنی میشود. هماهنگی میان تیم MEP و سازه، شرط لازم برای اجرای موفق پروژه است.

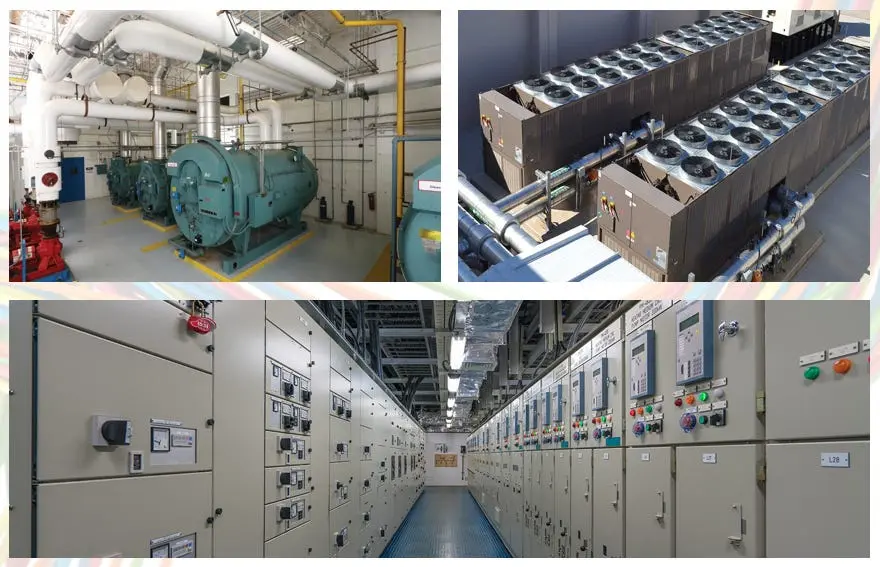

تاثیر طراحی اصولی ساپورت بر طول عمر سیستم
یک طراحی مهندسی و اصولی ساپورت MEP نه تنها عملکرد تجهیزات را بهینه میکند، بلکه مستقیماً بر طول عمر، ایمنی و بهرهوری سیستم تأثیر میگذارد. رعایت استانداردها و محاسبات دقیق در طراحی، مزایای زیر را برای پروژه به همراه دارد:
کاهش تعمیرات
طراحی صحیح ساپورت باعث میشود بارها بهطور یکنواخت منتقل شوند و فشار غیرضروری به تجهیزات وارد نشود. این موضوع میزان خرابی و نیاز به تعمیرات مکرر را کاهش میدهد و هزینههای نگهداری در طول عمر سیستم را به حداقل میرساند.
ایمنی
یک ساپورت مهندسی شده از سقوط یا جابجایی تجهیزات جلوگیری میکند و شرایط بهرهبرداری ایمن را تضمین میکند. ایمنی کارکنان و ساختمان در پروژههایی با تجهیزات سنگین و سیستمهای مکانیکی و الکتریکی حساس، وابسته به طراحی دقیق ساپورت است.

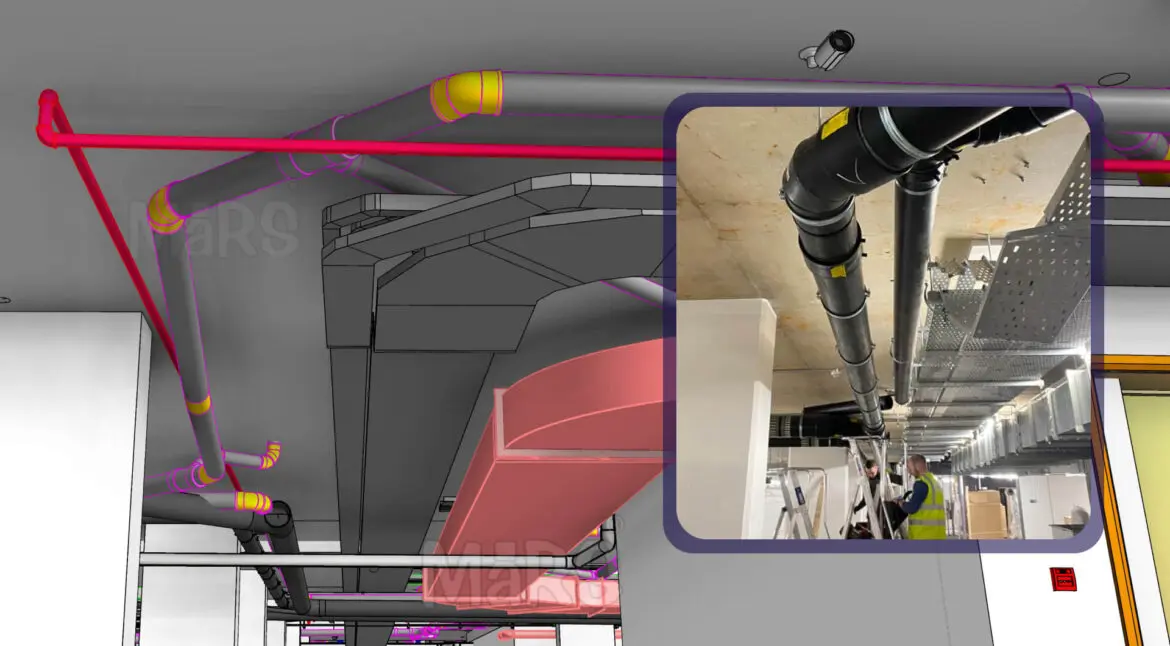

کاهش نویز و لرزش
کنترل ارتعاشات و لرزشها، یکی از نتایج مهم طراحی اصولی ساپورت است. کاهش لرزش، علاوه بر بهبود راحتی کاربران و محیط، مانع از آسیب به تجهیزات و سازه میشود و از تشدید مشکلات عملکردی جلوگیری میکند.
بهرهوری انرژی
تجهیزاتی که بهدرستی ساپورت شدهاند، با کمترین فشار و اصطکاک کار میکنند. این امر مصرف انرژی را کاهش داده و کارایی سیستمهای مکانیکی و الکتریکی را افزایش میدهد، بهویژه در پروژههای بزرگ HVAC و تأسیسات صنعتی.
جمعبندی
طراحی ساپورت MEP، پایه و اساس اجرای موفق هر پروژه تأسیساتی است. رعایت اصول مهندسی، تحلیل دقیق بارها و لرزشها، و پیروی از استانداردهای بینالمللی، تضمین میکند که سیستمهای مکانیکال، الکتریکال و سازهای بهصورت هماهنگ عمل کنند و عملکرد پایدار و ایمن داشته باشند.
یک طراحی اصولی، علاوه بر افزایش ایمنی و کاهش تعمیرات، باعث کاهش نویز و ارتعاش و افزایش بهرهوری انرژی میشود. همچنین، انتخاب تجهیزات و متریال مطابق استانداردهای معتبر، بدون آنکه به برند خاصی اشاره شود، نقش حیاتی در دوام و کیفیت بلندمدت سیستم ایفا میکند.
در نهایت، نگاه مهندسی به طراحی ساپورت، نه تنها کلید پیشگیری از مشکلات اجرایی و تعمیراتی است، بلکه زمینهساز موفقیت پروژه از مرحله طراحی تا بهرهبرداری خواهد بود.
همچنین بخوانید:
- انواع ساپورت تاسیساتی (ثابت، آویزی، دیواری، صنعتی، آنتیویبره)
- ساپورت آنتی ویبره چیست؟ کاربرد، انواع و راهنمای انتخاب
پرسشهای متداول درباره طراحی ساپورت MEP
۱. طراحی ساپورت MEP چه تفاوتی با طراحی اجرایی دارد؟
طراحی ساپورت MEP بر اساس محاسبات مهندسی انجام میشود و شامل تحلیل بار، کنترل لرزش و هماهنگی با سازه است. در حالیکه طراحی اجرایی صرفاً به انتخاب نوع ساپورت و نصب آن در کارگاه مربوط میشود.
۲. چرا تحلیل لرزش در طراحی ساپورت اهمیت دارد؟
نادیده گرفتن لرزش میتواند باعث آسیب به تجهیزات، کاهش عمر مفید سیستم و ایجاد نویز در ساختمان شود. تحلیل ارتعاش، پایه طراحی ساپورت پایدار و ایمن است.
۳. چه استانداردهایی در طراحی ساپورت MEP باید رعایت شوند؟
استانداردهای رایج شامل ASHRAE، SMACNA، ASTM و EN/DIN هستند. این استانداردها الزامات بارگذاری، لرزش، ایمنی و دوام ساپورتها را مشخص میکنند.
۴. خطاهای رایج در طراحی ساپورت MEP چیست؟
از جمله اشتباهات متداول میتوان به نادیده گرفتن لرزش، عدم توجه به خوردگی، انتخاب نادرست محل نصب و عدم هماهنگی با سازه اشاره کرد.
۵. طراحی اصولی ساپورت چه تاثیری بر طول عمر سیستم دارد؟
طراحی صحیح باعث کاهش تعمیرات، افزایش ایمنی، کاهش نویز و لرزش و بهبود بهرهوری انرژی میشود. همچنین دوام تجهیزات و پایداری سیستم را تضمین میکند.
