ساپورت تاسیساتی یکی از مهمترین اجزای اجرا و پایدارسازی سیستمهای مکانیکی و تأسیساتی در ساختمانها، صنایع و پروژههای عمرانی است. هرجا لولهکشی، داکت، کابلکشی، تجهیزات تهویه، یا خطوط انتقال وجود داشته باشد، یک ساختار نگهدارنده مطمئن لازم است تا وزن، ارتعاش، نیروهای جانبی و تغییرات حرارتی را کنترل کرده و از آسیبدیدگی تأسیسات جلوگیری کند. این ساختار نگهدارنده همان ساپورت تاسیساتی است.
ساپورتها در گذشته اغلب بهصورت سنتی و با آهنکشی ساخته میشدند، اما امروزه بهدلیل نیاز به سرعت، دقت، ایمنی، استانداردسازی و قابلیت توسعه، سیستمهای ساپورت مدولار جایگزین روشهای قدیمی شدهاند. این سیستمها با استفاده از پروفیلهای سیاسترات، انواع اتصالات، براکتها، مهرهها، رولبولتها و قطعات متنوع، امکان طراحی و نصب هر نوع ساپورت را فراهم میکنند؛ از ساپورت لوله و تجهیزات گرفته تا ساپورت تهویه، ساپورت دیواری، سقفی و طبقهای.
در این مقاله بهصورت جامع، اصولی و کاملاً کاربردی بررسی میکنیم که:
-
ساپورت تاسیساتی چیست و چه کاربردهایی دارد؟
-
اجزای اصلی یک ساپورت استاندارد کداماند؟
-
انواع مختلف ساپورتها چگونه دستهبندی میشوند؟
-
تفاوت ساپورت مدولار با روشهای سنتی چیست؟
-
استانداردها و ضوابط طراحی ساپورت کداماند؟
-
چگونه بر اساس لوله، تجهیزات یا وزن، ساپورت مناسب را انتخاب کنیم؟
اگر پیمانکار، مهندس تاسیسات، مجری پروژه یا حتی صاحب کسبوکار ساختمانی هستید، این مطلب یک راهنمای کامل و بهروز برای شناخت و انتخاب بهترین سیستم ساپورت تاسیساتی برای پروژه شماست.

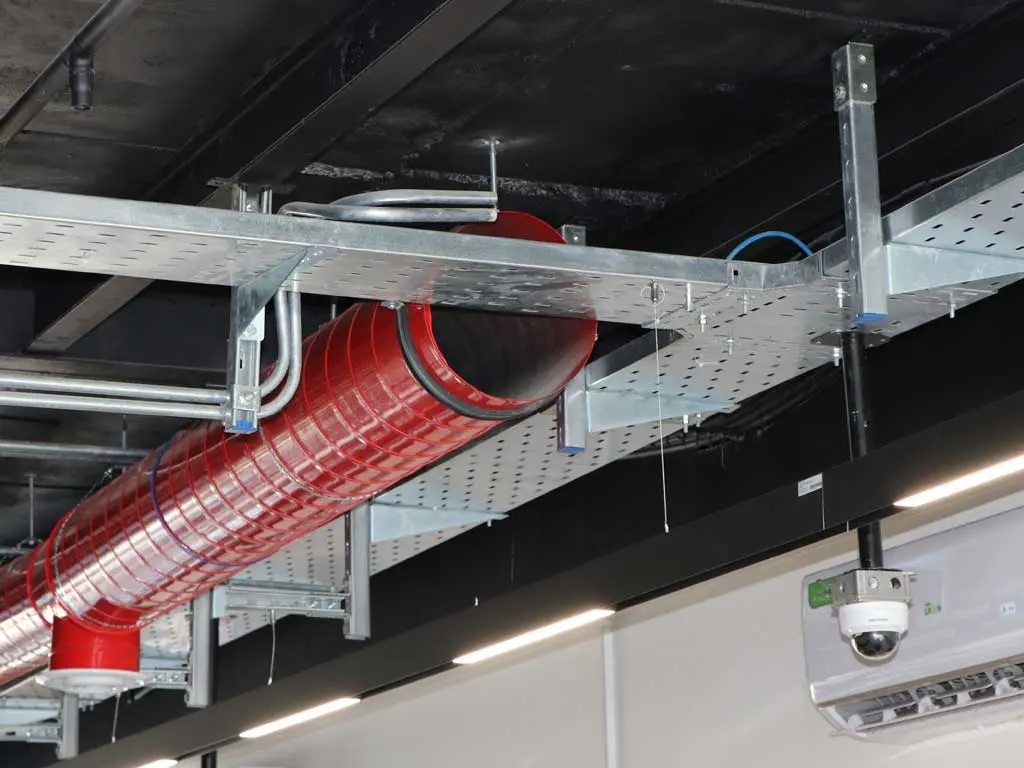

ساپورت تاسیساتی چیست؟
ساپورت تاسیساتی یک سازه فلزی است که وظیفهاش نگهداشتن و ثابت نگهداشتن لولهها، کانالهای تهویه، کابلها، مخازن و تجهیزات تأسیساتی است.
به زبان ساده، هر چیزی که در ساختمان نصب شده و باید در جای خودش محکم بماند و تکان نخورد، به یک ساپورت نیاز دارد.
ساپورت باعث میشود:
-
لولهها آویزان نشوند
-
داکتها در اثر وزن یا لرزش سقوط نکنند
-
کابلکشی از مسیر مشخص عبور کند
-
تجهیزات در برابر نیروهای جانبی (مثلاً زلزله یا ضربه) جابهجا نشوند
به همین دلیل در تمام پروژههای کوچک و بزرگ، از ساختمان مسکونی تا صنایع سنگین، ساپورتگذاری یکی از مراحل حیاتی اجرا است.
تعریف مهندسی ساپورت تاسیساتی (MEP)
در مهندسی مکانیک، برق و لولهکشی (MEP)، ساپورت تاسیساتی به مجموعهای از پروفیلها، ریلها، اتصالات ساپورت، بستها و مهاربندها گفته میشود که برای:
-
انتقال بار مرده و زنده تأسیسات
-
محدودکردن جابهجایی
-
کنترل ارتعاش
-
مهار جانبی و مقاومسازی
طراحی و نصب میشوند.
ساپورتها میتوانند:
-
سقفی
-
دیواری
-
زمینی
-
معلق
-
مدولار
-
یا ساختهشده به روش سنتی باشند.
اما استانداردترین و ایمنترین نوع، ساپورت مدولار تاسیساتی است که شامل پروفیل سیاسترات و مجموعهای از اتصالات ساپورت میباشد.
چرا به ساپورت تاسیساتی نیاز داریم؟
ساپورت، ستون فقرات عملکرد صحیح تأسیسات است.
اگر ساپورت نباشد:
-
لولهها در اثر وزن خم یا شکسته میشوند
-
داکت هوا افتادگی پیدا میکند
-
لرزش تجهیزات باعث انتقال نویز به ساختمان میشود
-
کابلکشی نظم و مسیر استاندارد خود را از دست میدهد
-
تجهیزات سنگین خطر سقوط دارند
-
در زلزله، تاسیسات بدون ساپورت مقاومتی از خود نشان نمیدهند
بنابراین وجود ساپورت تاسیساتی هم برای ایمنی ساختمان و هم دوام تجهیزات ضروری است.
نقش ساپورت در ایمنی، تحمل وزن و جلوگیری از لرزش
نقش ساپورت تاسیساتی در سه بخش حیاتی است:
۱. تحمل وزن و انتقال بار
ساپورت بار لولهها، داکتها، مخازن کوچک و تجهیزات را گرفته و آن را به سازه اصلی منتقل میکند.
بدون ساپورت استاندارد، وزن تأسیسات مستقیماً به سقف کاذب یا مصالح ضعیف منتقل شده و خطر شکست بالا میرود.
۲. جلوگیری از لرزش و نویز
در بسیاری از پروژهها، ارتعاش تجهیزات:
-
چیلر
-
پمپ
-
هواساز
-
داکت فن
-
خطوط لوله
میتواند باعث آسیب و ایجاد صدا شود. ساپورتها با استفاده از بستهای ضدلرزه، اتصالات انعطافپذیر و ریلهای مناسب این ارتعاش را کنترل میکنند.
۳. افزایش ایمنی سازه و عملکرد تأسیسات
ساپورت تاسیساتی نقش یک مهارکننده اصلی را در پروژه ایفا میکند و از:
-
سقوط اجزا
-
جابهجایی در حادثه
-
آتشسوزی ناشی از پارگی لولهها
-
خسارت به تجهیزات گرانقیمت
جلوگیری میکند.
اجزای اصلی ساپورت تاسیساتی (معرفی کامل بر اساس محصولات)
ساپورت تاسیساتی از چند جزء اصلی تشکیل شده است که هر کدام وظیفه مشخصی در تحمل بار، مهار ارتعاش، اتصال به سازه و نگهداری لولهها دارند.
در سیستمهای مدولار، این اجزا کاملاً استاندارد و قابل ترکیب هستند و دقیقاً محصولاتی هستند که در مجموعه بانیبست ارائه میشوند.
در ادامه، تمام اجزای اصلی ساپورت را بهصورت تفصیلی و لینکساز معرفی میکنیم:

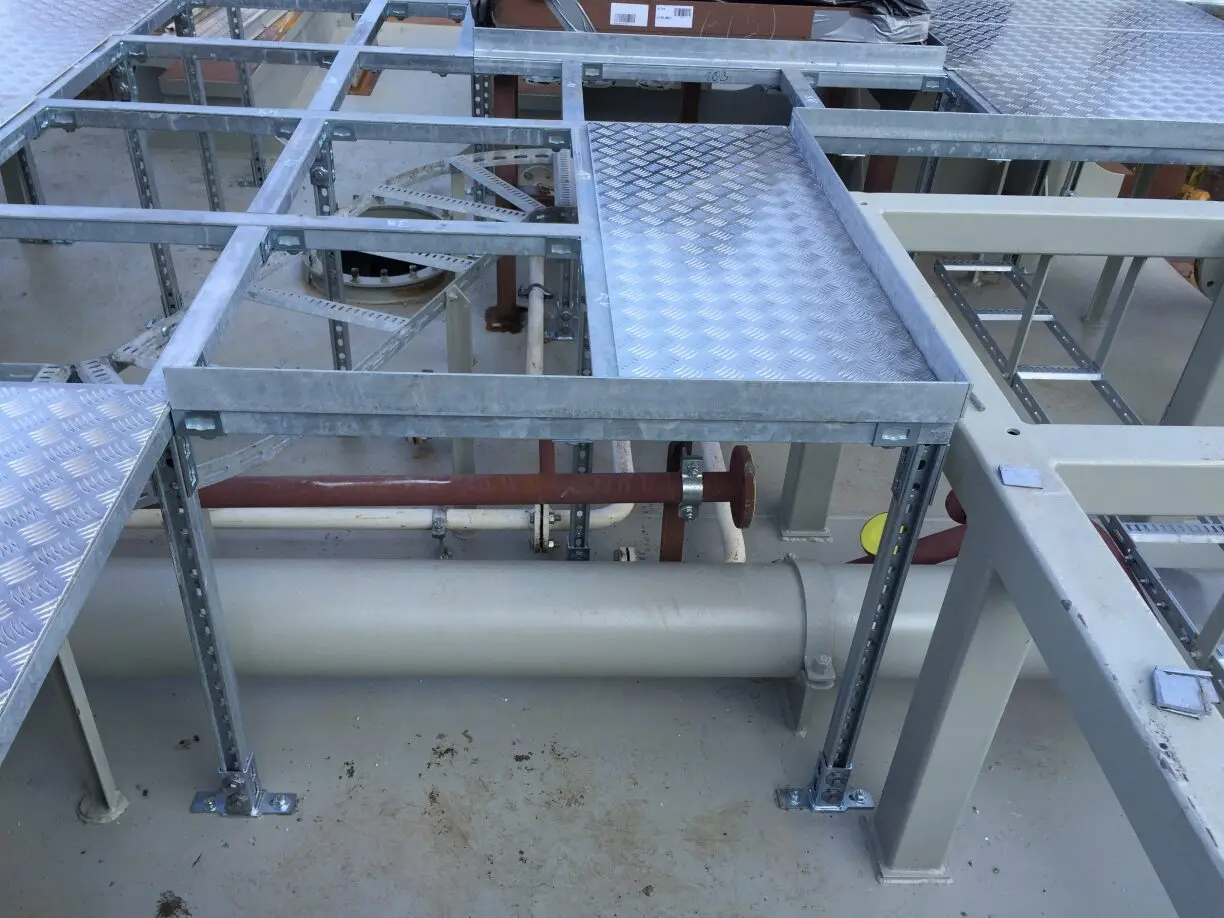

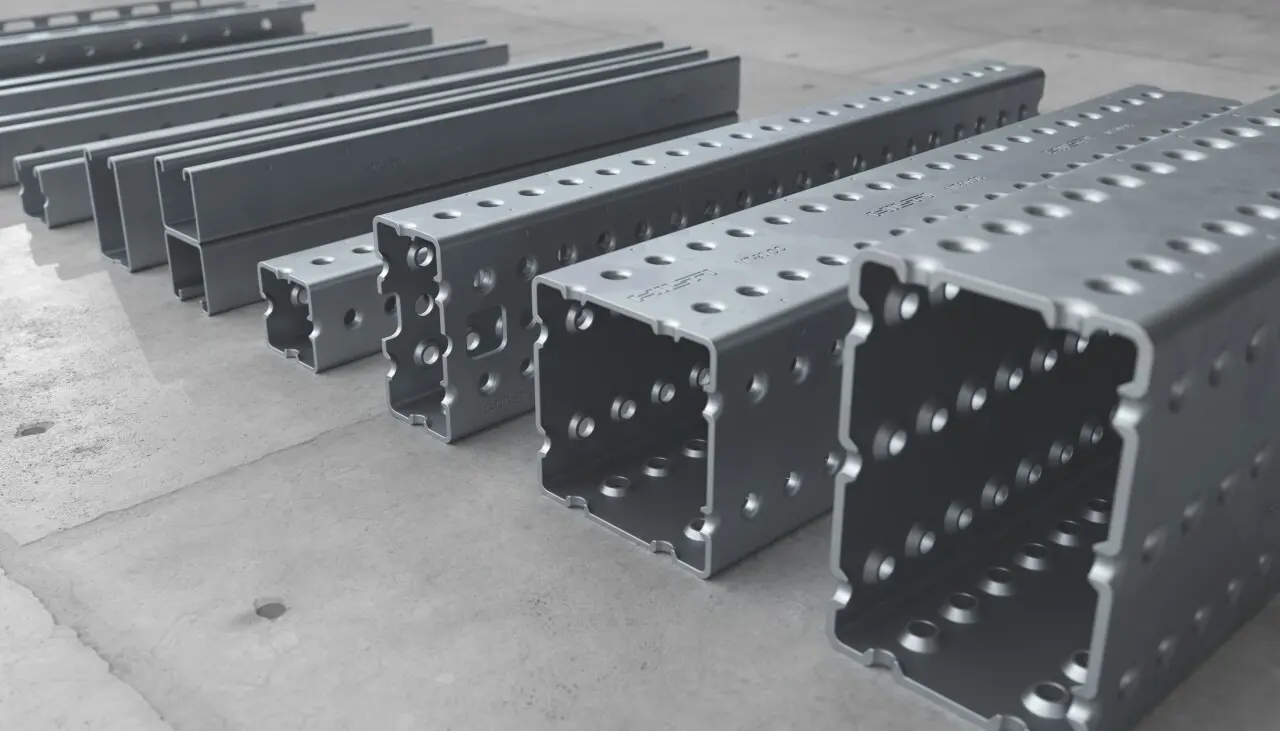

پروفیل و ریل سیاسترات
پروفیل و ریل سیاسترات (C-Strut) شاسی اصلی سیستم ساپورت محسوب میشود و تمام اجزای دیگر روی آن نصب میشوند.
نقش پروفیل سیاسترات در ساپورت
-
تحمل و انتقال بار لولهها و تجهیزات
-
ایجاد چهارچوب پایدار برای نصب اتصالات
-
امکان اجرای ساپورت سقفی، دیواری و زمینی
-
سرعت بالا در نصب بدون نیاز به جوشکاری
سیاستراتها در پروژههای MEP بسیار کاربردی هستند زیرا قابلیت نصب انواع اتصالات ساپورت با پیچ و مهره را دارند.
انواع پروفیل و ریل سیاسترات
در بانیبست معمولاً پروفیلها در چند نوع اصلی ارائه میشوند:
-
پروفیل گالوانیزه گرم – مناسب سقف و دیوار
-
پروفیل استیل 304 – مقاوم در رطوبت
-
پروفیل استیل 316 – مناسب محیطهای خورنده
-
پروفیل پانچشده – مخصوص ساپورت مدولار و نصب اتصالات

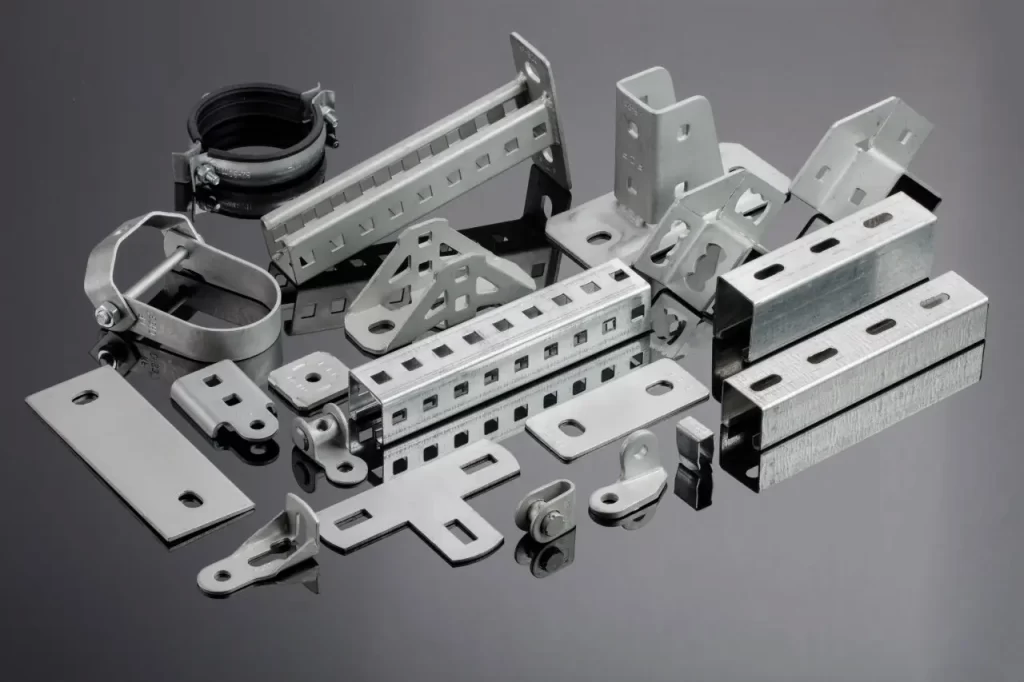

اتصالات ساپورت تاسیساتی
اتصالات ساپورت همان قطعاتی هستند که امکان ساخت یک ساپورت مدولار را فراهم میکنند.
در واقع بدون این اتصالات، پروفیلها هیچ کاربردی ندارند.
انواع اتصالات ساپورت
در سیستم بانیبست، اتصالات زیر بهصورت استاندارد وجود دارند:
-
زانویی
-
گوشه و نبشی
-
پلیتها
-
کانکشنها و براکتها
-
اتصالات سقفی و دیواری
-
بستهای اتصال به ریل
هر اتصال نقش مشخصی دارد؛ برای مثال زانوییها جهت تغییر مسیر ساپورت، پلیتها برای انتقال بار و براکتها برای اجرای ساپورتهای معلق استفاده میشوند.
پیچ، مهره و واشر
مهره و واشر کوچکترین اجزای ساپورت هستند، اما عملکرد کل سازه به کیفیت و انتخاب صحیح آنها وابسته است.

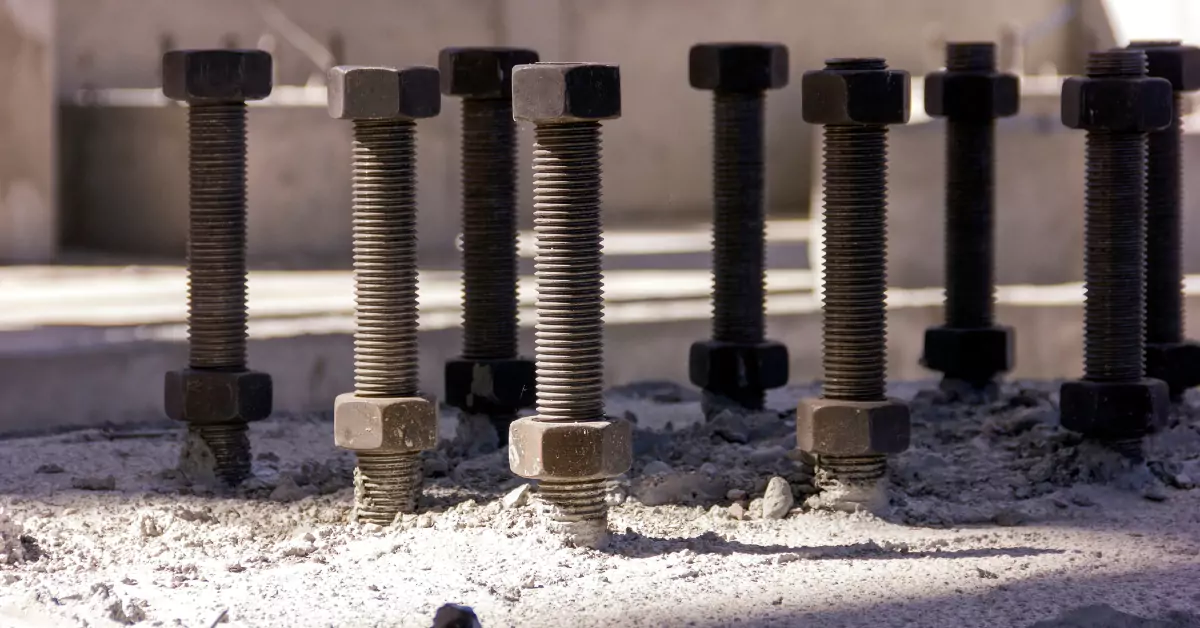

نقش پیچ و مهره در ساخت ساپورت
-
اتصال ایمن پروفیلها به اتصالات
-
امکان باز و بسته شدن سریع ساپورت
-
تحمل نیروهای کششی و برشی
-
افزایش مقاومت سازه
در سیستم مدولار، تمام اتصالات بدون جوشکاری و فقط با پیچ و مهره انجام میشود.
تفاوت انواع مهرهها در ساپورت
در بانیبست معمولاً چند نوع مهره کاربردی داریم:
-
مهره معمولی – اتصال پایه
-
مهره واشردار – افزایش سطح تماس و جلوگیری از شلشدن
-
مهره الویل / T-Nut – مخصوص ریل سیاسترات
-
مهرههای مقاوم در برابر لرزش
این قطعات در ظاهر کوچک هستند، اما بخش اصلی پایداری ساپورت را تشکیل میدهند.

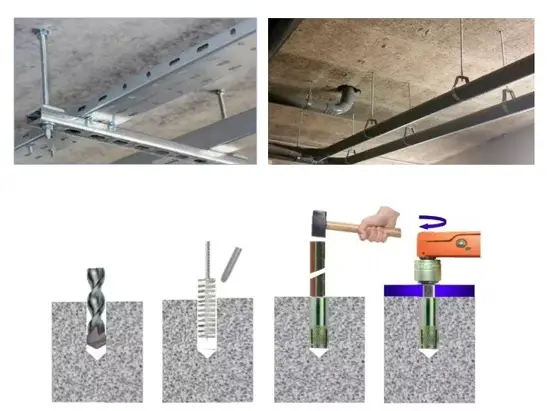

رول بولت و انکر
انکر و رول بولت وظیفه دارند ساپورت را به سازه اصلی ساختمان ثابت کنند.
عملاً بدون رول بولت، هیچ ساپورتی وجود نخواهد داشت.
کاربرد رول بولت در ساپورت
-
اتصال ساپورت به سقف بتنی
-
اتصال سازه مدولار به دیوار
-
تحمل بارهای سنگین
-
مقاومسازی در برابر زلزله
انواع رول بولت و انکر
-
رول بولت چهارپاره
-
رول بولت سقفی
-
انکر شیمیایی
-
هیلتی بولت
هرکدام برای تیپ خاصی از بارگذاری و جنس سازه انتخاب میشوند.
بست و نگهدارنده لوله
بست بهطور مستقیم وظیفه نگهداشتن و مهار لولهها را برعهده دارد.
انواع بست لوله
انواع بست لوله مطابق محصولات بانیبست:
-
بست دو تکه – مناسب لوله آب و فاضلاب
-
بست عایقدار – مخصوص چیلر، تهویه و لولههای گرم
-
بست ریلدار – نصب سریع روی ریل سیاسترات
-
بست آنتی ویبره – برای پمپ، موتورخانه و چیلر
-
U-Bolt / بست رکابی – برای لولههای سنگین صنعتی
-
بست پایهدار – مناسب نصب روی زمین و دیوار
نقش بستها در ساپورت
-
جلوگیری از جابهجایی لوله
-
مهار ارتعاش
-
تحمل وزن و انتقال بار به ساپورت
-
تنظیم مسیر لولهکشی
این بخش ارتباط مستقیم با محصولات موجود در سایت دارد و پایه اصلی فروش است.

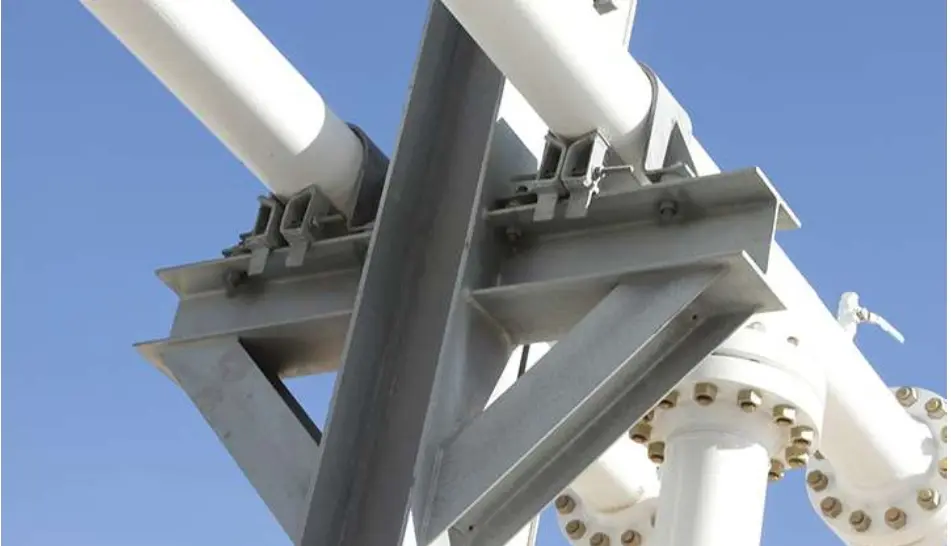

انواع ساپورت تاسیساتی (با مثال پروژهای)
انواع ساپورت تاسیساتی بسته به نوع نصب، کاربرد و محل پروژه به چند دسته اصلی تقسیم میشوند. در ادامه هر نوع ساپورت را معرفی میکنیم تا کاربرد عملی آنها روشن شود.

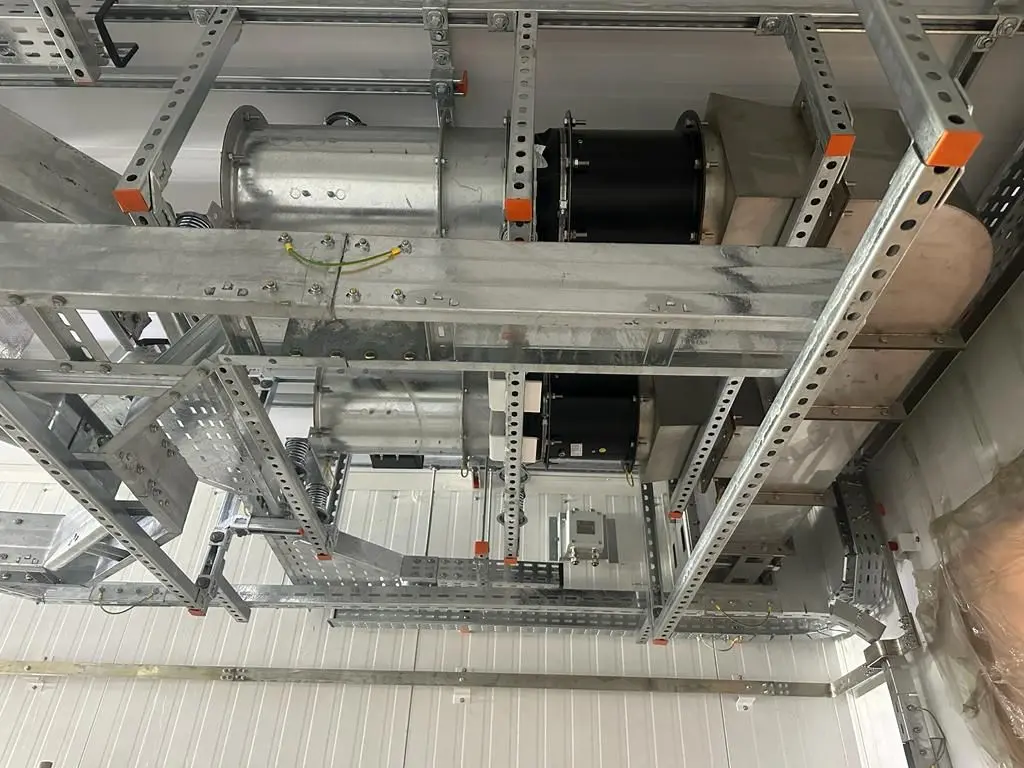

ساپورت ثابت
ساپورت ثابت، لولهها و تجهیزات را در یک موقعیت مشخص نگه میدارد و حرکت آنها را محدود میکند.
ویژگیها:
-
تحمل بار بالا
-
نصب روی دیوار یا زمین
-
کنترل دقیق مسیر لولهها

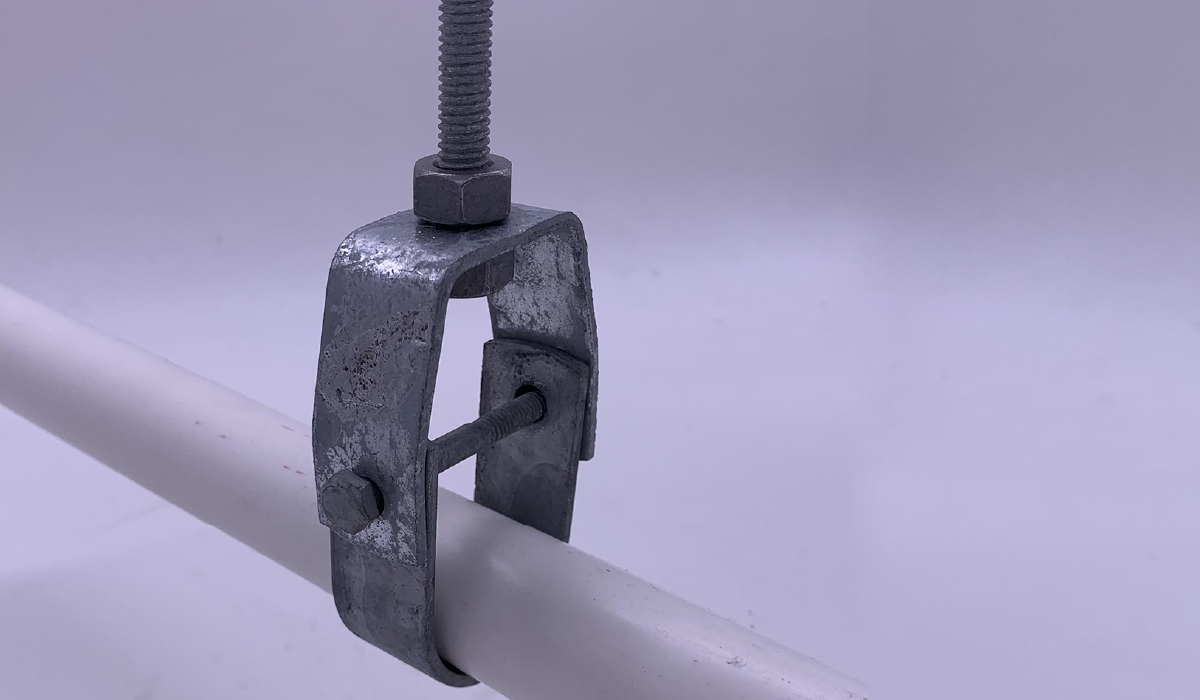

ساپورت آویزی
این ساپورتها از سقف یا تیرهای فلزی آویزان میشوند و لولهها، داکتها یا کانالها را نگه میدارند.
ویژگیها:
-
مناسب فضاهای با کف آزاد
-
قابل استفاده برای خطوط تهویه و لولههای آب سرد و گرم
-
نیازمند انتخاب دقیق انکر و رول بولت برای ایمنی

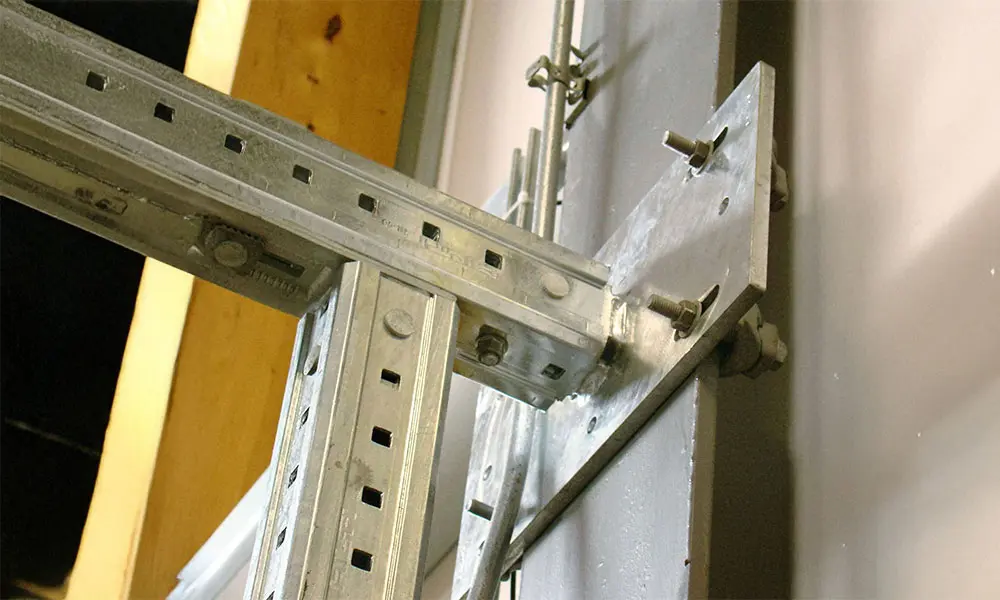

ساپورت دیواری
ساپورت دیواری روی دیوار نصب میشود و برای مسیرهای کوتاه یا نصب تجهیزات سبک کاربرد دارد.
ویژگیها:
-
نصب سریع و کمهزینه
-
مناسب فضاهای محدود
ساپورت صنعتی
ساپورت صنعتی برای پروژههای سنگین و خطوط انتقال پر بار کاربرد دارد، مانند کارخانهها، نیروگاهها یا پالایشگاهها.
ویژگیها:
-
تحمل وزن بسیار بالا
-
معمولاً از استیل مقاوم یا گالوانیزه گرم ساخته میشوند
-
نصب با رول بولت یا انکر شیمیایی

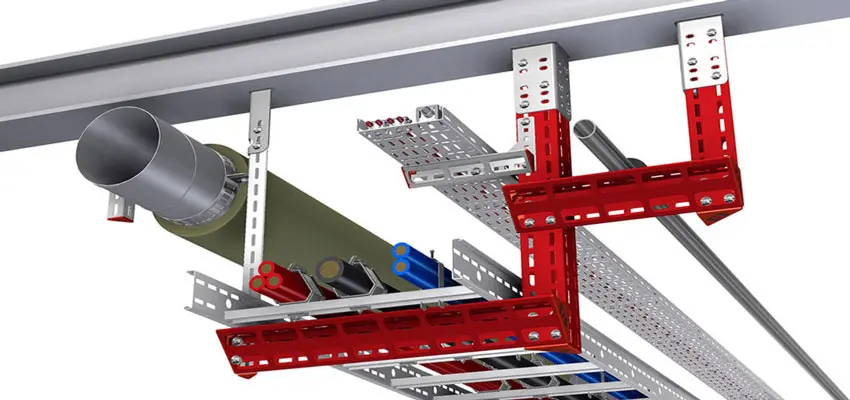

ساپورت مدولار (سیاسترات)
ساپورت مدولار با استفاده از پروفیل سیاسترات و اتصالات استاندارد ساخته میشود و امکان طراحی سریع و انعطافپذیر را فراهم میکند.
ویژگیها:
-
قابل توسعه و تغییر مسیر
-
سرعت نصب بالا
-
کاهش خطاهای اجرایی
مثال پروژهای: در یک پروژه بیمارستانی بزرگ، مسیرهای تهویه، لوله و کابل با ریل سیاسترات طراحی شدهاند تا در صورت نیاز به تغییر مسیر، بدون بازسازی سازه، سیستم بهراحتی اصلاح شود.
ساپورت آنتیویبره
ساپورت آنتی ویبره برای کنترل لرزش و کاهش انتقال نویز به ساختمان یا تجهیزات حساس استفاده میشود.
ویژگیها:
-
مناسب برای موتورخانه، چیلر و پمپ
-
دارای لرزهگیر و عایق لاستیکی
ساپورت مدولار چیست؟
ساپورت مدولار نوعی سیستم نگهدارنده پیشساخته است که برای نصب لولهها، داکتها، کابلها و تجهیزات تأسیساتی استفاده میشود. در این سیستم، پروفیلهای استاندارد سیاسترات (C-Strut)، اتصالات ساپورت، پیچ و مهره و بستهای متنوع به صورت ماژولار کنار هم قرار میگیرند تا هر نوع ساپورت سقفی، دیواری یا زمینی را بسازند.
به عبارت ساده، ساپورت مدولار قابلیتی شبیه لگو دارد: میتوان اجزای استاندارد را در کنار هم چید و هر نوع ساختار نگهدارنده دلخواه را طراحی و نصب کرد.
مزایای ساپورت مدولار
۱. سرعت نصب بالا
با استفاده از پروفیلها و اتصالات استاندارد، زمان نصب به شدت کاهش مییابد و نیازی به جوشکاری یا برش سفارشی نیست.
۲. انعطافپذیری و قابلیت توسعه
در پروژههای بزرگ، اگر مسیر لوله یا تجهیزات تغییر کند، سیستم مدولار به راحتی قابل اصلاح است.
۳. ایمنی و تحمل بار بالا
ریل سیاسترات و اتصالات استاندارد، بارهای سنگین و ارتعاش تجهیزات را تحمل میکنند و احتمال سقوط یا خمیدگی لولهها را کاهش میدهند.
۴. استانداردسازی و کیفیت یکنواخت
تمام قطعات پیشساختهاند و بر اساس استانداردهای جهانی MEP طراحی شدهاند.
۵. کاهش هزینه و خطاهای اجرایی
نیاز به برش و جوشکاری کمتر است، خطای نصب کاهش مییابد و در نتیجه هزینه پروژه پایین میآید.
مثال پروژهای: در یک بیمارستان بزرگ، مسیرهای تهویه و لولههای آب گرم با ریل سیاسترات طراحی و نصب شدهاند. هنگامی که نیاز به تغییر مسیر خطوط وجود داشت، تنها با باز کردن چند پیچ و جابهجایی اتصالات، مسیر جدید اجرا شد بدون اینکه سازه آسیب ببیند.
کاربرد ساپورت مدولار
-
ساختمانهای تجاری و اداری: مسیرهای تهویه، لولههای آب و فاضلاب
-
پروژههای صنعتی: خطوط انتقال بخار، آب خنککننده و گاز
-
موتورخانهها و تجهیزات مکانیکی: پمپها، چیلرها و هواسازها
-
پروژههای بیمارستانی و حساس: امکان تغییر سریع مسیر تأسیسات در حین بهرهبرداری

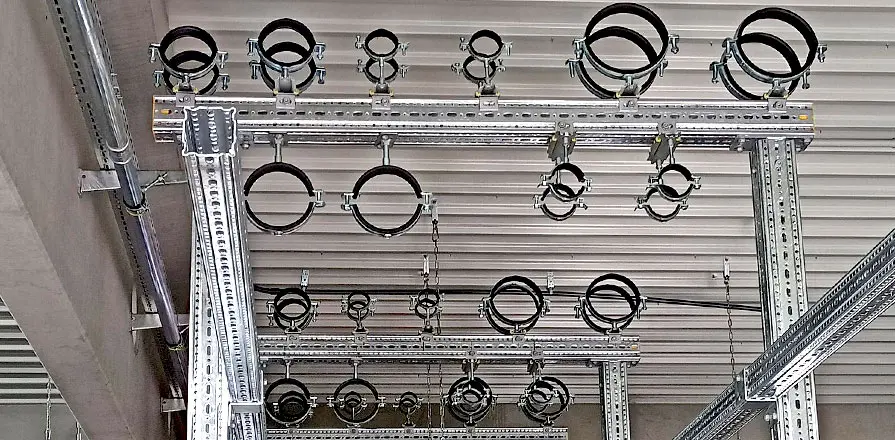

جدول مقایسه ساپورت مدولار با ساپورت سنتی
| ویژگی | ساپورت سنتی | ساپورت مدولار |
|---|---|---|
| روش نصب | جوشکاری، برش سفارشی | پیچ و مهره، اتصالات استاندارد |
| سرعت نصب | کند | سریع |
| انعطافپذیری | کم | بسیار بالا |
| قابلیت توسعه | سخت و پرهزینه | آسان و کمهزینه |
| تحمل بار | محدود به طراحی اولیه | قابل تنظیم با پروفیل و اتصالات استاندارد |
چرا در پروژههای بزرگ همیشه از ریل سیاسترات استفاده میشود؟
-
انعطافپذیری بالا: امکان ساخت ساپورت سقفی، دیواری، زمینی و معلق با همان پروفیلها
-
تطبیقپذیری با اتصالات متنوع: زانویی، پلیت، براکت و بستهای استاندارد
-
تحمل بار سنگین و ارتعاش: مخصوص پروژههای صنعتی و بیمارستانی
-
نصب سریع و کاهش خطا: بدون نیاز به جوشکاری یا برش سفارشی
در پروژههای بزرگ که مسیر تأسیسات پیچیده است، استفاده از ریل سیاسترات، ایمنی، سرعت و انعطافپذیری را همزمان فراهم میکند و هزینههای نگهداری و اصلاح مسیر را کاهش میدهد.

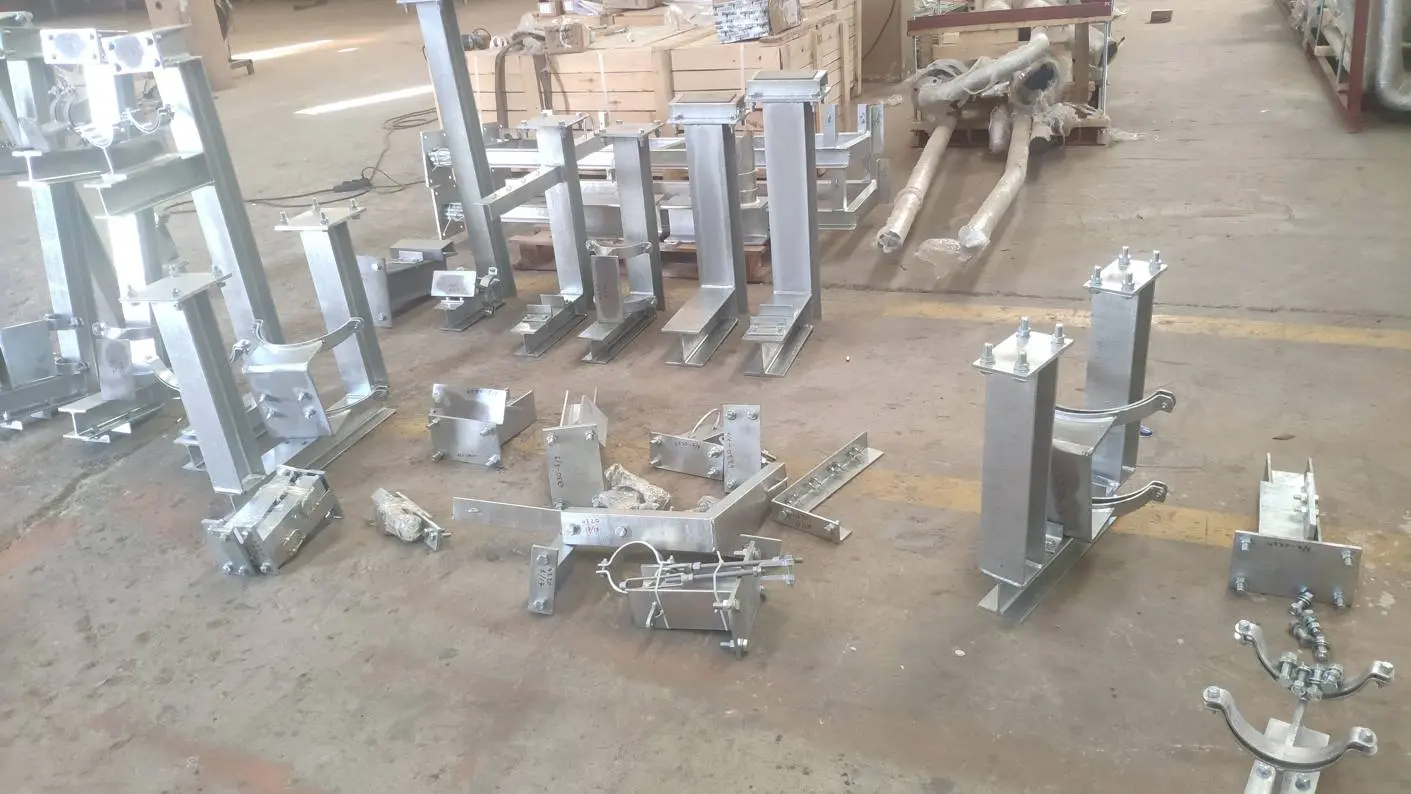

مراحل نصب ساپورت تاسیساتی
نصب صحیح ساپورت تاسیساتی از اهمیت بالایی برخوردار است، زیرا هر خطا در انتخاب پروفیل، اتصال یا انکر میتواند باعث افتادگی، لرزش یا آسیب به تجهیزات شود. در ادامه، مراحل نصب ساپورت تاسیساتی به ترتیب توضیح داده شده است.
انتخاب پروفیل
پروفیلها شاسی اصلی ساپورت هستند و نوع آنها بسته به محل نصب، وزن بار و محیط پروژه انتخاب میشود.
نکات مهم:
-
برای بارهای سبک تا متوسط، پروفیل گالوانیزه کافی است.
-
در محیطهای مرطوب یا خورنده، پروفیل استیل 304 یا 316 مناسب است.
-
پروفیل پانچشده برای نصب سریع اتصالات مدولار استفاده میشود.
مثال پروژهای: در یک پروژه اداری، برای مسیر لولههای آب سرد از پروفیل گالوانیزه گرم استفاده شد تا هم وزن سبک را تحمل کند و هم نصب سریع انجام شود.
انتخاب اتصالات
اتصالات ساپورت شامل زانویی، پلیت، براکت و کانکشنها هستند که پروفیلها را به هم وصل میکنند.
نکات مهم:
-
تعداد و نوع اتصالات به مسیر لوله و نوع ساپورت بستگی دارد.
-
اتصالات مقاوم در برابر لرزش برای موتورخانه و تجهیزات صنعتی ضروری است.
مثال پروژهای: برای ساپورت سقفی کانال HVAC در یک بیمارستان، از براکتهای سقفی و زانویی برای تغییر مسیر استفاده شد.
انتخاب انکر
انکر و رول بولتها، ساپورت را به سازه اصلی متصل میکنند. انتخاب درست آنها باعث ایمنی و تحمل بار میشود.
نکات مهم:
-
برای سقف بتنی، رول بولت چهارپاره یا هیلتی بولت استفاده شود.
-
برای دیوار یا سازه سبک، انکر مکانیکی یا شیمیایی مناسب است.
مثال پروژهای: در یک کارخانه صنعتی، برای ساپورت خطوط بخار از انکر شیمیایی با تحمل بار بالا استفاده شد تا ایمنی کامل برقرار شود.
بررسی بار
قبل از نصب نهایی، باید بار مرده و زنده سیستم محاسبه و بررسی شود.
نکات مهم:
-
وزن لوله، تجهیزات و محتویات آنها محاسبه شود.
-
فاصله بین ساپورتها بر اساس نوع لوله و جنس تعیین شود.
-
در صورت نیاز، ساپورتهای آنتیویبره برای کنترل لرزش اضافه شود.
مثال پروژهای: در یک ساختمان مسکونی، فاصله ساپورتها برای لوله آب گرم طبق جدول استاندارد MEP انتخاب شد تا افتادگی لولهها اتفاق نیفتد.
نصب نهایی و تست
پس از انتخاب پروفیل، اتصالات و انکر و بررسی بار، ساپورت نصب و تست میشود.
نکات مهم:
-
پیچ و مهرهها با گشتاور مناسب سفت شوند.
-
با ابزارهای سطحبندی و تراز، ساپورتها همسطح و عمود نصب شوند.
-
تست بار و لرزش برای پروژههای صنعتی یا بیمارستانی انجام شود.
مثال پروژهای: در موتورخانه هتل، پس از نصب ساپورتها برای پمپها و چیلر، تست لرزش انجام شد تا مطمئن شوند ارتعاش به سازه منتقل نمیشود و ایمنی کامل برقرار است.
معیارهای انتخاب بهترین ساپورت برای پروژه شما
انتخاب ساپورت مناسب برای هر پروژه، نیازمند توجه به چند معیار کلیدی است تا ایمنی، طول عمر و عملکرد صحیح تأسیسات تضمین شود.
وزن و نوع بار
بار لولهها، تجهیزات و محتویات آنها تعیین میکند که چه نوع ساپورتی انتخاب شود. ساپورت باید قادر باشد وزن مرده (وزن خود لوله و ساپورت) و بار زنده (محتویات و نیروهای جانبی) را تحمل کند.
محیط نصب (مرطوب، صنعتی، دما بالا)
محیط پروژه تاثیر مستقیمی بر جنس و پوشش ساپورت دارد. در محیطهای مرطوب یا خورنده، استفاده از استیل ضدزنگ توصیه میشود. برای محیطهای صنعتی با دمای بالا، انتخاب پروفیل و اتصالات مقاوم در برابر حرارت اهمیت دارد.
فاصله ساپورتها
فاصله بین ساپورتها باید بر اساس نوع لوله، وزن آن و استانداردهای مهندسی تعیین شود. فاصله نامناسب باعث خمیدگی، افتادگی یا افزایش لرزش سیستم میشود.
ضخامت ورق
ضخامت ورق پروفیل و اتصالات مستقیماً بر توان تحمل بار و پایداری ساپورت تاثیر دارد. برای بارهای سنگین، ورقهای ضخیمتر یا پروفیلهای با مقطع بزرگتر مورد نیاز است.
جنس (استیل، گالوانیزه، فولاد)
جنس ساپورت بر مقاومت، دوام و سازگاری با محیط تاثیر میگذارد:
-
استیل ضدزنگ: مقاوم در برابر رطوبت و خوردگی
-
گالوانیزه گرم: مناسب پروژههای عمومی و صنعتی با رطوبت متوسط
-
فولاد ساده: برای پروژههای کوتاهمدت و محیطهای خشک
مزایای استفاده از ساپورت تاسیساتی استاندارد
استفاده از ساپورتهای استاندارد در پروژههای تأسیساتی، نه تنها ایمنی و کیفیت اجرا را افزایش میدهد، بلکه باعث صرفهجویی در زمان و هزینه میشود. در ادامه مهمترین مزایا به تفکیک آورده شده است:
ایمنی
ساپورت استاندارد وزن لولهها، کابلها و تجهیزات را بهصورت یکنواخت منتقل میکند و خطر سقوط یا جابهجایی ناخواسته را کاهش میدهد. همچنین، کنترل ارتعاش و نیروهای جانبی باعث حفاظت سازه و تجهیزات میشود.
سرعت نصب
با استفاده از سیستمهای مدولار، پروفیلهای استاندارد و اتصالات آماده، زمان نصب کاهش مییابد و نیازی به جوشکاری یا برش سفارشی نیست. این موضوع به ویژه در پروژههای بزرگ، صرفهجویی قابل توجهی در زمان ایجاد میکند.
کاهش هزینه
ساپورت استاندارد، به دلیل کاهش خطای نصب، نیاز کمتر به تغییر مسیر و صرفهجویی در نیروی کار، هزینههای اجرایی را کاهش میدهد. همچنین، دوام بیشتر قطعات باعث کاهش هزینه نگهداری میشود.
قابلیت توسعه
سیستمهای مدولار امکان تغییر مسیر لولهها، اضافه کردن تجهیزات یا اصلاح ساپورتها را به راحتی فراهم میکنند. این انعطافپذیری برای پروژههای بزرگ و در حال توسعه بسیار حیاتی است.
مقاومت در برابر خوردگی
پروفیلها و اتصالات استاندارد اغلب از استیل ضدزنگ یا گالوانیزه گرم ساخته میشوند که مقاومت بالایی در برابر رطوبت، بخار، مواد شیمیایی و محیطهای صنعتی دارند و طول عمر سیستم را افزایش میدهند.

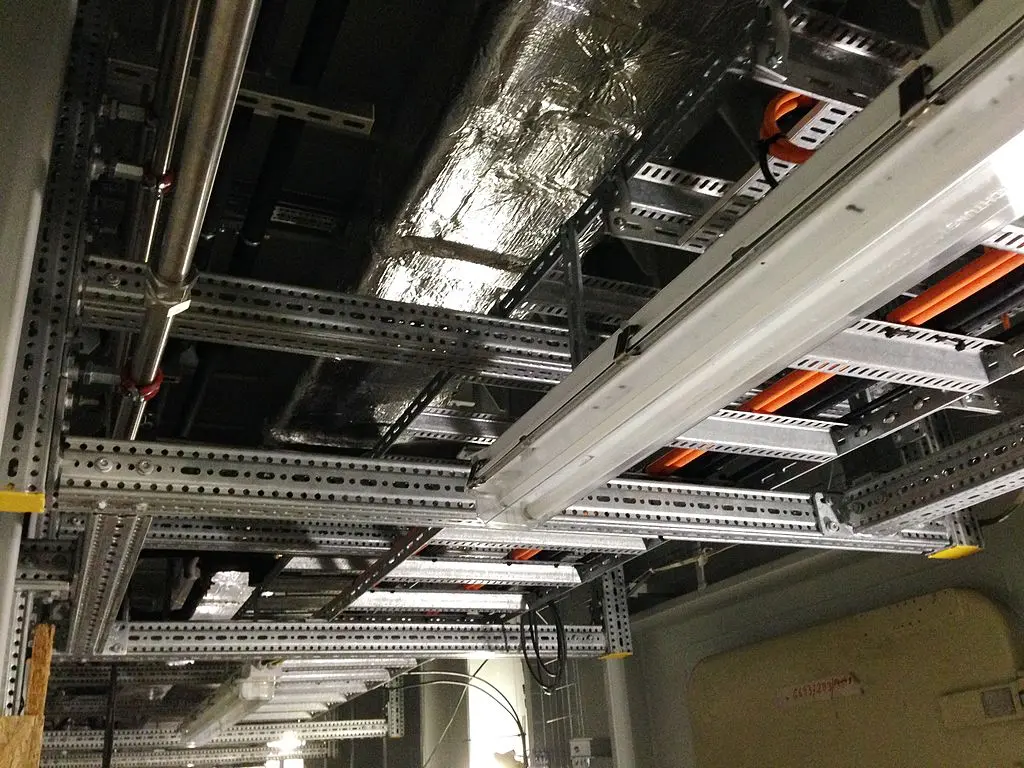

قیمت ساپورت تاسیساتی — چه عواملی آن را تعیین میکند؟
قیمت ساپورت تاسیساتی به عوامل متعددی بستگی دارد که انتخاب درست آنها هم بر کیفیت و ایمنی پروژه و هم بر صرفهجویی هزینهها تاثیرگذار است. در ادامه مهمترین فاکتورها توضیح داده شدهاند:
جنس (استیل، گالوانیزه گرم، سرد)
جنس پروفیل و اتصالات تاثیر مستقیم روی قیمت دارد:
-
استیل ضدزنگ (304 و 316): بیشترین مقاومت و طول عمر، قیمت بالاتر
-
گالوانیزه گرم: مقاومت خوب در برابر خوردگی، قیمت متوسط
-
گالوانیزه سرد: مناسب پروژههای عمومی، قیمت پایینتر
ضخامت ورق
ضخامت ورق پروفیل و اتصالات، توان تحمل بار و مقاومت ساپورت را تعیین میکند. ورقهای ضخیمتر، هزینه تولید و نصب بالاتری دارند اما ایمنی و دوام بیشتری ارائه میکنند.
برند و کیفیت
برند و کیفیت محصولات نقش مهمی در قیمت دارد:
-
برندهای معتبر مانند بانیبست استانداردهای جهانی MEP را رعایت میکنند.
-
محصولات با کیفیت پایین ممکن است قیمت کمتری داشته باشند، اما خطر خرابی و هزینه نگهداری بالاتر دارند.
نوع ساپورت
نوع ساپورت نیز بر قیمت تاثیر میگذارد:
-
ساپورت مدولار (ریل سیاسترات) نسبت به ساپورت سنتی هزینه اولیه بالاتری دارد، اما نصب سریع و قابلیت توسعه آن، در طول پروژه صرفهجویی ایجاد میکند.
-
ساپورت دیواری، سقفی، آویزی یا صنعتی هرکدام با توجه به پیچیدگی طراحی و اتصالات، قیمت متفاوتی دارند.
وزن و ابعاد
وزن لولهها و تجهیزات و ابعاد پروفیل و ساپورت، نیاز به مواد بیشتر و اتصالات بزرگتر دارد که مستقیماً قیمت را افزایش میدهد. ساپورتهای بزرگ و سنگین برای پروژههای صنعتی و خطوط انتقال نیازمند پروفیل و اتصالات مقاوم و پرهزینهتر هستند.
چرا ساپورتهای بانیبست؟
انتخاب ساپورت مناسب برای پروژههای تأسیساتی اهمیت زیادی دارد. ساپورتهای بانیبست با رعایت استانداردهای جهانی MEP، کیفیت بالا و تنوع کامل، انتخابی مطمئن برای پیمانکاران، مهندسین و مجریان پروژههای ساختمانی و صنعتی هستند. مهمترین دلایل انتخاب ساپورتهای بانیبست عبارتاند از:
✔ کیفیت بالا
تمام محصولات بانیبست با مواد اولیه استاندارد و کنترل کیفیت دقیق تولید میشوند تا حداکثر دوام و مقاومت را در پروژههای مختلف ارائه دهند.
✔ سازگاری با تمام ریلهای سیاسترات
ساپورتهای بانیبست کاملاً با پروفیلها و اتصالات ریل سیاسترات سازگار هستند و امکان نصب سریع و بدون مشکل را فراهم میکنند.
✔ قیمت مناسب
با توجه به کیفیت بالا و استانداردهای مدولار، ساپورتهای بانیبست هزینه نصب و نگهداری را کاهش میدهند و گزینهای اقتصادی برای پروژههای کوچک تا بزرگ هستند.
✔ ارسال سریع
بانی بست با سیستم لجستیک کارآمد، سفارشها را در کوتاهترین زمان به پروژهها ارسال میکند و اجرای سریع پروژه را تضمین مینماید.
✔ تنوع کامل اجزا
از پروفیل و ریل سیاسترات گرفته تا اتصالات، بستها، رول بولتها و پیچ و مهرهها، تمام اجزا برای هر نوع ساپورت موجود و استاندارد هستند.
✔ مناسب پروژههای صنعتی و ساختمانی
ساپورتهای بانیبست با طراحی استاندارد و مقاومت بالا، قابلیت استفاده در انواع پروژهها، از ساختمانهای مسکونی و اداری تا صنایع سنگین و خطوط انتقال را دارند.
سوالات متداول درباره ساپورت تاسیساتی (FAQ)
1-ساپورت تاسیساتی چیست؟
ساپورت تاسیساتی سازهای فلزی است که وظیفه نگهداشتن لولهها، کانالهای تهویه، کابلها و تجهیزات تأسیساتی را دارد. ساپورتها وزن، ارتعاش و نیروهای جانبی را کنترل میکنند و از سقوط یا آسیب تجهیزات جلوگیری میکنند.
2-بهترین نوع ساپورت کدام است؟
ساپورت مدولار یا سیستمهای مبتنی بر ریل سیاسترات، به دلیل استاندارد بودن، مقاومت بالا، نصب سریع و قابلیت توسعه، بهعنوان بهترین گزینه شناخته میشوند.
3-تفاوت ساپورت مدولار با سنتی چیست؟
ساپورت سنتی معمولاً با آهنکشی و جوشکاری ساخته میشود و محدودیتهای زیادی دارد. در حالی که ساپورت مدولار با پروفیلها و اتصالات استاندارد نصب میشود، سرعت اجرای بالا، انعطافپذیری و مقاومت بهتری دارد.
4-فاصله مجاز ساپورتها چقدر است؟
فاصله ساپورتها بستگی به نوع لوله، وزن و جنس آن دارد. استانداردهای MEP معمولاً جدولهایی برای تعیین فاصله مجاز ارائه میدهند تا از افتادگی، خمیدگی و لرزش جلوگیری شود.
5-رول بولت بهتر است یا انکر؟
انتخاب بین رول بولت و انکر به نوع سازه و بارگذاری بستگی دارد. رول بولتها معمولاً برای سقفهای بتنی و بارهای سنگین مناسباند، در حالی که انکرهای مکانیکی یا شیمیایی برای دیوارها یا محیطهای خاص استفاده میشوند.
6- چه بستهایی برای لوله مناسباند؟
بستها بسته به نوع لوله و محیط پروژه انتخاب میشوند. بست دو تکه، عایقدار، ریلدار، U-Bolt و آنتیویبره هرکدام کاربرد مخصوص خود را دارند و وزن و ارتعاش لولهها را کنترل میکنند.
7- چطور بفهمیم ساپورت ظرفیت بار دارد؟
با محاسبه وزن لوله و محتویات، بررسی فاصله بین ساپورتها، انتخاب پروفیل و اتصالات مناسب و رعایت استانداردهای طراحی MEP میتوان مطمئن شد که ساپورت ظرفیت بار لازم را دارد.
