ساپورت آنتی ویبره چیست؟ کاربرد، انواع و راهنمای انتخاب

ساپورت آنتی ویبره یکی از مهم‌ترین اجزای سیستم‌های تاسیساتی و مکانیکی است که نقش حیاتی در کاهش لرزش، جلوگیری از انتقال صدا و افزایش عمر تجهیزات ساختمانی و صنعتی دارد. در هر پروژه‌ای که از تجهیزات پرارتعاش مثل پمپ، هواساز، فن، چیلر یا موتورهای صنعتی استفاده می‌شود، وجود یک سیستم ساپورتینگ مجهز به آنتی‌ویبره، کاملاً ضروری است.

به زبان ساده، ساپورت آنتی ویبره یعنی یک پایه یا نگهدارنده تخصصی که بین تجهیزات و سازه قرار می‌گیرد تا لرزش دستگاه را جذب کرده و از انتقال آن به سقف، کف یا دیوار جلوگیری کند. اما در مهندسی تاسیسات (MEP)، این ساپورت‌ها بخشی از ساختار مقاوم‌سازی هستند که از ترکیب پروفیل سی‌استرات، اتصالات ساپورت، پدهای لاستیکی و ضربه‌گیرهای تخصصی ساخته می‌شوند و عملکردشان فقط محدود به کاهش لرزش نیست؛ بلکه ایمنی سازه، طول عمر تجهیزات و استانداردهای بهره‌برداری را هم تضمین می‌کنند.

امروزه استفاده از ساپورت تاسیساتی آنتی ویبره در موتورخانه‌ها، اتاق تأسیسات، سیستم‌های تهویه مطبوع، خطوط لوله صنعتی و حتی تجهیزات سبک‌تر مثل فن‌کویل‌ها، تبدیل به یک نیاز مهندسی شده است. در این مقاله، به صورت کامل بررسی می‌کنیم که ساپورت آنتی ویبره چیست، چه انواعی دارد، چه کاربردهایی دارد و چطور باید بهترین مدل آن را انتخاب کرد تا سیستم تاسیساتی، لرزش کمتر و عمر بیشتری داشته باشد.

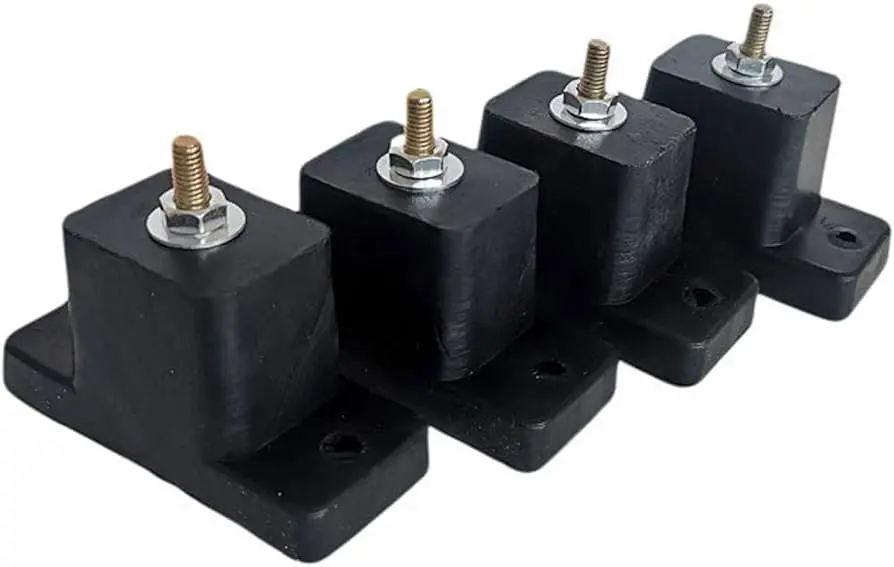

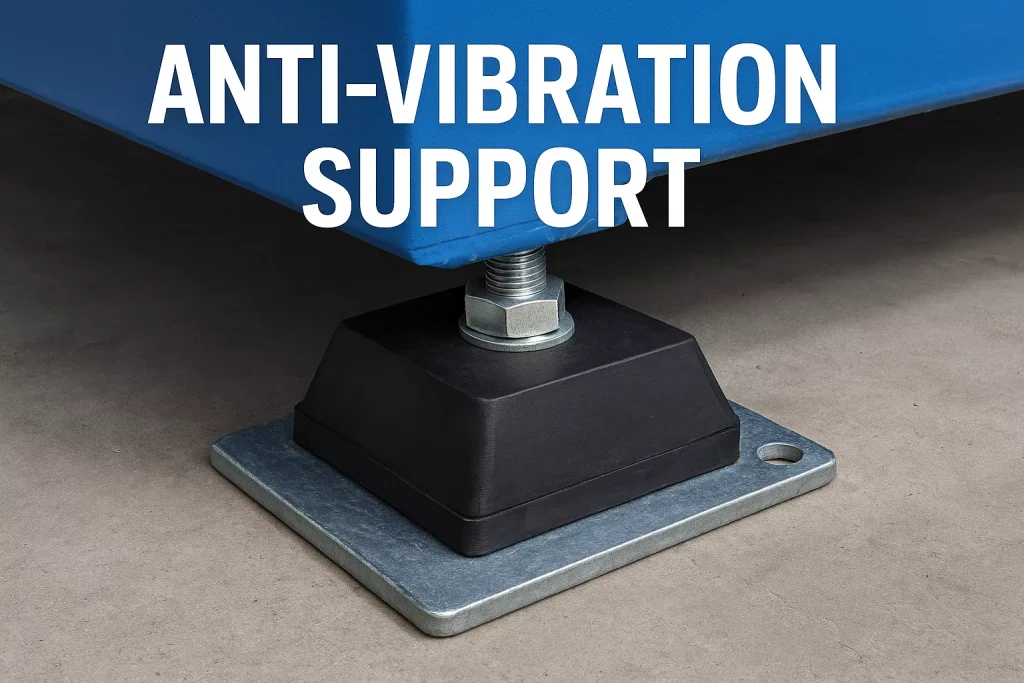

ساپورت آنتی ویبره چیست؟

ساپورت آنتی ویبره یکی از مهم‌ترین اجزای سیستم ساپورتینگ در تأسیسات مکانیکی و صنعتی است که وظیفه اصلی آن جلوگیری از انتقال لرزش، صدا و شوک از تجهیزات به سازه ساختمان را برعهده دارد. این نوع ساپورت برای تجهیزاتی که دائم در حال حرکت، دوران یا ارتعاش هستند طراحی شده و نقش کلیدی در افزایش عمر تجهیزات و کاهش نویز محیطی دارد.

تعریف ساده و قابل فهم

ساپورت آنتی ویبره همان نگهدارنده‌ای است که زیر دستگاه یا لوله قرار می‌گیرد و لرزش را جذب می‌کند.
به‌جای اینکه لرزش پمپ، چیلر، هواکش یا لوله به سقف و دیوار منتقل شود، این ساپورت‌ها آن را خفه کرده و از بین می‌برند.

تعریف مهندسی (Mechanical Vibration Control)

در مهندسی تأسیسات، ساپورت آنتی ویبره به سیستم‌های نگهدارنده‌ای گفته می‌شود که با استفاده از الاستومر (Rubber / Neoprene)، قطعات فلزی، فنر یا ترکیبی از آنها، انرژی ارتعاشی را جذب و مستهلک می‌کنند.

این ساپورت‌ها به دو هدف اصلی طراحی می‌شوند:

1. Isolation → جداکردن لرزش تجهیزات از سازه

2. Damping → کاهش دامنه و انرژی لرزش

تفاوت ساپورت معمولی با ساپورت آنتی ویبره

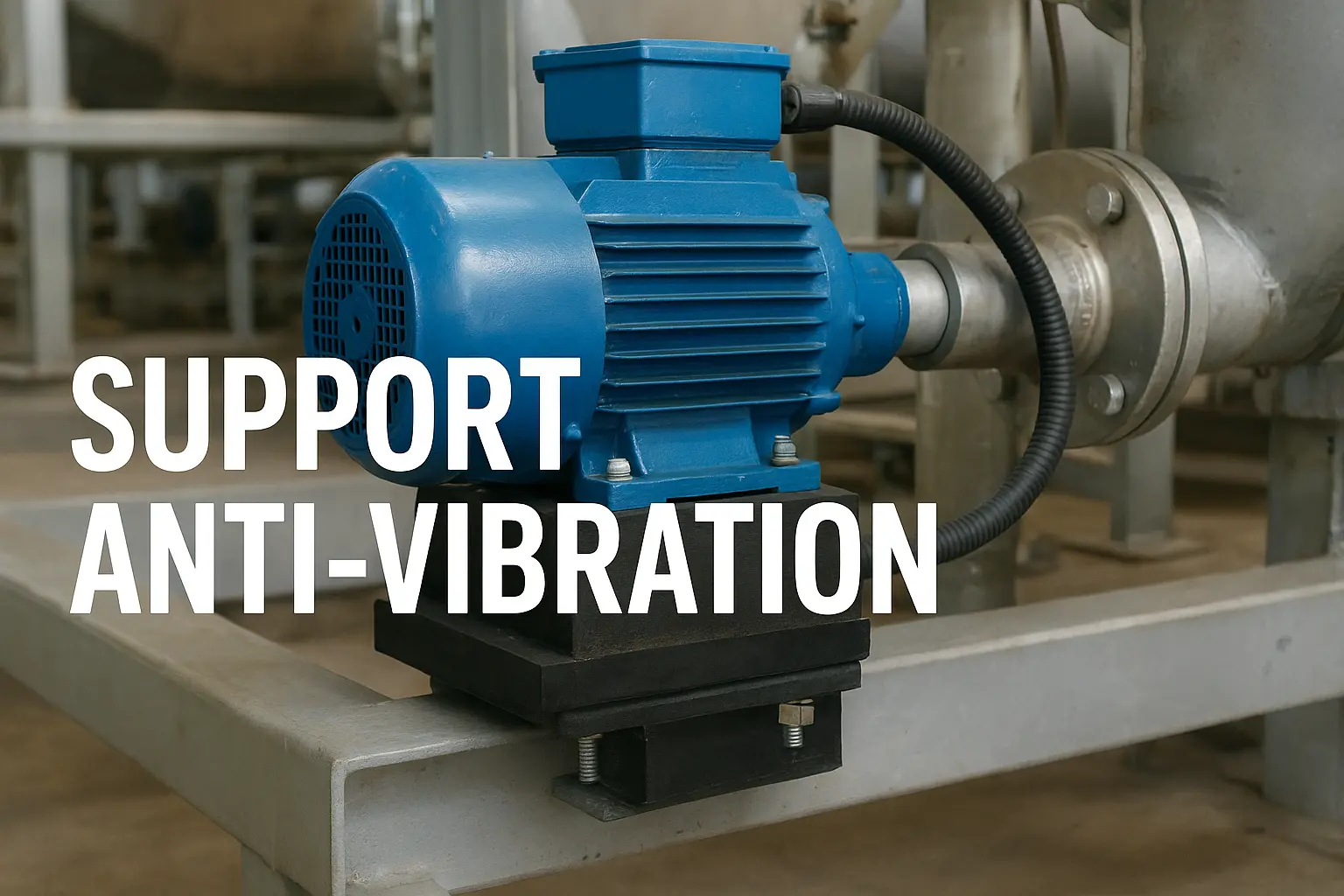

وظایف ساپورت آنتی ویبره

استفاده از ساپورت آنتی ویبره باعث می‌شود تجهیزات مکانیکی با حداقل لرزش و حداکثر ایمنی کار کنند. وظایف اصلی این ساپورت‌ها عبارتند از:

• جذب و کاهش لرزش تجهیزات مکانیکی: ساپورت آنتی ویبره با استفاده از پدهای لاستیکی یا فنری، انرژی ارتعاشی دستگاه را جذب کرده و از انتقال آن به سازه جلوگیری می‌کند.

• جلوگیری از انتقال صدا به سازه: کاهش لرزش به معنی کاهش نویز و صدای آزاردهنده در محیط‌های صنعتی و ساختمان‌های مسکونی است.

• محافظت از دستگاه در برابر تنش‌های مکانیکی: این ساپورت‌ها فشارهای ناگهانی و ارتعاشات شدید را کنترل کرده و از آسیب قطعات داخلی تجهیزات جلوگیری می‌کنند.

• افزایش عمر مفید قطعات چرخشی: پمپ‌ها، فن‌ها و کمپرسورها با استفاده از ساپورت آنتی ویبره کمتر تحت فشار قرار گرفته و طول عمر آن‌ها افزایش می‌یابد.

• حفظ ایمنی سازه و جلوگیری از ترک خوردگی: کاهش لرزش از وارد شدن تنش‌های دینامیکی به دیوار، کف و سقف جلوگیری می‌کند.

• بهبود عملکرد سیستم‌های حساس: تجهیزاتی مانند VRF، روفتاپ و چیلر با ساپورت آنتی ویبره، کارکرد دقیق‌تر و پایدارتر خواهند داشت.

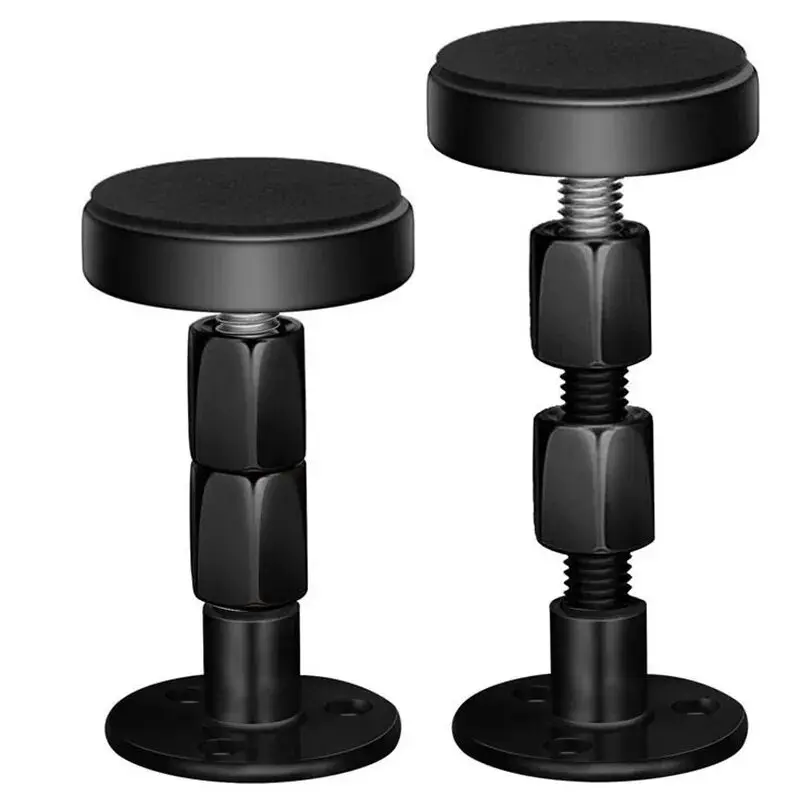

تفاوت ساپورت معمولی با ساپورت آنتی ویبره

هر دو نوع ساپورت برای نگهداری و تثبیت تجهیزات مکانیکی استفاده می‌شوند، اما ساپورت آنتی ویبره ویژگی‌های منحصر به فردی دارد که آن را از ساپورت‌های معمولی متمایز می‌کند:

• هدف اصلی:

  • ساپورت معمولی: صرفاً برای تحمل وزن و نگه داشتن تجهیزات طراحی شده است.

  • ساپورت آنتی ویبره: علاوه بر تحمل وزن، انرژی لرزش را جذب و از انتقال آن به سازه جلوگیری می‌کند.

• جذب ارتعاش:

  • ساپورت معمولی فاقد المان جذب لرزش است.

  • ساپورت آنتی ویبره با استفاده از پدهای لاستیکی، فنر یا سیستم‌های دمپینگ، ارتعاشات و شوک‌ها را کاهش می‌دهد.

• حفظ ایمنی و طول عمر تجهیزات:

  • ساپورت معمولی فقط موقعیت تجهیزات را حفظ می‌کند.

  • ساپورت آنتی ویبره باعث کاهش خستگی دینامیکی قطعات، جلوگیری از شل شدن اتصالات و افزایش عمر مفید دستگاه می‌شود.

• کاهش نویز و صدا:

  • ساپورت معمولی نقشی در کاهش صدا ندارد.

  • ساپورت آنتی ویبره با کاهش لرزش، صدای آزاردهنده محیط را تا حد قابل توجهی کاهش می‌دهد.

در نتیجه، استفاده از ساپورت آنتی ویبره برای تجهیزاتی با لرزش بالا مثل پمپ‌ها، فن‌ها، چیلرها و موتورهای صنعتی، نه تنها عملکرد تجهیزات را بهبود می‌بخشد، بلکه از آسیب به سازه و قطعات حساس جلوگیری می‌کند.

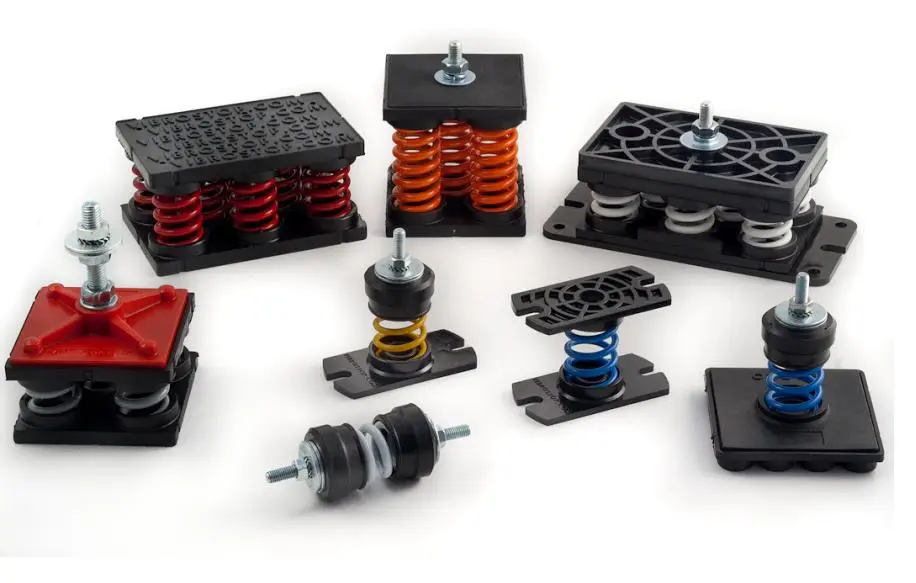

چرا استفاده از ساپورت آنتی ویبره ضروری است؟

استفاده از ساپورت آنتی ویبره در سیستم‌های مکانیکی و تأسیسات، نه تنها عملکرد تجهیزات را بهبود می‌بخشد، بلکه از سازه و محیط اطراف نیز محافظت می‌کند. دلایل اهمیت این ساپورت‌ها عبارتند از:

• جلوگیری از انتقال لرزش به سازه: ساپورت آنتی ویبره با جذب ارتعاشات تجهیزات، مانع انتقال لرزش به کف، سقف و دیوار می‌شود و از آسیب به سازه جلوگیری می‌کند.

• کاهش صدای آزاردهنده: با کاهش لرزش، میزان نویز محیطی کاهش می‌یابد و محیط کاری یا مسکونی آرام‌تر و راحت‌تر می‌شود.

• حفاظت از سیستم‌های MEP: تجهیزات تاسیساتی مانند پمپ‌ها، هواسازها، چیلر و روفتاپ با ساپورت آنتی ویبره کمتر دچار آسیب و سایش می‌شوند و عملکرد پایدارتری خواهند داشت.

• افزایش عمر مفید تجهیزات: کاهش ارتعاش و شوک مکانیکی باعث می‌شود قطعات چرخشی و اتصالات تجهیزات طول عمر بیشتری داشته باشند.

• جلوگیری از ترک خوردن دیوارها و اتصالات: لرزش‌های مداوم می‌توانند به مرور زمان باعث ایجاد ترک و آسیب در دیوارها، کف، سقف و اتصالات شوند؛ استفاده از ساپورت آنتی ویبره این خطر را به حداقل می‌رساند.

در کل، نصب اصولی ساپورت آنتی ویبره برای هر پروژه تاسیساتی با تجهیزات پرارتعاش، یک ضرورت مهندسی است که هم کارایی و هم ایمنی را تضمین می‌کند.

اجزای تشکیل‌دهنده ساپورت آنتی ویبره

ساپورت آنتی ویبره از چند جزء کلیدی تشکیل شده است که هر کدام نقش مهمی در عملکرد نهایی سیستم ایفا می‌کنند. انتخاب مناسب این اجزا، تاثیر مستقیم بر کاهش لرزش و افزایش عمر تجهیزات دارد.

1. پروفیل سی‌استرات (C-Strut)
   پروفیل‌های سی چنل یا C-Strut به عنوان اسکلت اصلی ساپورت عمل می‌کنند و وزن تجهیزات را تحمل می‌کنند. انتخاب پروفیل مناسب با مقاومت بالا، از خم شدن یا شکست جلوگیری می‌کند.

2. اتصالات ساپورت
   اتصالات، اجزای واسط بین پروفیل و تجهیزات هستند و نقش مهمی در استحکام و ثبات ساپورت دارند. اتصالات با کیفیت، نصب سریع و ایمن را تضمین می‌کنند.

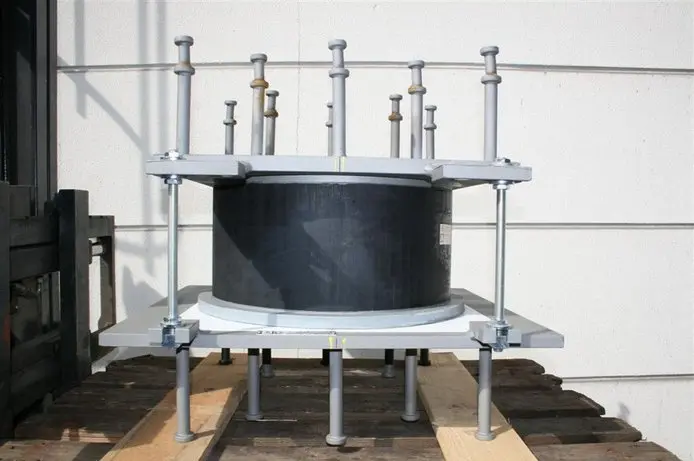

3. پایه‌های لاستیکی یا پدهای آنتی ویبره
   پدهای لاستیکی یا فنری، مهم‌ترین جزء برای جذب ارتعاش و کاهش صدا هستند. جنس و ضخامت این پدها باید با نوع لرزش تجهیزات هماهنگ باشد.

4. پیچ و مهره
   پیچ و مهره‌ها وظیفه تثبیت کامل سیستم را دارند و باید از جنس مقاوم انتخاب شوند تا تحت فشار و لرزش دچار شل شدگی نشوند.

5. انکرها برای اتصال به سازه
   انکرها یا رول‌بولت‌ها، ساپورت را به کف، سقف یا دیوار متصل می‌کنند و مانع جابجایی سیستم تحت لرزش می‌شوند.

با ترکیب درست این اجزا، ساپورت آنتی ویبره عملکرد بهینه‌ای در کاهش لرزش، محافظت از تجهیزات و افزایش ایمنی سازه ارائه می‌دهد.

انواع ساپورت آنتی ویبره

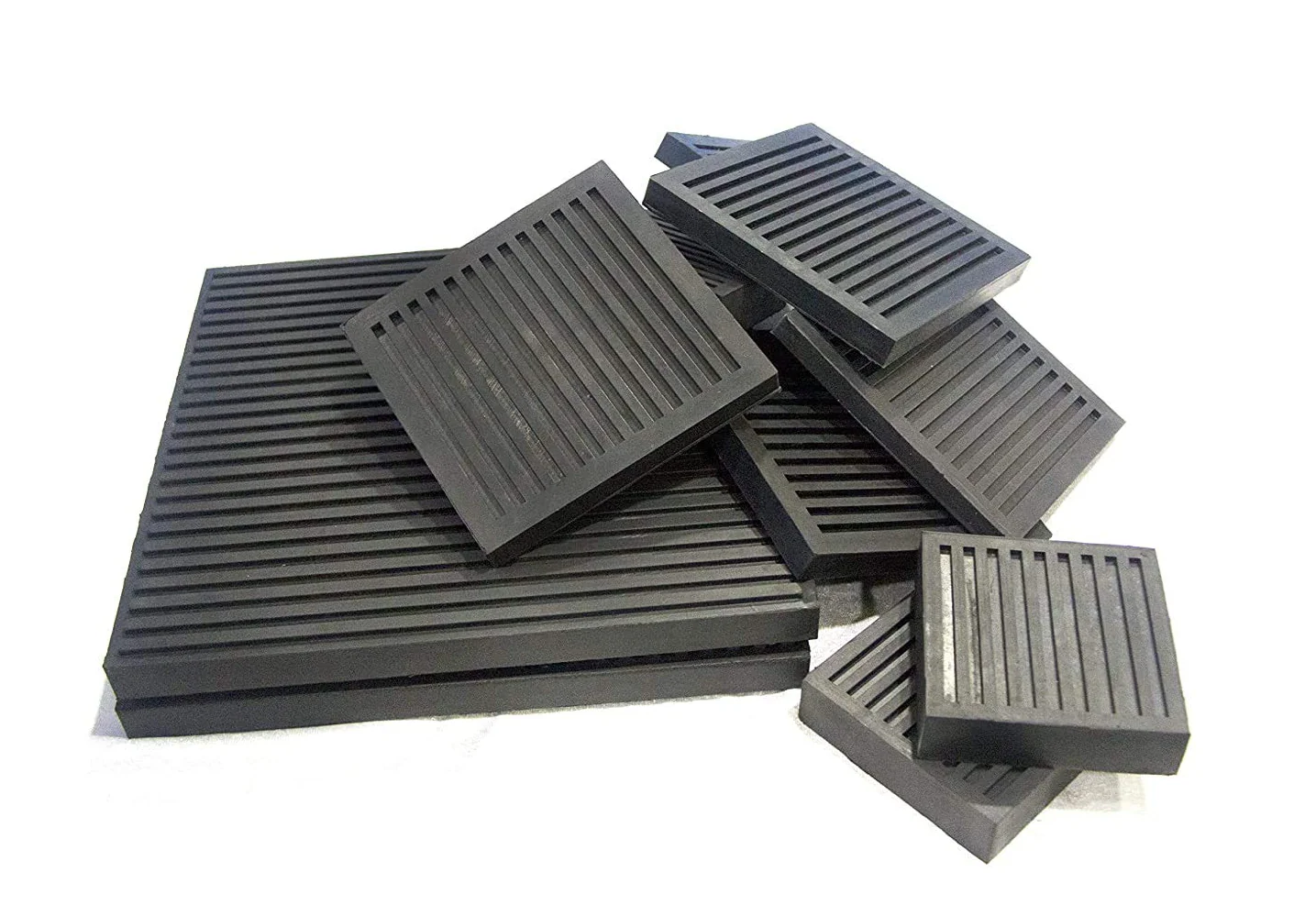

پد لاستیکی آنتی ویبره

پدهای لاستیکی آنتی ویبره یکی از ساده‌ترین و پرکاربردترین انواع ساپورت آنتی ویبره هستند.

• • کاربرد: نصب زیر پمپ‌ها، فن‌ها، چیلرها و تجهیزات سبک تا متوسط.

  • مزیت: جذب لرزش و کاهش صدای محیط، نصب سریع و قیمت مناسب.

  • ویژگی‌ها: انعطاف‌پذیری بالا، طول عمر مناسب، مقاومت در برابر فشار و رطوبت.

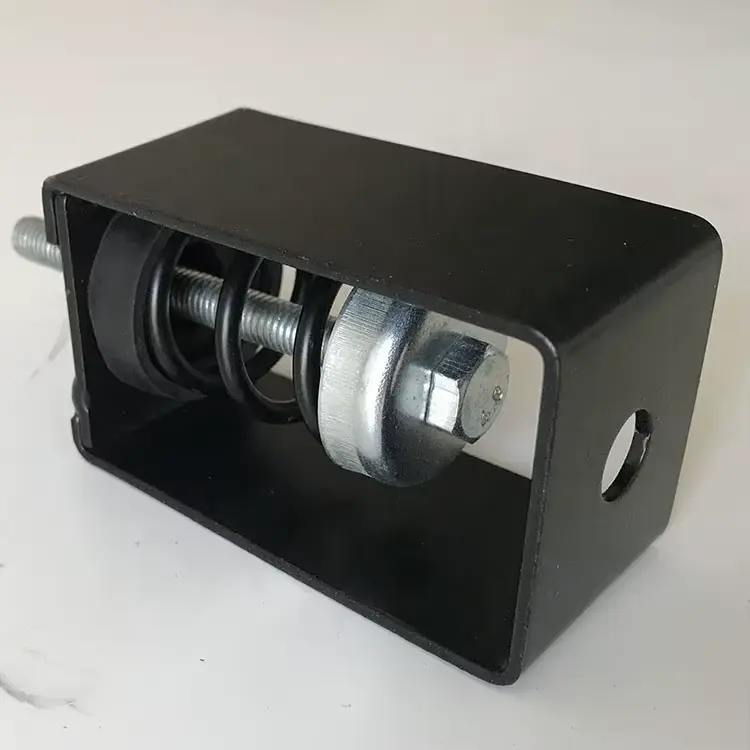

ساپورت آنتی ویبره دیواری

ساپورت‌های دیواری آنتی ویبره برای لوله‌ها و تجهیزات نصب شده روی دیوار طراحی شده‌اند.

• • کاربرد: لوله‌های عمودی، خطوط تاسیساتی و تجهیزات کوچک صنعتی.

  • مزیت: نصب آسان، کاهش ارتعاشات خطی و ایمنی بالاتر تجهیزات.

  • ویژگی‌ها: دارای پد لاستیکی یا فنر داخلی برای جذب لرزش، قابلیت تحمل وزن مناسب.

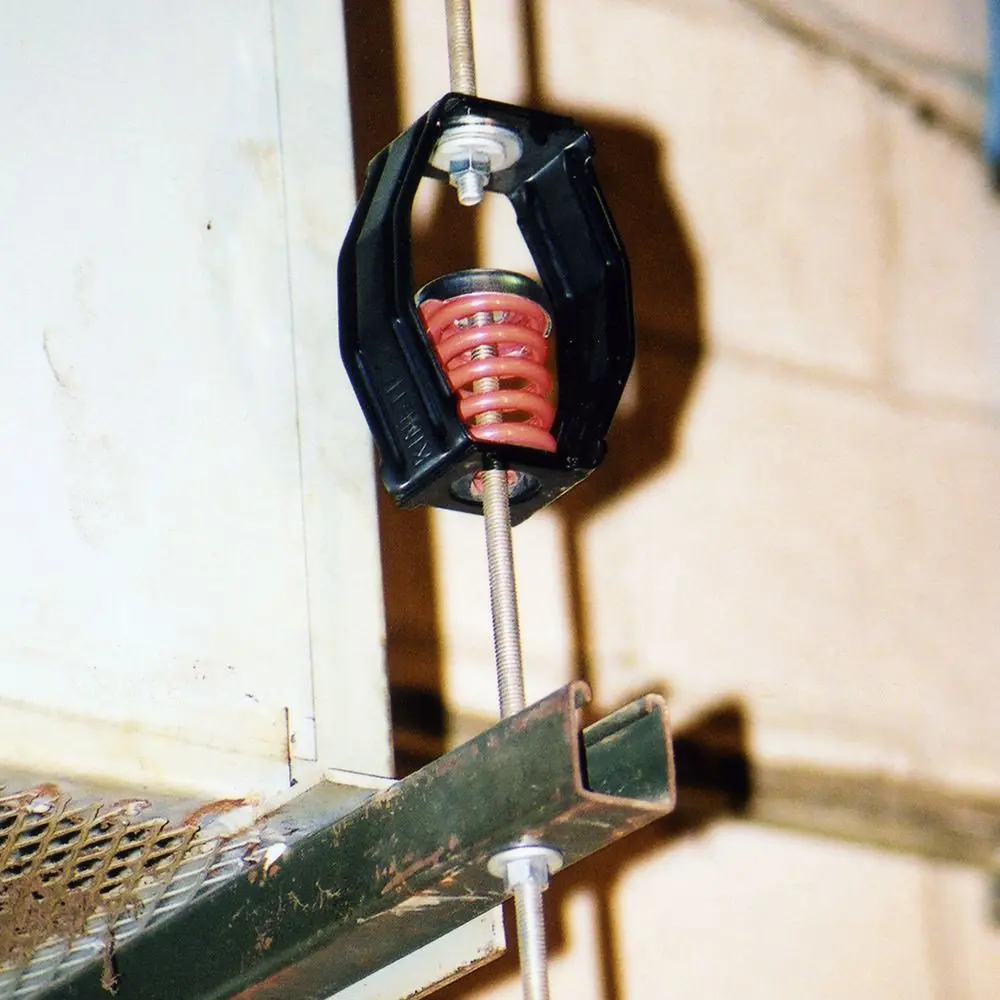

ساپورت آنتی ویبره سقفی

ساپورت‌های سقفی آنتی ویبره برای تجهیزاتی که روی سقف نصب می‌شوند، کاربرد دارند.

• • کاربرد: هواسازها، فن‌ها و تجهیزات سقفی مانند چیلرهای کوچک.

  • مزیت: جلوگیری از انتقال لرزش به سقف و دیوار، افزایش عمر تجهیزات سقفی.

  • ویژگی‌ها: طراحی مقاوم، قابلیت تنظیم ارتفاع و استفاده از پدهای لاستیکی و فنری.

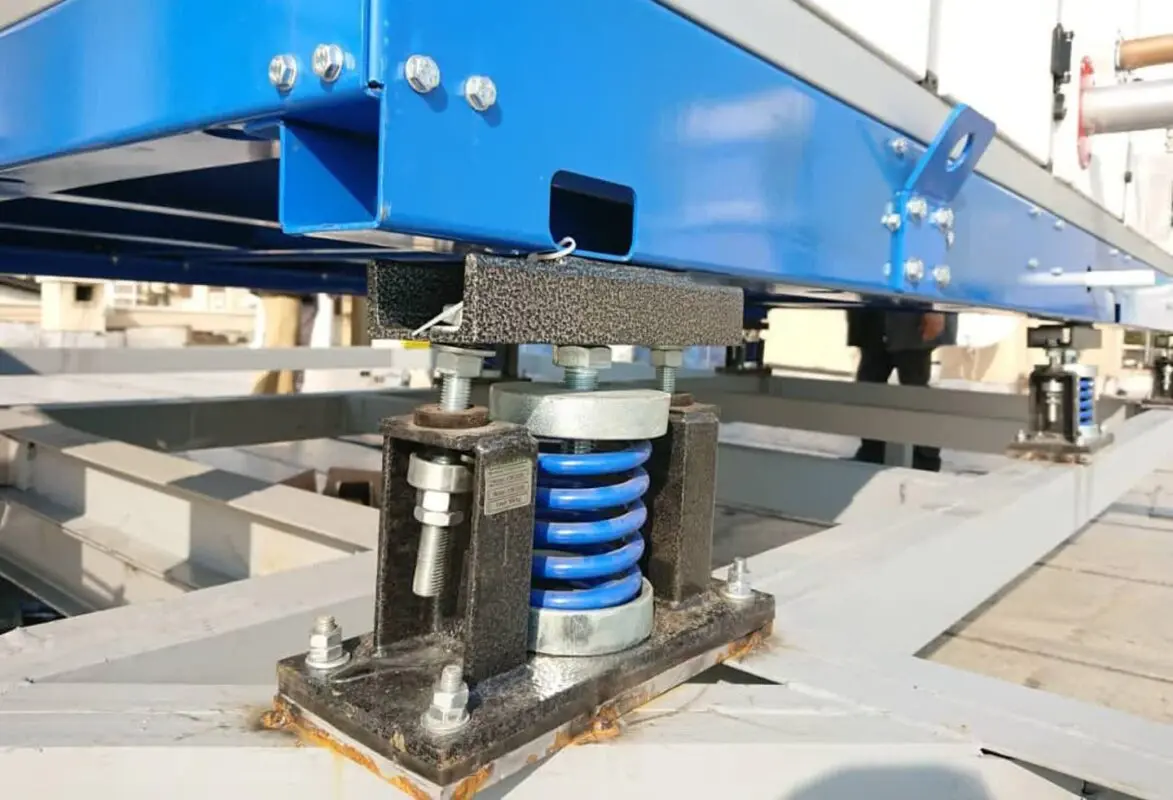

ساپورت آنتی ویبره فن، پمپ، چیلر، هواساز

این نوع ساپورت آنتی ویبره برای دستگاه‌های پرارتعاش و سنگین طراحی شده است.

• • کاربرد: تجهیزات صنعتی و تاسیساتی با لرزش بالا مانند پمپ‌های سانتریفیوژ، فن‌های بزرگ، چیلرها و هواسازها.

  • مزیت: کاهش چشمگیر لرزش، حفاظت از قطعات چرخشی و کاهش نویز محیطی.

  • ویژگی‌ها: ترکیب پد لاستیکی، فنر و پروفیل C-Strut برای تحمل وزن و لرزش شدید.

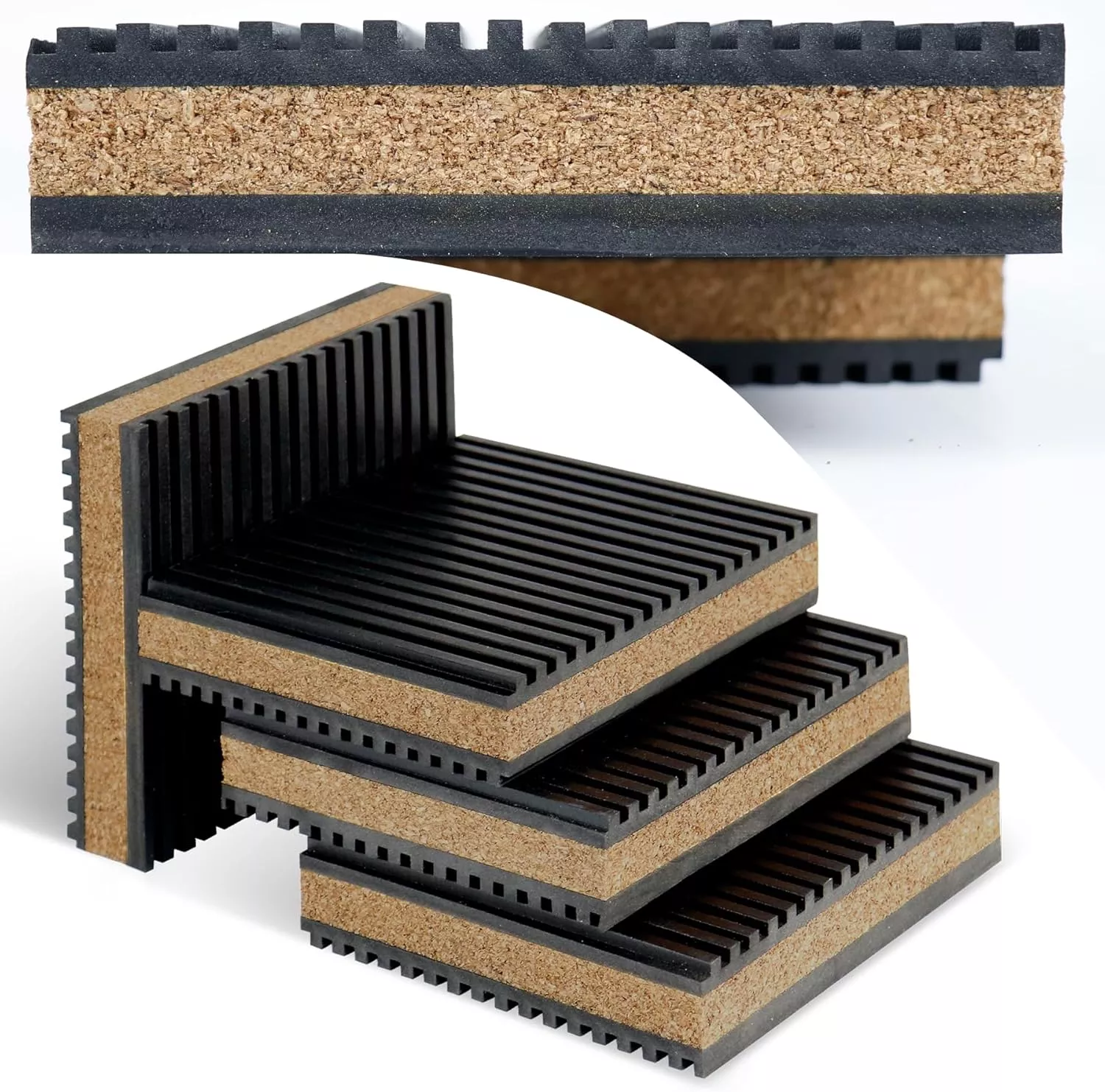

آنتی ویبره چندلایه (کامپوزیتی)

ساپورت‌های آنتی ویبره چندلایه یا کامپوزیتی پیشرفته‌ترین نوع ساپورت هستند.

• • کاربرد: پروژه‌های حساس با نیاز به جذب لرزش‌های شدید و فرکانس بالا، مانند اتاق‌های موتورخانه بزرگ و تجهیزات آزمایشگاهی صنعتی.

  • مزیت: جذب ارتعاشات چند فرکانسه، طول عمر بسیار بالا و کاهش حداکثری نویز.

  • ویژگی‌ها: استفاده از ترکیب مواد الاستومر و فلز، قابلیت سفارشی‌سازی طبق نیاز پروژه.

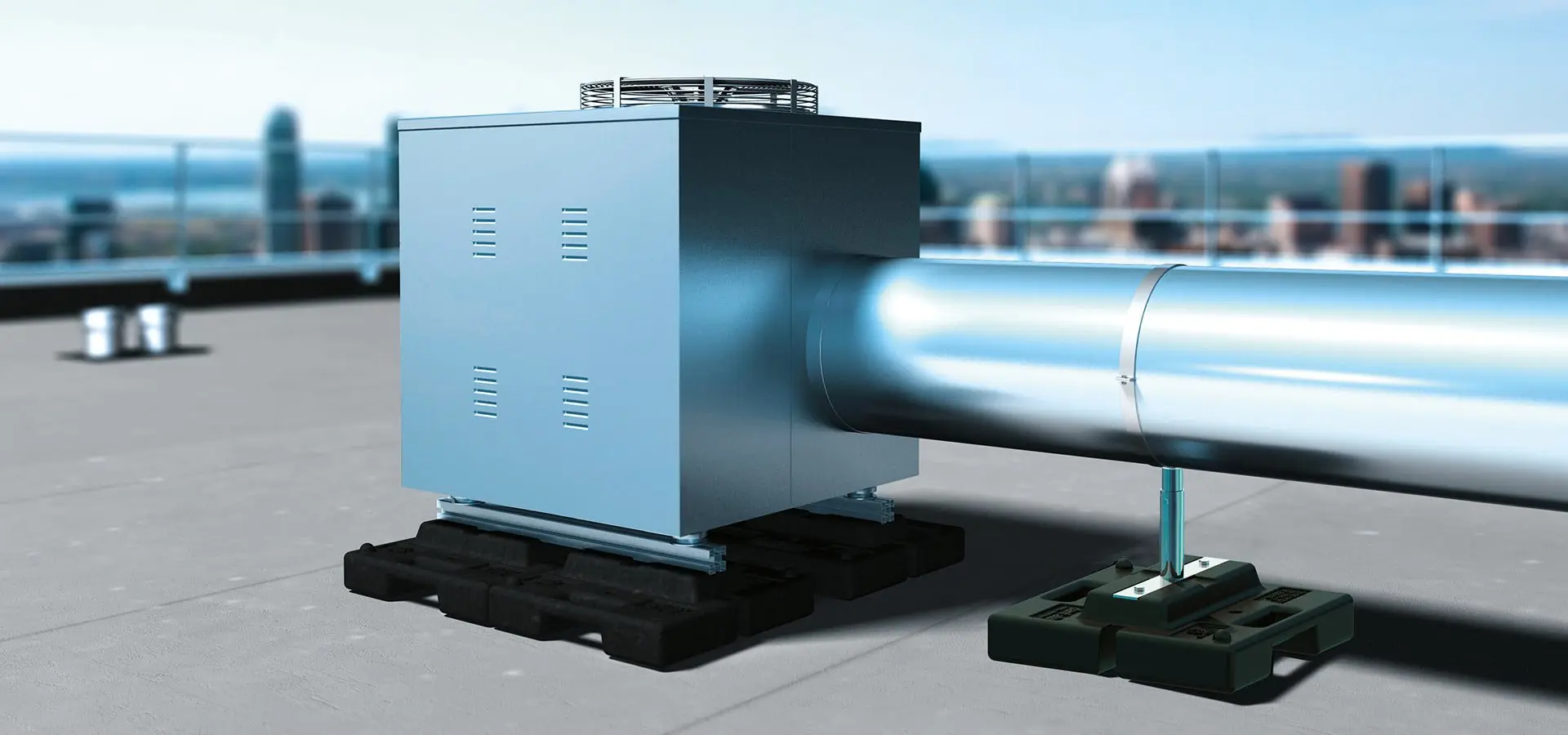

ساپورت آنتی ویبره برای چه تجهیزاتی استفاده می‌شود؟

ساپورت آنتی ویبره برای انواع تجهیزات مکانیکی و تاسیساتی که دارای لرزش هستند، کاربرد دارد. استفاده از این ساپورت‌ها باعث کاهش انتقال ارتعاش و صدا و افزایش عمر مفید تجهیزات می‌شود. تجهیزات اصلی شامل موارد زیر هستند:

• چیلر
  نصب ساپورت آنتی ویبره زیر چیلرهای صنعتی و تهویه مطبوع باعث کاهش لرزش دستگاه و انتقال صدا به ساختمان می‌شود و عمر کمپرسور و قطعات جانبی را افزایش می‌دهد.

• پکیج
  پکیج‌های حرارتی و سرمایشی با ساپورت آنتی ویبره کمتر دچار ارتعاش و صدای آزاردهنده شده و عملکرد پایدارتری دارند.

• پمپ
  پمپ‌های سانتریفیوژ و کف‌کش با ساپورت آنتی ویبره لرزش کمتری به خط لوله و سازه منتقل می‌کنند و اتصالات دچار آسیب نمی‌شوند.

• هواساز
  هواسازها با نصب ساپورت آنتی ویبره، لرزش و نویز محیطی کاهش یافته و راندمان سیستم تهویه بهبود می‌یابد.

• برج خنک‌کن
  استفاده از ساپورت آنتی ویبره در برج‌های خنک‌کن، انتقال ارتعاش فن‌ها و تجهیزات سنگین به سازه را کاهش می‌دهد و از خستگی دینامیکی جلوگیری می‌کند.

• موتورهای صنعتی
  موتورهای الکتریکی و دیزلی با ساپورت آنتی ویبره عملکردی آرام‌تر و ایمن‌تر داشته و قطعات چرخشی کمتر دچار ساییدگی می‌شوند.

• داکت‌ها و فن کویل‌ها
  نصب ساپورت آنتی ویبره زیر داکت‌ها و فن کویل‌ها، انتقال لرزش به سقف و دیوار را کاهش داده و محیط را آرام و بی‌صدا نگه می‌دارد.

نحوه انتخاب ساپورت آنتی ویبره مناسب

انتخاب ساپورت آنتی ویبره مناسب برای هر تجهیز، یکی از مهم‌ترین مراحل طراحی سیستم تاسیساتی است. انتخاب درست باعث افزایش عمر تجهیزات، کاهش نویز و ارتعاش و جلوگیری از آسیب به سازه می‌شود. نکات کلیدی در انتخاب ساپورت مناسب عبارتند از:

1. وزن دستگاه
   ساپورت باید قادر باشد وزن تجهیزات و بار دینامیکی آن‌ها را تحمل کند. انتخاب ساپورت با ظرفیت کمتر، باعث خم شدن، شکست یا انتقال لرزش به سازه خواهد شد.

2. نوع لرزش
   ارتعاشات تجهیزات می‌تواند شامل لرزش‌های فرکانس بالا یا پایین باشد. نوع ساپورت (لاستیکی، فنری، چندلایه) باید با نوع لرزش هماهنگ باشد تا حداکثر جذب انرژی صورت گیرد.

3. محل نصب (سقف، دیوار، کف)
   محل نصب تاثیر مستقیمی بر نوع و طراحی ساپورت دارد. ساپورت‌های سقفی، دیواری و کف هر کدام ویژگی‌های خاص خود را دارند و برای کاهش ارتعاشات باید مطابق با محل نصب انتخاب شوند.

4. شرایط محیطی
   محیط‌های مرطوب، صنعتی یا دارای دمای بالا نیازمند ساپورت‌هایی با مقاومت ویژه هستند. جنس پدها، پروفیل‌ها و اتصالات باید با شرایط محیطی سازگار باشد.

5. جنس پروفیل و اتصالات
   پروفیل‌ها و اتصالات با کیفیت و مقاوم باعث تثبیت کامل سیستم و جلوگیری از شل شدن یا خم شدن ساپورت می‌شوند.

6. میزان کاهش لرزش مورد نیاز
   براساس حساسیت تجهیزات و استانداردهای پروژه، باید ساپورتی انتخاب شود که میزان جذب لرزش مناسب را فراهم کند. برخی تجهیزات نیاز به کاهش شدید لرزش دارند و برخی دیگر صرفاً نیاز به کاهش نسبی دارند.

با رعایت این نکات، می‌توان ساپورت آنتی ویبره متناسب با هر تجهیز را انتخاب کرده و عملکرد بهینه سیستم تاسیساتی را تضمین کرد.

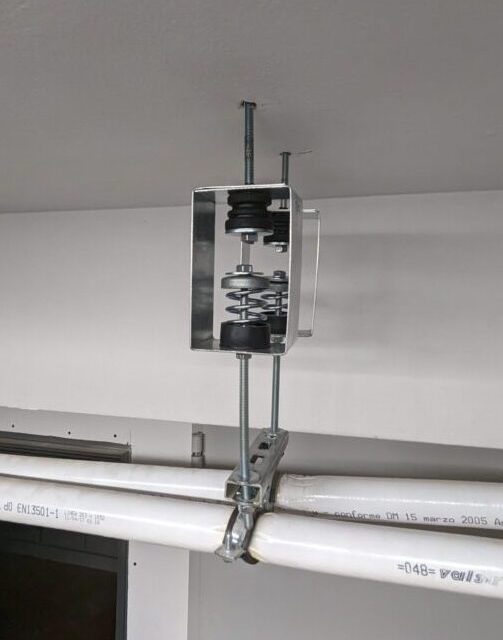

اشتباهات رایج در نصب ساپورت آنتی ویبره

نصب غیر اصولی ساپورت آنتی ویبره می‌تواند باعث کاهش عملکرد سیستم، افزایش لرزش، آسیب به تجهیزات و حتی صدمه به سازه شود. برخی از اشتباهات رایج عبارتند از:

1. انتخاب غیر اصولی پد
   استفاده از پد با سختی یا ضخامت نامناسب، باعث جذب ناکافی لرزش و انتقال ارتعاش به سازه می‌شود. انتخاب پد متناسب با وزن و نوع لرزش تجهیزات بسیار مهم است.

2. استفاده از پروفیل نامناسب
   پروفیل ضعیف یا کوچک نمی‌تواند وزن تجهیزات را تحمل کند و ممکن است خم شود یا دچار شکستگی شود. انتخاب پروفیل مقاوم و با کیفیت، یکی از نکات کلیدی نصب صحیح ساپورت است.

3. عدم توجه به وزن واقعی دستگاه
   بسیاری از مهندسان وزن تجهیزات را دقیق محاسبه نمی‌کنند و ساپورت‌هایی با ظرفیت کمتر نصب می‌کنند. این مسئله باعث افزایش ارتعاش، شل شدن اتصالات و کاهش عمر تجهیزات می‌شود.

4. نصب بدون ضربه‌گیرهای جانبی
   تجهیزات حساس نیازمند ضربه‌گیرهای جانبی برای کنترل لرزش و جلوگیری از جابجایی هستند. نصب بدون ضربه‌گیر می‌تواند منجر به انتقال لرزش، آسیب به سازه و قطعات تجهیزات شود.

جمع‌بندی و نتیجه‌گیری

ساپورت آنتی ویبره یکی از اجزای حیاتی سیستم‌های مکانیکی و تاسیساتی است که نقش کلیدی در کاهش لرزش، کاهش نویز و افزایش طول عمر تجهیزات ایفا می‌کند. با نصب صحیح این ساپورت‌ها، تجهیزات پرارتعاش مانند پمپ، چیلر، فن، هواساز و موتورهای صنعتی عملکرد بهینه‌تری خواهند داشت و انتقال ارتعاش به سازه به حداقل می‌رسد.

استفاده از ساپورت آنتی ویبره نه تنها ایمنی سازه و تجهیزات را تضمین می‌کند، بلکه موجب صرفه‌جویی در نگهداری و تعمیرات طولانی‌مدت نیز می‌شود. انتخاب نوع مناسب ساپورت، رعایت نکات نصب و اجتناب از اشتباهات رایج، کلید دستیابی به عملکرد پایدار و کاهش صدا و لرزش است.

برای مشاهده و خرید انواع ساپورت آنتی ویبره و قطعات مرتبط مانند پروفیل C-Strut، پدهای لاستیکی و اتصالات، می‌توانید از محصولات بانی‌بست دیدن کنید و بهترین گزینه را مطابق نیاز پروژه خود انتخاب نمایید.

پرسش‌های پرتکرار (FAQ) درباره ساپورت آنتی ویبره

۱. آیا آنتی ویبره برای همه تجهیزات لازم است؟

برای تجهیزات پرارتعاش مثل پمپ، فن، چیلر و موتورهای صنعتی ضروری است.

۲. چقدر لرزش را کاهش می‌دهد؟

میزان کاهش لرزش به نوع ساپورت بستگی دارد؛ از ۳۰٪ برای پدهای ساده تا ۹۰٪ برای ساپورت‌های چندلایه.

۳. فرق آنتی ویبره لاستیکی و مکانیکی چیست؟

لاستیکی برای تجهیزات سبک تا متوسط، مکانیکی یا چندلایه برای تجهیزات سنگین و پرارتعاش با جذب لرزش بیشتر.

۴. بهترین نوع برای موتورخانه چیست؟

ساپورت چندلایه یا ترکیبی با فنر و پد لاستیکی برای جذب لرزش شدید و کاهش نویز توصیه می‌شود.
