انواع ساپورت تاسیساتی نقش حیاتی در نصب و پایدارسازی سیستمهای لولهکشی، کابلکشی و تجهیزات مکانیکی در ساختمانها و پروژههای صنعتی دارند. انتخاب درست ساپورت نه تنها تضمینکننده ایمنی و دوام تجهیزات است، بلکه باعث کاهش هزینههای نگهداری و جلوگیری از آسیبهای احتمالی در طول زمان میشود.

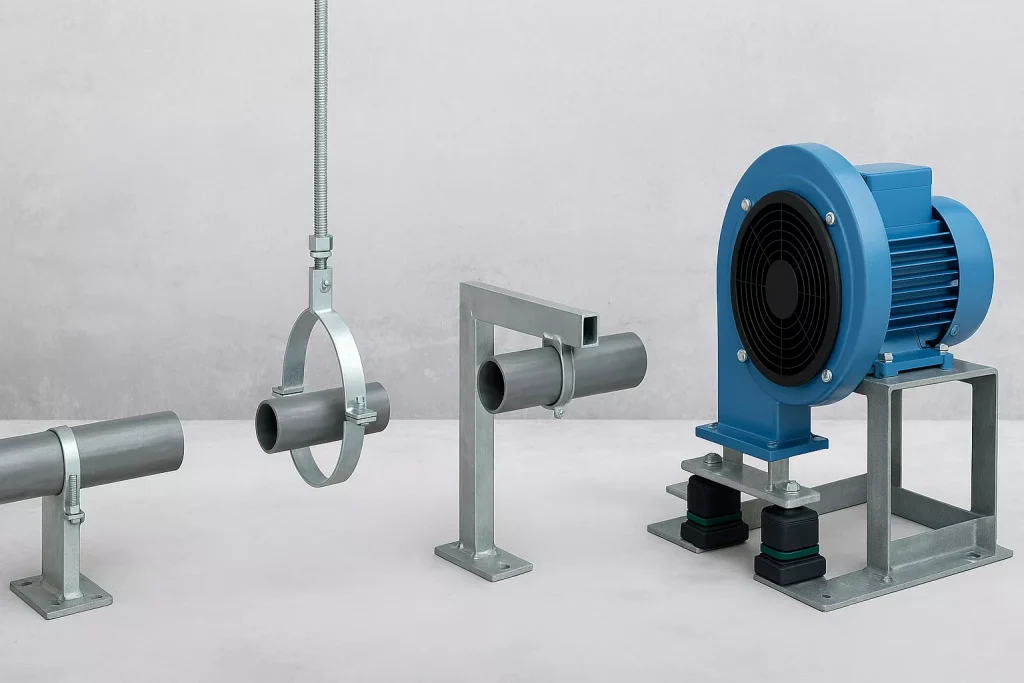

هر نوع ساپورت تاسیساتی ویژگیها و کاربردهای خاص خود را دارد؛ برخی برای نگهداری لولهها به صورت ثابت طراحی شدهاند، برخی دیگر برای نصب معلق یا آویزی مناسب هستند و برخی با خاصیت آنتیویبره به کاهش لرزش تجهیزات کمک میکنند. در این مقاله قصد داریم به طور جامع و کاربردی، انواع ساپورت تاسیساتی ثابت، آویزی، دیواری، صنعتی و آنتیویبره را بررسی کنیم، مزایا و معایب هر مدل را توضیح دهیم و نکات مهم در انتخاب و نصب آنها را ارائه کنیم.
با مطالعه این راهنمای کامل، شما میتوانید مناسبترین خرید ساپورت اتصالات را برای پروژههای مسکونی، تجاری و صنعتی خود داشته باشید و از عملکرد بهینه سیستمهای تأسیساتی اطمینان حاصل کنید.

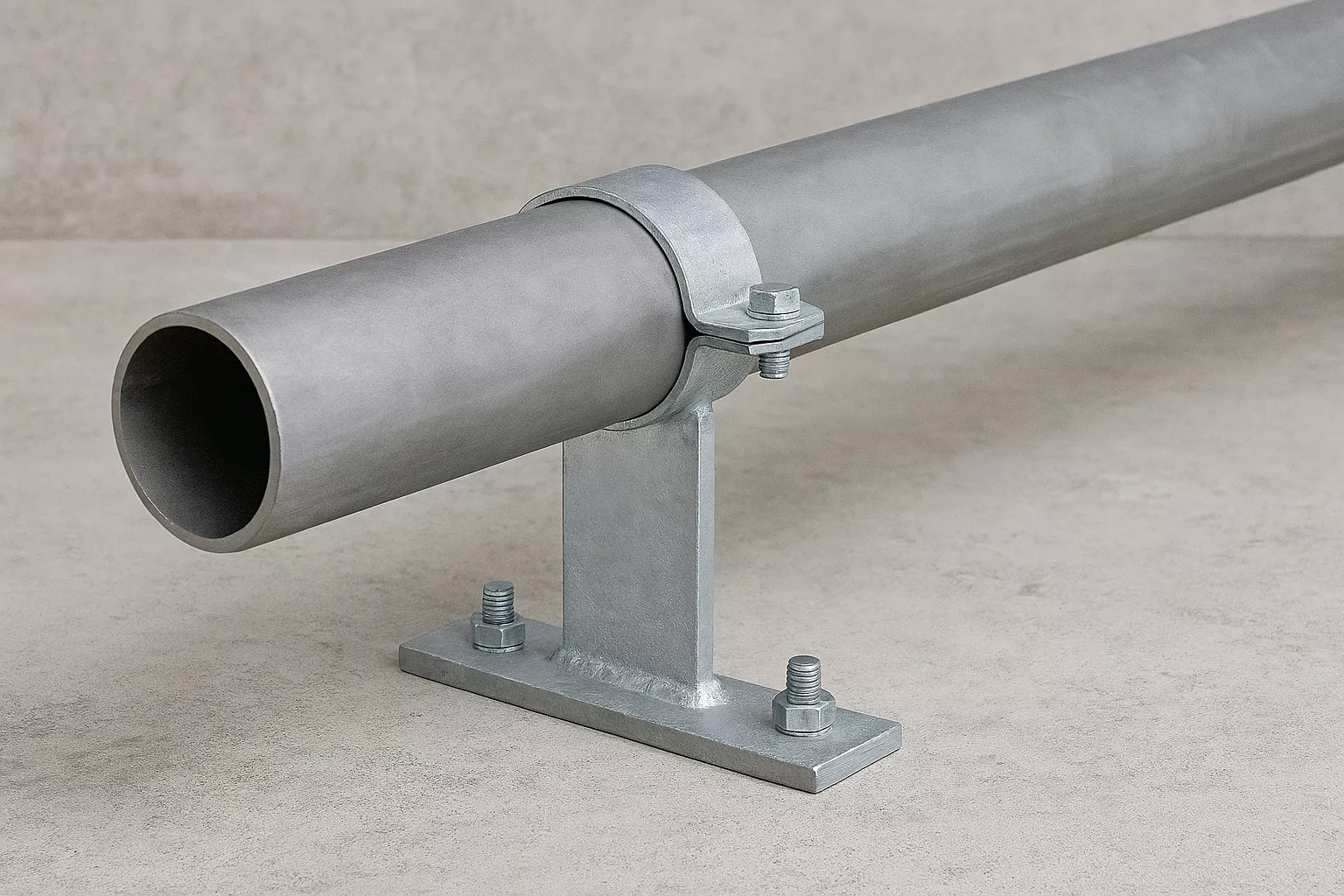

ساپورت ثابت
تعریف و کاربرد ساپورت ثابت
ساپورت ثابت یکی از پرکاربردترین انواع ساپورت تاسیساتی است که برای نگهداری و تثبیت لولهها و تجهیزات تأسیساتی طراحی شده است. این نوع ساپورت به گونهای ساخته میشود که حرکت لوله یا تجهیزات را محدود کرده و بار وارده را به سازه منتقل کند. ساپورت ثابت معمولاً در پروژههای ساختمانی و صنعتی برای لولهکشیهای افقی یا تجهیزات سنگین استفاده میشود و نقش مهمی در افزایش ایمنی و پایداری سیستمها دارد.
مزایا و محدودیتها
یکی از مهمترین مزایای ساپورت ثابت، کاهش لرزش و حرکت لولهها و تجهیزات است که باعث افزایش عمر مفید سیستمهای تأسیساتی میشود. با این حال، این نوع ساپورت محدودیتهایی هم دارد؛ از جمله عدم تطبیق با تغییر طول لولهها در اثر انبساط یا انقباض حرارتی. به همین دلیل، در محلهایی که تغییر طول لوله محتمل است، باید از ترکیب ساپورت ثابت با سایر ساپورتها استفاده کرد.
نمونههای رایج ساپورت ثابت
از رایجترین مدلهای ساپورت ثابت میتوان به موارد زیر اشاره کرد:
-
کفپایه: مناسب برای لولهها و تجهیزات نصب شده روی زمین
-
براکت ثابت: برای نصب روی سطوح افقی یا عمودی
-
نگهدارنده پیچ و مهرهای: مناسب برای تثبیت دقیق لولهها و تجهیزات در مکانهای مختلف
مثال پروژهای: در یک ساختمان مسکونی ۱۰ طبقه، خطوط لوله آب سرد و گرم بین طبقات با ساپورت ثابت روی دیوارهای موتورخانه و مسیر پلهها نگهداری میشوند تا وزن لولهها به کف یا دیوار منتقل شود و خم نشوند.
این ساپورتها در پروژههای ساختمانی و صنعتی به طور گسترده استفاده میشوند و با توجه به نوع لوله، وزن و محل نصب، مدل مناسب انتخاب میشود.

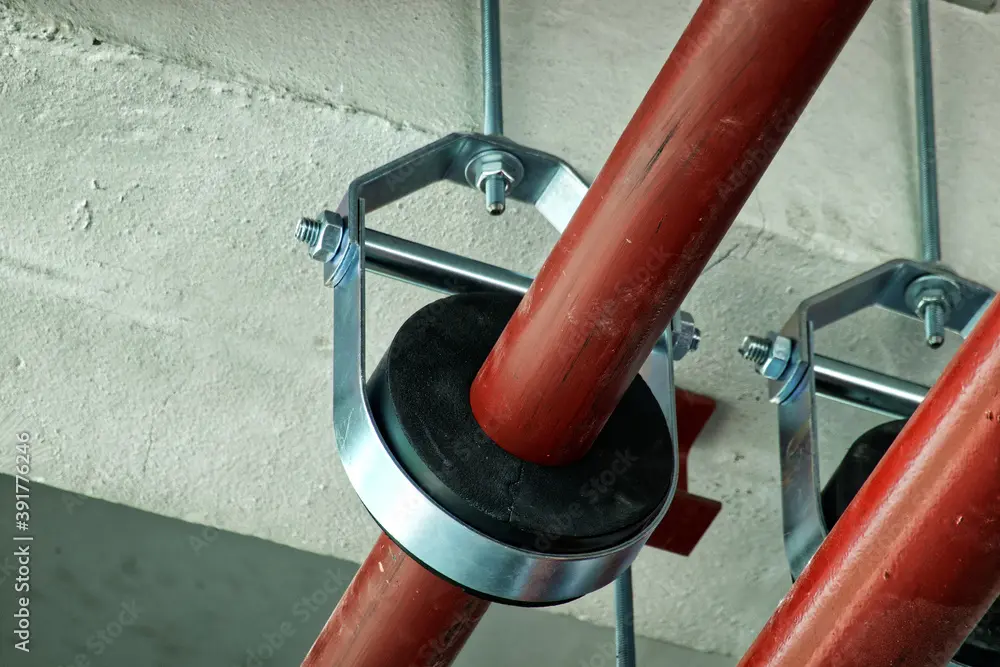

ساپورت آویزی
تعریف و کاربرد ساپورت آویزی
ساپورت آویزی یکی دیگر از انواع ساپورت تاسیساتی است که برای نگهداری لولهها، کابلها و تجهیزات تأسیساتی به صورت معلق طراحی شده است. این نوع ساپورت از سقف یا سازههای بالاسری نصب میشود و امکان عبور لولهها و کابلها در فضاهای باز را فراهم میکند. استفاده از ساپورت آویزی باعث میشود لولهها بدون تماس مستقیم با زمین یا دیوار، پایدار و ایمن باقی بمانند.
انواع ساپورت آویزی
ساپورت آویزی در مدلها و طراحیهای مختلف ارائه میشود که هر کدام برای شرایط خاصی مناسب هستند:
-
هانگر ساده: برای نصب پایهای و سبک لولهها و کابلها
-
هانگر فنری: مناسب برای مکانهایی که نیاز به تحمل ارتعاش یا حرکت جزئی وجود دارد
-
هانگر با مهار ارتعاش: برای کاهش لرزش تجهیزات مکانیکی و افزایش طول عمر سیستمها
نکات نصب و نگهداری ساپورت آویزی
برای عملکرد بهینه ساپورت آویزی، رعایت نکات نصب و نگهداری اهمیت زیادی دارد:
-
فاصله مناسب بین ساپورتها: تعیین فاصله استاندارد برای جلوگیری از خم شدن یا افتادن لولهها
-
کنترل لرزش و ایمنی: اطمینان از محکم بودن اتصال به سقف و استفاده از مدل مناسب برای کاهش ارتعاش
-
بازدید دورهای برای تشخیص هرگونه فرسودگی یا شل شدن اتصالات
مثال پروژهای: در یک پروژه اداری با سقف کاذب، لولههای تهویه هوا و کانالهای HVAC با ساپورت آویزی از تیرهای فلزی آویزان میشوند تا کف فضای اداری خالی بماند و امکان عبور کابلها فراهم شود.
استفاده صحیح از ساپورت آویزی علاوه بر ایمنی، باعث افزایش طول عمر لولهها و تجهیزات تأسیساتی میشود و در پروژههای ساختمانی و صنعتی کاربرد گسترده دارد.

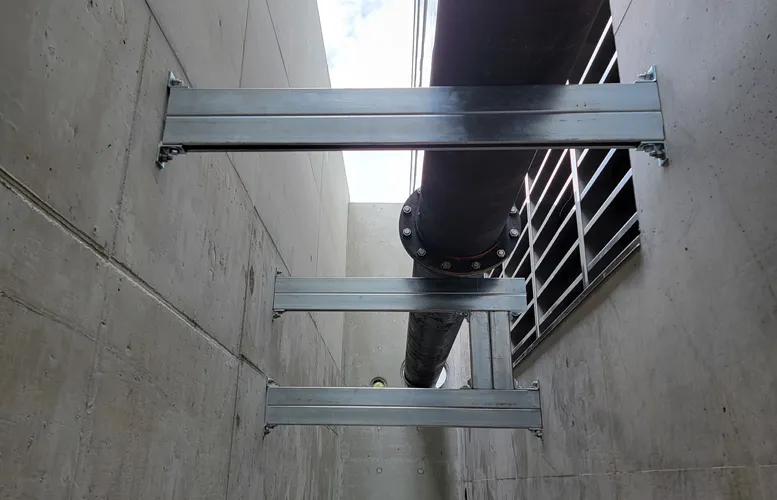

ساپورت دیواری
تعریف و کاربرد ساپورت دیواری
ساپورت دیواری یکی از انواع رایج ساپورت تاسیساتی است که برای نگهداری لولهها، کانالها و داکتها بر روی دیوار طراحی شده است. این نوع ساپورت امکان نصب تجهیزات در سطوح عمودی را فراهم میکند و باعث میشود لولهها و کابلها در مسیر مشخص و ایمن قرار گیرند، بدون آنکه فضای کف اشغال شود.
مزایا و محدودیتها
از مزایای اصلی ساپورت دیواری میتوان به نصب آسان و دسترسی راحت به لولهها و تجهیزات اشاره کرد. این ساپورتها به سرعت قابل نصب هستند و برای تعمیرات و بازدید دورهای مناسباند. با این حال، محدودیتهایی نیز دارند؛ از جمله محدودیت در تحمل بار زیاد و ارتفاع نصب، بنابراین در پروژههای سنگین یا با لولههای بزرگ، ممکن است نیاز به ساپورت مکمل باشد.
نمونهها و مدلهای رایج ساپورت دیواری
برخی از مدلهای رایج ساپورت دیواری شامل موارد زیر هستند:
-
براکتهای L و U: مناسب برای تثبیت لولهها با اندازههای مختلف
-
ریلهای دیواری: برای نصب چند لوله یا کانال به صورت منظم و مرتب
مثال پروژهای: در یک بیمارستان، مسیر لولههای گاز طبی روی دیوارهای راهرو نصب شده است. ساپورت دیواری مسیر لوله را ثابت نگه میدارد و از جابهجایی جلوگیری میکند.
استفاده از ساپورت دیواری، به ویژه در ساختمانهای تجاری و مسکونی، به نظمدهی مسیر لولهها و کاهش اشغال فضای کف کمک میکند و نصب سریع و ایمن تجهیزات تأسیساتی را ممکن میسازد.

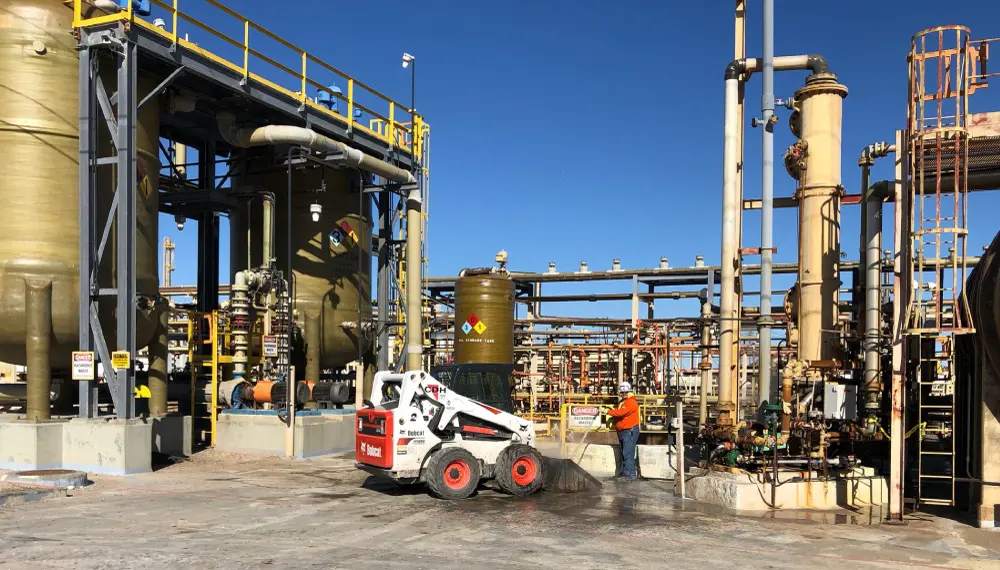

ساپورت صنعتی
تعریف و کاربردها ساپورت صنعتی
ساپورت صنعتی ناز انواع ساپورت تاسیساتی است که برای استفاده در صنایع سنگین و تجهیزات مکانیکی و تأسیساتی بزرگ طراحی شده است. این ساپورتها قادرند بار و فشار بسیار زیاد را تحمل کنند و نقش مهمی در پایدارسازی سیستمهای صنعتی و افزایش ایمنی تجهیزات دارند. از این نوع ساپورت در کارخانهها، نیروگاهها، خطوط تولید و پروژههای بزرگ صنعتی استفاده میشود.
انواع مدلها ساپورت صنعتی
ساپورت صنعتی در مدلها و جنسهای مختلف تولید میشود تا نیازهای متفاوت پروژهها را پوشش دهد:
-
ساپورت فولادی: مناسب برای تحمل بار بالا و شرایط محیطی سخت
-
ساپورت ضد زنگ (Stainless Steel): مقاوم در برابر رطوبت، خوردگی و مواد شیمیایی
-
مدلهای سفارشی صنعتی: طراحی خاص برای پروژههای با شرایط ویژه و تجهیزات سنگین
نکات مهم در انتخاب ساپورت صنعتی
برای انتخاب مناسب ساپورت صنعتی، چند نکته کلیدی باید مدنظر قرار گیرد:
-
بررسی بار و فشار: تعیین وزن لولهها و تجهیزات برای انتخاب ساپورت با ظرفیت مناسب
-
انتخاب جنس و پوشش مناسب: با توجه به محیط نصب و شرایط کاری (رطوبت، خوردگی، دما)
-
رعایت استانداردهای صنعتی و توصیههای سازنده برای نصب و فاصلهگذاری
مثال پروژهای: در یک کارخانه تولید مواد شیمیایی، خطوط انتقال آب خنککننده و بخار با ساپورت صنعتی از سقف و زمین حمایت میشوند. این ساپورتها قادرند وزن سنگین لولهها و فشار داخلی بالای آنها را تحمل کنند.
انتخاب صحیح ساپورت صنعتی باعث افزایش طول عمر تجهیزات، کاهش خطرات ناشی از شکست سازهای و عملکرد پایدار سیستمهای تأسیساتی میشود و نقش حیاتی در پروژههای بزرگ صنعتی ایفا میکند.
ساپورت آنتیویبره
تعریف و کاربرد ساپورت انتی ویبره
ساپورت آنتیویبره یکی از انواع ساپورت تاسیساتی است که به منظور کاهش لرزش و ارتعاش تجهیزات مکانیکی و تأسیساتی طراحی شده است. این نوع ساپورت معمولاً در موتورخانهها، پمپها، کمپرسورها و سایر تجهیزات حساس نصب میشود تا لرزشها به سازه منتقل نشوند و عملکرد سیستم بهینه باقی بماند.
مزایا و ویژگیها
از مزایای استفاده از ساپورت آنتیویبره میتوان به موارد زیر اشاره کرد:
-
محافظت از سازه و تجهیزات: کاهش انتقال لرزش و جلوگیری از آسیبهای ناشی از ارتعاش
-
افزایش عمر سیستمها: با کاهش تنشهای مکانیکی، تجهیزات طول عمر بیشتری دارند
-
مناسب برای پروژههایی که نیاز به محیطی آرام و بدون لرزش دارند

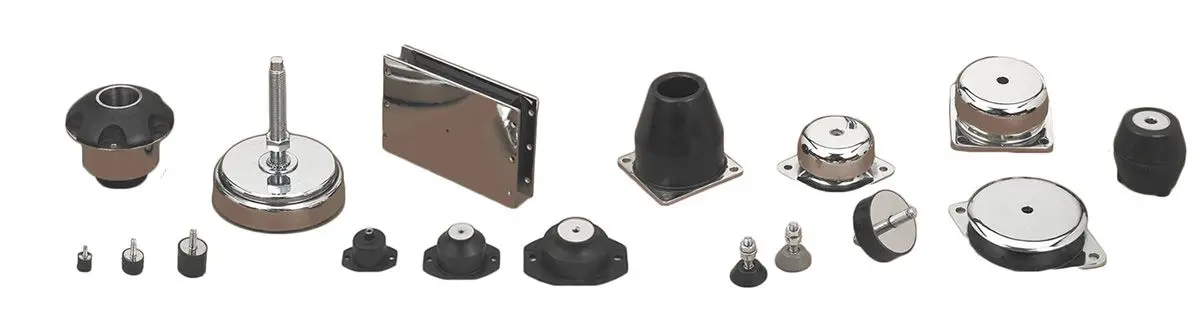

نمونهها و نصب ساپورت آنتی ویبره
ساپورت آنتیویبره در مدلها و جنسهای مختلف عرضه میشود:
-
ساپورت لاستیکی: جذب ارتعاشات سبک و متوسط
-
ساپورت فنری: مناسب برای لرزشهای شدید و تجهیزات سنگین
-
مدلهای ترکیبی: ترکیبی از لاستیک و فنر برای عملکرد بهینه در شرایط خاص
نکات نصب صحیح و فاصلهگذاری:
-
رعایت فاصله استاندارد بین ساپورتها برای جلوگیری از خم شدن یا آسیب لولهها
-
نصب محکم و رعایت زاویه مناسب ساپورتها برای جذب بهتر لرزش
-
بازدید دورهای و بررسی سلامت ساپورتها برای حفظ عملکرد بهینه
مثال پروژهای: در موتورخانه یک هتل، پمپها و چیلرها روی ساپورت آنتیویبره نصب شدهاند تا ارتعاش ناشی از کارکرد دستگاهها به ساختمان منتقل نشود و نویز کاهش یابد.
استفاده صحیح از ساپورت آنتیویبره، نه تنها ایمنی و پایداری تجهیزات تأسیساتی را افزایش میدهد، بلکه باعث کاهش هزینههای نگهداری و تعمیرات نیز میشود.
راهنمای انتخاب انواع ساپورت تاسیساتی مناسب
انتخاب انواع ساپورت تاسیساتی مناسب یکی از مراحل مهم در طراحی و اجرای سیستمهای لولهکشی، کابلکشی و تجهیزات مکانیکی است. انتخاب صحیح ساپورت باعث افزایش ایمنی، کاهش لرزش، و افزایش طول عمر تجهیزات میشود.
بررسی نوع پروژه
نوع پروژه (مسکونی، تجاری یا صنعتی) نقش مهمی در انتخاب ساپورت دارد:
-
پروژههای مسکونی: معمولاً از ساپورت ثابت و دیواری برای لولهها و کانالهای سبک استفاده میشود.
-
پروژههای تجاری: ترکیبی از ساپورتهای ثابت، آویزی و دیواری برای نگهداری لولهها و تجهیزات به کار میرود.
-
پروژههای صنعتی: نیازمند ساپورت صنعتی و ساپورت آنتیویبره برای تحمل بار سنگین و کاهش ارتعاش است.
بار و فشار لوله یا تجهیزات
بار وارده و وزن تجهیزات، تعیینکننده نوع ساپورت است. برای تجهیزات سنگین، استفاده از ساپورت صنعتی و ساپورت آنتیویبره توصیه میشود، در حالی که برای لولههای سبکتر، ساپورت ثابت و دیواری کفایت میکنند.
محیط نصب
محل نصب ساپورت، مدل مناسب را مشخص میکند:
-
سقف: ساپورتهای آویزی و آنتیویبره
-
دیوار: ساپورت دیواری و براکتها
-
کف یا زمین: ساپورت ثابت و کفپایه
نیاز به کاهش لرزش یا حرکت
در پروژههایی که تجهیزات حساس یا موتورخانهها نصب میشوند، استفاده از ساپورت آنتیویبره اهمیت دارد تا لرزش تجهیزات به سازه منتقل نشود و عملکرد سیستم بهینه باقی بماند.
با رعایت این نکات، میتوان انواع ساپورت تاسیساتی مناسب هر پروژه را انتخاب کرد و ایمنی و عملکرد پایدار سیستمهای تأسیساتی را تضمین نمود.

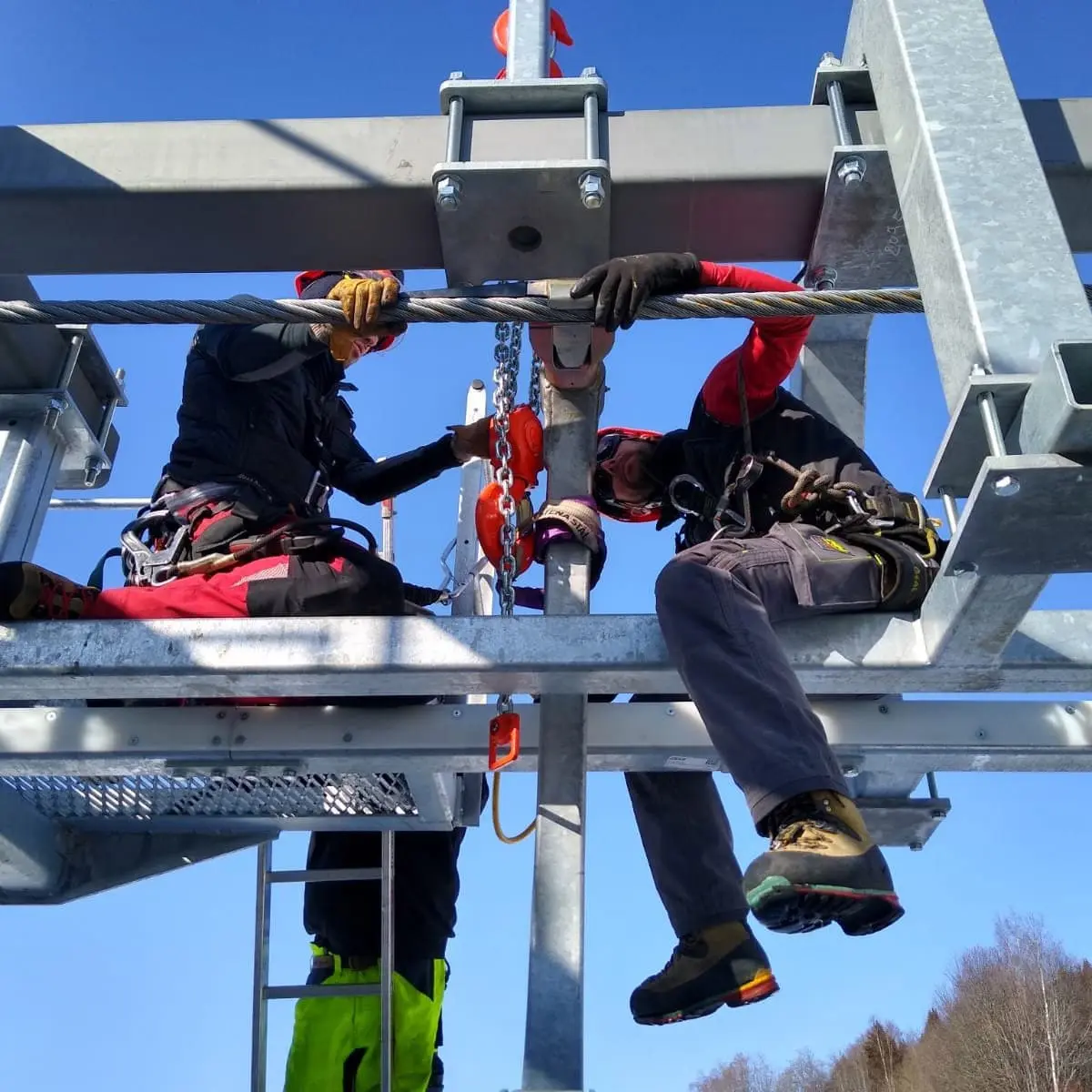

نکات نصب و نگهداری انواع ساپورت تاسیساتی
برای بهرهبرداری بهینه از انواع ساپورت تاسیساتی، رعایت نکات نصب و نگهداری اهمیت بالایی دارد. نصب صحیح ساپورتها نه تنها باعث پایداری لولهها و تجهیزات میشود، بلکه طول عمر سیستمهای تأسیساتی را نیز افزایش میدهد.
فاصله استاندارد بین ساپورتها
یکی از مهمترین نکات نصب، تعیین فاصله استاندارد بین ساپورتها است. این فاصله بسته به نوع ساپورت (ثابت، آویزی، دیواری، صنعتی، آنتیویبره) و وزن لوله یا تجهیزات متفاوت است. رعایت فاصله مناسب باعث میشود لولهها خم نشوند و فشار بر اتصالات کاهش یابد.
کنترل و بازدید دورهای
برای حفظ عملکرد صحیح ساپورتها، انجام بازدید دورهای و کنترل سلامت ساپورتها ضروری است. بررسی شل شدن پیچها، ترک خوردگی یا خوردگی ساپورتها باعث جلوگیری از حوادث و کاهش هزینههای تعمیرات میشود.
نکات ایمنی و رعایت استانداردهای صنعتی
رعایت استانداردهای صنعتی و نکات ایمنی در نصب ساپورتها بسیار اهمیت دارد. استفاده از ساپورتهای مناسب برای نوع پروژه، نصب صحیح براکتها و رعایت دستورالعملهای سازنده، از جمله اقدامات حیاتی برای تضمین ایمنی کارکنان و تجهیزات است.
با رعایت این نکات، میتوان انواع ساپورت تاسیساتی را به بهترین شکل نصب و نگهداری کرد و از عملکرد پایدار و ایمن سیستمهای لولهکشی و تجهیزات تأسیساتی اطمینان حاصل نمود.
جمعبندی انواع ساپورت تاسیساتی
انتخاب انواع ساپورت تاسیساتی مناسب، نقش حیاتی در ایمنی، دوام و عملکرد سیستمهای لولهکشی و تجهیزات تأسیساتی دارد. استفاده از ساپورتهای درست، نه تنها لرزش و حرکت لولهها و تجهیزات را کاهش میدهد، بلکه باعث افزایش طول عمر سیستم و کاهش هزینههای نگهداری میشود.
در این مقاله، انواع ساپورت تاسیساتی شامل ساپورت ثابت، آویزی، دیواری، صنعتی و آنتیویبره معرفی شدند و کاربردها، مزایا، محدودیتها و نکات نصب و نگهداری هر نوع بررسی شد. با شناخت دقیق هر مدل، میتوان برای هر پروژه—چه مسکونی، تجاری یا صنعتی—ساپورت مناسب را انتخاب کرد و عملکرد بهینه سیستمها را تضمین نمود.
استفاده از راهنمای انتخاب ساپورت مناسب به شما کمک میکند تا با توجه به نوع پروژه، بار وارده، محیط نصب و نیاز به کاهش لرزش، بهترین نوع ساپورت تاسیساتی را انتخاب کرده و ایمنی و کارایی تجهیزات خود را تضمین کنید.
همچنین بخوانید:
پرسشهای پرتکرار درباره انواع ساپورت تاسیساتی
1. ساپورت آویزی چیست و چه تفاوتی با ساپورت ثابت دارد؟
ساپورت آویزی لولهها و کابلها را از سقف معلق نگه میدارد، در حالی که ساپورت ثابت لولهها را تثبیت و حرکت آنها را محدود میکند.
2. ساپورت آنتیویبره چه مزایایی برای تجهیزات دارد؟
ساپورت آنتیویبره لرزش تجهیزات را کاهش داده و از سازه و لولهها محافظت میکند.
3. بهترین نوع ساپورت برای لولههای سنگین چیست؟
ساپورت صنعتی یا ترکیبی از ساپورت ثابت و آنتیویبره برای لولههای سنگین مناسب است.
4. فاصله استاندارد بین ساپورتها چقدر است؟
فاصله استاندارد بسته به نوع ساپورت و وزن لوله متفاوت است و باید مطابق توصیه سازنده رعایت شود.
