اجرای اصولی تأسیسات مکانیکی و الکتریکی نیازمند استفاده از تجهیزات نگهدارندهای است که بتوانند وزن و مسیر نصب لولهها، کابلها و سایر تجهیزات را به شکل مطمئن پشتیبانی کنند. در این میان، سیستم ساپورت مدولار به دلیل ساختار منظم و قابلیت تنظیم، به یکی از روشهای کاربردی در پروژههای ساختمانی و صنعتی تبدیل شده است.
این سیستم از مجموعهای از قطعات هماهنگ مانند پروفیل، بست، اتصالات، انکر و تجهیزات اتصال تشکیل میشود که هر کدام نقش مشخصی در ایجاد یک سازه نگهدارنده دارند. انتخاب صحیح اجزای سیستم ساپورت مدولار باعث میشود اجرای تأسیسات با نظم بیشتر، سرعت بالاتر و هماهنگی بهتر بین بخشهای مختلف انجام شود.
شناخت دقیق هر قطعه، از پروفیل و بستهای تأسیساتی گرفته تا اتصالات ساپورت، به مهندسان و مجریان پروژه کمک میکند تا متناسب با شرایط نصب و نوع تجهیزات، ترکیب مناسبی از قطعات را انتخاب کنند. در ادامه این مقاله، اجزای اصلی سیستم ساپورت مدولار و کاربرد هر کدام را بررسی میکنیم.
سیستم ساپورت مدولار چیست؟
سیستم ساپورت مدولار یک ساختار مهندسیشده برای نگهداری و تثبیت تجهیزات تأسیساتی مانند لولهها، کانالهای هوا، سینی کابل و تجهیزات مکانیکی و الکتریکی است که از قطعات پیشساخته و قابل اتصال به یکدیگر تشکیل میشود. در این روش، به جای ساخت پایههای نگهدارنده به صورت سنتی و با برشکاری و جوشکاری گسترده، قطعات مختلف با استفاده از اتصالات مکانیکی در کنار هم قرار میگیرند و یک سازه منظم و قابل تنظیم ایجاد میکنند.
تفاوت اصلی این سیستم با روشهای سنتی ساپورتسازی، در انعطافپذیری و سرعت اجرای آن است. در روشهای قدیمی، تغییر مسیر تجهیزات یا اصلاح سازه نگهدارنده معمولاً به عملیات برش و جوشکاری مجدد نیاز داشت، اما در سیستم مدولار میتوان بسیاری از قطعات را بدون تغییرات اساسی جابهجا یا اصلاح کرد.
استفاده از این روش در پروژههای ساختمانی و صنعتی مزایای مختلفی دارد، از جمله:
- سرعت نصب بالاتر به دلیل استفاده از قطعات آماده و اتصال سریع اجزا
- امکان تغییر و توسعه سیستم در صورت نیاز به اصلاح مسیر تأسیسات
- کاهش عملیات جوشکاری و سادهتر شدن فرآیند اجرا
- ایجاد نظم بیشتر در مسیر تجهیزات و افزایش هماهنگی بین بخشهای مختلف تأسیسات
در واقع، عملکرد صحیح این سیستم به هماهنگی میان تمام قطعات آن وابسته است. پروفیلها، بستها، اتصالات ساپورت تأسیسات باید متناسب با نوع بار، شرایط نصب و محل اجرا انتخاب شوند تا سازه نهایی استحکام و کارایی لازم را داشته باشد.

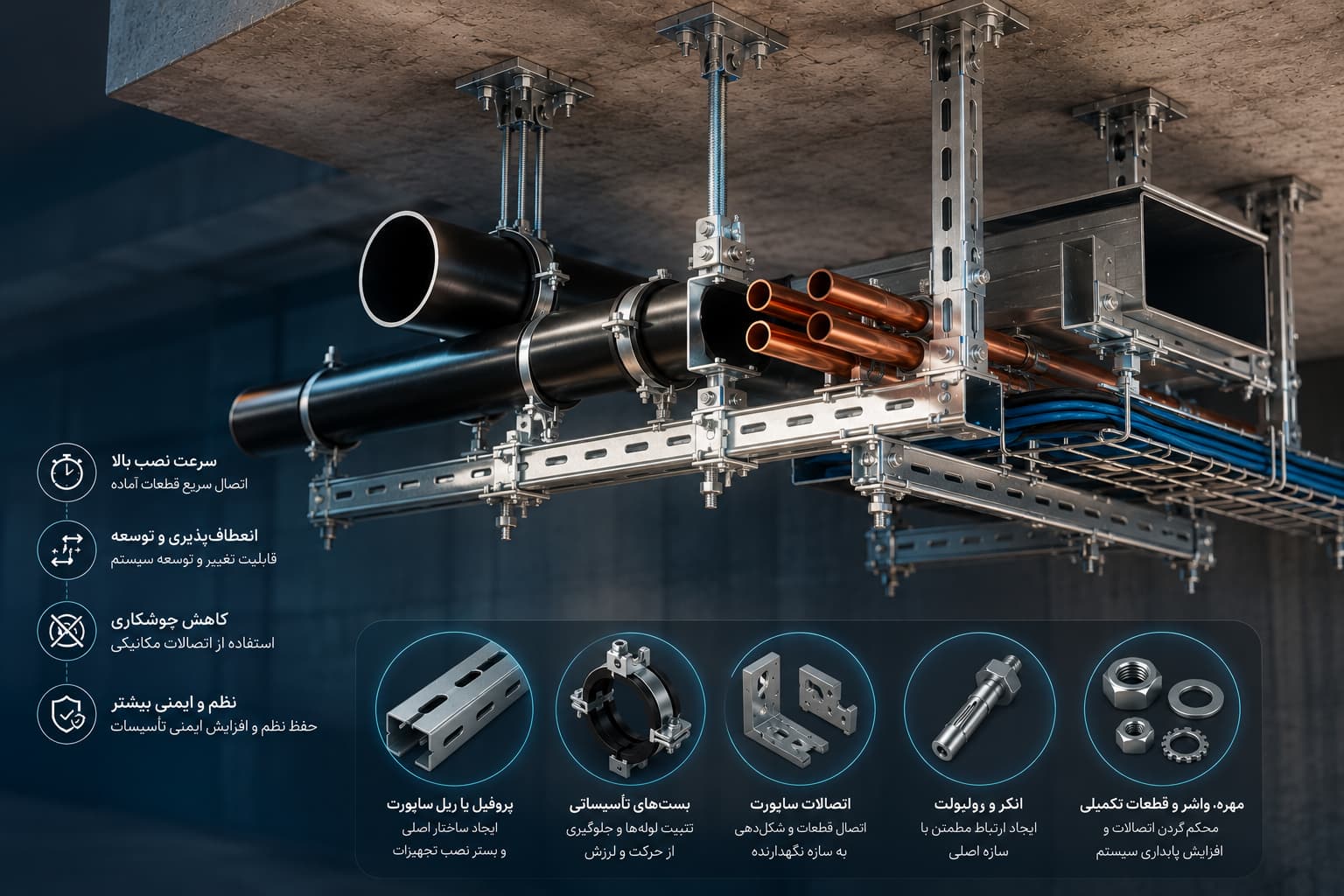

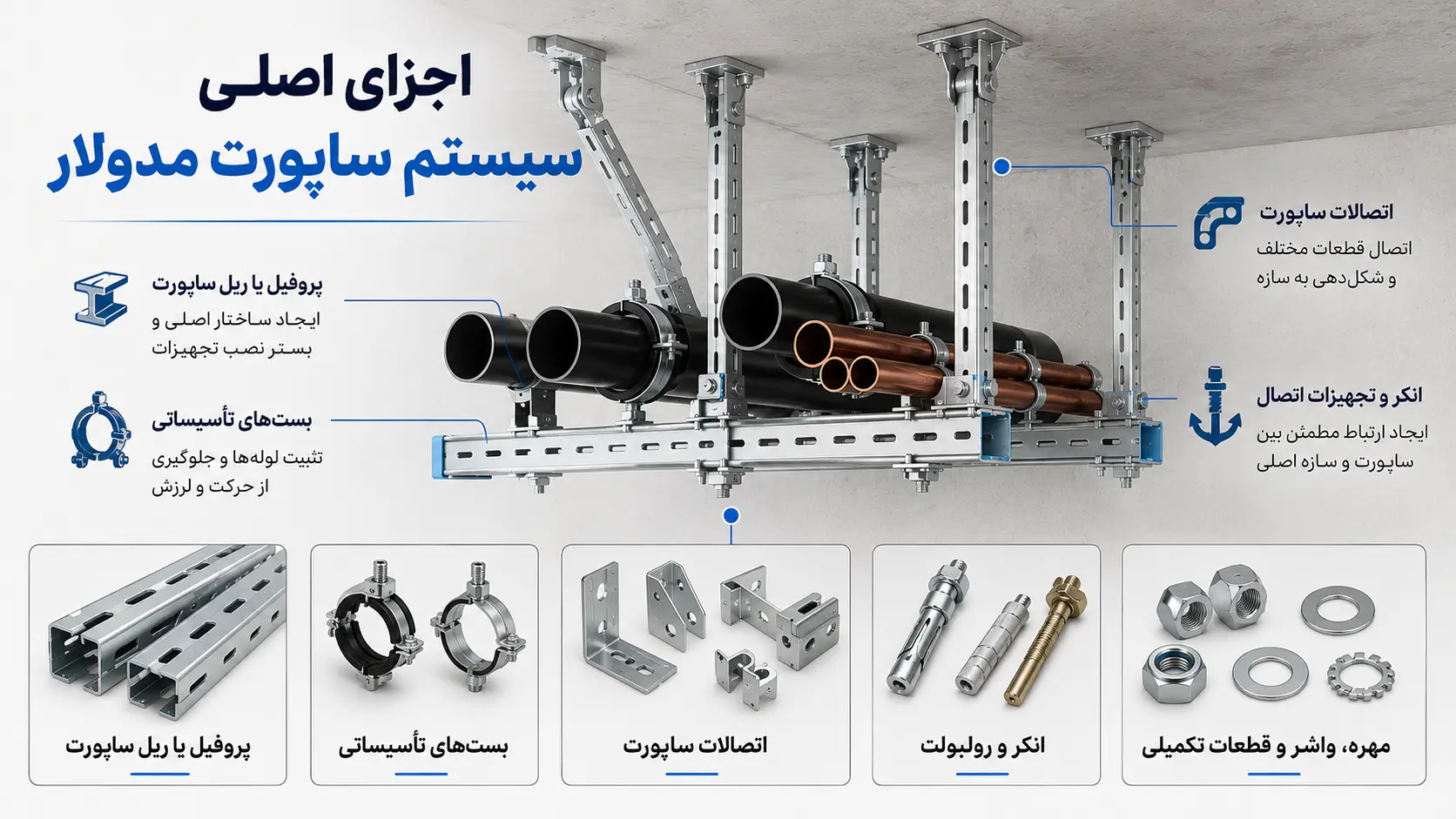

اجزای اصلی سیستم ساپورت مدولار
سیستم ساپورت مدولار از چندین قطعه تشکیل شده که هر کدام وظیفه مشخصی در ایجاد یک سازه نگهدارنده دارند. عملکرد صحیح این سیستم زمانی به دست میآید که تمام اجزا متناسب با یکدیگر انتخاب شوند و بتوانند وزن، فشار و شرایط محیطی پروژه را تحمل کنند.
در یک سیستم استاندارد، قطعاتی مانند پروفیل یا ریل ساپورت، بستهای تأسیساتی، اتصالات، انکرها و تجهیزات اتصالدهنده در کنار هم قرار میگیرند تا یک چارچوب مقاوم برای نصب تجهیزات ایجاد شود. انتخاب هر قطعه باید بر اساس نوع کاربرد، میزان بار واردشده، فضای نصب و شرایط پروژه انجام شود.
| قطعه | نقش در سیستم ساپورت مدولار |
|---|---|
| پروفیل یا ریل ساپورت | ایجاد ساختار اصلی و فراهم کردن بستر نصب تجهیزات |
| بستهای تأسیساتی | تثبیت لولهها و جلوگیری از حرکت یا لرزش آنها |
| اتصالات ساپورت | اتصال قطعات مختلف و شکلدهی به سازه نگهدارنده |
| انکر و تجهیزات اتصال | ایجاد ارتباط مطمئن بین ساپورت و سازه اصلی ساختمان |
| مهره، واشر و قطعات تکمیلی | محکمکردن اتصالات و افزایش پایداری سیستم |
در ادامه، هر یک از این اجزا را بررسی میکنیم تا نقش آنها در اجرای یک سیستم ساپورت مدولار و نکات مهم انتخاب هر قطعه مشخص شود.
پروفیل یا ریل ساپورت: ساختار اصلی سیستم نگهدارنده
پروفیل یا ریل ساپورت یکی از اصلیترین اجزای سیستم مدولار است که وظیفه ایجاد چارچوب اولیه برای نصب تجهیزات را بر عهده دارد. این قطعه به عنوان پایه اتصال سایر اجزا عمل میکند و امکان ایجاد سازههای مختلف برای نگهداری تجهیزات تأسیساتی را فراهم میسازد.
در سیستمهای ساپورت مدولار، پروفیلها معمولاً در مدلها و ابعاد مختلف تولید میشوند تا متناسب با میزان بار، نوع کاربرد و شرایط نصب انتخاب شوند. ضخامت پروفیل، جنس متریال و کیفیت پوشش سطحی از عوامل مهمی هستند که بر مقاومت و طول عمر آن تأثیر میگذارند.
از پروفیل ساپورت برای نصب و نگهداری تجهیزات مختلفی مانند لولههای تأسیساتی، کانالهای تهویه و سینی کابل استفاده میشود. انتخاب صحیح پروفیل ساپورت تأسیسات باعث میشود ساختار نهایی ساپورت از استحکام کافی برخوردار باشد و سایر قطعات نیز عملکرد بهتری داشته باشند.
هنگام انتخاب پروفیل باید به موارد زیر توجه کرد:
- وزن تجهیزات نصبشده روی ساپورت
- فاصله بین نقاط اتصال
- شرایط محیطی پروژه
- ضخامت و مقاومت مکانیکی پروفیل
بستهای تأسیساتی:تثبیتکننده مسیر لولهها
بستهای تأسیساتی برای ثابت نگه داشتن لولهها و جلوگیری از حرکت یا جابهجایی آنها در مسیر نصب استفاده میشوند. این قطعات با اتصال لوله به ساختار ساپورت، نقش مهمی در حفظ نظم مسیرهای تأسیساتی و انتقال مناسب بار به سازه نگهدارنده دارند.
بسته به نوع پروژه، قطر لوله و شرایط نصب، مدلهای مختلفی از بستها مورد استفاده قرار میگیرند. از رایجترین انواع آنها میتوان به موارد زیر اشاره کرد:
انواع بستهای تأسیساتی
🔹 بست رگلاژی: برای مواقعی که نیاز به تنظیم موقعیت یا ارتفاع لوله وجود دارد، کاربرد دارد.
🔹 بست چنگالی: برای اتصال لولهها به سازه ساپورت و ایجاد یک نگهدارنده مطمئن استفاده میشود.
🔹 بست روکشدار: با داشتن پوشش محافظ، به کاهش تماس مستقیم فلز با لوله و کنترل بهتر لرزش کمک میکند.
انتخاب سایز مناسب بست اهمیت زیادی دارد، زیرا بست باید متناسب با قطر لوله، وزن تجهیزات و شرایط نصب انتخاب شود. استفاده از انواع بست تأسیساتی مناسب باعث میشود لولهها با پایداری بیشتری روی سیستم ساپورت قرار بگیرند.
اتصالات و رابطهای ساپورت: اتصالدهنده اجزای سیستم
اتصالات و رابطهای ساپورت، قطعاتی هستند که برای کنار هم قرار دادن بخشهای مختلف سیستم و ایجاد یک سازه منسجم استفاده میشوند. این قطعات امکان اتصال پروفیلها، تغییر مسیر سازه و ایجاد فرمهای مختلف ساپورت را فراهم میکنند.
گوشوارهها، براکتها، رابطها و سایر قطعات اتصالدهنده، هر کدام برای شرایط خاصی در اجرای ساپورت مورد استفاده قرار میگیرند. کیفیت و طراحی این قطعات تأثیر مستقیمی بر استحکام اتصالات و عملکرد نهایی سازه دارد.
مهمترین کاربردهای اتصالات ساپورت شامل موارد زیر است:
- اتصال پروفیلها به یکدیگر
- ایجاد سازههای افقی و عمودی
- نصب تجهیزات در موقعیتهای مختلف
- افزایش انعطافپذیری سیستم در زمان اجرا
انتخاب صحیح اتصالات سیستم ساپورت مدولار کمک میکند اجزای مختلف به شکل هماهنگ در کنار یکدیگر قرار بگیرند و سازه نگهدارنده از مقاومت کافی برخوردار باشد.
انکر و رولبولت: نقطه اتصال ساپورت به سازه اصلی
انکر و رولبولت وظیفه ایجاد اتصال بین سیستم ساپورت و سازه اصلی ساختمان را بر عهده دارند. این قطعات باعث میشوند بار واردشده از تجهیزات به شکل مطمئن به بتن، دیوار یا سایر بخشهای سازه منتقل شود.
انتخاب انکر مناسب به نوع سطح، میزان بار، شرایط نصب و جنس سازه بستگی دارد. برای مثال، نوع اتصال مورد نیاز در سطوح بتنی ممکن است با سازههای فلزی یا مصالح دیگر متفاوت باشد و انتخاب نادرست میتواند روی عملکرد سیستم تأثیر بگذارد.
در هنگام انتخاب انکر مناسب برای نصب ساپورت باید موارد زیر بررسی شود:
- نوع سطح محل نصب
- میزان بار قابل تحمل
- شرایط محیطی مانند رطوبت یا خوردگی
- روش نصب و الزامات پروژه
استفاده از انکر و رولبولت مناسب، باعث ایجاد اتصال پایدار بین ساپورت و سازه شده و ایمنی کل سیستم را افزایش میدهد.
مهره و واشر: تکمیلکننده اتصالات سیستم
مهره و واشر از قطعات کوچک اما مهم در سیستم ساپورت مدولار هستند که وظیفه محکم کردن اتصالات و حفظ پایداری اجزای مختلف را بر عهده دارند. این قطعات در محل اتصال پروفیلها، بستها و سایر اجزای سیستم استفاده میشوند.
واشر با توزیع بهتر فشار و مهره با ایجاد اتصال محکم، از شل شدن اتصالات در طول زمان جلوگیری میکنند. کیفیت این قطعات بهخصوص در پروژههایی که تحت لرزش یا بار مداوم قرار دارند، اهمیت بیشتری پیدا میکند.
هنگام انتخاب مهره و واشر باید به موارد زیر توجه شود:
- جنس و مقاومت قطعه
- هماهنگی با سایر اجزای اتصال
- کیفیت ساخت و استاندارد تولید
نحوه اتصال اجزای سیستم ساپورت مدولار به یکدیگر
عملکرد صحیح سیستم ساپورت مدولار زمانی حاصل میشود که تمام قطعات به ترتیب و با رعایت اصول اجرایی در کنار یکدیگر قرار بگیرند. هر جزء نقش مشخصی در تکمیل سازه نگهدارنده دارد و حذف یا انتخاب نادرست هر قطعه میتواند بر استحکام و عملکرد کل سیستم تأثیر بگذارد. روند کلی اجرای این سیستم معمولاً به صورت زیر است:
۱. انتخاب محل نصب
در ابتدا، محل نصب با توجه به مسیر عبور تجهیزات، میزان بار و شرایط سازه مشخص میشود تا بهترین موقعیت برای اجرای ساپورت انتخاب شود.
۲. نصب انکر یا تجهیزات اتصال
در این مرحله، انکر یا سایر تجهیزات اتصال روی سازه نصب میشوند تا پایهای مطمئن برای انتقال بار و نصب سایر اجزا فراهم شود.
۳. نصب پروفیل یا ریل:
پس از اجرای اتصالات اولیه، پروفیل یا ریل ساپورت نصب میشود و ساختار اصلی سیستم شکل میگیرد.
۴. اتصال قطعات رابط:
براکتها، گوشوارهها، رابطها و سایر اتصالات روی پروفیل نصب میشوند تا امکان ایجاد ساختار مورد نیاز پروژه فراهم شود.
۵. نصب بست و نگهدارنده تجهیزات:
در پایان، بستهای تأسیساتی روی سازه نصب شده و لولهها، کانالهای هوا یا سینیهای کابل در محل خود ثابت میشوند.
با اجرای صحیح این مراحل، تمام اجزای سیستم ساپورت مدولار به صورت یکپارچه عمل کرده و یک سازه ایمن، منظم و قابل توسعه برای نگهداری تجهیزات تأسیساتی ایجاد میکنند.
مزایای استفاده از سیستم ساپورت مدولار در پروژهها
استفاده از سیستم ساپورت مدولار تنها به سادهتر شدن فرآیند نصب محدود نمیشود، بلکه مزایای متعددی را در مرحله اجرا، بهرهبرداری و حتی توسعه آینده پروژه به همراه دارد. به همین دلیل، این سیستم در بسیاری از پروژههای ساختمانی، تجاری و صنعتی جایگزین روشهای سنتی شده است.
- ✅ کاهش زمان اجرای تأسیسات: استفاده از قطعات پیشساخته و اتصالات مکانیکی، سرعت نصب را افزایش داده و زمان اجرای پروژه را کاهش میدهد.
- ✅ امکان تغییر و جابهجایی قطعات: در صورت تغییر مسیر تأسیسات یا توسعه پروژه، بسیاری از اجزای سیستم بدون نیاز به تخریب یا اجرای مجدد قابل تنظیم و جابهجایی هستند.
- ✅ افزایش استحکام سازه نگهدارنده: هماهنگی بین پروفیل، اتصالات، بستها و تجهیزات اتصال، باعث ایجاد یک سازه مقاوم و پایدار برای نگهداری تجهیزات تأسیساتی میشود.
- ✅ کاهش نیاز به جوشکاری: در بیشتر سیستمهای مدولار، قطعات با استفاده از اتصالات مکانیکی به یکدیگر متصل میشوند و نیاز به عملیات جوشکاری به حداقل میرسد.
- ✅ ایجاد نظم بیشتر در مسیر لولهها و کابلها: طراحی منظم سازه ساپورت، اجرای مسیرهای تأسیساتی را ساماندهی کرده و دسترسی به تجهیزات برای تعمیرات و نگهداری را آسانتر میکند.
در مجموع: سیستم ساپورت مدولار علاوه بر افزایش کیفیت اجرا، انعطافپذیری بیشتری در مدیریت و توسعه تأسیسات ایجاد میکند و میتواند هزینههای نگهداری و اصلاحات آینده را نیز کاهش دهد.
نکات مهم هنگام انتخاب اجزای ساپورت مدولار
انتخاب اجزای سیستم ساپورت مدولار تنها به هماهنگی ابعاد قطعات محدود نمیشود. هر یک از اجزا باید متناسب با شرایط پروژه انتخاب شوند تا سازه نهایی از نظر ایمنی، استحکام و دوام عملکرد مناسبی داشته باشد. پیش از انتخاب قطعات، بهتر است موارد زیر را بررسی کنید:
- وزن تجهیزات نصبشده: ظرفیت تحمل بار قطعات باید متناسب با وزن لولهها، کانالها، سینیهای کابل و سایر تجهیزات باشد تا از تغییر شکل یا آسیب به سازه جلوگیری شود.
- نوع کاربری پروژه: نیازهای یک ساختمان مسکونی با پروژههای صنعتی، پالایشگاهی یا تجاری یکسان نیست. بنابراین نوع پروژه در انتخاب پروفیل، بست، اتصالات و سایر قطعات تأثیر مستقیم دارد.
- شرایط محیطی: عواملی مانند رطوبت، خوردگی، تغییرات دما و قرار گرفتن در محیطهای خورنده، در انتخاب جنس و پوشش قطعات اهمیت زیادی دارند.
- جنس قطعات: استفاده از قطعاتی که از متریال باکیفیت و متناسب با شرایط بهرهبرداری تولید شدهاند، باعث افزایش دوام سیستم و کاهش هزینههای نگهداری میشود.
- استانداردهای تولید: انتخاب قطعاتی که مطابق استانداردهای معتبر تولید شدهاند، اطمینان بیشتری از نظر کیفیت، دقت ابعادی و عملکرد در اختیار مجریان پروژه قرار میدهد.
- ظرفیت تحمل بار: هر یک از اجزای سیستم باید متناسب با بار طراحیشده انتخاب شوند تا مجموعه ساپورت بتواند بدون افت عملکرد، تجهیزات را در طول زمان نگهداری کند.
در نهایت، انتخاب صحیح اجزای سیستم ساپورت مدولار زمانی امکانپذیر است که تمام قطعات به صورت یک مجموعه هماهنگ در نظر گرفته شوند، نه به عنوان تجهیزاتی مستقل. این موضوع علاوه بر افزایش ایمنی، به بهبود عملکرد و افزایش طول عمر سیستم نیز کمک میکند.
جمعبندی
سیستم ساپورت مدولار از مجموعهای از قطعات مانند پروفیل، بست، اتصالات، انکر، مهره و واشر تشکیل شده است که هر کدام وظیفه مشخصی در ایجاد یک سازه نگهدارنده ایمن و پایدار دارند. عملکرد مطلوب این سیستم زمانی حاصل میشود که تمامی اجزا متناسب با شرایط پروژه، نوع تجهیزات و میزان بار وارده انتخاب شوند.
شناخت دقیق اجزای سیستم ساپورت مدولار به انتخاب آگاهانهتر قطعات و اجرای استاندارد تأسیسات کمک میکند. هر یک از اجزای این سیستم، از پروفیل و بست گرفته تا اتصالات، انکر، مهره و واشر، وظیفه مشخصی در ایجاد یک سازه نگهدارنده ایمن و پایدار دارند. به همین دلیل، توصیه میشود پیش از انتخاب تجهیزات، مشخصات فنی، ظرفیت باربری و شرایط پروژه را به دقت بررسی کنید تا تمامی قطعات به عنوان یک مجموعه هماهنگ، بهترین عملکرد را ارائه دهند.
سوالات متداول
سیستم ساپورت مدولار شامل چه قطعاتی است؟
اجزای اصلی سیستم ساپورت مدولار شامل پروفیل یا ریل ساپورت، بستهای تأسیساتی، اتصالات و رابطها، انکر و رولبولت، مهره و واشر است. این قطعات در کنار یکدیگر یک سازه نگهدارنده مقاوم برای نصب تجهیزات تأسیساتی ایجاد میکنند.
مهمترین بخش سیستم ساپورت مدولار چیست؟
تمام اجزای سیستم به صورت یکپارچه عمل میکنند و هر کدام وظیفه مشخصی دارند. با این حال، پروفیل به عنوان ساختار اصلی و اتصالات به عنوان رابط بین اجزا، نقش مهمی در استحکام و عملکرد صحیح سیستم ایفا میکنند.
آیا سیستم ساپورت مدولار نیاز به جوشکاری دارد؟
در بسیاری از سیستمهای ساپورت مدولار، نیازی به جوشکاری نیست و قطعات با استفاده از اتصالات مکانیکی به یکدیگر متصل میشوند. این ویژگی باعث افزایش سرعت نصب و سهولت در تغییر یا توسعه سیستم میشود.
برای نصب ساپورت مدولار چه انکری مناسب است؟
انتخاب انکر به عواملی مانند نوع سازه، جنس سطح، ظرفیت تحمل بار و شرایط نصب بستگی دارد. استفاده از انکر متناسب با شرایط پروژه، نقش مهمی در استحکام و ایمنی سیستم ساپورت مدولار دارد.
