ساپورت تأسیسات برخلاف تصور بسیاری از افراد، یک قطعه یا یک نگهدارنده ساده نیست؛ بلکه یک سیستم متشکل از چندین جزء هماهنگ است که در کنار یکدیگر وظیفه نگهداری و تثبیت تجهیزات تأسیساتی را بر عهده دارند. عملکرد صحیح این سیستم به هماهنگی بین قطعات مختلف مانند پروفیلها، اتصالات، بستها و تجهیزات نصب وابسته است.
نحوه اتصال ساپورت تأسیسات اهمیت زیادی دارد، زیرا کوچکترین ضعف در هماهنگی بین اجزا میتواند روی استحکام، ایمنی و دوام کل سیستم تأثیر بگذارد. یک سیستم ساپورت استاندارد باید بتواند وزن تجهیزات را تحمل کند، نیروهای واردشده را به سازه منتقل کند و در شرایط مختلف بهرهبرداری پایداری خود را حفظ کند.
شناخت اجزای ساپورت تأسیسات و نحوه عملکرد هر بخش، به مهندسان و مجریان کمک میکند تا ساختار مناسبتری برای نگهداری لوله، کانال و سینی کابل طراحی و اجرا کنند. در این مقاله، ساختار سیستم ساپورت، قطعات اصلی آن و نحوه اتصال اجزای مختلف به یکدیگر بررسی میشود.

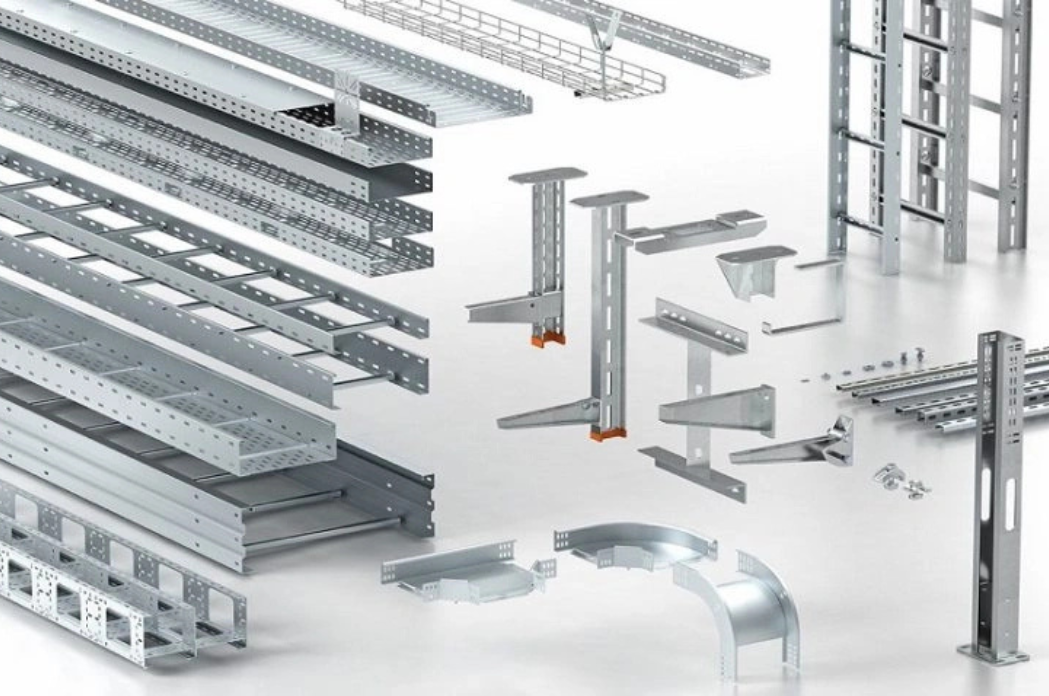

اجزای اصلی سیستم ساپورت تأسیسات
یک سیستم ساپورت تأسیسات از مجموعهای از قطعات تشکیل میشود که هرکدام وظیفه مشخصی در ایجاد یک سازه مقاوم و پایدار دارند. عملکرد نهایی این سیستم زمانی به بهترین شکل انجام میشود که تمام اجزا با یکدیگر هماهنگ بوده و بر اساس شرایط پروژه انتخاب و نصب شوند.
شناخت قطعات ساپورت به درک بهتر نحوه اتصال ساپورت تأسیسات کمک میکند؛ زیرا هر بخش، از ایجاد ساختار اصلی تا نگهداری مستقیم تجهیزات، نقش مهمی در عملکرد سیستم دارد.
پروفیل تأسیساتی
پروفیل تأسیساتی یکی از اجزای اصلی ساختار سیستم ساپورت است که بهعنوان اسکلت نگهدارنده عمل میکند. این قطعه وظیفه ایجاد مسیر اتصال برای سایر اجزا را بر عهده دارد و امکان ساخت سازههای افقی، عمودی و چندجهته را فراهم میکند.
پروفیلها معمولاً در ابعاد و ضخامتهای مختلف تولید میشوند و انتخاب نوع مناسب آنها به عواملی مانند وزن تجهیزات، طول دهانه، نوع کاربرد و میزان بار واردشده بستگی دارد.
مهمترین نکات در انتخاب پروفیل تأسیساتی عبارتاند از:
- نقش پروفیل در سیستم: پروفیل پایه اصلی اتصال قطعات مختلف است و نیروهای واردشده از تجهیزات را به سازه منتقل میکند.
- انواع پروفیل: پروفیلها با توجه به طراحی، ابعاد و کاربرد میتوانند برای ساخت انواع ساپورتهای لوله، کانال و سینی کابل مورد استفاده قرار گیرند.
- اهمیت ضخامت پروفیل: ضخامت پروفیل تأثیر مستقیمی بر ظرفیت تحمل بار و استحکام نهایی سازه دارد. استفاده از پروفیل نامناسب ممکن است باعث کاهش مقاومت سیستم شود.
برای آشنایی بیشتر با ویژگیها و کاربردهای این قطعه، میتوانید راهنمای پروفیل تأسیساتی را مطالعه کنید.
اتصالات ساپورت
اتصالات ساپورت نقش رابط بین اجزای مختلف سیستم را ایفا میکنند و باعث میشوند پروفیلها، بستها و سایر قطعات به شکل یکپارچه در کنار هم قرار بگیرند.
بدون استفاده از اتصالات مناسب، پروفیل بهتنهایی نمیتواند یک سازه کامل ایجاد کند. این قطعات امکان ساخت انواع سازههای نگهدارنده را فراهم کرده و باعث افزایش انعطافپذیری در طراحی و اجرای سیستم میشوند.
از مهمترین وظایف اتصالات ساپورت میتوان به موارد زیر اشاره کرد:
- ایجاد ارتباط بین پروفیلها و قطعات مختلف
- افزایش استحکام نقاط اتصال
- امکان اجرای سازههای چندجهته
- سادهتر کردن فرآیند نصب و تنظیم قطعات
اتصالات مورد استفاده در سیستم ساپورت شامل قطعات مختلفی هستند که با توجه به نوع پروژه و شرایط نصب انتخاب میشوند. برای بررسی جزئیات بیشتر میتوانید مقاله اتصالات ساپورت را مطالعه کنید.
لقمه ساپورت
لقمه ساپورت یکی از قطعاتی است که برای اتصال و تقویت بخشهای مختلف سازه استفاده میشود. این قطعه معمولاً زمانی کاربرد دارد که نیاز به اتصال چند پروفیل یا ایجاد یک سازه با جهتهای مختلف وجود داشته باشد.
لقمهها با قرار گرفتن در محل اتصال، باعث افزایش استحکام سازه شده و امکان ایجاد فریمهای مقاومتر را فراهم میکنند. در پروژههایی که مسیر ساپورت پیچیده است یا نیاز به اتصال چند بخش وجود دارد، استفاده از لقمه مناسب اهمیت بیشتری پیدا میکند.
نحوه نصب لقمه ساپورت معمولاً با استفاده از پیچ و مهره انجام میشود و باید بهگونهای باشد که اتصال ایجادشده توانایی تحمل نیروهای واردشده را داشته باشد.
مهره فنری و پیچ اتصال
مهره فنری و پیچ اتصال از اجزای مهم در فرآیند مونتاژ سیستم ساپورت هستند. این قطعات وظیفه تثبیت اجزای مختلف روی پروفیل را بر عهده دارند و امکان نصب سریع و قابل تنظیم قطعات را فراهم میکنند.
مهره فنری با قرار گرفتن در شیار پروفیل، نقطه اتصال موردنظر را ایجاد میکند و پیچ با محکم کردن قطعه، اتصال نهایی را شکل میدهد. این روش باعث میشود بدون نیاز به سوراخکاریهای متعدد، تغییرات لازم در محل نصب بهراحتی انجام شود.
از مهمترین مزایای استفاده از این قطعات میتوان به موارد زیر اشاره کرد:
- سرعت بالاتر در اجرای سیستم ساپورت
- امکان تغییر موقعیت قطعات
- کاهش زمان نصب و اصلاحات اجرایی
- ایجاد اتصال مطمئن بین اجزا
بست تأسیساتی
بست تأسیساتی قطعهای است که برای نگهداری مستقیم تجهیزات روی سازه ساپورت استفاده میشود. این قطعه معمولاً وظیفه اتصال لوله، کانال یا سایر تجهیزات به فریم نگهدارنده را بر عهده دارد.
در سیستمهای مختلف، نوع بست با توجه به کاربرد تغییر میکند. برای مثال، در ساپورت لوله، بست باید توانایی تحمل وزن و کنترل حرکت لوله را داشته باشد؛ در حالی که در سیستمهای دیگر، تمرکز اصلی روی تثبیت تجهیزات و حفظ موقعیت آنها است.
انتخاب بست مناسب به عواملی مانند قطر تجهیز، وزن، شرایط محیطی و نوع سیستم ساپورت بستگی دارد.
مراحل مونتاژ یک سیستم ساپورت تأسیسات
پس از انتخاب قطعات مناسب، اجرای صحیح و ترتیب مونتاژ نقش مهمی در عملکرد نهایی سیستم دارد. یک سیستم ساپورت معمولاً طی چند مرحله اصلی ساخته و آماده نصب تجهیزات میشود.
۱. انتخاب پروفیل مناسب
در مرحله اول، با توجه به نوع کاربرد، وزن تجهیزات و شرایط نصب، پروفیل مناسب انتخاب میشود. ظرفیت تحمل پروفیل باید با بار واردشده هماهنگ باشد تا سازه از استحکام کافی برخوردار باشد.
۲. نصب اتصالات
پس از آماده شدن پروفیل، اتصالات موردنیاز برای ایجاد ساختار اصلی نصب میشوند. در این مرحله، محل اتصالها باید بهدرستی تعیین شود تا نیروها به شکل مناسب در سازه توزیع شوند.
۳. قرار دادن قطعات نگهدارنده
در مرحله بعد، قطعاتی مانند بستها و نگهدارندهها روی سازه نصب میشوند. محل قرارگیری این قطعات باید بر اساس نوع تجهیز و فاصلههای استاندارد تعیین شود.
۴. تثبیت لوله یا تجهیزات
در مرحله نهایی، لوله، کانال یا سینی کابل روی سیستم ساپورت قرار گرفته و با استفاده از بستها و اتصالات مناسب تثبیت میشود. کنترل نهایی اتصالات و اطمینان از استحکام سازه، آخرین مرحله اجرای سیستم خواهد بود.
در مجموع، ساختار سیستم ساپورت زمانی عملکرد مطلوبی خواهد داشت که تمام اجزا از پروفیل و اتصالات تا قطعات نگهدارنده بهصورت هماهنگ انتخاب و مونتاژ شوند.
نمونه کاربرد سیستم ساپورت در پروژههای واقعی
سیستمهای ساپورت تأسیسات در پروژههای مختلف با توجه به نوع تجهیزات، شرایط نصب و میزان بارگذاری طراحی و اجرا میشوند. اگرچه ساختار کلی ساپورت شامل اجزایی مانند پروفیل، اتصالات، بستها و قطعات نگهدارنده است، اما نحوه انتخاب و اتصال این اجزا در هر پروژه میتواند متفاوت باشد.
در ادامه چند نمونه از کاربرد سیستم ساپورت در پروژههای مختلف را بررسی میکنیم:
موتورخانه
در موتورخانهها معمولاً تعداد زیادی تجهیزات مکانیکی مانند لولههای رفت و برگشت، تجهیزات حرارتی، پمپها و مسیرهای تأسیساتی وجود دارد. در این فضا، سیستم ساپورت باید توانایی تحمل وزن بالا و مقاومت در برابر لرزش تجهیزات را داشته باشد.
در چنین پروژههایی، انتخاب پروفیل مناسب، اتصالات مقاوم و بستهای استاندارد اهمیت زیادی دارد؛ زیرا هرگونه ضعف در سازه نگهدارنده میتواند روی عملکرد تجهیزات مکانیکی تأثیر بگذارد.
ساختمان اداری
در ساختمانهای اداری، سیستم ساپورت بیشتر برای نگهداری مسیرهای لولهکشی، کانالهای تهویه و سینیهای کابل استفاده میشود. محدودیت فضا و اهمیت نظم اجرایی باعث میشود طراحی ساپورت بهصورت دقیق و انعطافپذیر انجام شود.
در این پروژهها معمولاً سرعت اجرا، قابلیت تنظیم قطعات و هماهنگی با سایر تأسیسات ساختمان اهمیت زیادی دارد.
کارخانه و محیطهای صنعتی
در کارخانهها، سیستمهای تأسیساتی معمولاً در مقیاس بزرگتر و تحت شرایط کاری سختتر اجرا میشوند. مسیرهای طولانی لوله، کابل و کانال، وزن بالاتر تجهیزات و وجود لرزشهای صنعتی باعث میشود انتخاب قطعات ساپورت با دقت بیشتری انجام شود.
در این محیطها، علاوه بر ظرفیت تحمل بار، مقاومت اتصالات در برابر شرایط محیطی مانند خوردگی، دما و ارتعاش نیز باید بررسی شود.
بیمارستان
در پروژههای بیمارستانی، سیستمهای تأسیساتی نقش بسیار حیاتی دارند و شامل مسیرهای گستردهای از لولهکشی، تهویه، برق و تجهیزات تخصصی هستند. به همین دلیل، سیستم ساپورت باید علاوه بر استحکام، قابلیت اجرای منظم و دقیق داشته باشد.
در این نوع پروژهها معمولاً هماهنگی بین مسیرهای مختلف تأسیسات اهمیت زیادی دارد و استفاده از یک ساختار ساپورت مناسب به مدیریت بهتر فضا، افزایش ایمنی و کاهش مشکلات نگهداری کمک میکند.
در مجموع، کاربرد سیستم ساپورت تأسیسات محدود به یک نوع پروژه خاص نیست و در هر محیطی با توجه به نیازهای اجرایی، نوع تجهیزات و شرایط نصب طراحی میشود. انتخاب صحیح اجزای ساپورت تأسیسات و نحوه اتصال آنها، عامل مهمی در ایجاد یک سیستم نگهدارنده ایمن و بادوام است.
تفاوت سیستم ساپورت استاندارد و اجرای غیر اصولی
کیفیت عملکرد یک سیستم ساپورت تأسیسات تنها به نوع قطعات مورد استفاده وابسته نیست، بلکه نحوه طراحی، انتخاب اجزا و روش اجرای آن نیز تأثیر مستقیمی بر ایمنی و دوام سازه دارد. استفاده از قطعات استاندارد و رعایت اصول فنی باعث میشود سیستم بتواند بار تجهیزات را بهدرستی تحمل کرده و در طول زمان عملکرد مطمئنی داشته باشد.
در مقابل، اجرای غیر اصولی، انتخاب قطعات نامتناسب یا بیتوجهی به بارگذاری میتواند باعث کاهش مقاومت سازه، افزایش هزینههای نگهداری و ایجاد مشکلات ایمنی شود.
| سیستم ساپورت استاندارد | اجرای غیر استاندارد |
| انتخاب صحیح اتصال و هماهنگی بین اجزای سیستم | استفاده از اتصال ضعیف یا نامتناسب با کاربرد |
| بررسی دقیق وزن و بارگذاری تجهیزات | عدم توجه به ظرفیت تحمل و فشار واردشده |
| افزایش عمر مفید سیستم و کاهش نیاز به تعمیرات | کاهش دوام سازه و افزایش هزینههای اصلاح و تعمیر |
در یک سیستم استاندارد، تمام اجزا از جمله پروفیل تأسیساتی، اتصالات، بستها و قطعات نگهدارنده بر اساس نیاز پروژه انتخاب میشوند. این هماهنگی باعث میشود نیروهای واردشده به شکل مناسب در سازه توزیع شده و احتمال خرابی کاهش پیدا کند.
اما در اجرای غیر اصولی، معمولاً مشکلاتی مانند استفاده از قطعات نامتناسب، فاصلهگذاری نادرست بین نقاط نگهدارنده یا انتخاب اتصال بدون توجه به شرایط پروژه مشاهده میشود. این موارد ممکن است در ابتدا قابل تشخیص نباشند، اما در طول زمان باعث کاهش عملکرد سیستم و افزایش هزینههای نگهداری خواهند شد.
بنابراین، توجه به ساختار سیستم ساپورت و اجرای اصولی آن، نقش مهمی در ایجاد یک سازه ایمن، بادوام و قابل اعتماد برای نگهداری لوله، کانال و سینی کابل دارد.
چگونه یک سیستم ساپورت مناسب انتخاب کنیم؟
انتخاب یک سیستم ساپورت مناسب نیازمند بررسی همزمان عوامل فنی، اجرایی و محیطی است. نمیتوان یک ساختار ثابت را برای تمام پروژهها در نظر گرفت؛ زیرا نوع تجهیزات، میزان بار، محل نصب و شرایط بهرهبرداری هر پروژه با پروژه دیگر متفاوت است.
برای انتخاب صحیح ساختار سیستم ساپورت باید ابتدا نوع کاربرد مشخص شود. بهعنوان مثال، سیستم نگهدارنده لوله نیازمند توجه ویژه به وزن، لرزش و تغییرات حرارتی است، در حالی که در ساپورت کانال یا سینی کابل، عواملی مانند حفظ تراز، نظم مسیر و سرعت اجرا اهمیت بیشتری پیدا میکنند.
همچنین انتخاب اجزای مناسب مانند پروفیل تأسیساتی، اتصالات، بستها و قطعات اتصالدهنده باید بر اساس ظرفیت باربری و شرایط نصب انجام شود. استفاده از یک سیستم هماهنگ باعث میشود اجزای مختلف عملکرد بهتری داشته باشند و سازه نگهدارنده در طول زمان پایدار باقی بماند.
انتخاب صحیح سیستم ساپورت تأسیسات به نوع پروژه، وزن تجهیزات و شرایط نصب بستگی دارد. برای بررسی راهکارهای استاندارد میتوانید محصولات و سیستمهای ساپورت تأسیسات بانیبست را مشاهده کنید.
