انواع مهره و واشر از اجزای کوچک اما حیاتی در هر اتصال صنعتی و ساختمانی هستند. انتخاب صحیح هر نوع مهره و واشر نه تنها استحکام و ایمنی سازهها را تضمین میکند، بلکه از آسیب به تجهیزات و لرزشهای ناخواسته جلوگیری میکند. در صنایع مختلف، از نصب ماشینآلات تا سیستمهای ساپورت و ریل، کاربردهای متفاوتی برای هر نوع مهره و واشر وجود دارد.
در این مقاله، شما با انواع مهره و واشر، تفاوتهای کاربردی آنها و نکات انتخاب مناسب برای هر نیاز آشنا خواهید شد. همچنین با بررسی مزایا و محدودیتهای هر نوع، میتوانید تصمیم بهتری برای انتخاب در پروژههای صنعتی و ساختمانی خود بگیرید. این راهنمای جامع به شما کمک میکند تا اتصالاتی مقاوم، ایمن و با دوام داشته باشید.
نقش انواع مهره و واشر در اتصالات صنعتی و ساختمانی
مهره و واشر دو جزء مکمل در هر اتصال مکانیکی هستند. مهره وظیفه محکم کردن پیچ را بر عهده دارد و با ایجاد فشار مناسب، اتصال را ثابت نگه میدارد، در حالی که واشر فشار وارده توسط مهره را به صورت یکنواخت توزیع میکند و از آسیب سطح اتصال جلوگیری میکند.
استفاده صحیح از ترکیب مهره و واشر، علاوه بر افزایش استحکام، از شل شدن اتصالات ناشی از لرزش، ارتعاش یا تغییرات دما جلوگیری میکند. برای مثال، وقتی از مهره قفلی یا مهره فنری در کنار واشر فنری استفاده میکنیم، مقاومت اتصال در برابر لرزش و شل شدن به حداکثر میرسد.
به همین دلیل، انتخاب مهره و واشر مناسب باید همزمان انجام شود و بر اساس نوع کاربرد، جنس سازه، میزان بار و شرایط محیطی تعیین شود. در ادامه با انواع رایج مهرهها و واشرها آشنا میشویم و نحوه کاربرد هر کدام را بررسی میکنیم.

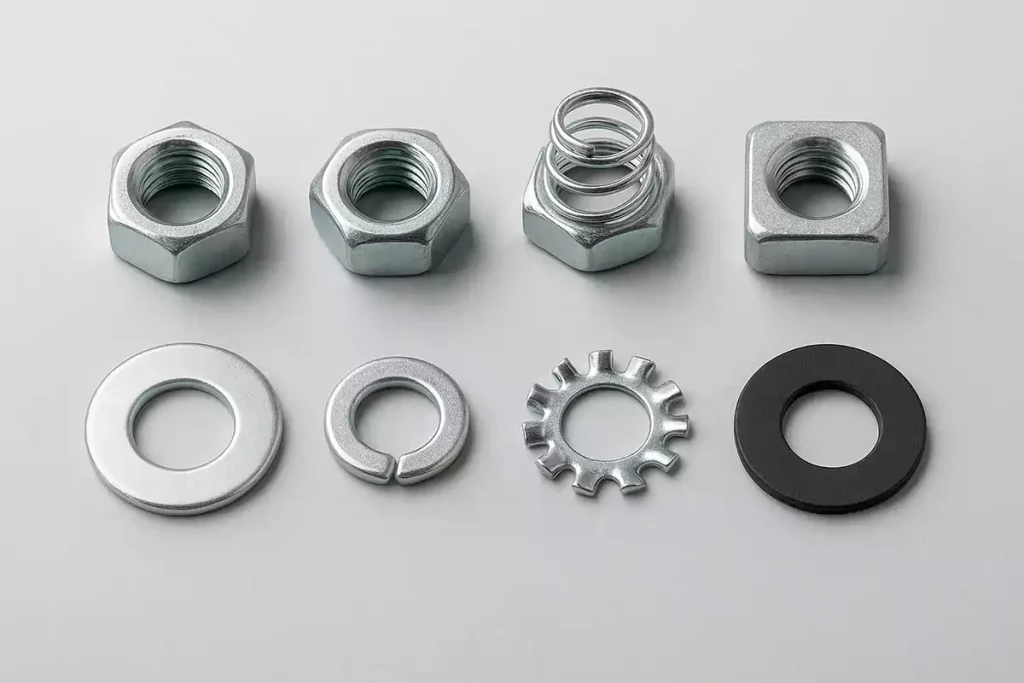

انواع مهرهها
مهره از مهمترین اجزای اتصالات در صنایع و سازهها است و هر نوع آن کاربرد و ویژگیهای خاص خود را دارد. انتخاب مهره مناسب میتواند استحکام و دوام اتصال را تضمین کند و از مشکلاتی مثل شل شدن یا آسیب به تجهیزات جلوگیری کند. در ادامه با رایجترین انواع مهرهها و کاربردهای آنها آشنا میشویم.

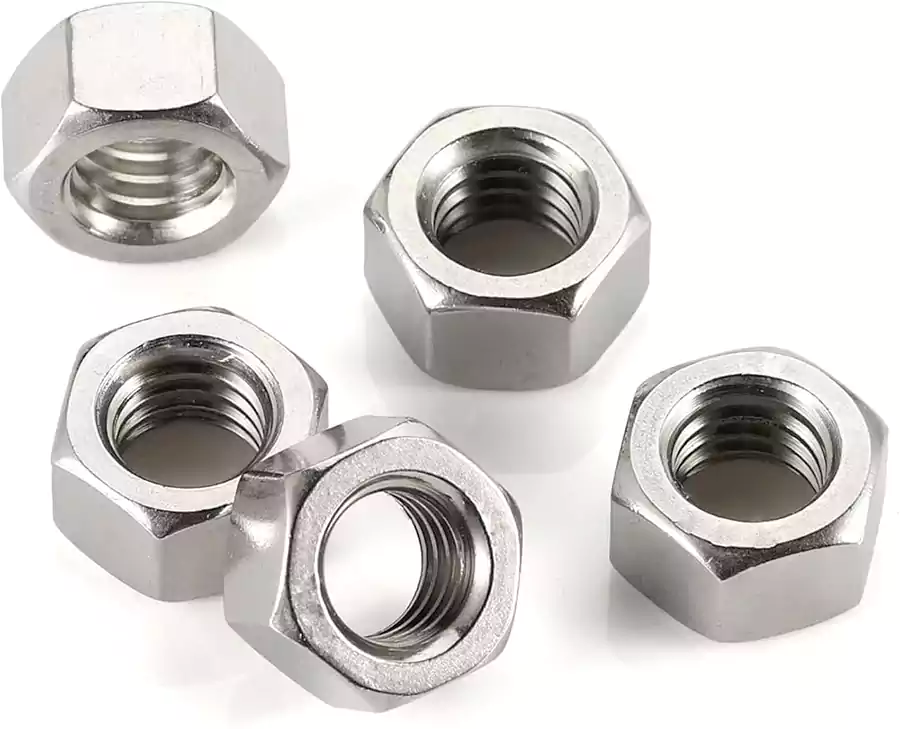

مهره ششگوش (Hex Nut)
مهره ششگوش رایجترین نوع مهره است و در بسیاری از اتصالات عمومی و صنعتی استفاده میشود.
کاربردها: اتصالات ماشینآلات، سازهها، تجهیزات صنعتی و پروژههای ساختمانی.
مواد رایج: فولاد، استنلس استیل، گالوانیزه.
نکات نصب و ایمنی:
-
هنگام نصب، از ابزار مناسب استفاده کنید تا مهره آسیب نبیند.
-
بررسی دورهای محکم بودن مهرهها برای جلوگیری از شل شدن توصیه میشود.

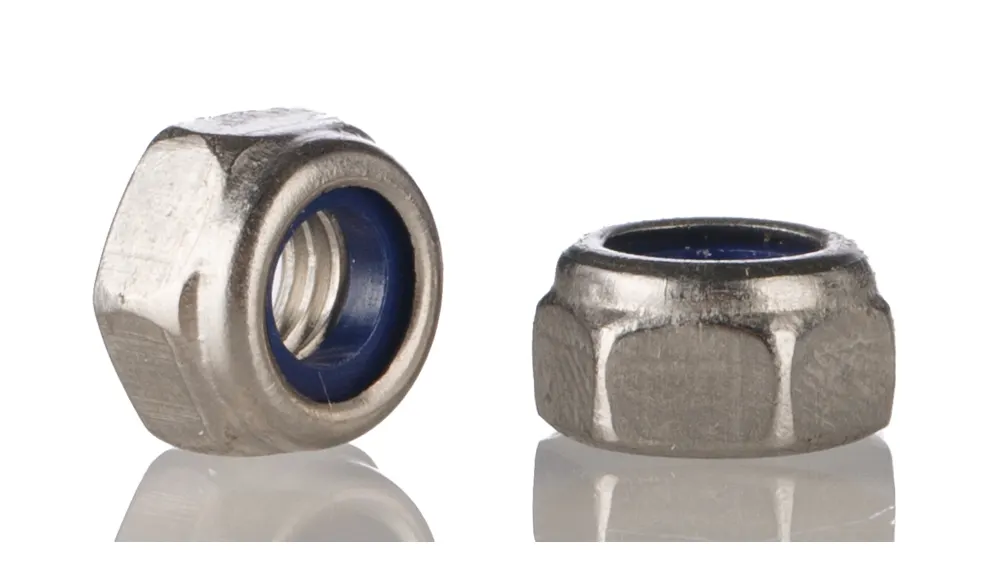

مهره قفلی (Lock Nut)
مهرههای قفلی برای جلوگیری از شل شدن اتصالات طراحی شدهاند و در محیطهای لرزشی کاربرد فراوان دارند.
انواع: مهره نایلونی، مهره فلزی قفلی.
کاربردها: اتصالاتی که احتمال لرزش یا شل شدن دارند، مانند ماشینآلات صنعتی و سیستمهای مکانیکی.
نکات تخصصی:
-
مهره نایلونی برای اتصالات سبک و متوسط مناسب است.
-
مهره فلزی قفلی در اتصالات سنگین و صنعتی کاربرد دارد.

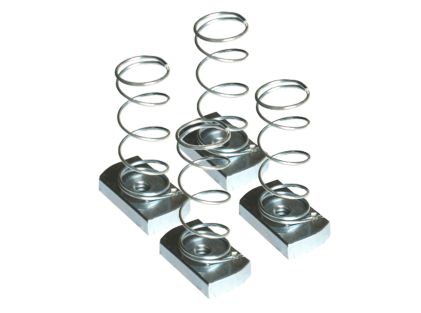

مهره فنری (Spring Nut / Locking Nut)
مهره فنری از نوع قفلشونده است و با ویژگی ارتجاعی خود از شل شدن در محیطهای لرزشی جلوگیری میکند.
تفاوت مهره فنری با مهره ششگوش: علاوه بر شکل ظاهری، مهره فنری توانایی مقاومت در برابر لرزش و ارتعاش را دارد.
کاربرد و مزایا: استفاده در تجهیزات صنعتی، سازههای متحرک و اتصالاتی که تحت تنش و لرزش قرار دارند.

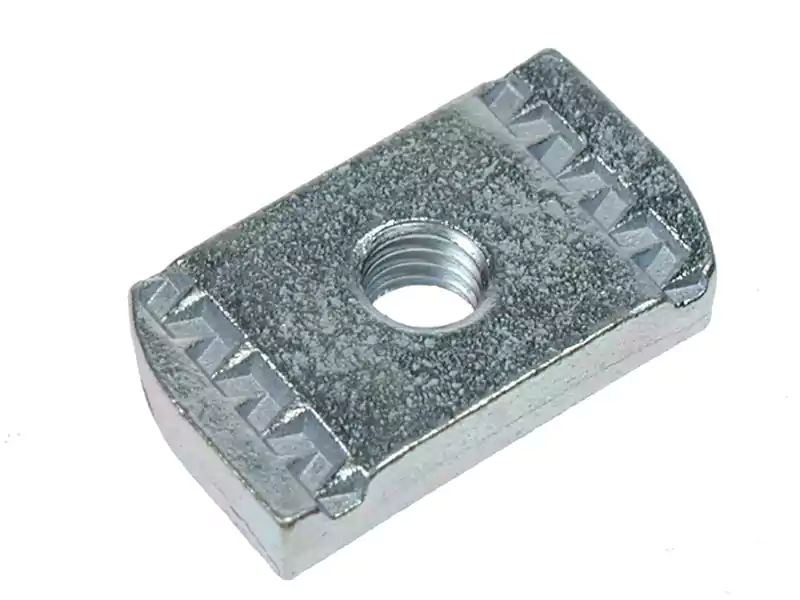

مهره ساپورت (Support / Channel Nut)
مهره ساپورت برای نصب تجهیزات روی سیستمهای ساپورت و ریل طراحی شده است.
کاربرد: تثبیت لولهها، کابلها و تجهیزات روی سازهها و کانالها.
ویژگیها: قابلیت ترکیب با واشرهای مخصوص برای افزایش ایمنی و جلوگیری از لغزش.

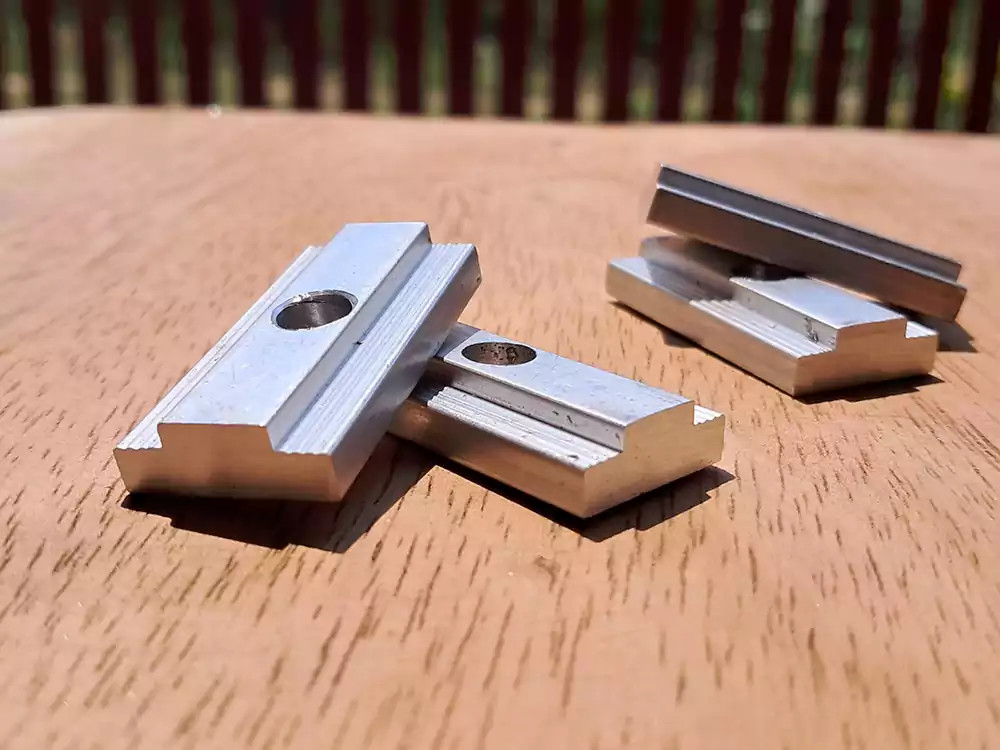

مهره فنری ریل (Rail Nut)
مهره فنری ریل نوع خاصی از مهرهها است که مخصوص سیستمهای ساپورت ریل طراحی شده است.
مزایا: نصب سریع، مقاوم در برابر لرزش، قابلیت تنظیم دقیق روی ریل.
نکات فنی نصب: هنگام نصب روی ریل، اطمینان حاصل کنید که مهره به درستی در شیار ریل قرار گرفته و با ابزار مناسب محکم شود.
| نوع مهره | کاربرد اصلی | مزایا | نکات نصب |
|---|---|---|---|
| مهره ششگوش | اتصالات عمومی، ماشینآلات، سازهها | رایج، ساده، اقتصادی | استفاده از ابزار مناسب، بررسی دورهای محکم بودن |
| مهره قفلی | جلوگیری از شل شدن اتصالات | افزایش ایمنی اتصال، مناسب محیطهای لرزشی | نصب دقیق، انتخاب نوع مناسب (نایلونی یا فلزی) |
| مهره فنری | محافظت از شل شدن در محیطهای لرزشی | قفلشونده، مقاوم در برابر لرزش | نصب با ابزار مناسب، بررسی دورهای اتصال |
| مهره ساپورت | سیستمهای ساپورت و ریل، تثبیت لولهها و تجهیزات | نصب آسان روی ریل، قابلیت ترکیب با واشر | قرارگیری صحیح روی شیار ریل، استفاده با واشر مناسب |
| مهره فنری ریل | سیستمهای ساپورت ریل | نصب سریع، مقاوم در برابر لرزش، تنظیم دقیق روی ریل | قرارگیری درست در شیار ریل، محکم کردن با ابزار مناسب |
انواع واشرها
واشر یکی از اجزای کلیدی در اتصالات است که وظیفه توزیع فشار و افزایش استحکام اتصال را بر عهده دارد. استفاده صحیح از واشر در کنار مهره مناسب باعث جلوگیری از آسیب به سطح اتصال، کاهش شل شدن پیچها و افزایش دوام سازه میشود. هر نوع واشر با توجه به کاربرد و شرایط محیطی طراحی شده و مزایا و محدودیتهای خاص خود را دارد. در ادامه با رایجترین انواع واشرها آشنا میشویم.
واشر تخت (Flat Washer)
واشر تخت سادهترین و رایجترین نوع واشر است که برای توزیع یکنواخت فشار ناشی از مهره یا پیچ روی سطح اتصال استفاده میشود.
کاربرد: محافظت از سطح اتصال و جلوگیری از آسیب به فلز یا بتن.
مواد رایج: فولاد، استنلس استیل، برنج، گاهی پلاستیک برای کاربردهای سبک.
مزایا: ساده، ارزان، مقاوم در برابر فشار یکنواخت.
نکات نصب: هنگام استفاده با مهره، واشر تخت باید به طور کامل روی سطح قرار گیرد تا فشار به صورت یکنواخت توزیع شود.
واشر فنری / قفلی (Spring / Lock Washer)
واشر فنری یا قفلی برای جلوگیری از شل شدن پیچها و مهرهها در اتصالات لرزشی و ارتعاشی طراحی شده است.
کاربرد: اتصالات ماشینآلات، تجهیزات صنعتی و سازههایی که تحت لرزش قرار دارند.
مزایا: جلوگیری از شل شدن، افزایش ایمنی اتصال.
نکات نصب: معمولاً بین مهره و سطح اتصال قرار میگیرد و همراه با مهره قفلی یا مهره فنری بهترین عملکرد را دارد.
واشر ضد لرزش (Vibration / Belleville Washer)
واشر ضد لرزش (Belleville Washer) یک واشر مخروطی شکل است که انرژی لرزش و ارتعاش را جذب میکند.
کاربرد: محیطهای صنعتی با ارتعاش بالا، اتصالات حساس به شل شدن.
مزایا: افزایش مقاومت اتصال در برابر لرزش شدید، قابلیت استفاده با مهرههای فنری و قفلی برای حداکثر ایمنی.
نکات نصب: باید به درستی روی سطح نصب شود و در صورت نیاز با چند واشر Belleville به صورت لایهای استفاده گردد تا عملکرد بهینه حاصل شود.
جدول مقایسه واشر تخت و فنری و ضد لرزش
| نوع واشر | کاربرد اصلی | مزایا | محدودیتها |
|---|---|---|---|
| واشر تخت | توزیع فشار، محافظت سطح | ساده، ارزان، مقاوم در برابر فشار یکنواخت | مقاومت کمتر در برابر لرزش و شل شدن |
| واشر فنری / قفلی | جلوگیری از شل شدن در محیط لرزشی | افزایش ایمنی اتصال، جلوگیری از شل شدن | هزینه کمی بالاتر، نصب نیازمند دقت |
| واشر ضد لرزش | جذب ارتعاش و لرزش شدید | عملکرد عالی در محیط لرزشی، قابلیت ترکیب با مهره فنری | نصب پیچیدهتر، نیاز به فضای بیشتر |
نکات انتخاب مناسب مهره و واشر
انتخاب مهره و واشر مناسب، بخش کلیدی در ایجاد اتصالات مقاوم و ایمن است. ترکیب صحیح مهره و واشر میتواند عمر مفید سازه یا تجهیزات صنعتی را افزایش دهد و از مشکلاتی مانند شل شدن، لرزش یا آسیب به سطح اتصال جلوگیری کند. در ادامه نکات مهم برای انتخاب درست را بررسی میکنیم:
-
انتخاب بر اساس وزن و بار وارده:
-
برای اتصالات سبک، میتوان از مهرههای استاندارد و واشر تخت استفاده کرد.
-
در اتصالات سنگین و صنعتی، استفاده از مهرههای قفلی، فنری و واشرهای ضد لرزش توصیه میشود.
-
-
توجه به لرزش و ارتعاش محیط:
-
در محیطهای لرزشی، ترکیب مهره قفلی یا مهره فنری با واشر فنری یا ضد لرزش باعث افزایش ثبات اتصال میشود.
-
این ترکیب از شل شدن مهره و آسیب به سطح اتصال جلوگیری میکند.
-
-
انتخاب بر اساس دما و شرایط محیطی:
-
در محیطهای با دمای بالا یا خوردگی، استفاده از مواد مقاوم مانند استنلس استیل یا گالوانیزه ضروری است.
-
برای محیطهای مرطوب یا صنعتی، انتخاب واشر و مهره مقاوم به خوردگی اهمیت زیادی دارد.
-
-
تطبیق مهره و واشر با نوع سازه و کاربرد:
-
برای سیستمهای ساپورت و ریل، مهره ساپورت یا مهره فنری ریل همراه با واشر مناسب بهترین عملکرد را دارد.
-
در پروژههای ساختمانی و ماشینآلات، ترکیب مهره ششگوش با واشر تخت یا واشر فنری رایج است.
-
-
رعایت استانداردهای ایمنی و نصب صحیح:
-
همیشه از ابزار مناسب برای نصب استفاده کنید تا مهره یا واشر آسیب نبیند.
-
بررسی دورهای اتصالات و محکم بودن مهرهها توصیه میشود.
-
رعایت استانداردهای صنعتی مربوط به مهره و واشر، ایمنی و طول عمر اتصال را تضمین میکند.
-
جمع بندی
مهره و واشر اجزای کلیدی و مکمل در هر اتصال صنعتی و ساختمانی هستند که نقش مهمی در استحکام، ایمنی و دوام سازهها ایفا میکنند. در این مقاله با انواع مهرهها مانند مهره ششگوش، مهره قفلی، مهره فنری، مهره ساپورت و مهره فنری ریل و همچنین انواع واشرها شامل واشر تخت، واشر فنری و واشر ضد لرزش آشنا شدیم.
انتخاب صحیح ترکیب مهره و واشر بر اساس وزن بار، نوع سازه، شرایط لرزش و دما، کلید ایجاد اتصالات مقاوم و ایمن است. همچنین رعایت استانداردهای صنعتی و نکات نصب صحیح، طول عمر و ایمنی اتصال را تضمین میکند.
برای کاربردهای خاص، ترکیب مناسب مهره و واشر باعث جلوگیری از شل شدن، توزیع یکنواخت فشار و محافظت از سطح اتصال میشود. استفاده از مقالات کلاستر مرتبط مانند «واشر تخت vs فنری» یا «مهره فنری vs مهره ششگوش» میتواند اطلاعات دقیقتری برای انتخاب صحیح در پروژهها به شما ارائه دهد.
در نهایت، آگاهی و دانش کافی درباره انواع مهره و واشر و نحوه انتخاب آنها، نقش مهمی در اجرای پروژههای صنعتی و ساختمانی با کیفیت و ایمنی بالا دارد.
همچنین بخوانید: انواع پیچ و مهره چیست؟ راهنمای کامل شناخت مدلها، کاربردها و تفاوتها
پرسشهای پرتکرار دربارهی انواع مهره و واشر
تفاوت مهره ششگوش و مهره فنری چیست؟
مهره ششگوش برای اتصالات عمومی استفاده میشود، در حالی که مهره فنری از شل شدن در محیطهای لرزشی جلوگیری میکند.
واشر فنری بهتر است یا تخت؟
واشر تخت فشار را توزیع میکند، واشر فنری علاوه بر توزیع فشار، از شل شدن مهره جلوگیری میکند و برای لرزش مناسبتر است.
بهترین ترکیب مهره و واشر برای لرزش شدید چیست؟
ترکیب مهره قفلی یا فنری با واشر فنری یا ضد لرزش، بیشترین مقاومت در برابر لرزش را ایجاد میکند.
کاربرد مهره قفلی در صنایع چیست؟
مهره قفلی برای جلوگیری از شل شدن اتصالات صنعتی، ماشینآلات و سازههای لرزشی استفاده میشود.
