در اجرای یک سیستم ساپورت تأسیسات، تنها انتخاب پروفیل مناسب یا استفاده از بستهای استاندارد تعیینکننده عملکرد نهایی سازه نیست؛ اتصالات ساپورت تأسیسات نقش اصلی را در کنار هم قرار دادن اجزای مختلف و ایجاد یک ساختار ایمن و پایدار ایفا میکنند. هر اتصال باید بتواند نیروهای واردشده از وزن لولهها، کانالها یا سینیهای کابل را تحمل کرده و در طول زمان پایداری سیستم را حفظ کند.
بسیاری از افراد ساپورت تأسیسات را تنها به پروفیلها و بستهای نگهدارنده محدود میکنند، در حالی که یک سیستم کامل شامل مجموعهای از قطعات مانند مهره فنری، پیچ و مهره، لقمه اتصال، رابطها و سایر اتصالدهندهها است. انتخاب صحیح این قطعات تأثیر مستقیمی بر سرعت نصب، انعطافپذیری سازه و کیفیت اجرای پروژه دارد.
استفاده از اتصال دهنده ساپورت مناسب باعث میشود اجزای مختلف سیستم با استحکام بیشتری به یکدیگر متصل شوند، لرزشهای احتمالی کاهش پیدا کند و بارگذاری به شکل ایمنتری انجام شود. به همین دلیل، شناخت انواع اتصالات ساپورت و کاربرد هرکدام، یکی از مراحل مهم در طراحی و اجرای ساپورتهای لوله، کانال و سینی کابل به شمار میرود. در ادامه این مقاله، انواع اتصالات ساپورت تأسیسات، کاربرد هر اتصال و معیارهای انتخاب آنها را بررسی میکنیم.

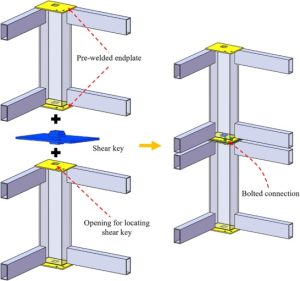

اتصال ساپورت تأسیسات چیست و چرا اهمیت دارد؟
اتصال ساپورت تأسیسات به مجموعه قطعات و روشهایی گفته میشود که برای وصل کردن اجزای مختلف سیستم ساپورت به یکدیگر و ایجاد یک سازه نگهدارنده مقاوم استفاده میشوند. این اتصالات وظیفه دارند پروفیلها، بستها، آویزها و سایر اجزای نگهدارنده را در موقعیت مناسب قرار داده و یک ساختار یکپارچه برای تحمل بار تجهیزات تأسیساتی ایجاد کنند.
در یک سیستم ساپورت، پروفیل بهتنهایی نمیتواند عملکرد مورد انتظار را داشته باشد. قطعاتی مانند مهره فنری ساپورت، پیچ و مهره، لقمه اتصال و رابطهای مختلف نقش واسط بین اجزا را ایفا میکنند و امکان ساخت سازههای افقی، عمودی یا چندجهته را فراهم میسازند. به همین دلیل، کیفیت و نوع اتصال دهنده ساپورت تأثیر مستقیمی بر استحکام و کارایی کل سیستم دارد.
انتخاب اتصال مناسب اهمیت زیادی دارد، زیرا یک اتصال استاندارد باید بتواند وزن تجهیزات و نیروهای واردشده را بهصورت ایمن منتقل کند. در سیستمهای نگهدارنده لوله، کانال و سینی کابل، بارگذاری نامناسب یا استفاده از اتصال ضعیف میتواند باعث کاهش پایداری سازه، ایجاد لرزش و حتی آسیب به تجهیزات شود.
از مهمترین تاثیرات استفاده از اتصال صحیح ساپورت میتوان به موارد زیر اشاره کرد:
- تحمل وزن و بارگذاری ایمن: اتصالات مناسب باعث میشوند وزن لولهها، کانالها یا کابلها به شکل یکنواخت در سازه توزیع شود و فشار اضافی به یک نقطه وارد نشود.
- کاهش لرزش و افزایش پایداری: در سیستمهایی که تجهیزات دارای حرکت یا جریان هستند، اتصال مقاوم به کاهش جابهجایی و لرزشهای ناخواسته کمک میکند.
- افزایش دوام سازه: استفاده از قطعات استاندارد و هماهنگ با نوع ساپورت، عمر مفید سیستم را افزایش داده و احتمال خرابی یا نیاز به تعمیرات را کاهش میدهد.
در نتیجه، اتصالات ساپورت تأسیسات بخش کوچکی از یک سیستم نگهدارنده به نظر میرسند، اما نقش آنها در ایمنی، سرعت اجرا و عملکرد بلندمدت سازه بسیار مهم است. شناخت انواع اتصال ساپورت و کاربرد هرکدام، اولین قدم برای انتخاب یک سیستم مناسب در پروژههای تأسیساتی است.
انواع اتصالات ساپورت تأسیسات
سیستمهای ساپورت تأسیسات برای ایجاد یک سازه مقاوم و قابل اطمینان، از مجموعهای از قطعات اتصالدهنده استفاده میکنند. هرکدام از این اتصالات وظیفه مشخصی دارند؛ برخی برای اتصال پروفیلها به کار میروند، برخی امکان تنظیم و نصب سریع تجهیزات را فراهم میکنند و برخی دیگر برای نگهداری مستقیم لوله، کانال یا سینی کابل استفاده میشوند.
انتخاب نوع مناسب اتصال ساپورت به عواملی مانند نوع کاربرد، میزان بار واردشده، شکل سازه، شرایط محیطی و روش اجرای پروژه بستگی دارد. در ادامه، مهمترین انواع اتصالات ساپورت تأسیسات و کاربرد هرکدام را بررسی میکنیم.
مهره فنری ساپورت
مهره فنری ساپورت یکی از پرکاربردترین قطعات اتصال در سیستمهای ساپورت مدولار است که برای اتصال تجهیزات و قطعات مختلف به داخل پروفیلهای شیاردار استفاده میشود. این قطعه امکان نصب سریع و انعطافپذیر پیچها را فراهم کرده و باعث میشود بدون نیاز به سوراخکاری یا تغییر در ساختار پروفیل، اجزای مختلف به آن متصل شوند.
مهره فنری معمولاً درون شیار پروفیل قرار میگیرد و به کمک فنر یا مکانیزم نگهدارنده خود در جای مناسب ثابت میشود. پس از قرارگیری مهره در محل موردنظر، پیچ داخل آن بسته شده و اتصال بین پروفیل و قطعه موردنظر ایجاد میشود. این ویژگی باعث میشود موقعیت اتصال در طول پروفیل بهراحتی قابل تغییر باشد.
یکی از مهمترین مزایای مهره فنری نسبت به مهرههای معمولی، سرعت و سهولت نصب است. در مهرههای معمولی معمولاً نیاز به دسترسی به پشت قطعه یا ایجاد سوراخ وجود دارد، اما مهره فنری امکان ایجاد اتصال در هر نقطه از پروفیل را فراهم میکند. همچنین این قطعه باعث افزایش انعطافپذیری در تغییرات آینده سیستم ساپورت میشود.
لقمه اتصال ساپورت
لقمه اتصال ساپورت قطعهای است که برای اتصال و تقویت پروفیلها در سیستمهای نگهدارنده استفاده میشود. این قطعه نقش واسط بین دو یا چند پروفیل را دارد و امکان ایجاد سازههای مقاومتر با شکلهای مختلف را فراهم میکند.
در بسیاری از پروژههای تأسیساتی، تنها یک مسیر ساده افقی یا عمودی کافی نیست و نیاز است ساپورت در چند جهت اجرا شود. در چنین شرایطی، استفاده از لقمه اتصال باعث میشود پروفیلها با زاویه و آرایش مناسب به یکدیگر متصل شوند و یک چارچوب پایدار ایجاد کنند.
از کاربردهای مهم لقمه اتصال میتوان به ساخت سازههای چندجهته، افزایش استحکام محل اتصال و ایجاد انعطاف در طراحی ساپورت اشاره کرد. انتخاب لقمه مناسب باید بر اساس ابعاد پروفیل، نوع سازه و میزان بار واردشده انجام شود تا اتصال ایجادشده توان تحمل نیروهای وارده را داشته باشد.
پیچ و مهرههای اتصال ساپورت
پیچ و مهرهها از اصلیترین اجزای اتصال در سیستمهای ساپورت تأسیسات هستند و وظیفه ایجاد اتصال مکانیکی بین قطعات مختلف را بر عهده دارند. این قطعات در اتصال پروفیلها، لقمهها، بستها و سایر رابطهای ساپورت استفاده میشوند.
در سیستمهای ساپورت معمولاً از سایزهای مختلف پیچ و مهره بر اساس نوع پروفیل و میزان بار استفاده میشود. انتخاب سایز مناسب اهمیت زیادی دارد، زیرا پیچ کوچک یا نامتناسب ممکن است توان کافی برای تحمل نیروهای واردشده را نداشته باشد.
علاوه بر ابعاد، گرید و کیفیت متریال پیچ و مهره نیز اهمیت دارد. در پروژههایی که ساپورت در محیطهای مرطوب، صنعتی یا دارای شرایط خورنده نصب میشود، استفاده از قطعات مقاوم در برابر خوردگی میتواند دوام سیستم را افزایش دهد.
بستها و رابط های اتصال
بستها و رابطهای اتصال از جمله قطعاتی هستند که برای نگهداری مستقیم تجهیزات تأسیساتی روی سازه ساپورت استفاده میشوند. این قطعات بسته به نوع تجهیز، طراحی متفاوتی دارند و برای اتصال لوله، کانال یا سینی کابل به کار میروند.
اتصال ساپورت لوله
در سیستمهای لولهکشی، بستها وظیفه ثابت نگه داشتن لوله و انتقال وزن آن به سازه ساپورت را بر عهده دارند. این اتصالات باید علاوه بر تحمل وزن، امکان کنترل لرزش و انبساط حرارتی لوله را نیز فراهم کنند.
اتصال ساپورت کانال
در ساپورت کانالهای تهویه، رابطها و اتصالات باید علاوه بر تحمل وزن کانال، باعث حفظ تراز و جلوگیری از تغییر شکل مسیر شوند. استحکام اتصال در این بخش اهمیت زیادی دارد، زیرا کانالها معمولاً سطح گستردهای دارند و نیروهای بیشتری به سازه وارد میکنند.
اتصال ساپورت سینی کابل
اتصالات مورد استفاده برای سینی کابل معمولاً با هدف نصب سریع، کاهش زمان اجرا و ایجاد نظم در مسیر کابلکشی طراحی میشوند. این قطعات باید امکان اتصال مطمئن سینی کابل به پروفیل یا سازه نگهدارنده را فراهم کنند و در عین حال قابلیت تنظیم داشته باشند.
در مجموع، انتخاب صحیح بستها و رابطهای اتصال باعث میشود سیستم ساپورت عملکرد ایمنتری داشته باشد و بتواند نیازهای مختلف پروژههای تأسیساتی را پوشش دهد.
تفاوت اتصالات ساپورت لوله، کانال و سینی کابل
اگرچه هدف کلی اتصالات ساپورت در تمام سیستمهای تأسیساتی، ایجاد یک سازه نگهدارنده ایمن و پایدار است، اما نوع اتصال مورد استفاده در هر کاربرد با توجه به وزن، شکل تجهیز و نیروهای واردشده متفاوت خواهد بود. اتصالی که برای نگهداری لوله مناسب است، ممکن است برای کانال یا سینی کابل عملکرد مطلوبی نداشته باشد.
در ساپورت لوله، تمرکز اصلی روی تحمل وزن، کنترل حرکت و کاهش انتقال لرزش است. به همین دلیل معمولاً از بستها و رابطهایی استفاده میشود که علاوه بر نگهداری لوله، امکان انبساط حرارتی و تغییرات جزئی مسیر را نیز مدیریت کنند.
در ساپورت کانال، علاوه بر تحمل وزن، حفظ تراز و جلوگیری از تغییر شکل سازه اهمیت بیشتری دارد. کانالها سطح بزرگتری دارند و اتصال آنها باید بتواند پایداری سازه را در طول مسیر حفظ کند.
در ساپورت سینی کابل، سرعت اجرا، انعطافپذیری و امکان تنظیم آسان اتصالات اهمیت بالایی دارد. به همین دلیل معمولاً از اتصالهایی استفاده میشود که نصب سریعتری داشته باشند و امکان تغییر مسیر یا توسعه سیستم کابلکشی را فراهم کنند.
| کاربرد | نوع اتصال رایج | ویژگی مهم |
| لوله | بست و رابط مقاوم | تحمل وزن، کنترل لرزش و حفظ پایداری لوله |
| کانال | اتصال سازهای و رابطهای نگهدارنده | حفظ تراز، تحمل بار و جلوگیری از تغییر شکل |
| سینی کابل | اتصال سبک و سریع | سرعت اجرا، انعطاف در نصب و امکان تنظیم آسان |
در نتیجه، انتخاب اتصالات ساپورت لوله، کانال و سینی کابل باید بر اساس شرایط واقعی پروژه انجام شود. توجه به نوع تجهیز، میزان بار، شرایط نصب و نحوه اتصال به سازه اصلی باعث میشود سیستم ساپورت عملکرد ایمنتر و طول عمر بیشتری داشته باشد.
چگونه اتصال مناسب ساپورت را انتخاب کنیم؟
انتخاب اتصال مناسب ساپورت تأسیسات تنها بر اساس نوع قطعه انجام نمیشود، بلکه باید شرایط اجرایی و ویژگیهای سیستم نگهدارنده نیز بررسی شود. یک اتصال استاندارد باید بتواند علاوه بر ایجاد ارتباط مطمئن بین اجزای مختلف، نیروهای واردشده را بهدرستی منتقل کرده و عملکرد پایدار سیستم را در طول زمان تضمین کند.
برای انتخاب اتصال دهنده ساپورت مناسب، عوامل مختلفی مانند وزن تجهیزات، نوع پروفیل، شرایط محیطی و نوع سازه باید در نظر گرفته شود.
وزن تجهیزات و میزان بارگذاری
یکی از مهمترین معیارها در انتخاب اتصالات ساپورت، مقدار وزنی است که سیستم باید تحمل کند. لولهها، کانالها و سینیهای کابل بسته به ابعاد، جنس و شرایط کاری، بار متفاوتی به سازه وارد میکنند.
در پروژههایی با بارهای سنگین، باید از اتصالات مقاومتر مانند پیچ و مهرههای مناسب، لقمههای تقویتشده و رابطهای دارای ظرفیت باربری کافی استفاده شود. انتخاب اتصال ضعیف نسبت به وزن تجهیزات میتواند باعث کاهش ایمنی و آسیب به سیستم ساپورت شود.
نوع پروفیل مورد استفاده
اتصالات باید با ساختار و ابعاد پروفیل ساپورت هماهنگ باشند. برای مثال، در پروفیلهای شیاردار معمولاً از مهره فنری ساپورت استفاده میشود تا امکان نصب سریع و جابهجایی آسان نقاط اتصال فراهم شود.
هماهنگی بین پروفیل و اتصال باعث میشود نیروها بهتر منتقل شوند و سازه از استحکام بیشتری برخوردار باشد. استفاده از قطعات ناسازگار ممکن است باعث کاهش مقاومت اتصال و ایجاد مشکلات اجرایی شود.
شرایط محیطی محل نصب
محیط نصب نیز تأثیر زیادی بر انتخاب نوع اتصال دارد. در فضاهایی با رطوبت بالا، محیطهای صنعتی یا مکانهایی که احتمال خوردگی وجود دارد، باید از اتصالاتی با پوشش مقاوم یا متریال مناسب استفاده شود.
همچنین در محیطهایی که لرزش، تغییرات دمایی یا شرایط کاری خاص وجود دارد، انتخاب اتصال باید با توجه به این عوامل انجام شود تا دوام سیستم افزایش پیدا کند.
نوع سازه و روش اجرا
نوع سازهای که ساپورت روی آن نصب میشود نیز در انتخاب اتصال اهمیت دارد. اتصال مورد استفاده برای یک سازه سقفی، دیواری یا فریم مستقل ممکن است متفاوت باشد و نیاز به قطعات مخصوص خود داشته باشد.
همچنین روش اجرای پروژه، میزان دسترسی برای نصب و امکان تغییرات آینده در سیستم باید بررسی شود. در بسیاری از پروژهها، استفاده از اتصالات قابل تنظیم مانند مهره فنری و رابطهای مدولار باعث افزایش سرعت اجرا و انعطافپذیری سیستم میشود.
در نهایت، انتخاب صحیح اتصالات ساپورت تأسیسات نیازمند بررسی همزمان بار، نوع تجهیزات، شرایط نصب و ساختار نگهدارنده است. استفاده از قطعات هماهنگ و استاندارد، علاوه بر افزایش ایمنی، باعث کاهش زمان اجرا و افزایش عمر مفید سیستم ساپورت خواهد شد.
اشتباهات رایج در انتخاب اتصالات ساپورت
انتخاب نادرست اتصالات ساپورت تأسیسات میتواند باعث کاهش مقاومت سازه، افزایش هزینههای تعمیرات و حتی ایجاد مشکلات ایمنی در طول بهرهبرداری شود. بسیاری از مشکلات سیستمهای نگهدارنده نه به دلیل ضعف پروفیل یا طراحی کلی، بلکه به دلیل استفاده از اتصال نامناسب یا عدم توجه به شرایط واقعی پروژه ایجاد میشوند.
شناخت اشتباهات رایج در انتخاب اتصالات، به اجرای یک سیستم ساپورت مطمئنتر و استاندارد کمک میکند. مهمترین مواردی که باید از آنها جلوگیری شود عبارتاند از:
- استفاده از اتصال نامناسب برای کاربرد موردنظر
- عدم توجه به بارگذاری و ظرفیت تحمل اتصال
- ترکیب قطعات غیر استاندارد یا ناسازگار
در نتیجه، انتخاب اتصالات ساپورت باید بر اساس طراحی اصولی، قطعات استاندارد و هماهنگی کامل بین اجزای مختلف انجام شود. توجه به این موارد علاوه بر افزایش ایمنی، باعث کاهش هزینههای ناشی از تعمیرات و اصلاحات اجرایی در آینده خواهد شد.
