اتصالات لوله فلزی جزء ضروری هر سیستم لوله‌کشی به شمار می‌آیند و برای ایجاد پیوند میان لوله‌ها در پروژه‌های مختلف از آنها استفاده می‌شود. این اتصالات در انواع گوناگونی طراحی و ساخته میشوند تا نیازهای مختلف صنعتی، ساختمانی و تأسیساتی را برآورده کنند. از اتصالات جوشی گرفته تا پیچ و مهره‌ای، پرسی و سوکت‌دار، هرکدام ویژگی‌ها و کاربردهای خاص خود را دارند. برای انتخاب نوع اتصال، عواملی همچون فشار، دما، نوع سیال درون لوله، مقاومت در برابر خوردگی و سهولت نصب و تعمیر در نظر گرفته می‌شود.
به طور کلی، اتصالات لوله فلزی به گونه‌ای طراحی میشوند که از کارایی و دوام سیستم لوله‌کشی در طول زمان اطمینان حاصل کنند. به همین دلیل، انتخاب صحیح نوع اتصال نقش اساسی در کارکرد بهینه سیستم ایفا می‌کند. در این مقاله قصد داریم به بررسی انواع مختلف اتصالات لوله فلزی و کاربردهای آنها در صنایع مختلف پرداخته و عواملی که در انتخاب آنها مؤثر هستند را مورد بررسی قرار دهیم. همچنین، به ویژگی‌های منحصر به فرد هر کدام از این اتصالات و کاربردهای متنوع آنها در شرایط مختلف خواهیم پرداخت تا بتوانید بهترین انتخاب را برای پروژه خود داشته باشید.
اتصالات لوله فلزی چیست؟
اتصالات لوله فلزی، قطعاتی هستند که برای پیوند و اتصال لوله‌های فلزی به یکدیگر یا به سایر اجزای سیستم لوله‌کشی استفاده میشوند. این اتصالات معمولاً در سیستمهای لوله‌کشی صنعتی، تأسیسات ساختمانی و پروژه‌های مختلف به کار می‌روند. اتصالات لوله فلزی می‌توانند در انواع مختلفی مانند جوشی، پیچ و مهره‌ای، پرسی، سوکت‌دار و کلمپی تولید شوند. انتخاب نوع اتصال بستگی به عواملی مانند فشار، دما، نوع سیال، و شرایط محیطی دارد. هدف اصلی این اتصالات، تأمین ایمنی، کارایی و دوام سیستم لوله‌کشی در طول زمان است.
راهنمای جامع انواع اتصالات فلزی در سیستمهای لوله‌کشی
همانطور که بیان کردیم، اتصالات فلزی یکی از اجزای کلیدی در سیستمهای لوله‌کشی هستند که برای متصل کردن، تغییر مسیر، تنظیم فشار و کنترل جریان سیالات در تأسیسات ساختمانی و صنعتی استفاده میشوند. این اتصالات در جنس‌ها، اشکال و کاربردهای متنوعی تولید میشوند و انتخاب صحیح آنها نقش مهمی در عملکرد بهینه سیستمهای لوله‌کشی دارد.
1- تقسیم‌بندی اتصالات فلزی بر اساس شکل و عملکرد
-

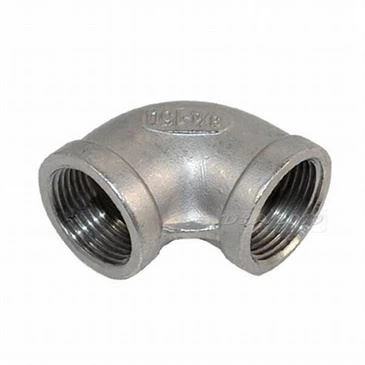

زانویی (Elbow):
زانویی‌ها برای تغییر مسیر جریان سیالات در زوایای ۴۵ و ۹۰ درجه استفاده میشوند. این اتصالات در سیستمهای لوله‌کشی آب، گاز و فاضلاب کاربرد دارند و به کاهش افت فشار ناگهانی کمک می‌کنند. زانویی‌ها معمولاً در جنس‌های فولادی، استیل و چدنی تولید میشوند.
-
سه‌راهی (Tee):
سه‌راهی‌ها برای انشعاب‌گیری از یک خط لوله به دو مسیر دیگر استفاده میشوند. این اتصالات در سیستمهای لوله‌کشی صنعتی و ساختمانی نقش مهمی دارند و در انواع هم‌قطر و کاهنده (تبدیلی) عرضه میشوند. نوع کاهنده به کاهش یا افزایش قطر جریان در انشعاب‌ها کمک می‌کند.
-

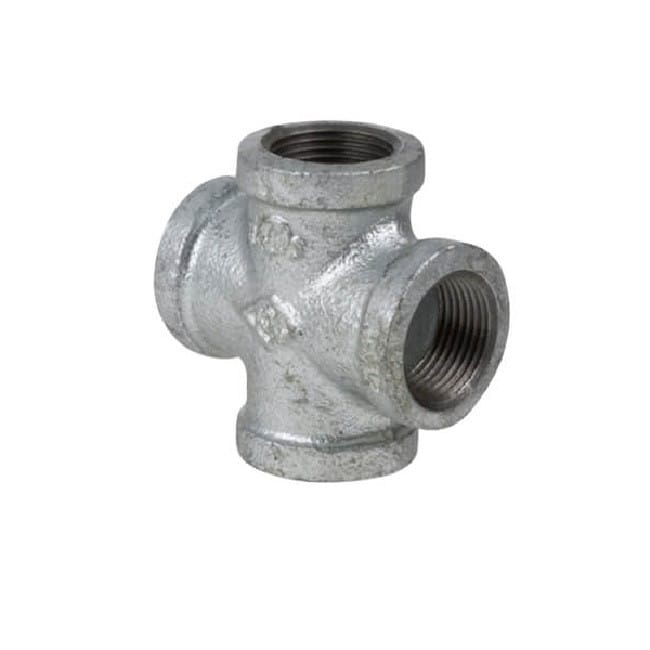

چهارراهی (Cross):
چهارراهی‌ها برای تقسیم جریان سیال در چهار مسیر مختلف استفاده میشوند. این اتصالات معمولاً در شبکه‌های پیچیده‌ای مانند سیستمهای آبیاری و تأسیسات صنعتی کاربرد دارند. به دلیل افزایش نقاط اتصال، استفاده از چهارراهی ممکن است احتمال نشتی را افزایش دهد.
-
مغزی (Nipple):
مغزی‌ها برای اتصال دو لوله با قطر یکسان یا متفاوت به کار می‌روند. این اتصالات معمولاً در سیستمهای انتقال آب و گاز استفاده میشوند و بسته به نیاز، در طول‌های مختلف تولید میشوند. مغزی‌ها می‌توانند رزوهای یا جوشی باشند.
-
تبدیل (Reducer):
تبدیل‌ها برای تغییر قطر لوله و تنظیم سرعت و فشار جریان سیالات استفاده میشوند. این قطعات در دو نوع هم‌مرکز و غیرهم‌مرکز طراحی میشوند. نوع هم‌مرکز برای جریان‌های یکنواخت و نوع غیرهم‌مرکز برای جلوگیری از حبس هوا در سیستمهای افقی استفاده می‌شود.
-
درپوش (Cap & Plug):
درپوش‌ها و پلاگ‌ها برای مسدود کردن انتهای لوله‌ها و جلوگیری از خروج سیالات به کار می‌روند. این اتصالات معمولاً در مواقعی استفاده میشوند که نیاز به بستن موقت یا دائمی یک بخش از سیستم باشد، مانند تعمیرات یا گسترش خطوط لوله در آینده.
-
فلنج (Flange):
فلنج‌ها برای اتصال لوله‌ها به یکدیگر یا به تجهیزات دیگر مانند پمپ‌ها و مخازن استفاده میشوند. این اتصالات با پیچ و مهره محکم میشوند و امکان جداسازی آسان را فراهم می‌کنند. انواع فلنج شامل فلنج جوشی، رزوهای و کور هستند که بسته به نیاز سیستم انتخاب میشوند.
-
کوپلینگ (Coupling):
کوپلینگ‌ها برای اتصال دو لوله مستقیم به کار می‌روند و در دو نوع عادی و انعطاف‌پذیر عرضه میشوند. نوع انعطاف‌پذیر برای جلوگیری از نشتی در صورت تغییرات دمایی یا حرکت‌های جزئی لوله کاربرد دارد. این اتصالات در سیستمهای آبرسانی، نفت و گاز بسیار رایج هستند.
2- تقسیم‌بندی اتصالات فلزی بر اساس جنس
-
اتصالات فولادی:
اتصالات فولادی به دلیل استحکام بالا، در سیستمهای تحت فشار و محیط‌های صنعتی استفاده میشوند. این نوع اتصالات در برابر ضربه و دماهای بالا مقاوم بوده و معمولاً با پوشش ضدزنگ تولید میشوند تا از خوردگی جلوگیری شود.
-
اتصالات چدنی:
اتصالات چدنی به دلیل مقاومت در برابر خوردگی و طول عمر بالا، در خطوط فاضلاب و انتقال سیالات غیرخورنده به کار می‌روند. این اتصالات معمولاً سنگین‌تر از انواع دیگر هستند و به دلیل ترد بودن، در برابر ضربه حساس‌ترند.
-
اتصالات استیل ضدزنگ:
اتصالات استیل ضدزنگ (استنلس استیل) برای سیستم‌هایی که نیاز به مقاومت بالا در برابر زنگ‌زدگی دارند، مانند صنایع غذایی، دارویی و بهداشتی، استفاده میشوند. این اتصالات به دلیل سطح صاف و مقاومت در برابر مواد شیمیایی، باعث آلودگی سیالات نمی‌شوند.
-
اتصالات مسی:
اتصالات مسی به دلیل رسانایی حرارتی بالا، در سیستمهای گرمایشی، سرمایشی و تهویه مطبوع استفاده میشوند. این نوع اتصالات سبک، مقاوم در برابر زنگ‌زدگی و مناسب برای آب شرب هستند، اما قیمت بالاتری نسبت به سایر فلزات دارند.
-
اتصالات گالوانیزه:
اتصالات گالوانیزه با یک لایه محافظ روی پوشانده شده‌اند تا از زنگ‌زدگی جلوگیری کنند. این نوع اتصالات معمولاً در سیستمهای آبرسانی ساختمان‌ها و سیستمهای آتش‌نشانی کاربرد دارند، اما در تماس با برخی مواد شیمیایی ممکن است دچار خوردگی شوند.
3- اهمیت انتخاب صحیح اتصالات فلزی
انتخاب صحیح اتصالات فلزی باعث بهبود عملکرد سیستم، افزایش ایمنی، کاهش هزینه‌های تعمیر و نگهداری و جلوگیری از نشتی می‌شود. همچنین، در سیستمهای بهداشتی مانند انتقال آب شرب، استفاده از مواد استاندارد و غیرخورنده اهمیت زیادی دارد. انتخاب نامناسب اتصالات ممکن است باعث کاهش طول عمر سیستم، ایجاد مشکلات نشتی و حتی آسیب به تجهیزات دیگر شود.
آشنایی با کاربردهای اتصالات لوله‌کشی در ساخت و ساز
1- سیستمهای آبرسانی (انتقال آب شرب)
اتصالات فلزی در لوله‌کشی آب شرب به دلیل استحکام و مقاومت بالا در برابر فشار، نقش مهمی در انتقال آب از منابع تأمین به ساختمان‌ها دارند. این اتصالات معمولاً از فولاد گالوانیزه، مس یا استیل ساخته میشوند تا از زنگ‌زدگی و آلودگی آب جلوگیری شود. طراحی دقیق این سیستم‌ها به‌منظور حفظ کیفیت آب و جلوگیری از نشتی بسیار حائز اهمیت است.
2- انتقال فاضلاب
در سیستمهای دفع فاضلاب، اتصالات فلزی برای هدایت آب‌های آلوده و فاضلاب از داخل ساختمان به شبکه فاضلاب شهری یا سیستمهای تصفیه مورد استفاده قرار می‌گیرند. این اتصالات باید در برابر مواد شیمیایی خورنده و رطوبت مقاوم باشند. چدن و فولاد ضدزنگ از جمله موادی هستند که در این سیستم‌ها کاربرد دارند.

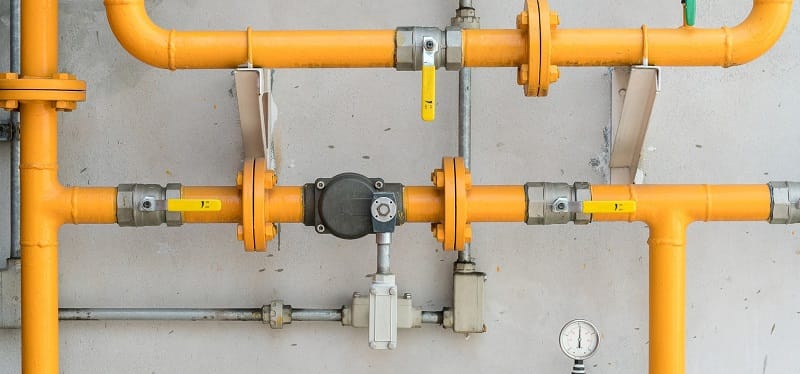

3- لوله‌کشی گاز
یکی از کاربردهای مهم اتصالات فلزی در سیستمهای انتقال گاز شهری و صنعتی است. این اتصالات معمولاً از فولاد سیاه یا گالوانیزه ساخته میشوند تا در برابر فشار بالا و نشتی مقاوم باشند. در طراحی این سیستم‌ها رعایت استانداردهای ایمنی و استفاده از بست‌ها و اتصالات مناسب برای جلوگیری از نشت گاز اهمیت ویژه‌ای دارد.
4- سیستمهای گرمایش مرکزی
اتصالات فلزی در سیستمهای گرمایشی مانند رادیاتورها، موتورخانه‌ها و گرمایش از کف مورد استفاده قرار می‌گیرند. به دلیل تحمل دماهای بالا، این اتصالات از جنس مس، استیل یا فولاد ساخته میشوند. در این سیستم‌ها، کیفیت اتصالات اهمیت زیادی دارد، زیرا نشتی یا ضعف در اتصالات می‌تواند باعث افت راندمان حرارتی و اتلاف انرژی شود.
5- سیستمهای تهویه و تهویه مطبوع
لوله‌کشی فلزی در سیستمهای تهویه مطبوع برای انتقال سیالات خنک‌کننده و هوای فشرده استفاده می‌شود. این اتصالات باید در برابر تغییرات دمایی، رطوبت و خوردگی مقاوم باشند. در چیلرها، داکت‌های تهویه و سیستمهای سرمایشی، از فولاد ضدزنگ و مس برای افزایش دوام و بهبود عملکرد استفاده می‌شود.
6- سیستمهای آتش‌نشانی
اتصالات فلزی در لوله‌کشی سیستمهای آتش‌نشانی به‌دلیل مقاومت بالا در برابر فشار و دمای زیاد ضروری هستند. این سیستم‌ها شامل لوله‌های فولادی گالوانیزه یا ضدزنگ هستند که آب یا فوم اطفای حریق را به مناطق مختلف ساختمان منتقل می‌کنند. استانداردهای ایمنی و نصب دقیق این سیستم‌ها برای عملکرد صحیح در مواقع اضطراری بسیار مهم است.

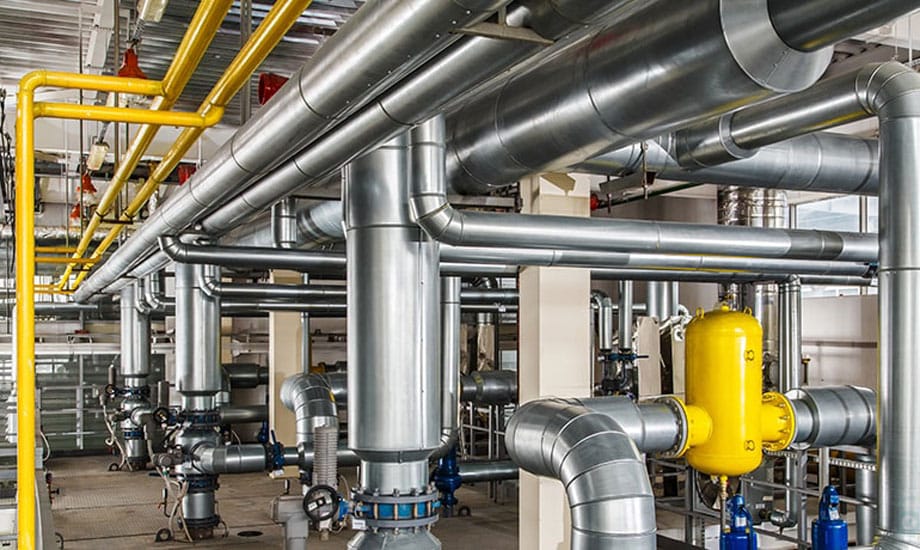

7- انتقال سیالات صنعتی
در صنایع مختلف، اتصالات فلزی برای انتقال سیالاتی مانند مواد شیمیایی، نفت، روغن و بخار آب مورد استفاده قرار می‌گیرند. این اتصالات باید در برابر خوردگی و دماهای بالا مقاوم باشند. فولاد ضدزنگ و آلیاژهای خاص، گزینه‌های اصلی برای این کاربردها هستند.
8- سیستمهای سرمایش و تبرید
اتصالات فلزی در سیستمهای سرمایش صنعتی و خانگی مانند چیلرها، یخچال‌های صنعتی و کولرهای گازی نقش مهمی ایفا می‌کنند. این اتصالات باید در برابر دماهای پایین، انجماد و مواد مبرد مقاوم باشند. لوله‌های مسی یکی از رایج‌ترین گزینه‌ها در این سیستم‌ها محسوب میشوند.
9- سیستمهای آبیاری و زهکشی
در پروژه‌های فضای سبز و کشاورزی، اتصالات فلزی برای لوله‌کشی سیستمهای آبیاری قطره‌ای و زهکشی استفاده میشوند. این اتصالات باید در برابر رطوبت، مواد معدنی موجود در آب و تغییرات دمایی مقاوم باشند. فولاد گالوانیزه و آلومینیوم از جمله متریال‌های پرکاربرد در این سیستم‌ها هستند.
10- سیستمهای ضدآب‌گذاری و زهکشی ساختمان
در برخی ساختمان‌ها، سیستمهای زهکشی و ایزوله‌سازی از اتصالات فلزی استفاده می‌کنند تا از ورود آب به سازه جلوگیری کنند. این سیستم‌ها به‌ویژه در ساختمان‌های زیرزمینی و مناطق پر بارش مورد استفاده قرار می‌گیرند. انتخاب متریال مناسب و اتصالات باکیفیت در افزایش طول عمر این سیستم‌ها تأثیر زیادی دارد.
اهمیت انتخاب صحیح اتصالات فلزی در لوله‌کشی
انتخاب درست اتصالات فلزی در سیستمهای لوله‌کشی تأثیر مستقیمی بر عملکرد، ایمنی و طول عمر پروژه دارد. استفاده از اتصالات مناسب باعث کاهش نشتی، افزایش مقاومت در برابر فشار و خوردگی، و بهبود بهره‌وری سیستم می‌شود. در خطوط انتقال آب، گاز و فاضلاب، انتخاب نادرست اتصالات می‌تواند باعث افت فشار، نشتی خطرناک و خرابی زودرس لوله‌ها شود. علاوه بر این، انتخاب مواد سازگار با سیال موردنظر و شرایط محیطی، هزینه‌های تعمیر و نگهداری را کاهش داده و از بروز مشکلات فنی در آینده جلوگیری می‌کند.
نتیجه‌گیری
اتصالات فلزی به‌عنوان یکی از مهم‌ترین اجزای سیستمهای لوله‌کشی، نقش اساسی در انتقال سیالات، انشعاب‌گیری، تغییر مسیر و کنترل جریان دارند. انتخاب صحیح این اتصالات با توجه به نوع سیال، فشار کاری، شرایط محیطی و جنس لوله‌ها، تأثیر مستقیمی بر عملکرد و دوام سیستم دارد. استفاده از اتصالات مناسب، علاوه بر افزایش ایمنی، باعث کاهش نشتی، جلوگیری از افت فشار، و بهبود کارایی خطوط انتقال می‌شود. در پروژه‌های صنعتی و ساختمانی، اتصالات فولادی، چدنی، استیل، گالوانیزه و مسی، هرکدام با ویژگی‌های خاص خود، برای شرایط مختلف مورد استفاده قرار می‌گیرند.
شناخت انواع زانویی، سه‌راهی، چهارراهی، فلنج، کوپلینگ، مغزی و درپوش، به مهندسان و تکنسین‌ها کمک می‌کند تا مناسب‌ترین گزینه را انتخاب کنند. همچنین، نگهداری و نصب صحیح این اتصالات اهمیت زیادی دارد؛ چراکه عدم رعایت استانداردهای لازم می‌تواند باعث نشتی، خوردگی، و کاهش عمر مفید لوله‌ها شود. در نهایت، با انتخاب اتصالات باکیفیت و رعایت اصول فنی در نصب، می‌توان سیستمهای لوله‌کشی بهینه، ایمن و بادوامی ایجاد کرد که نیازهای مختلف صنعتی و شهری را به بهترین شکل برآورده کند.
همچنین بخوانید:
سوالات متداول:
چه عواملی در انتخاب نوع اتصال فلزی تأثیرگذار هستند؟
جنس لوله، نوع سیال، فشار کاری، دمای محیط و کاربرد موردنظر از عوامل مهم در انتخاب اتصال مناسب هستند.
آیا اتصالات فلزی در برابر خوردگی مقاوم هستند؟
بستگی به نوع فلز دارد؛ اتصالات استیل ضدزنگ و گالوانیزه مقاومت بالایی دارند، اما فولاد و چدن ممکن است در شرایط خاص دچار خوردگی شوند.
تفاوت بین اتصالات جوشی و رزوهای چیست؟
اتصالات جوشی استحکام بیشتری دارند و برای فشارهای بالا مناسباند، درحالیکه اتصالات رزوهای برای سیستمهای کمفشار و قابل جداسازی استفاده میشوند.
