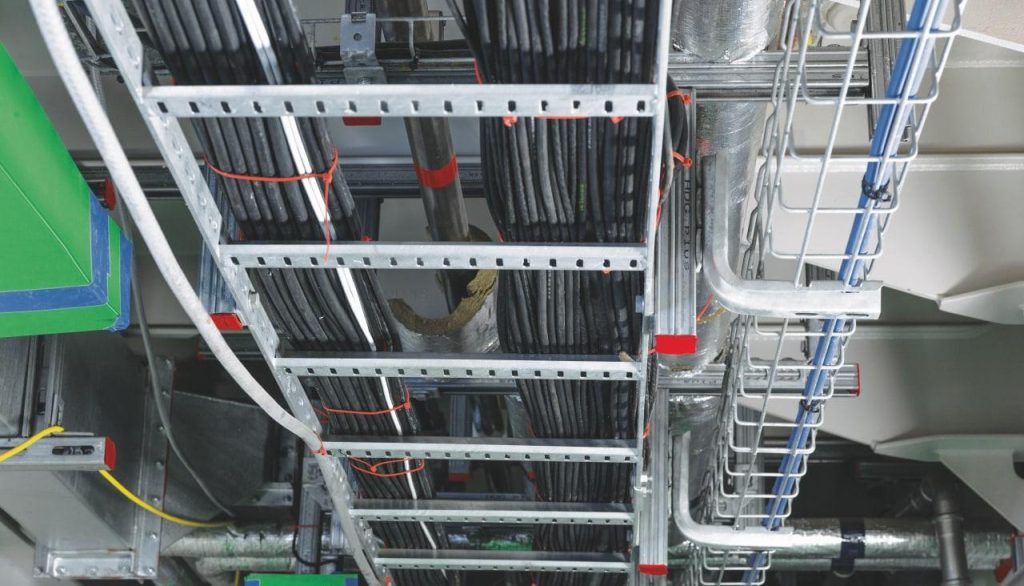

سینی کابل و نردبان کابل بهتنهایی یک مسیر اجرایی کامل برای کابلکشی ایجاد نمیکنند. این تجهیزات تنها بخشی از یک سیستم نگهداری کابل هستند و برای اجرای صحیح یک مسیر، باید مجموعهای از اجزا در کنار یکدیگر طراحی و نصب شوند.
یک سیستم کامل اجرای مسیر کابل معمولاً شامل سینی کابل یا نردبان کابل، اتصالات مسیر، ساپورتها، پروفیلهای نگهدارنده، پیچ و مهره، قطعات اتصال و تجهیزات مهارکننده است. هماهنگی بین این اجزا باعث میشود مسیر کابل علاوه بر نگهداری مناسب، از نظر نظم، دسترسی، قابلیت توسعه و شرایط نصب نیز عملکرد مطلوبی داشته باشد.
در بسیاری از پروژهها، تمرکز فقط روی انتخاب سینی یا نردبان کابل است؛ در حالی که کیفیت اجرای مسیر تا حد زیادی به نحوه انتخاب و نصب اجزای جانبی مانند ساپورت، اتصالات و سازه نگهدارنده وابسته است. برای مثال، سیستم ساپورت باید متناسب با بار مسیر و شرایط نصب انتخاب شود تا بتواند عملکرد مورد انتظار را فراهم کند.
در این مقاله، اجزای مورد نیاز برای نصب سینی کابل و نردبان کابل، مراحل کلی اجرای مسیر و نکات مهمی که در زمان نصب باید بررسی شوند را مرور میکنیم تا دید کاملتری نسبت به یک سیستم کابلکشی اصولی ایجاد شود.

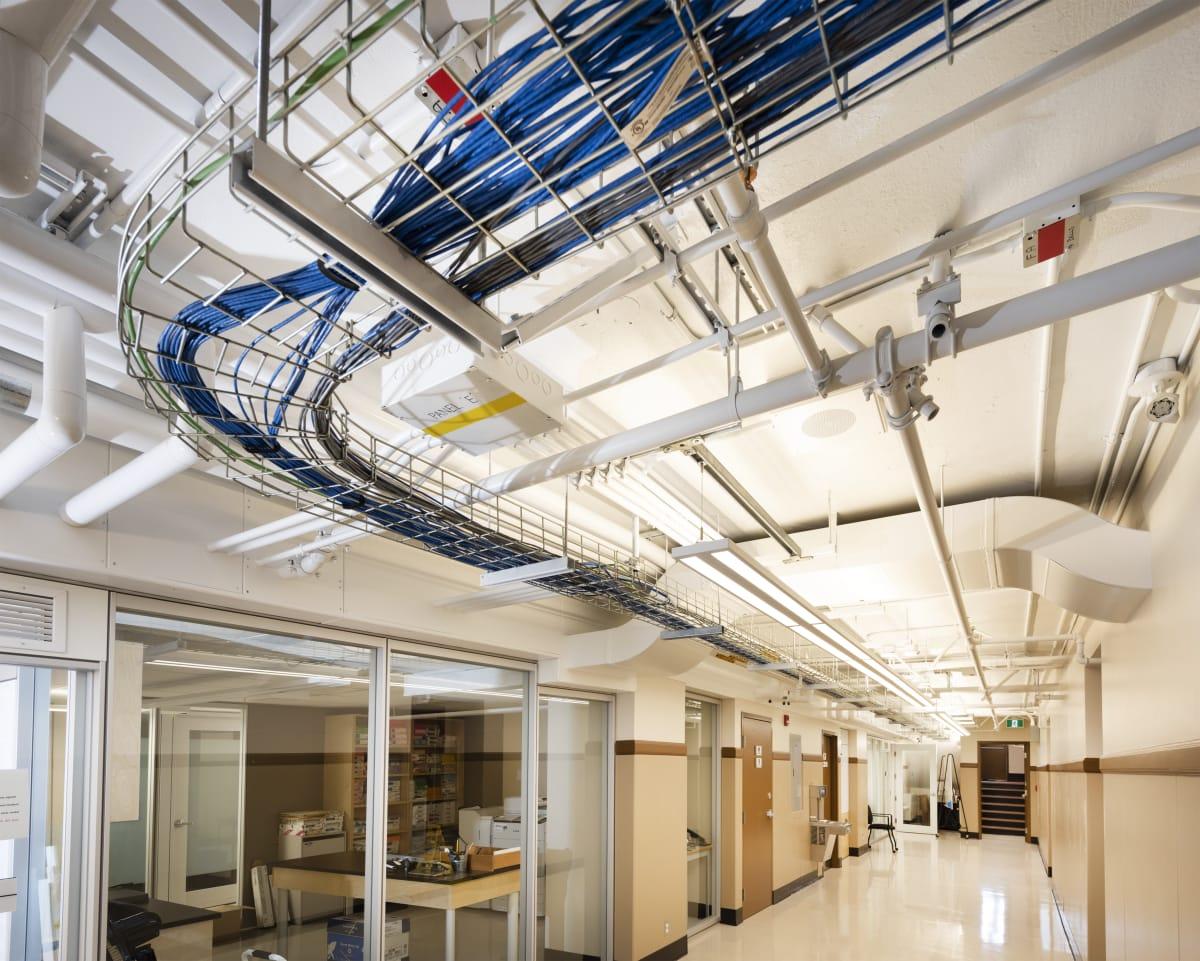

اجزای مورد نیاز برای نصب سینی و نردبان کابل
اجرای یک مسیر کابل استاندارد فقط با انتخاب سینی کابل یا نردبان کابل کامل نمیشود. برای اینکه مسیر بتواند بهصورت ایمن، منظم و قابل توسعه اجرا شود، مجموعهای از اجزای مکانیکی و نگهدارنده باید در کنار هم استفاده شوند. سینی یا نردبان، اتصالات، ساپورتها و تجهیزات نصب، همگی بخشی از یک سیستم یکپارچه کابلکشی هستند.
سینی کابل
سینی کابل یکی از اجزای اصلی سیستم مدیریت کابل است که وظیفه ایجاد مسیر مشخص برای عبور و نگهداری کابلها را بر عهده دارد. نوع سینی (مانند ساده، پانچدار یا مشبک)، جنس، پوشش و ابعاد آن باید متناسب با شرایط پروژه، نوع کابلها و محیط نصب انتخاب شود.
در زمان نصب، علاوه بر خود سینی، باید قطعات تکمیلی مانند رابطها، تغییر مسیرها و تجهیزات اتصال نیز در نظر گرفته شوند تا مسیر کابلکشی بهصورت کامل اجرا شود.
نردبان کابل
نردبان کابل بخش دیگری از سیستم نگهداری کابل است که از ریلهای جانبی و پلههای عرضی تشکیل میشود. این ساختار برای ایجاد مسیرهای کابل با دسترسی مناسب و ساختار باز استفاده میشود.
در نصب نردبان کابل نیز مانند سینی کابل، تنها تهیه مسیر مستقیم کافی نیست و قطعاتی مانند اتصالات، رابطها، ساپورتها و تجهیزات مهار باید متناسب با طراحی مسیر انتخاب شوند.
اتصالات و رابطهای مسیر
اتصالات نقش مهمی در ایجاد یک مسیر پیوسته دارند. مسیرهای کابلکشی معمولاً فقط شامل بخشهای مستقیم نیستند و ممکن است به قطعاتی مانند:
- رابط مستقیم بین دو بخش
- زانوها
- سهراهیها
- چهارراهیها
- تغییر مسیرهای عمودی و افقی
- تبدیلکنندههای ابعاد
نیاز داشته باشند.
انتخاب و نصب صحیح این قطعات اهمیت زیادی دارد، زیرا تغییر مسیرها و نقاط اتصال میتوانند روی نحوه انتقال بار و پایداری مسیر اثرگذار باشند.
پروفیل تأسیساتی
پروفیل تأسیساتی بهعنوان بخشی از سازه نگهدارنده، نقش ایجاد شاسی و بستر نصب برای سینی کابل یا نردبان کابل را دارد.
در بسیاری از سیستمهای مدولار، پروفیل به همراه اتصالات مکانیکی استفاده میشود تا امکان ساخت ساپورتهای مختلف بدون نیاز به جوشکاری فراهم شود. انتخاب پروفیل باید بر اساس نوع مسیر، بار واردشده و شرایط نصب انجام شود.
لقمه، مهره و واشر
لقمه، مهره و واشر از اجزای کوچک اما مهم در مونتاژ سیستمهای ساپورت و نصب تجهیزات کابل هستند. این قطعات برای اتصال پروفیلها، براکتها، بستها و سایر اجزای مکانیکی مورد استفاده قرار میگیرند.
کیفیت و سازگاری این قطعات با سایر اجزا اهمیت دارد، زیرا اتصال مناسب باعث افزایش پایداری مجموعه و کاهش مشکلات اجرایی در زمان نصب و بهرهبرداری میشود.
ساپورت و بستهای نگهدارنده
ساپورتها وظیفه انتقال وزن مسیر کابل و تجهیزات مرتبط به سازه اصلی را بر عهده دارند. نوع ساپورت میتواند بسته به محل نصب، شکل مسیر و شرایط پروژه متفاوت باشد.
همچنین بستهای تأسیساتی و نگهدارندهها برای ثابت نگه داشتن کابلها یا اتصال صحیح تجهیزات به سازه استفاده میشوند. انتخاب نامناسب ساپورت یا بست میتواند باعث کاهش عملکرد سیستم و ایجاد مشکلاتی در آینده شود.
در طراحی سیستم نگهداری کابل، ظرفیت و نحوه اجرای ساپورتها باید مطابق مشخصات فنی محصول و الزامات پروژه بررسی شود.
در نتیجه، یک مسیر کابل حرفهای مجموعهای از سینی یا نردبان کابل + اتصالات + پروفیل + ساپورت + تجهیزات اتصال و نگهداری است و عملکرد نهایی آن به هماهنگی صحیح تمام این اجزا وابسته است.
قبل از نصب سینی کابل چه مواردی باید مشخص شود؟
پیش از شروع اجرای مسیر سینی کابل یا نردبان کابل، لازم است شرایط مسیر و نیازهای پروژه بهصورت دقیق بررسی شود. اجرای بدون برنامهریزی میتواند باعث مشکلاتی مانند انتخاب نامناسب ابعاد، کمبود فضا، تغییرات دوباره در مسیر یا دشواری تعمیرات آینده شود.
به همین دلیل، قبل از نصب باید مواردی مانند مسیر کابلکشی، مشخصات کابلها، شرایط محیطی و نحوه پشتیبانی از مسیر مشخص شود.
مسیر کابلکشی
اولین مرحله، مشخص کردن مسیر عبور سینی یا نردبان کابل است. در این مرحله باید مسیر حرکت کابلها، محل عبور از موانع، تغییر جهتها و ارتباط با تجهیزات نهایی بررسی شود.
همچنین باید اطمینان حاصل شود که مسیر انتخابشده فضای کافی برای نصب، نگهداری و توسعه احتمالی آینده را دارد.
عرض و ابعاد مسیر
ابعاد سینی یا نردبان کابل باید متناسب با حجم کابلها و شرایط پروژه انتخاب شود. مواردی مانند تعداد کابلها، فضای موردنیاز برای چیدمان و امکان اضافه شدن کابلهای جدید در آینده، روی انتخاب ابعاد تأثیر دارند.
انتخاب ابعاد نامناسب ممکن است باعث تراکم بیش از حد کابلها یا محدود شدن قابلیت توسعه مسیر شود.
تعداد کابل
تعداد کابلهایی که قرار است در مسیر قرار بگیرند، یکی از عوامل اصلی در طراحی سیستم است. تعداد کابلها روی فضای موردنیاز، نحوه چیدمان و انتخاب نوع سیستم نگهدارنده تأثیر میگذارد.
در پروژههایی که تعداد کابلها در آینده افزایش پیدا میکند، بهتر است این موضوع از ابتدا در طراحی مسیر در نظر گرفته شود.
وزن کابل
علاوه بر تعداد کابلها، وزن مجموع آنها نیز اهمیت زیادی دارد. وزن کابلها باید در کنار وزن خود سینی یا نردبان، اتصالات و تجهیزات جانبی بررسی شود.
انتخاب سیستم نگهدارنده و ساپورتها باید بر اساس بار واقعی مسیر و مشخصات فنی محصول انجام شود و نباید صرفاً بر اساس ظاهر یا ابعاد انتخاب شود.
نقاط تغییر مسیر
مسیرهای کابل معمولاً کاملاً مستقیم نیستند و ممکن است شامل تغییر جهت، انشعاب یا تغییر ارتفاع باشند.
محل این تغییرات باید پیش از نصب مشخص شود تا قطعات موردنیاز مانند زانو، سهراهی، رابطها و سایر اتصالات بهدرستی انتخاب شوند.
محل ساپورتها
ساپورتها نقش مهمی در انتقال وزن مسیر کابل به سازه اصلی دارند. پیش از نصب باید محلهای مناسب برای اجرای ساپورت و نحوه اتصال آنها به سازه بررسی شود.
تعیین محل و نوع ساپورت باید بر اساس مشخصات محصول، شرایط بارگذاری و الزامات پروژه انجام شود و استفاده از فاصلههای ثابت و عمومی برای همه پروژهها توصیه نمیشود.
شرایط محیطی
محیط نصب میتواند روی انتخاب جنس و پوشش سینی، نردبان کابل و تجهیزات جانبی تأثیر بگذارد.
مواردی مانند:
- فضای داخلی یا خارجی بودن محل نصب
- رطوبت
- احتمال خوردگی
- شرایط صنعتی
- وجود مواد خورنده
باید قبل از انتخاب تجهیزات بررسی شوند.
دسترسی برای تعمیرات
مسیر کابل فقط برای نصب اولیه طراحی نمیشود؛ بلکه باید امکان بررسی، تعمیر، جابهجایی یا توسعه کابلها در آینده را نیز فراهم کند. بنابراین هنگام طراحی مسیر باید فضای کافی برای دسترسی، نظم کابلها و انجام عملیات نگهداری در نظر گرفته شود.
در مجموع، پیش از نصب سینی کابل باید این موارد مشخص شوند:
مسیر → ابعاد → تعداد کابل → وزن → تغییر مسیرها → ساپورتها → شرایط محیطی → دسترسی آینده
بررسی دقیق این موارد باعث میشود اجرای مسیر کابل منظمتر، ایمنتر و قابل توسعهتر باشد.
مراحل نصب سینی کابل و نردبان کابل
اجرای مسیر سینی کابل و نردبان کابل باید بهصورت مرحلهبهمرحله انجام شود تا مسیر نهایی از نظر استحکام، نظم، دسترسی و هماهنگی با سایر تأسیسات عملکرد مناسبی داشته باشد.
نصب این سیستم فقط شامل قرار دادن سینی یا نردبان نیست؛ بلکه شامل طراحی مسیر، اجرای ساپورت، نصب اتصالات و در نهایت آمادهسازی مسیر برای کابلگذاری است.
مرحله اول: طراحی و مشخص کردن مسیر
اولین مرحله در اجرای سینی کابل یا نردبان کابل، مشخص کردن مسیر عبور کابلها است.
در این مرحله مواردی مانند:
- مسیر حرکت کابلها
- محل ورود و خروج کابلها
- موانع موجود در مسیر
- تغییرات ارتفاع یا جهت
- فضای موردنیاز برای تعمیرات و توسعه آینده
بررسی میشوند.
طراحی مناسب مسیر باعث میشود تعداد تغییرات غیرضروری کاهش پیدا کند و اجرای نهایی منظمتر باشد.
مرحله دوم: تعیین نقاط ساپورت
پس از مشخص شدن مسیر، محل اجرای ساپورتها باید بررسی شود.
ساپورتها وظیفه انتقال وزن سیستم کابلکشی به سازه اصلی را بر عهده دارند و انتخاب نوع و محل آنها باید با توجه به شرایط واقعی پروژه انجام شود.
در این مرحله باید مواردی مانند:
- نوع سازه محل نصب
- وزن کلی مسیر
- شکل مسیر کابلکشی
- شرایط محیطی
در نظر گرفته شوند.
مرحله سوم: نصب ساپورت و پروفیل
پس از تعیین نقاط نگهداری، ساپورتها و سازه نگهدارنده مسیر نصب میشوند.
در سیستمهای مدولار، پروفیلهای تأسیساتی میتوانند بهعنوان بخش اصلی ساختار نگهدارنده مورد استفاده قرار گیرند و امکان ایجاد فریم یا شاسی مناسب برای نصب سینی کابل و نردبان کابل را فراهم کنند.
در این مرحله موارد زیر اهمیت دارند:
- انتخاب پروفیل متناسب با کاربرد
- اجرای صحیح اتصالات
- کنترل تراز سازه نگهدارنده
- اطمینان از استحکام اتصال
مرحله چهارم: نصب سینی یا نردبان کابل
بعد از آماده شدن ساپورتها، قطعات سینی کابل یا نردبان کابل روی سازه نگهدارنده قرار میگیرند.
مراحل کلی شامل:
- قرار دادن قطعات مسیر روی ساپورتها
- تنظیم موقعیت و تراز مسیر
- اتصال بخشهای مختلف به یکدیگر
- بررسی هماهنگی مسیر با نقشه اجرایی
است.
در این مرحله باید دقت شود که مسیر بدون انحراف، تغییر شکل یا ایجاد فشار اضافی روی اتصالات اجرا شود.
مرحله پنجم: اتصال قطعات مسیر
مسیرهای کابل معمولاً فقط از قطعات مستقیم تشکیل نمیشوند و برای تغییر جهت یا اتصال بخشهای مختلف به قطعات تکمیلی نیاز دارند.
این قطعات میتوانند شامل موارد زیر باشند:
- رابط مستقیم
- زانو
- سهراهی
- تغییر ارتفاع
- سایر اتصالات موجود در سیستم
انتخاب صحیح اتصالات باعث میشود مسیر کابلکشی پیوسته، منظم و قابل نگهداری باشد.
مرحله ششم: کنترل مسیر و اتصالات
پس از نصب کامل مسیر، باید کنترل نهایی انجام شود.
در این مرحله مواردی مانند:
- تراز بودن مسیر
- استحکام اتصالات
- پیوستگی قطعات
- فاصله مناسب از موانع
- هماهنگی مسیر با شرایط نصب
بررسی میشوند.
کنترل نهایی قبل از کابلگذاری اهمیت زیادی دارد؛ زیرا اصلاح مشکلات پس از قرارگیری کابلها معمولاً دشوارتر خواهد بود.

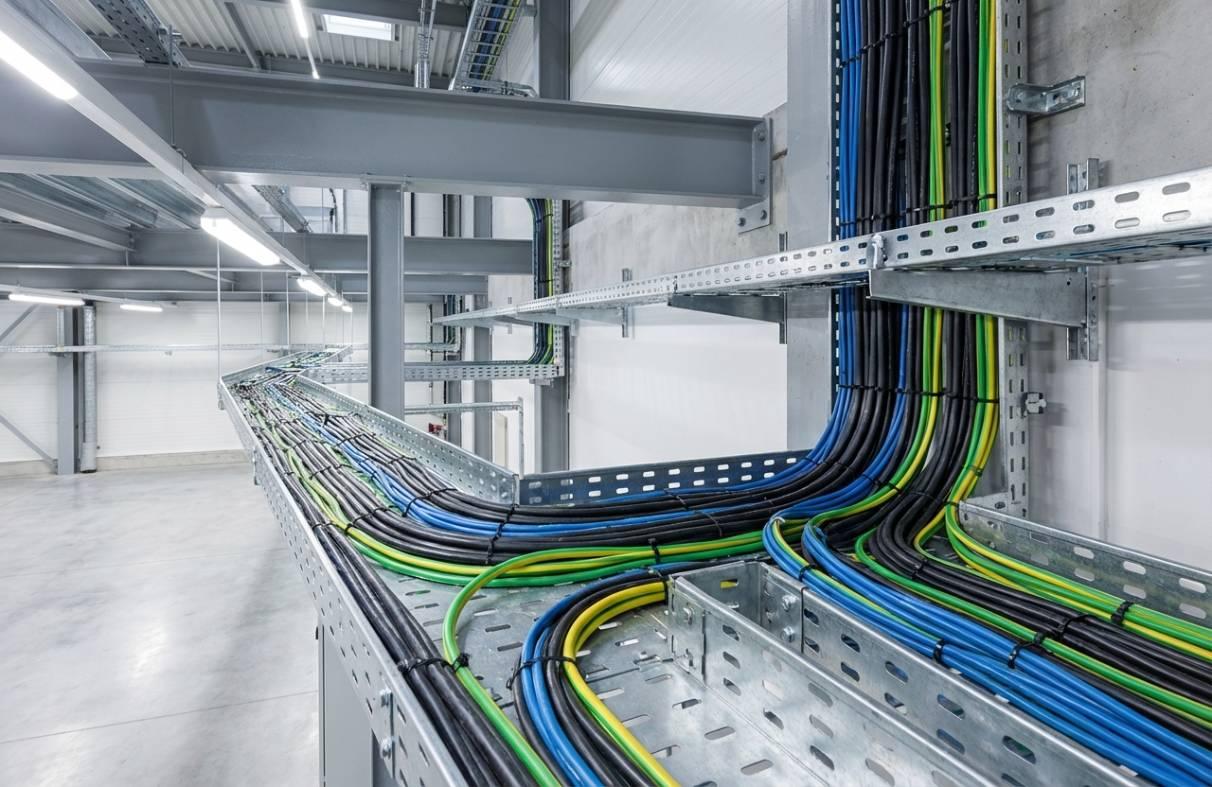

مرحله هفتم: کابلگذاری
آخرین مرحله، قرار دادن کابلها داخل مسیر آمادهشده است.
در زمان کابلگذاری باید اصول کلی زیر رعایت شود:
- جلوگیری از تراکم بیش از حد کابلها
- رعایت شعاع خمش کابلها
- حفظ نظم مسیر
- توجه به جداسازی مسیرها در صورت نیاز
کابلگذاری صحیح علاوه بر افزایش طول عمر کابلها، باعث میشود عملیات بررسی، تعمیر و توسعه در آینده سادهتر انجام شود.
نصب سینی کابل چه تفاوتی با نصب نردبان کابل دارد؟
سینی کابل و نردبان کابل از نظر فرآیند کلی نصب شباهتهای زیادی دارند؛ در هر دو سیستم ابتدا مسیر طراحی شده، ساپورتها اجرا میشوند و سپس قطعات مسیر نصب و کنترل میشوند. با این حال، تفاوت اصلی در ساختار نگهدارنده کابل، نحوه قرارگیری کابلها و ویژگیهای دسترسی و تهویه است.
| مرحله / ویژگی | سینی کابل | نردبان کابل |
|---|---|---|
| نصب ساپورت | مشابه؛ نیازمند سازه نگهدارنده و اتصالات مناسب | مشابه؛ نیازمند سازه نگهدارنده و اتصالات مناسب |
| اتصال قطعات مسیر | با استفاده از رابطها، زانوها و سایر اتصالات مسیر انجام میشود | مشابه، اما به دلیل ساختار باز ممکن است نوع اتصالات متفاوت باشد |
| قرارگیری کابل | کابلها روی کف سینی قرار میگیرند و توسط بدنه سینی نگهداری میشوند | کابلها روی پلههای بین دو ریل جانبی قرار میگیرند |
| تهویه کابل | وابسته به نوع ساختار سینی (مشبک، پانچدار یا بسته) است | به دلیل ساختار باز، گردش هوا معمولاً بیشتر است |
| دسترسی به کابل | مناسب است، اما دسترسی ممکن است به نوع طراحی سینی وابسته باشد | معمولاً دسترسی به کابلها آسانتر است |
| کاربرد رایج | مسیرهای عمومی کابلکشی، ساختمانها و پروژههایی که نظم مسیر اهمیت دارد | مسیرهای صنعتی، مسیرهای پرتراکم و شرایطی که دسترسی و تهویه اهمیت بیشتری دارد |
در نهایت، تفاوت اصلی در نصب این دو سیستم به روش قرارگیری کابل و ساختار مسیر مربوط میشود. مراحل پایه مانند اجرای ساپورت، نصب اتصالات و کنترل نهایی در هر دو مشابه است، اما انتخاب بین سینی کابل و نردبان کابل باید بر اساس شرایط واقعی پروژه، نوع کابلها و نیازهای اجرایی انجام شود.
ساپورت سینی کابل چگونه اجرا میشود؟
ساپورت سینی کابل یکی از بخشهای مهم در اجرای مسیر کابل است؛ زیرا وظیفه دارد وزن سینی، کابلها و تجهیزات مرتبط را به سازه اصلی منتقل کند. یک سیستم ساپورت مناسب فقط شامل یک قطعه نگهدارنده نیست، بلکه از مجموعهای از پروفیل، براکت، اتصالات و تجهیزات اتصال تشکیل میشود که باید بهصورت هماهنگ انتخاب و اجرا شوند.
نوع ساپورت مورد استفاده به عواملی مانند محل نصب، شکل مسیر، وزن کلی سیستم، شرایط محیطی و نوع سازه موجود بستگی دارد. به همین دلیل، اجرای ساپورت باید بر اساس طراحی پروژه و مشخصات فنی اجزا انجام شود.
پروفیل
پروفیل تأسیساتی یکی از اجزای اصلی در بسیاری از سیستمهای ساپورت مدولار است. این قطعه میتواند بهعنوان پایه یا فریم نگهدارنده برای نصب سینی کابل استفاده شود.
پروفیلها امکان ایجاد ساختارهای مختلف مانند:
- ساپورت سقفی
- فریم نگهدارنده
- شاسی نصب
- سازههای ترکیبی
را فراهم میکنند.
انتخاب پروفیل باید متناسب با نوع کاربرد، شرایط بارگذاری و نحوه اتصال انجام شود.
براکت
براکتها برای ایجاد اتصال بین سینی کابل، پروفیل یا سازه نگهدارنده استفاده میشوند. این قطعات کمک میکنند مسیر کابل در موقعیت مناسب قرار گرفته و اتصال بین اجزای مختلف سیستم برقرار شود.
نوع و شکل براکت به طراحی ساپورت و محل نصب بستگی دارد و باید با سایر اجزای سیستم سازگار باشد.
اتصالات
اتصالات نقش مهمی در ایجاد یک ساختار پایدار دارند. در سیستم ساپورت سینی کابل، اتصالات ساپورت برای وصل کردن پروفیلها، براکتها و سایر اجزا استفاده میشوند.
این اتصالات میتوانند شامل مواردی مانند:
- اتصالدهندههای پروفیل
- قطعات رابط
- اتصالات زاویهای
- قطعات تکمیلی نصب
باشند.
انتخاب اتصال مناسب باعث میشود سیستم ساپورت قابلیت تنظیم، توسعه و نگهداری آسانتری داشته باشد.
مهره و لقمه
مهره و لقمه از اجزای مهم در سیستمهای مدولار هستند که امکان اتصال سریع و قابل تنظیم اجزا را فراهم میکنند.
این قطعات معمولاً برای اتصال پروفیل، براکت و سایر اجزای نگهدارنده استفاده میشوند و باعث میشوند بدون نیاز به جوشکاری، امکان تغییر یا اصلاح ساختار در زمان اجرا و آینده وجود داشته باشد.
انتخاب قطعات اتصال باید با ابعاد و مشخصات سایر اجزای سیستم هماهنگ باشد.
بست و نگهدارنده
بستها و تجهیزات نگهدارنده برای تثبیت سینی کابل یا کابلها در موقعیت مناسب استفاده میشوند. این قطعات به جلوگیری از حرکت ناخواسته مسیر و ایجاد نظم بیشتر در اجرای کابلکشی کمک میکنند.
نوع بست یا نگهدارنده باید با توجه به:
- نوع کابل
- شرایط نصب
- محیط پروژه
- روش اجرای مسیر
انتخاب شود.
اشتباهات رایج در نصب سینی و نردبان کابل
اجرای صحیح سینی کابل و نردبان کابل نیازمند توجه به جزئیات فنی و هماهنگی بین تمام اجزای سیستم است. بسیاری از مشکلاتی که در زمان بهرهبرداری از مسیرهای کابل ایجاد میشوند، به دلیل خطاهایی هستند که در مرحله طراحی یا نصب رخ دادهاند.
شناخت این اشتباهات کمک میکند تا مسیر کابلکشی از نظر پایداری، نظم، دسترسی و طول عمر سیستم عملکرد بهتری داشته باشد.
فاصله نامناسب ساپورتها
یکی از خطاهای رایج، انتخاب یا اجرای نامناسب نقاط نگهداری مسیر است. ساپورتها وظیفه انتقال وزن سینی، نردبان و کابلها به سازه اصلی را دارند و محل قرارگیری آنها باید بر اساس شرایط واقعی پروژه و مشخصات سیستم تعیین شود.
استفاده از فاصلههای ثابت و عمومی برای همه پروژهها میتواند باعث ایجاد مشکلاتی مانند کاهش پایداری مسیر یا اعمال بار نامناسب به اجزا شود.
اتصالات ضعیف
اتصالات بخش مهمی از عملکرد سیستم کابلکشی هستند. استفاده از قطعات نامناسب، اجرای ناقص اتصالها یا عدم هماهنگی بین اجزای مسیر میتواند باعث کاهش استحکام مجموعه شود.
در زمان نصب باید اطمینان حاصل شود که:
- رابطها بهدرستی نصب شدهاند.
- قطعات مسیر هماهنگ با یکدیگر هستند.
- اتصال بین سینی یا نردبان و ساپورت پایدار است.
عدم تراز مسیر
تراز نبودن سینی یا نردبان کابل علاوه بر ایجاد ظاهر نامناسب، میتواند روی نحوه قرارگیری کابلها و عملکرد اتصالات تأثیر بگذارد.
کنترل تراز در مراحل مختلف نصب، بهخصوص هنگام نصب ساپورتها و اتصال قطعات مسیر، باعث میشود سیستم نهایی منظمتر و قابل اطمینانتر باشد.
انتخاب نامناسب ابعاد
انتخاب ابعاد نامناسب سینی یا نردبان کابل یکی دیگر از اشتباهات متداول است. مسیر کابل باید متناسب با تعداد کابلها، فضای موردنیاز برای چیدمان و نیازهای احتمالی آینده طراحی شود.
انتخاب ابعاد کمتر از نیاز واقعی میتواند باعث:
- تراکم بیش از حد کابلها
- کاهش دسترسی
- دشواری توسعه مسیر
شود.
بیتوجهی به وزن کابل
یکی از مهمترین عوامل در اجرای مسیر کابل، توجه به وزن واقعی کابلها است. وزن کابلها به همراه وزن تجهیزات مسیر باید در طراحی سیستم نگهدارنده در نظر گرفته شود.
نادیده گرفتن این موضوع ممکن است باعث انتخاب نامناسب سینی، نردبان، ساپورت یا تجهیزات اتصال شود.
بیتوجهی به شرایط محیطی
شرایط محل نصب تأثیر مستقیمی بر انتخاب تجهیزات دارد. عواملی مانند:
- رطوبت
- فضای باز یا بسته
- محیطهای صنعتی
- احتمال خوردگی
باید قبل از انتخاب تجهیزات بررسی شوند.
انتخاب نامناسب جنس یا پوشش تجهیزات میتواند باعث کاهش عمر مفید سیستم در طول زمان شود.
پر کردن بیش از حد مسیر
قرار دادن تعداد زیادی کابل در یک مسیر بدون در نظر گرفتن فضای مناسب، یکی از اشتباهات رایج در اجرای سیستم کابلکشی است.
تراکم بیش از حد میتواند روی مواردی مانند:
- تهویه کابلها
- دسترسی برای تعمیرات
- نظم مسیر
- امکان توسعه آینده
تأثیر منفی بگذارد.
به همین دلیل، ظرفیت مسیر باید بر اساس شرایط واقعی پروژه و الزامات طراحی بررسی شود.
نتیجهگیری
نصب سینی کابل و نردبان کابل تنها به قرار دادن یک مسیر عبور کابل محدود نمیشود؛ بلکه یک سیستم کامل شامل سینی یا نردبان، اتصالات، ساپورت، پروفیل، تجهیزات نگهدارنده و اجزای اتصال است که باید بهصورت هماهنگ طراحی و اجرا شود.
اجرای صحیح مسیر کابل نیازمند بررسی عواملی مانند نوع مسیر، تعداد و وزن کابلها، شرایط محیطی، محل ساپورتها و نیازهای آینده پروژه است. همچنین توجه به جزئیاتی مانند تراز بودن مسیر، کیفیت اتصالات و انتخاب مناسب اجزا، تأثیر مستقیمی بر عملکرد و دوام سیستم دارد.
در نهایت، یک اجرای اصولی زمانی حاصل میشود که تمام اجزای سیستم متناسب با شرایط واقعی پروژه انتخاب شده و مراحل نصب از طراحی مسیر تا کابلگذاری با دقت انجام شود.
