لقمه پروفیل یکی از قطعات اتصال در سیستمهای پروفیل تأسیساتی است که برای ایجاد اتصال میان پروفیل و سایر اجزای ساپورت مورد استفاده قرار میگیرد. این قطعه معمولاً در شیار پروفیل قرار میگیرد و همراه با پیچ و سایر اجزای اتصال، امکان نصب و تنظیم تجهیزات را فراهم میکند.
شناخت انواع لقمه، نحوه قرارگیری آن در پروفیل و سازگاری آن با شکل و ابعاد پروفیل اهمیت زیادی دارد؛ زیرا انتخاب نامناسب میتواند باعث ایجاد اتصال نامتناسب یا دشواری در مونتاژ شود. در ادامه با لقمه پروفیل، انواع آن و کاربردش در ساخت ساپورتهای تأسیساتی آشنا میشویم.
لقمه پروفیل چیست؟
لقمه پروفیل یکی از اجزای اتصال در سیستمهای پروفیل تأسیساتی است که برای ایجاد اتصال میان پروفیل و قطعات مختلف ساپورت به کار میرود. این قطعه معمولاً داخل شیار پروفیل قرار میگیرد و همراه با پیچ و سایر اجزای اتصال، امکان ثابت کردن قطعه موردنظر روی پروفیل را فراهم میکند.
لقمه در واقع یک واسط میان پروفیل و اتصال موردنظر است. به همین دلیل، شکل و ابعاد آن باید با شیار و ساختار پروفیل سازگار باشد. در زمان مونتاژ، لقمه در محل مناسب قرار گرفته و پس از تنظیم موقعیت، پیچ برای ایجاد اتصال استفاده میشود.
استفاده از لقمه باعث میشود اتصال اجزای مختلف به پروفیل به شکل مدولار و قابل تنظیم انجام شود. این ویژگی در ساخت ساپورتهای تأسیساتی اهمیت زیادی دارد؛ زیرا ممکن است موقعیت بست، براکت یا سایر تجهیزات در طول مونتاژ نیاز به تنظیم داشته باشد.

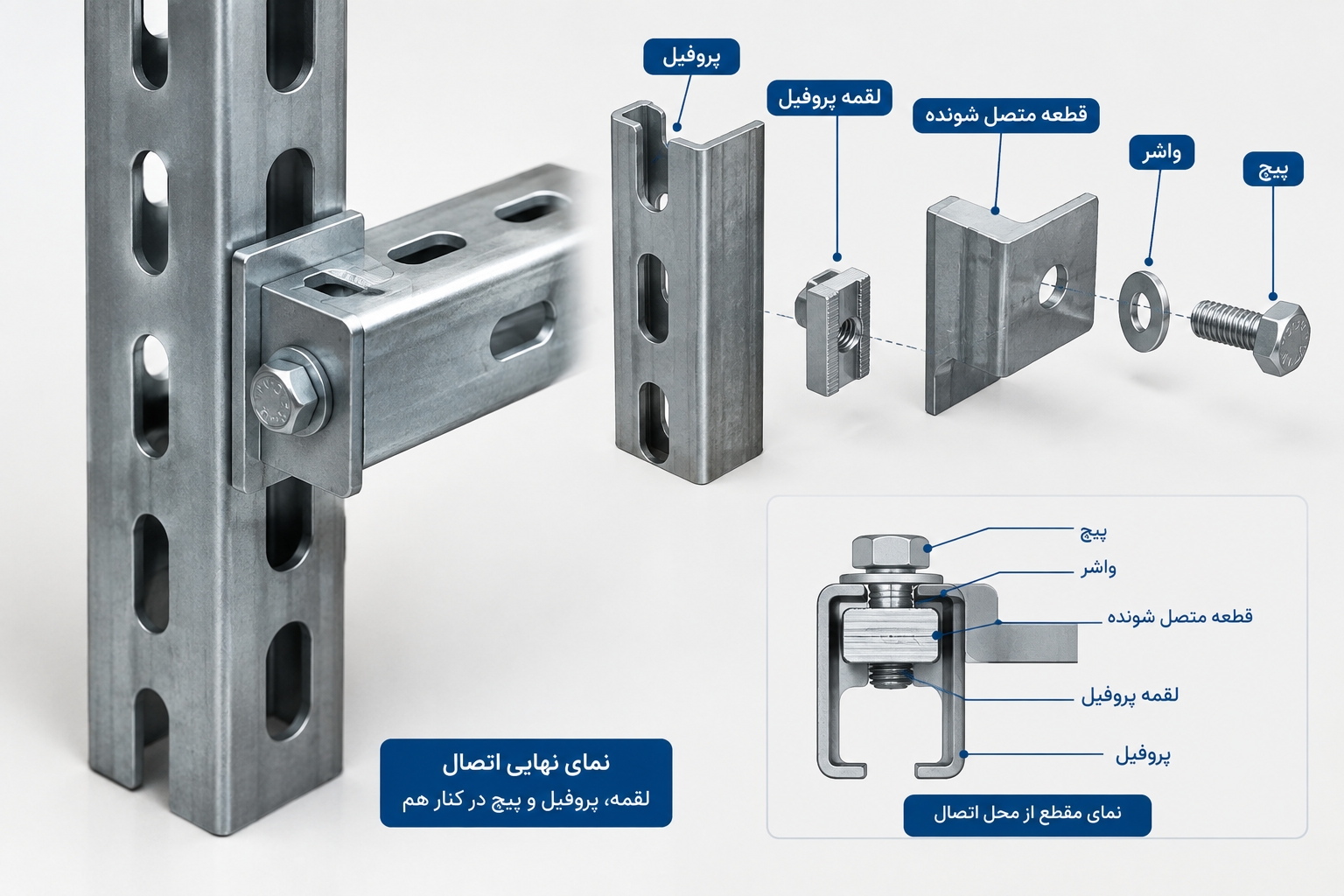

بهطور کلی، عملکرد این مجموعه را میتوان به شکل زیر در نظر گرفت:
پروفیل ← لقمه ← پیچ ← قطعه مورد اتصال
بنابراین، لقمه فقط یک قطعه جانبی ساده نیست؛ بلکه یکی از اجزای مهم در ایجاد اتصال مکانیکی بین پروفیل و متعلقات آن محسوب میشود. انتخاب لقمه باید بر اساس نوع و شکل پروفیل، ابعاد شیار و نوع اتصال انجام شود تا اجزای سیستم با یکدیگر سازگاری داشته باشند.
لقمه پروفیل چه کاربردی دارد؟
لقمه پروفیل یکی از قطعاتی است که در سیستمهای پروفیلمحور، امکان اتصال و تنظیم اجزای مختلف را فراهم میکند. کاربرد اصلی آن ایجاد یک نقطه اتصال مکانیکی بین پروفیل و قطعه موردنظر است؛ به همین دلیل در ساخت انواع ساپورت و فریمهای تأسیساتی مورد استفاده قرار میگیرد.
اتصال اجزای ساپورت به پروفیل
یکی از کاربردهای اصلی لقمه، اتصال اجزای مختلف ساپورت به پروفیل است. براکتها، قطعات اتصالات و ساپورت و برخی تجهیزات نگهدارنده میتوانند با استفاده از لقمه و پیچ روی پروفیل نصب شوند.
این روش باعث میشود اجزای ساپورت بدون نیاز به جوشکاری به پروفیل متصل شوند و امکان اصلاح یا جابهجایی محل اتصال نیز وجود داشته باشد.
نصب تجهیزات و متعلقات روی پروفیل
در سیستمهای پروفیل تأسیساتی، ممکن است لازم باشد تجهیزات یا متعلقات مختلف در موقعیت مشخصی روی پروفیل قرار بگیرند. لقمه بهعنوان بخش اتصال، امکان ایجاد این ارتباط را فراهم میکند.
البته نوع لقمه باید با شکل پروفیل، ابعاد شیار و نوع اتصال موردنظر سازگار باشد.
ایجاد اتصال قابل تنظیم
یکی از مزیتهای مهم استفاده از لقمه، امکان تنظیم موقعیت اتصال در طول پروفیل است. این ویژگی در زمان مونتاژ اهمیت دارد؛ زیرا محل دقیق نصب برخی اجزا ممکن است بر اساس ابعاد ساپورت یا شرایط واقعی پروژه تغییر کند.
به این ترتیب، سیستم پروفیلمحور نسبت به یک اتصال ثابت، انعطاف بیشتری در زمان اجرا و اصلاحات بعدی دارد.
استفاده در ساخت فریم و ساپورت
لقمه میتواند در ساخت فریمهای تأسیساتی و سازههای نگهدارنده نیز مورد استفاده قرار گیرد. در این حالت، چند پروفیل با کمک اتصالات مناسب به یکدیگر متصل شده و یک ساختار منظم برای نگهداری تجهیزات ایجاد میکنند.
این کاربرد بهخصوص در ساپورت لوله، ساپورت کانال، ساپورت سینی کابل و فریم تجهیزات قابل مشاهده است و نشان میدهد که لقمه بخشی از یک سیستم اتصال مدولار است، نه یک قطعه مستقل برای استفاده جداگانه.
انواع لقمه پروفیل کداماند؟
لقمههای مورد استفاده در سیستمهای پروفیل تأسیساتی را نمیتوان صرفاً بر اساس شکل ظاهری دستهبندی کرد؛ نوع لقمه باید با ساختار پروفیل، شکل شیار و نوع اتصال سازگار باشد. در بازار نیز ممکن است نامگذاری برخی مدلها بین تولیدکنندگان متفاوت باشد. بنابراین بهتر است هنگام خرید، نام و مشخصات فنی محصول همان سازنده بررسی شود.
لقمه معمولی
لقمه معمولی یکی از انواع رایج قطعات اتصال در سیستمهای پروفیل است که برای ایجاد اتصال بین پروفیل و قطعاتی مانند براکت یا سایر متعلقات استفاده میشود.
این نوع لقمه در محل شیار پروفیل قرار میگیرد و همراه با پیچ، امکان ثابت کردن قطعه موردنظر را فراهم میکند. شکل و ابعاد لقمه باید با شیار پروفیل سازگار باشد تا اتصال بهدرستی انجام شود.
لقمه فنری
لقمه فنری دارای یک بخش فنری است که به قرارگیری و نگه داشتن لقمه در موقعیت موردنظر داخل شیار کمک میکند. این ویژگی میتواند هنگام مونتاژ، جابهجایی و تنظیم محل اتصال را سادهتر کند.
با این حال، «فنری» بودن بهتنهایی برای انتخاب کافی نیست و باید سازگاری لقمه با نوع و ابعاد پروفیل و سیستم اتصال نیز بررسی شود.
لقمه مناسب پروفیلهای C و U
برای پروفیلهایی با ساختار C یا U، لقمه باید متناسب با شکل شیار و هندسه همان پروفیل انتخاب شود. بنابراین نمیتوان هر لقمهای را برای تمام پروفیلهای C یا U به کار برد.
در اینجا منظور از C و U، شکل مقطع یا ساختار پروفیل مورد استفاده در سیستم ساپورت است و انتخاب قطعه باید بر اساس مشخصات واقعی پروفیل انجام شود. در سیستمهای پروفیلمحور، سازگاری میان پروفیل و قطعه اتصال اهمیت بیشتری از صرفاً مشابه بودن ظاهر آنها دارد.
لقمههای متناسب با سایز و شکل پروفیل
لقمهها ممکن است بر اساس ابعاد پروفیل، اندازه شیار، شکل مقطع و نوع اتصال در مدلهای مختلف عرضه شوند. به همین دلیل، هنگام انتخاب نباید تنها به نام «لقمه پروفیل» اکتفا کرد.
برای انتخاب صحیح باید مشخصات پروفیل و لقمه در کنار یکدیگر بررسی شوند؛ از جمله:
- ابعاد و شکل پروفیل
- مشخصات شیار
- نوع اتصال موردنظر
- ابعاد پیچ و اجزای اتصال
- میزان بار واردشده
- شرایط محیطی و کاربرد
در نتیجه، دستهبندی لقمهها باید بر اساس مدلهای واقعی محصول و اصطلاحات رایج تولیدکننده انجام شود و نباید صرفاً با مشاهده شکل ظاهری قطعه، عنوان یا نوع جدیدی برای آن تعریف کرد. این موضوع بهخصوص در زمان خرید لقمه برای ساپورتهای تأسیساتی اهمیت دارد.
لقمه چگونه داخل پروفیل قرار میگیرد؟
لقمه پروفیل معمولاً در شیار پروفیل قرار میگیرد تا یک نقطه اتصال برای نصب قطعات مختلف ایجاد شود. نحوه قرارگیری دقیق لقمه میتواند با توجه به طراحی آن و نوع پروفیل متفاوت باشد، اما روند کلی را میتوان بهصورت مفهومی اینگونه توضیح داد:
- انتخاب لقمه متناسب با پروفیل: ابتدا باید لقمهای انتخاب شود که از نظر شکل، ابعاد و ساختار اتصال با پروفیل سازگار باشد.
- قرارگیری لقمه در شیار: لقمه در شیار یا بخش مخصوص اتصال پروفیل قرار میگیرد.
- تنظیم محل اتصال: محل لقمه بر اساس موقعیت قطعهای که قرار است نصب شود، تنظیم میشود.
- قرار دادن پیچ: پیچ از قطعه موردنظر عبور کرده و با لقمه درگیر میشود.
- اتصال قطعه موردنظر: قطعهای مانند براکت یا سایر متعلقات ساپورت در محل اتصال قرار میگیرد.
- سفت کردن اتصال: در پایان، اتصال به میزان لازم محکم میشود تا قطعه در موقعیت موردنظر ثابت بماند.
نکته مهم این است که نحوه دقیق نصب لقمه به نوع لقمه و طراحی پروفیل بستگی دارد؛ بنابراین این مراحل صرفاً یک تصویر کلی از فرآیند مونتاژ هستند و برای اجرای واقعی باید دستورالعمل و مشخصات فنی قطعه مورد استفاده بررسی شود.
در سیستمهای مدولار، مزیت اصلی این روش آن است که محل اتصال را میتوان پیش از نهایی شدن مونتاژ تنظیم کرد و در صورت نیاز، موقعیت برخی اجزا را تغییر داد.
لقمه پروفیل در چه سیستمهایی استفاده میشود؟

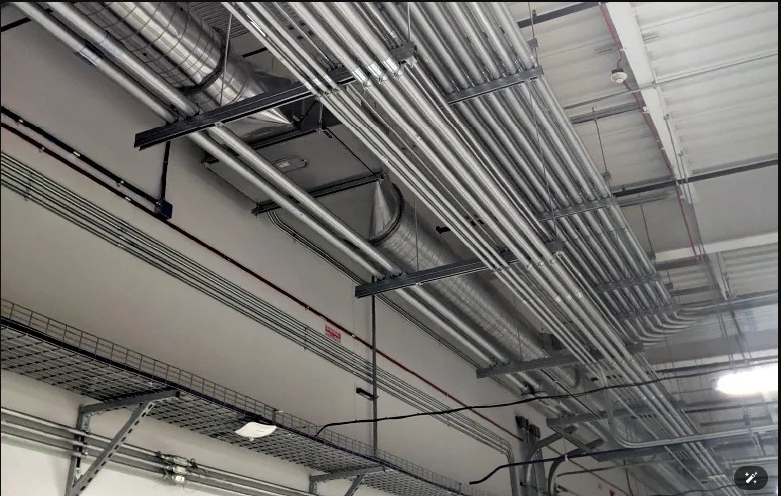

لقمه پروفیل در سیستمهایی کاربرد دارد که اجزای مختلف آنها روی پروفیلهای تأسیساتی یا سازههای پروفیلمحور مونتاژ میشوند. نقش اصلی لقمه در این سیستمها، ایجاد یک نقطه اتصال قابل تنظیم برای نصب قطعات و تجهیزات است. به همین دلیل، کاربرد آن به یک نوع ساپورت محدود نمیشود.
ساپورت لوله
در ساخت ساپورت لوله، لقمه میتواند برای اتصال براکتها، بستها یا سایر اجزای نگهدارنده به پروفیل مورد استفاده قرار گیرد. امکان تنظیم محل اتصال نیز در زمان مونتاژ، انعطاف بیشتری برای ساخت ساپورت ایجاد میکند.
ساپورت کانال
در ساپورت کانالهای تأسیساتی نیز میتوان از سیستم پروفیل و لقمه برای ایجاد ساختار نگهدارنده استفاده کرد. در این حالت، لقمه بخشی از اتصال میان پروفیل و اجزای نگهدارنده است.
ساپورت سینی کابل
سینی کابل نیز میتواند روی سازههای پروفیلمحور نصب شود. لقمه در چنین ساختاری برای اتصال برخی اجزای ساپورت به پروفیل کاربرد دارد و به ایجاد یک ساختار منظم و قابل تنظیم کمک میکند.
فریم تجهیزات
پروفیلهای تأسیساتی میتوانند برای ساخت فریم و شاسی نگهدارنده تجهیزات نیز مورد استفاده قرار گیرند. در این ساختارها، لقمه و سایر اجزای اتصال برای مونتاژ بخشهای مختلف فریم به کار میروند.
سازههای تأسیساتی
در سازههای نگهدارنده تأسیسات، استفاده از سیستمهای پروفیلمحور امکان ساخت فریمها و ساپورتهای متنوع را فراهم میکند. لقمه یکی از اجزایی است که اتصال متعلقات به این پروفیلها را امکانپذیر میکند.
سیستمهای پروفیلمحور
کاربرد اصلی لقمه را میتوان در سیستمهای مدولار و پروفیلمحور خلاصه کرد؛ یعنی سازههایی که در آنها اجزای مختلف با اتصالات مکانیکی روی پروفیل نصب میشوند.
به همین دلیل، لقمه میتواند در کنار پروفیل، براکت، بست و سایر اتصالات، بخشی از یک سیستم کامل برای اجرای ساپورت تأسیسات، فریم تجهیزات و مسیرهای نگهداری تأسیسات باشد.
هنگام انتخاب لقمه پروفیل به چه نکاتی توجه کنیم؟
انتخاب لقمه پروفیل باید بر اساس پروفیل مورد استفاده و نوع اتصال موردنظر انجام شود. نمیتوان یک مدل لقمه را برای تمام پروفیلها و کاربردها مناسب دانست؛ زیرا شکل مقطع، ابعاد شیار، نوع اتصال و شرایط پروژه میتواند در انتخاب قطعه تأثیرگذار باشد.
نوع پروفیل
اولین نکته، شناسایی نوع پروفیلی است که قرار است لقمه داخل آن قرار بگیرد. شکل مقطع و طراحی شیار پروفیل باید با لقمه سازگار باشد.
به همین دلیل، قبل از خرید بهتر است مشخصات فنی پروفیل و لقمه در کنار یکدیگر بررسی شوند.
ابعاد و شیار پروفیل
ابعاد پروفیل و مشخصات شیار از عوامل مهم در انتخاب لقمه هستند. لقمه باید بهگونهای طراحی شده باشد که در محل اتصال پروفیل بهدرستی قرار بگیرد و امکان ایجاد اتصال مناسب را فراهم کند.
صرفاً مشابه بودن ظاهر دو قطعه به معنی سازگاری آنها نیست.
نوع اتصال
باید مشخص شود لقمه برای اتصال چه قطعهای استفاده خواهد شد؛ برای مثال اتصال براکت، بست، فریم یا سایر متعلقات ساپورت.
نوع اتصال میتواند روی شکل لقمه و اجزای همراه آن تأثیر بگذارد.
میزان بار
وزن و بار واردشده به اتصال نیز باید در انتخاب قطعه در نظر گرفته شود. لقمه بخشی از یک مجموعه اتصال است؛ بنابراین ظرفیت سیستم باید با توجه به لقمه، پیچ، پروفیل، اتصال و نحوه نصب بررسی شود.
از مقایسه یا ارائه ظرفیت بار عددی برای لقمهها بدون مشخص بودن مدل، استاندارد، جنس، شرایط نصب و اطلاعات معتبر سازنده باید خودداری کرد.
شرایط محیطی
محیط محل نصب نیز اهمیت دارد. عواملی مانند رطوبت، فضای باز، احتمال خوردگی و شرایط صنعتی میتوانند روی انتخاب جنس یا پوشش مناسب قطعات اتصال تأثیر بگذارند.
در پروژههای محیطی خاص، مشخصات فنی و پوشش قطعه باید با شرایط محل نصب مطابقت داشته باشد.
سازگاری با پیچ و مهره
لقمه باید با پیچ و سایر اجزای اتصال مورد استفاده در سیستم سازگار باشد. استفاده از اجزایی که از نظر ابعاد یا نوع اتصال با یکدیگر هماهنگ نیستند، میتواند کیفیت مونتاژ را کاهش دهد.
بنابراین بهتر است لقمه، پیچ، مهره و پروفیل بهعنوان یک مجموعه اتصال بررسی شوند.
نوع کاربرد
در نهایت باید مشخص شود لقمه برای چه کاری استفاده میشود؛ برای مثال:
- ساپورت لوله
- ساپورت کانال
- ساپورت سینی کابل
- فریم تجهیزات
- سازههای تأسیساتی
نیازهای هر کاربرد ممکن است متفاوت باشد و همین موضوع میتواند روی انتخاب نوع لقمه و سایر اجزای اتصال تأثیر بگذارد.
در یک نگاه، انتخاب لقمه پروفیل باید از پروفیل شروع شود و با بررسی نوع اتصال، بار، شرایط محیطی و کاربرد نهایی تکمیل شود. این رویکرد از انتخاب قطعه صرفاً بر اساس ظاهر یا قیمت جلوگیری میکند و احتمال ناسازگاری اجزای سیستم را کاهش میدهد.
جمعبندی
لقمه پروفیل یکی از اجزای مهم در سیستمهای پروفیلمحور است که برای اتصال و تنظیم متعلقات روی پروفیل استفاده میشود. این قطعه در ساخت ساپورت لوله، کانال، سینی کابل، فریم تجهیزات و سایر سازههای تأسیساتی کاربرد دارد.
برای انتخاب لقمه مناسب باید عواملی مانند نوع و ابعاد پروفیل، شکل شیار، نوع اتصال، میزان بار، شرایط محیطی و سازگاری با پیچ و مهره بررسی شود. در نهایت، انتخاب لقمه باید بر اساس مشخصات واقعی پروفیل و نیاز پروژه انجام شود، نه صرفاً ظاهر یا نام قطعه.
