مهره کانال یا Channel Nut یکی از اجزای اتصال در سیستمهای پروفیل و کانالهای شیاردار است که برای ایجاد اتصال میان پیچ و سازه نگهدارنده به کار میرود. برخلاف مهرههای معمولی که عمدتاً روی رزوه پیچ قرار میگیرند، مهره کانال برای قرارگیری و حرکت در شیار پروفیل طراحی میشود و میتواند امکان ایجاد اتصال در نقاط مختلف مسیر را فراهم کند.
در بازار، اصطلاحاتی مانند مهره فنری، مهره پروفیل و Profile Nut نیز در ارتباط با این خانواده از قطعات استفاده میشوند؛ اما این نامها الزاماً مترادف یکدیگر نیستند. شناخت تفاوت این قطعات و توجه به سازگاری آنها با پروفیل، برای انتخاب صحیح در اجرای ساپورتهای تأسیساتی اهمیت دارد.

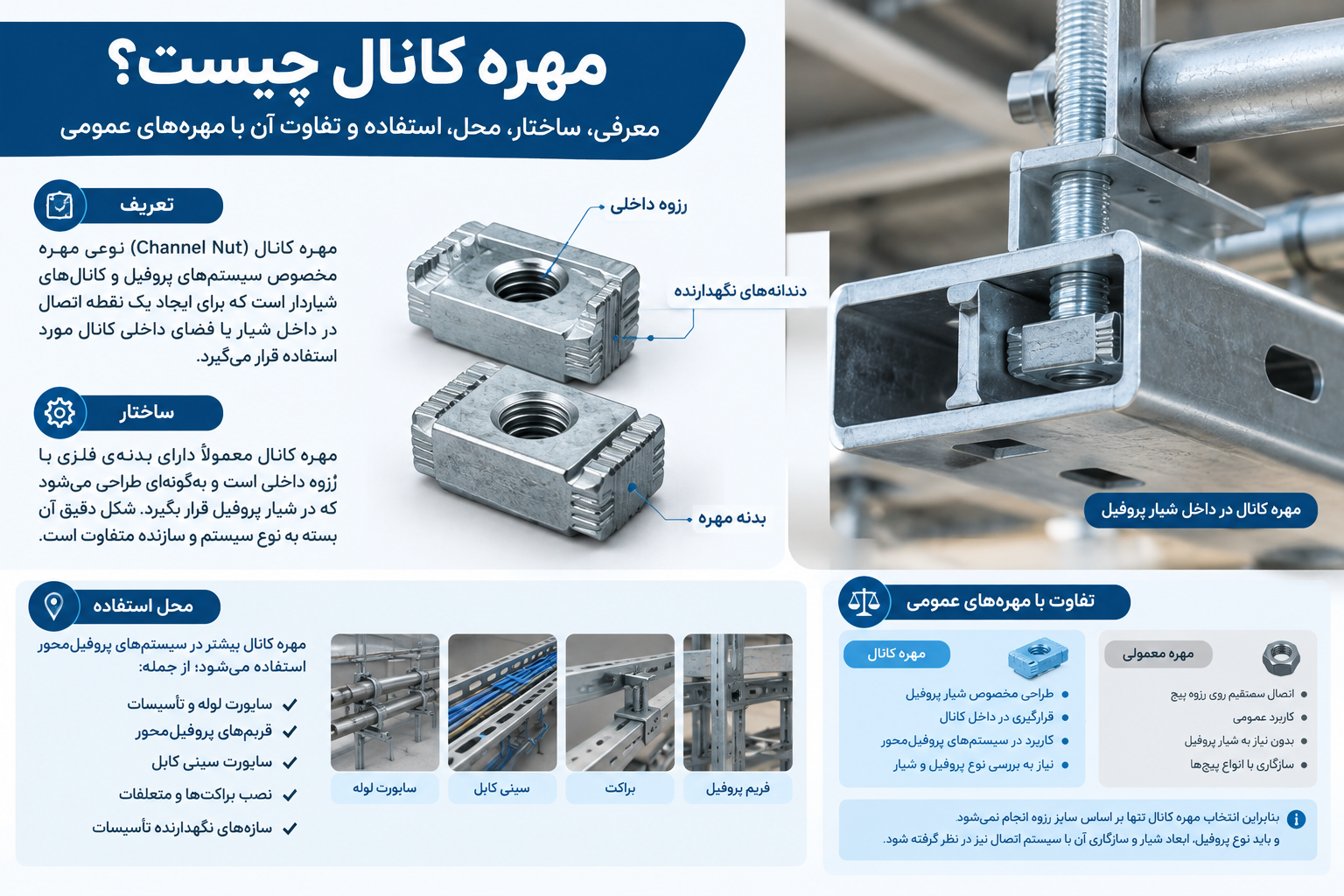

مهره کانال چیست؟
مهره کانال (Channel Nut) نوعی مهره مخصوص سیستمهای اتصال پروفیل و کانالهای شیاردار است که برای ایجاد یک نقطه اتصال در داخل شیار یا فضای داخلی کانال مورد استفاده قرار میگیرد. این قطعه معمولاً همراه با پیچ و سایر اجزای اتصال، برای نصب براکتها، بستها و متعلقات مختلف روی سازههای پروفیلمحور به کار میرود.
ساختار مهره کانال
مهره کانال از نظر شکل با مهرههای ششضلعی عمومی متفاوت است. طراحی آن بهگونهای انجام میشود که بتواند در فضای داخلی یا شیار کانال قرار بگیرد و با پیچ، یک نقطه اتصال ایجاد کند.
شکل دقیق مهره میتواند با توجه به نوع سیستم و طراحی سازنده متفاوت باشد؛ بنابراین مشخصات فنی محصول باید هنگام انتخاب بررسی شود.
محل استفاده
مهره کانال بیشتر در سیستمهایی استفاده میشود که دارای پروفیل یا کانال شیاردار هستند. از جمله کاربردهای آن میتوان به:
- ساپورت لوله و تأسیسات
- فریمهای پروفیلمحور
- ساپورت سینی کابل
- نصب براکتها و متعلقات
- سازههای نگهدارنده تأسیسات
اشاره کرد.
در چنین سیستمهایی، مهره کانال به همراه پیچ و سایر اجزای اتصال، امکان نصب قطعه موردنظر در موقعیت مناسب را فراهم میکند.
تفاوت کلی با مهرههای عمومی
مهمترین تفاوت مهره کانال با مهرههای معمولی در نحوه استفاده و شکل طراحی آن است. مهره عمومی معمولاً برای اتصال مستقیم روی رزوه پیچ و در انواع اتصالات عمومی استفاده میشود، اما مهره کانال برای کار در یک سیستم شیاردار طراحی شده است.
بنابراین انتخاب مهره کانال تنها بر اساس سایز رزوه انجام نمیشود و باید نوع پروفیل، ابعاد شیار، شکل مهره و سازگاری آن با سیستم اتصال نیز مورد توجه قرار گیرد.
مهره کانال چگونه داخل پروفیل قرار میگیرد؟
مهره کانال برای استفاده در پروفیلها و کانالهای شیاردار به شکلی طراحی شده است که بتواند در فضای مخصوص اتصال قرار بگیرد و یک نقطه اتصال برای پیچ ایجاد کند. نحوه قرارگیری دقیق آن به طراحی مهره و نوع پروفیل بستگی دارد، اما عملکرد کلی را میتوان بهصورت زیر در نظر گرفت:
پروفیل شیاردار → قرارگیری مهره → تنظیم موقعیت → نصب پیچ → تثبیت قطعه
ابتدا مهره متناسب با نوع پروفیل و ابعاد شیار انتخاب میشود. سپس در محل مناسب داخل شیار یا فضای داخلی کانال قرار میگیرد. در مدلهایی که قابلیت جابهجایی دارند، موقعیت مهره میتواند متناسب با محل اتصال تنظیم شود.
پس از قرار گرفتن مهره، پیچ از قطعه موردنظر عبور کرده و با رزوه داخلی مهره درگیر میشود. با سفت شدن اتصال، قطعه روی پروفیل در موقعیت تعیینشده ثابت میشود.
مزیت اصلی این ساختار، ایجاد یک اتصال قابل تنظیم و بدون نیاز به ایجاد سوراخ جدید در بدنه پروفیل است. البته روش دقیق قرارگیری و نحوه درگیری مهره با پروفیل در مدلهای مختلف یکسان نیست؛ بنابراین برای اجرای واقعی باید مشخصات فنی همان محصول بررسی شود.
مهره فنری چیست؟
مهره فنری (Spring Nut) نوعی مهره مورد استفاده در سیستمهای پروفیل و کانال شیاردار است که علاوه بر بدنه رزوهدار، دارای یک عنصر فنری است. این بخش فنری به قرارگیری و نگهداشتن مهره در موقعیت مناسب داخل شیار کمک میکند و میتواند فرآیند مونتاژ را در برخی کاربردها سادهتر کند.
ساختار مهره فنری
مهره فنری معمولاً از یک بدنه فلزی رزوهدار و یک بخش فنری تشکیل میشود. شکل بدنه و نوع فنر بسته به طراحی محصول متفاوت است و ممکن است برای پروفیلها یا کانالهای مشخصی طراحی شده باشد.
بنابراین، مانند سایر اجزای اتصال، انتخاب آن باید بر اساس مشخصات واقعی پروفیل و محصول انجام شود.
نقش فنر در مهره
بخش فنری میتواند به نگه داشتن مهره در موقعیت موردنظر داخل شیار کمک کند. این ویژگی در زمان قرار دادن یا تنظیم مهره اهمیت دارد و در برخی طراحیها باعث میشود قطعه تا زمان بستن پیچ، موقعیت خود را بهتر حفظ کند.
البته عملکرد دقیق فنر به طراحی همان مدل بستگی دارد و نباید یک ویژگی یکسان برای تمام مهرههای فنری در نظر گرفت.
مزیت احتمالی در مونتاژ و تنظیم
وجود فنر میتواند در بعضی سیستمها فرآیند مونتاژ را سادهتر کند؛ زیرا مهره پس از قرار گرفتن در شیار، راحتتر در موقعیت موردنظر نگه داشته میشود. این موضوع بهخصوص زمانی مفید است که اتصال باید در نقطه مشخصی از یک پروفیل یا کانال ایجاد شود.
با این حال، میزان سهولت مونتاژ به نوع پروفیل، طراحی شیار و مدل مهره وابسته است.
موارد استفاده
مهرههای فنری میتوانند در سیستمهای مختلف پروفیلمحور و کانالهای شیاردار مورد استفاده قرار گیرند، از جمله:
- ساپورت تأسیسات
- فریمهای پروفیلمحور
- نصب براکتها
- اتصال متعلقات به پروفیل
- سازههای نگهدارنده تأسیسات
تفاوت مهره کانال و مهره فنری
نکته مهم این است که مهره کانال و مهره فنری الزاماً دو اصطلاح مترادف نیستند. «مهره کانال» بیشتر به کاربرد مهره در سیستم کانال یا پروفیل شیاردار اشاره دارد، در حالی که «مهره فنری» به وجود ساختار فنری در طراحی مهره اشاره میکند.
در نتیجه، یک محصول ممکن است برای استفاده در کانال طراحی شده و در عین حال ساختار فنری داشته باشد، اما برای تشخیص دقیق باید مشخصات و نامگذاری سازنده بررسی شود.
مهره پروفیل چیست؟
مهره پروفیل به مهرهای گفته میشود که برای ایجاد اتصال روی پروفیلهای شیاردار طراحی یا انتخاب میشود. این قطعه معمولاً همراه با پیچ و سایر اجزای اتصال، امکان نصب متعلقات مختلف روی پروفیل را فراهم میکند. اصطلاح «مهره پروفیل» بیشتر بیانگر نوع کاربرد و سازگاری مهره با سیستم پروفیل است و لزوماً به یک شکل یا طراحی واحد اشاره نمیکند.
کاربرد در پروفیلهای تأسیساتی
مهره پروفیل تأسیساتی در ساخت و مونتاژ سیستمهای پروفیلمحور مانند ساپورت لوله، ساپورت کانال، ساپورت سینی کابل و فریم تجهیزات کاربرد دارد.
با استفاده از این قطعه میتوان برخی متعلقات مانند براکتها، بستها و قطعات اتصال را روی پروفیل نصب کرد و در صورت طراحی مناسب سیستم، موقعیت اتصال را نیز تنظیم کرد.
ارتباط با شیار پروفیل
یکی از مهمترین ویژگیهای مهره پروفیل، سازگاری آن با شیار پروفیل است. مهره باید از نظر ابعاد، شکل و نحوه قرارگیری با شیار هماهنگ باشد تا بتواند در محل اتصال قرار بگیرد و همراه با پیچ، اتصال موردنظر را ایجاد کند.
بنابراین صرفاً یکسان بودن سایز رزوه برای انتخاب مهره کافی نیست؛ ممکن است دو مهره دارای رزوه مشابه باشند اما فقط یکی از آنها با شیار پروفیل موردنظر سازگاری داشته باشد.
نحوه انتخاب مهره پروفیل
برای انتخاب مهره مناسب، ابتدا باید مشخصات پروفیل و نوع اتصال مشخص شود. مهمترین موارد عبارتاند از:
- نوع و شکل پروفیل
- ابعاد و مشخصات شیار
- نوع اتصال موردنظر
- سایز و نوع پیچ
- میزان بار واردشده به اتصال
- شرایط محیطی
- جنس و پوشش قطعه
- سازگاری با سایر اجزای سیستم
در نتیجه، مهره پروفیل یک قطعه مستقل از سیستم نیست و انتخاب آن باید در کنار پروفیل، پیچ و سایر اجزای اتصال انجام شود. این موضوع بهخصوص در اجرای ساپورتهای تأسیساتی اهمیت دارد، زیرا عملکرد اتصال به هماهنگی تمام اجزای مجموعه وابسته است.
H3: اهمیت سازگاری مهره با شیار پروفیل
تأکید شود که هر مهرهای الزاماً با هر پروفیل سازگار نیست.
مهره کانال برای C Channel و U Channel چه کاربردی دارد؟
مهره کانال در پروفیلها و کانالهای دارای شیار، برای ایجاد نقطه اتصال جهت نصب قطعاتی مانند براکت، بست و سایر متعلقات استفاده میشود. با این حال، عبارت C Channel یا U Channel بهتنهایی برای انتخاب مهره کافی نیست؛ زیرا شکل واقعی شیار، ابعاد مقطع و طراحی محصول میتواند بین پروفیلهای مختلف متفاوت باشد.
کاربرد در C Channel
در C Channel، مهره کانال میتواند در فضای داخلی کانال یا شیار آن قرار گرفته و همراه با پیچ، محل اتصال قطعات مختلف را ایجاد کند. این ساختار در سیستمهای پروفیلمحور مانند ساپورتهای تأسیساتی و فریمهای نگهدارنده کاربرد دارد.
بسته به طراحی پروفیل، مهره ممکن است در امتداد کانال قابل جابهجایی باشد تا محل اتصال متناسب با موقعیت قطعه تنظیم شود. نوع دقیق مهره باید بر اساس مشخصات همان C Channel انتخاب شود.
کاربرد در U Channel
در U Channel نیز میتوان از مهرههای سازگار برای ایجاد اتصال در بخش شیار یا فضای داخلی پروفیل استفاده کرد. این اتصال میتواند برای نصب متعلقات و اجزای مختلف سازه پروفیلمحور به کار رود.
البته همه مهرههایی که برای یک نوع U Channel طراحی شدهاند، الزاماً برای سایر مقاطع U شکل مناسب نیستند؛ بنابراین شکل ظاهری پروفیل بهتنهایی معیار کافی برای انتخاب نیست.
اهمیت سازگاری مهره با شیار پروفیل
مهمترین نکته در انتخاب مهره کانال، سازگاری واقعی آن با شیار پروفیل است. عواملی مانند عرض و شکل شیار، ابعاد مقطع، نوع مهره، سایز پیچ و طراحی سیستم اتصال باید با یکدیگر هماهنگ باشند.
به همین دلیل، نمیتوان گفت هر مهره کانال برای هر C Channel یا U Channel قابل استفاده است. حتی اگر رزوه مهره و پیچ یکسان باشد، ممکن است شکل یا ابعاد مهره با شیار پروفیل مطابقت نداشته باشد.
در زمان انتخاب، بهتر است مشخصات فنی پروفیل، مهره و پیچ بهصورت یک مجموعه بررسی شود تا از سازگاری اجزای اتصال اطمینان حاصل شود.

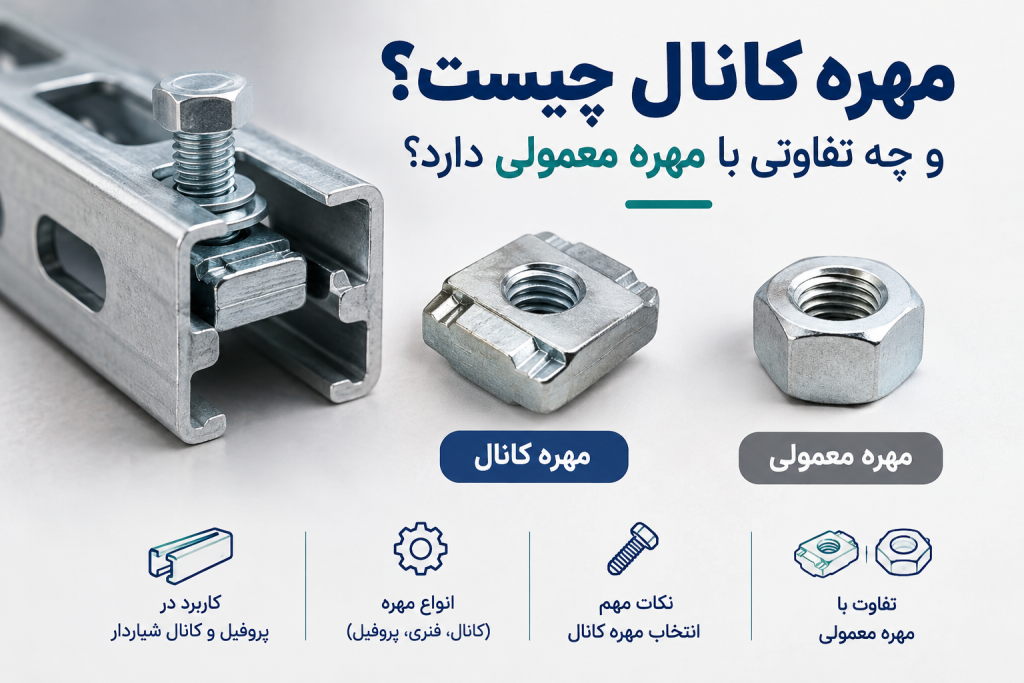

تفاوت مهره کانال با مهره معمولی چیست؟
مهره کانال و مهره معمولی هر دو برای ایجاد اتصال رزوهای استفاده میشوند، اما طراحی و محل استفاده آنها یکسان نیست. مهره کانال برای کار در سیستمهای پروفیل یا کانال شیاردار طراحی میشود، در حالی که مهره معمولی کاربرد عمومیتری دارد و معمولاً روی رزوه یک پیچ قرار میگیرد.
| ویژگی | مهره کانال | مهره معمولی |
|---|---|---|
| محل استفاده | پروفیل یا کانال شیاردار | اتصالات عمومی |
| نحوه قرارگیری | داخل شیار یا فضای مخصوص کانال | روی رزوه پیچ |
| قابلیت جابهجایی | بسته به نوع و طراحی، ممکن است در شیار تنظیم شود | معمولاً به شکل مهره آزاد روی پیچ حرکت میکند |
| کاربرد در ساپورت | مناسب برای سیستمهای پروفیلمحور و ساپورت تأسیسات | کاربرد عمومی در انواع اتصالات |
| سازگاری | وابسته به نوع پروفیل، شیار و سیستم اتصال | بیشتر وابسته به سایز و نوع رزوه پیچ |
تفاوت در محل استفاده
مهره کانال بخشی از یک سیستم اتصال پروفیلمحور است. این مهره باید بتواند با شیار یا فضای داخلی پروفیل سازگار باشد و در کنار پیچ، اتصال موردنظر را ایجاد کند.
در مقابل، مهره معمولی برای استفاده در طیف گستردهای از اتصالات طراحی شده و الزاماً برای قرارگیری داخل شیار پروفیل مناسب نیست.
تفاوت در نحوه اتصال
در سیستم مهره کانال، پروفیل و شیار آن بخشی از مکانیزم اتصال محسوب میشوند. مهره در موقعیت مناسب قرار میگیرد و پیچ از طریق قطعه موردنظر با آن درگیر میشود.
مهره معمولی چنین وابستگیای به شیار پروفیل ندارد و عملکرد آن عمدتاً بر اساس درگیری رزوه داخلی مهره با رزوه پیچ است.
تفاوت در کاربرد ساپورت
مهره کانال در ساخت اتصالات ساپورت های پروفیلمحور میتواند برای اتصال براکتها، بستها و سایر متعلقات به کار رود. مهره معمولی نیز ممکن است در بخشهای مختلف یک سازه استفاده شود، اما برای قرارگیری مستقیم در شیار پروفیل باید از سازگاری آن با سیستم اطمینان حاصل کرد.
بنابراین، مهره کانال را نباید صرفاً یک مهره معمولی با شکل متفاوت در نظر گرفت؛ طراحی آن با نیازهای سیستم پروفیل و کانال شیاردار مرتبط است.
هنگام انتخاب مهره کانال به چه نکاتی توجه کنیم؟
انتخاب مهره کانال نباید صرفاً بر اساس سایز رزوه یا ظاهر قطعه انجام شود. این مهره بخشی از یک سیستم اتصال پروفیل و کانال است و عملکرد آن به سازگاری با پروفیل، پیچ و سایر اجزای اتصال وابسته است. مهمترین معیارهای انتخاب عبارتاند از:
نوع پروفیل
ابتدا باید نوع پروفیل یا کانال مشخص شود. شکل مقطع، ساختار شیار و طراحی پروفیل میتواند روی نوع مهره قابل استفاده تأثیر بگذارد.
به همین دلیل، یک مهره مناسب برای یک پروفیل لزوماً برای پروفیل دیگری با ظاهر مشابه مناسب نیست.
ابعاد شیار
عرض، شکل و ابعاد شیار از مهمترین معیارهای انتخاب هستند. مهره باید بتواند در فضای طراحیشده برای اتصال قرار بگیرد و با هندسه پروفیل سازگار باشد.
بنابراین بررسی مشخصات شیار، پیش از خرید مهره اهمیت زیادی دارد.
نوع مهره
بسته به سیستم اتصال ممکن است از انواع مختلفی مانند مهره کانال، مهره فنری یا مدلهای دیگر مهره پروفیل استفاده شود.
تفاوت در ساختار این قطعات میتواند روی نحوه قرارگیری، تنظیم و مونتاژ آنها تأثیر بگذارد؛ بنابراین نوع مهره باید با کاربرد موردنظر هماهنگ باشد.
سایز پیچ
رزوه داخلی مهره باید با پیچ مورد استفاده سازگار باشد. علاوه بر سایز رزوه، بهتر است مشخصات پیچ و مهره بهعنوان یک مجموعه بررسی شوند تا اتصال نهایی با سایر اجزای سیستم هماهنگ باشد.
میزان بار
میزان بار واردشده به اتصال نیز باید در انتخاب در نظر گرفته شود. در یک ساپورت، بار تنها به مهره وارد نمیشود و پروفیل، پیچ، مهره، اتصال و نحوه نصب همگی در عملکرد مجموعه نقش دارند.
بنابراین نباید بدون مشخص بودن مدل محصول و شرایط نصب، ظرفیت بار عددی عمومی برای تمام مهرههای کانال ارائه کرد.
شرایط محیطی
محل نصب میتواند روی انتخاب جنس و پوشش مهره تأثیرگذار باشد. عواملی مانند:
- رطوبت
- فضای باز
- محیط صنعتی
- احتمال خوردگی
- تماس با عوامل خورنده
باید پیش از انتخاب بررسی شوند.
جنس و پوشش
جنس مهره و نوع پوشش آن باید متناسب با شرایط استفاده انتخاب شود. در محیطهایی که احتمال خوردگی وجود دارد، مقاومت قطعه و مشخصات پوشش اهمیت بیشتری پیدا میکند.
مشخصات واقعی محصول و اطلاعات سازنده باید مبنای این انتخاب باشد.
سازگاری با سیستم اتصال
در نهایت، مهره نباید بهصورت یک قطعه مستقل انتخاب شود. باید بررسی شود که پروفیل، مهره، پیچ، واشر و سایر اجزای اتصال با یکدیگر سازگار هستند.
بهطور خلاصه، مسیر انتخاب را میتوان اینگونه در نظر گرفت:
نوع پروفیل → ابعاد شیار → نوع مهره → سایز پیچ → بار و شرایط محیطی → جنس و پوشش → بررسی سازگاری کل سیستم
این رویکرد احتمال انتخاب قطعه نامتناسب را کاهش میدهد و باعث میشود اتصال نهایی با نیاز واقعی پروژه هماهنگ باشد.
جمعبندی
مهره کانال یکی از اجزای مهم در سیستمهای پروفیل و کانال شیاردار است که برای ایجاد اتصال میان پیچ و متعلقات مختلف به کار میرود. برخلاف مهرههای معمولی، طراحی آن با ساختار پروفیل یا کانال مرتبط است و در برخی مدلها امکان تنظیم موقعیت اتصال را نیز فراهم میکند.
در انتخاب مهره کانال باید به نوع پروفیل، ابعاد شیار، نوع مهره، سایز پیچ، میزان بار، شرایط محیطی، جنس و پوشش توجه شود. همچنین سازگاری مهره با سایر اجزای اتصال اهمیت زیادی دارد. بنابراین انتخاب صحیح باید بر اساس مشخصات واقعی پروفیل و سیستم اتصال انجام شود، نه صرفاً سایز رزوه یا ظاهر قطعه.
