در اجرای ساپورتهای تأسیساتی، استحکام اتصال تنها به یک قطعه وابسته نیست و معمولاً مجموعهای از پروفیل، لقمه یا مهره، پیچ و واشر در کنار یکدیگر عمل میکنند. هرکدام از این اجزا وظیفه مشخصی در ایجاد و تثبیت اتصال دارند و انتخاب آنها باید با نوع پروفیل و شرایط واقعی پروژه هماهنگ باشد.
برای مثال، یک اتصال میتواند بهصورت مفهومی شامل پروفیل + لقمه یا مهره مناسب + پیچ + واشر باشد؛ اما همه اتصالات ساپورت الزاماً از همین ترکیب یا یک نوع مشخص از این قطعات استفاده نمیکنند. نوع اتصال، میزان بار، شرایط محیطی، لرزش و طراحی سازه میتواند ترکیب مناسب را تغییر دهد.
به همین دلیل، شناخت تفاوت پیچ، مهره، مهره کانال، مهره فنری، لقمه و انواع واشر به انتخاب صحیح اجزای اتصال کمک میکند و باعث میشود هر قطعه متناسب با نقش خود در سیستم ساپورت انتخاب شود.

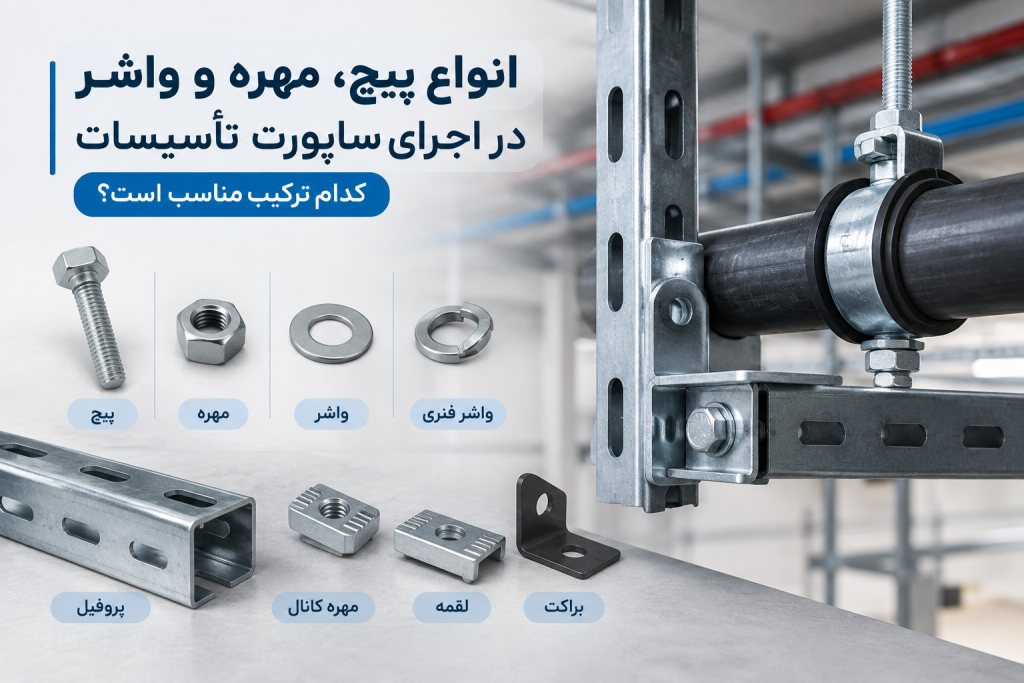

پیچ، مهره و واشر چه نقشی در ساپورت تأسیسات دارند؟
در یک ساپورت تأسیساتی، اتصال معمولاً حاصل عملکرد چند قطعه در کنار یکدیگر است. بهصورت ساده میتوان این ساختار را چنین نمایش داد:
پروفیل + لقمه/مهره + پیچ + واشر → اتصال
در این مجموعه، پروفیل نقش بخش اصلی سازهای یا نگهدارنده را دارد و قطعاتی مانند لقمه یا مهره امکان ایجاد محل اتصال را فراهم میکنند. پیچ وظیفه ایجاد اتصال رزوهای و نگه داشتن قطعات را بر عهده دارد و واشر نیز بسته به طراحی اتصال میتواند بین پیچ و قطعه قرار گرفته و به توزیع مناسب فشار اتصال کمک کند.
نقش پیچ
پیچ یکی از اجزای اصلی اتصال مکانیکی است که با درگیر شدن با مهره یا قطعه رزوهدار، اجزای مختلف را در موقعیت موردنظر به یکدیگر متصل میکند. نوع، ابعاد و جنس پیچ باید با نوع اتصال و سایر اجزای سیستم هماهنگ باشد.
نقش مهره یا لقمه
مهره یا لقمه محل درگیری پیچ را در اختیار اتصال قرار میدهد. در سیستمهای پروفیلمحور، بسته به طراحی پروفیل ممکن است از مهره کانال، مهره فنری، مهره پروفیل یا لقمه مناسب استفاده شود.
این قطعات از نظر ساختار و نحوه قرارگیری یکسان نیستند و انتخاب آنها باید بر اساس نوع پروفیل و شیار انجام شود.
نقش واشر
واشر در برخی اتصالات بین پیچ و قطعه قرار میگیرد و میتواند به توزیع بهتر فشار ناشی از اتصال کمک کند. نوع واشر به طراحی اتصال و الزامات فنی آن بستگی دارد و نمیتوان یک نوع مشخص را برای تمام اتصالات ساپورت ضروری دانست.
آیا همه اتصالات ساپورت از یک ترکیب استفاده میکنند؟
خیر. ترکیب اجزای اتصال به نوع پروفیل، طراحی اتصالات ساپورت، نوع قطعه متصلشونده، میزان بار، شرایط محیطی و سایر الزامات پروژه بستگی دارد.
برای مثال، ممکن است در یک اتصال از پروفیل، لقمه و پیچ استفاده شود و در اتصال دیگری، پروفیل، مهره کانال، پیچ و واشر به کار رود. بنابراین هدف، انتخاب یک ترکیب ثابت برای تمام پروژهها نیست؛ بلکه باید مجموعهای از قطعات انتخاب شود که از نظر ابعاد، رزوه، جنس، نحوه قرارگیری و شرایط کاری با یکدیگر سازگار باشند.
انواع پیچ مورد استفاده در ساپورت تأسیسات
پیچ یکی از اجزای اصلی در اتصالات ساپورت تأسیسات است و وظیفه آن ایجاد اتصال مکانیکی میان اجزای مختلف را بر عهده دارد. نوع پیچ مناسب به طراحی اتصال، نوع پروفیل، قطعه مقابل پیچ و شرایط کاری بستگی دارد؛ بنابراین نمیتوان یک مدل یا سایز مشخص را برای تمام ساپورتها مناسب دانست.
پیچهای متداول در اتصالات ساپورت
در اجرای ساپورت ممکن است از پیچهای مختلفی برای اتصال پروفیل، براکت، بست و سایر متعلقات استفاده شود. تفاوت این پیچها میتواند در شکل سر، نوع رزوه، ابعاد، جنس و پوشش باشد.
انتخاب پیچ باید با ساختار اتصال هماهنگ باشد. برای مثال، پیچ مورد استفاده در یک اتصال پروفیلمحور ممکن است همراه با لقمه یا مهره کانال استفاده شود، در حالی که در اتصال دیگری، نوع متفاوتی از پیچ و مهره مورد نیاز باشد.
پیچ مناسب برای اتصال پروفیل و متعلقات
در سیستمهای پروفیل تأسیساتی محور، پیچ باید با لقمه، مهره کانال یا سایر قطعات رزوهدار سازگار باشد. علاوه بر سایز رزوه، نحوه قرارگیری پیچ و شکل سر آن نیز ممکن است با توجه به نوع اتصال اهمیت داشته باشد.
برای مثال، در یک اتصال مفهومی میتوان ساختار زیر را در نظر گرفت:
پروفیل → لقمه یا مهره مناسب → پیچ → قطعه متصلشونده
در برخی اتصالات نیز واشر در کنار پیچ استفاده میشود. بنابراین پیچ نباید بهصورت جداگانه انتخاب شود و بهتر است بهعنوان بخشی از کل مجموعه اتصال بررسی شود.
نکات انتخاب سایز و جنس پیچ
هنگام انتخاب پیچ برای ساپورت تأسیسات، چند عامل اصلی باید بررسی شود:
- سایز و نوع رزوه: باید با مهره، لقمه یا قطعه رزوهدار سازگار باشد.
- طول پیچ: باید با ضخامت قطعات و نحوه اتصال هماهنگ باشد.
- جنس پیچ: با توجه به بار و شرایط کاری انتخاب شود.
- پوشش پیچ: در محیطهای مرطوب یا مستعد خوردگی، مشخصات پوشش اهمیت بیشتری پیدا میکند.
- نوع اتصال: اتصال پروفیل، براکت، بست یا تجهیزات ممکن است به پیچ متفاوتی نیاز داشته باشد.
- میزان بار: بار واردشده باید در بررسی کل مجموعه اتصال در نظر گرفته شود.
- شرایط محیطی: رطوبت، مواد خورنده، فضای باز و محیط صنعتی میتوانند روی انتخاب جنس و پوشش اثر بگذارند.
در نهایت، بزرگتر بودن پیچ لزوماً به معنی مناسبتر بودن آن نیست. پیچ باید از نظر ابعاد، جنس، رزوه و شرایط کاری با سایر اجزای اتصال و الزامات پروژه هماهنگ باشد.
انواع مهره مورد استفاده در ساپورت
مهره در سیستم ساپورت تأسیسات، محل درگیری با پیچ را فراهم میکند و نوع آن باید با پروفیل، شیار و طراحی اتصال هماهنگ باشد. در سیستمهای پروفیلمحور میتوان از مهرههای مختلفی استفاده کرد و انتخاب بین آنها به نوع اتصال و شرایط پروژه بستگی دارد. برای مثال، مهرههای کانال در سیستمهای شیاردار بهگونهای طراحی میشوند که داخل کانال قرار گرفته و با لبههای آن درگیر شوند.
مهره معمولی
مهره معمولی یکی از رایجترین اجزای اتصالات پیچومهرهای است و برای درگیر شدن با رزوه پیچ استفاده میشود. این نوع مهره کاربرد عمومی دارد و زمانی در ساپورت قابل استفاده است که طراحی اتصال، امکان استفاده از آن را فراهم کند.
در اتصالات پروفیلمحور، صرفاً یکسان بودن سایز رزوه کافی نیست و باید نحوه قرارگیری مهره و سازگاری آن با سایر اجزای اتصال نیز بررسی شود.
مهره کانال
مهره کانال (Channel Nut) برای استفاده در کانالها و پروفیلهای شیاردار طراحی شده است و میتواند یک نقطه اتصال قابل تنظیم برای نصب متعلقات ایجاد کند. این مهرهها در مدلهای مختلف، از جمله مدلهای دارای فنر و بدون فنر، عرضه میشوند.
در ساپورتهای تأسیساتی، مهره کانال میتواند برای اتصال براکتها، تجهیزات و سایر متعلقات به پروفیل مورد استفاده قرار گیرد.
مهره فنری
مهره فنری یا Spring Nut نوعی مهره کانال است که به یک بخش فنری مجهز شده است. فنر به نگه داشتن مهره در موقعیت مناسب داخل کانال کمک میکند و میتواند فرآیند مونتاژ را در برخی شرایط، بهخصوص در محلهای عمودی یا بالاسری، سادهتر کند.
نکته مهم این است که مهره فنری را نباید همیشه معادل تمام انواع مهره کانال دانست؛ مهره کانال میتواند بدون فنر نیز وجود داشته باشد و ساختار دقیق هر مدل به طراحی سازنده بستگی دارد.
مهره پروفیل
مهره پروفیل اصطلاحی برای مهرههایی است که برای استفاده در سیستمهای پروفیل و شیارهای آن انتخاب یا طراحی میشوند. این مهره میتواند بسته به سیستم، ساختار متفاوتی داشته باشد و باید با شکل شیار و سایر اجزای اتصال سازگار باشد.
در اجرای ساپورت، انتخاب مهره پروفیل باید همراه با بررسی نوع پروفیل، ابعاد شیار، سایز پیچ، میزان بار و شرایط محیطی انجام شود. بنابراین «مهره پروفیل» بهتنهایی نام یک شکل استاندارد و واحد از مهره نیست و مشخصات محصول موردنظر باید ملاک انتخاب قرار گیرد.
واشر چه کاربردی در اتصال ساپورت دارد؟
واشر یکی از اجزایی است که در برخی اتصالات پیچومهرهای ساپورت تأسیسات مورد استفاده قرار میگیرد. وظیفه آن بسته به نوع واشر و طراحی اتصال میتواند متفاوت باشد؛ برای مثال، واشر تخت میتواند سطح تماس و توزیع فشار اتصال را بهبود دهد، در حالی که واشرهای دیگر با هدف متفاوتی در مجموعه اتصال به کار میروند.
بنابراین نمیتوان یک نوع واشر را برای تمام اتصالات ساپورت ضروری دانست. انتخاب واشر باید با توجه به نوع اتصال، پیچ و مهره، قطعه متصلشونده و الزامات فنی پروژه انجام شود.
نقش واشر در توزیع فشار اتصال
وقتی پیچ سفت میشود، نیروی اتصال در محل تماس پیچ با قطعه ایجاد میشود. واشر میتواند با افزایش سطح تماس، به توزیع مناسبتر فشار روی سطح قطعه کمک کند.
این ویژگی در شرایطی اهمیت بیشتری پیدا میکند که سطح تماس محدود باشد یا نیروی اتصال نیاز به توزیع مناسبتری روی قطعه داشته باشد.
البته عملکرد واقعی اتصال به مجموعهای از عوامل مانند نوع پیچ و مهره، جنس قطعات، سطح تماس و روش مونتاژ وابسته است؛ بنابراین واشر را نباید بهتنهایی عامل تعیینکننده استحکام اتصال در نظر گرفت.
واشر تخت
واشر تخت سادهترین نوع واشر در بسیاری از اتصالات پیچومهرهای است. این قطعه بین پیچ یا مهره و سطح موردنظر قرار میگیرد و میتواند سطح تماس را افزایش دهد.
در اتصالات ساپورت، واشر تخت ممکن است در اتصال براکت، پروفیل یا سایر متعلقات مورد استفاده قرار گیرد؛ البته استفاده از آن باید بر اساس طراحی همان اتصال انجام شود.
واشر فنری
واشر فنری دارای ساختاری متفاوت از واشر تخت است و برای کاربردهایی طراحی میشود که ویژگیهای خاص مکانیکی اتصال مورد نیاز باشد.
استفاده از واشر فنری نباید صرفاً به این دلیل انجام شود که اتصال مربوط به ساپورت است. مناسب بودن آن به نوع اتصال، الزامات فنی و دستورالعمل طراحی یا سازنده بستگی دارد.
بنابراین واشر تخت و واشر فنری را نمیتوان جایگزین مستقیم یکدیگر در تمام شرایط دانست.
انتخاب واشر متناسب با اتصال
برای انتخاب واشر مناسب، بهتر است مجموعه اتصال بهصورت یکپارچه بررسی شود. مهمترین عوامل عبارتاند از:
- نوع پیچ و مهره
- قطر و ابعاد محل اتصال
- جنس قطعات
- نوع پروفیل یا قطعه متصلشونده
- میزان بار و نیروی اتصال
- شرایط محیطی
- احتمال لرزش
- نیازهای فنی و اجرایی پروژه
در نتیجه، واشر مناسب همان واشری نیست که در همه پروژهها استفاده شود؛ بلکه باید قطعهای انتخاب شود که با طراحی اتصال و سایر اجزای آن سازگاری داشته باشد. در صورت وجود مشخصات فنی سازنده یا الزامات پروژه، همان اطلاعات باید مبنای انتخاب نهایی قرار گیرد.

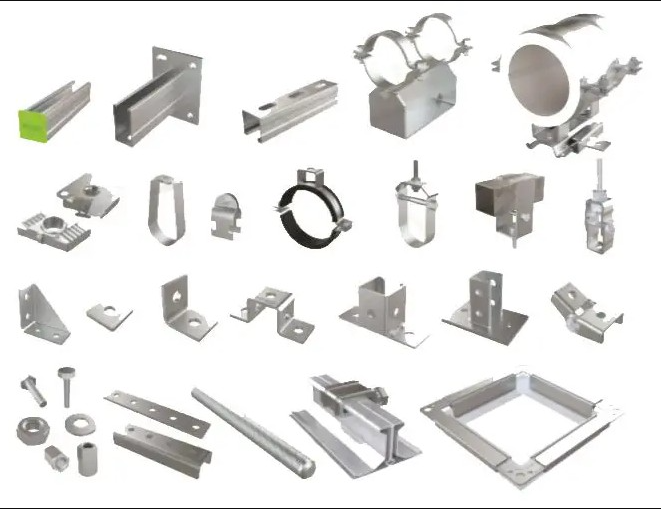

لقمه، مهره، پیچ و واشر چگونه با پروفیل ترکیب میشوند؟
در یک سیستم ساپورت تأسیسات، پروفیل بهتنهایی وظیفه ایجاد تمام اتصالات را بر عهده ندارد. برای نصب بست، براکت، تجهیزات یا سایر متعلقات، معمولاً از مجموعهای از قطعات اتصال استفاده میشود که در کنار یکدیگر یک اتصال مکانیکی ایجاد میکنند.
یک نمونه ساده از این ساختار را میتوان بهصورت زیر در نظر گرفت:
پروفیل C → لقمه/مهره مناسب → پیچ → واشر → قطعه متصلشونده
این ترتیب صرفاً یک مدل مفهومی است و ترکیب واقعی قطعات باید بر اساس طراحی اتصال مشخص شود.
نقش پروفیل در مجموعه اتصال
پروفیل معمولاً بخش اصلی سازهای سیستم است و دارای شیار یا فضای مخصوصی برای قرارگیری اجزای اتصال است. این ساختار امکان میدهد متعلقات مختلف بدون ایجاد تغییرات غیرضروری در بدنه پروفیل، در محل موردنظر نصب شوند.
نوع پروفیل و شکل شیار آن، اولین عامل در انتخاب لقمه یا مهره مناسب است.
نقش لقمه یا مهره
لقمه یا مهره، محل درگیری پیچ را در سیستم پروفیل فراهم میکند. بسته به طراحی پروفیل ممکن است از لقمه، مهره کانال، مهره فنری یا نوع دیگری از مهره پروفیل استفاده شود.
برای مثال، در یک اتصال پروفیل C ممکن است مهره متناسب با شیار داخل پروفیل قرار گرفته و پیچ از طریق قطعهای مانند براکت یا بست با آن درگیر شود.
نقش پیچ و واشر
پیچ، اجزای اتصال را به یکدیگر نزدیک و تثبیت میکند و با مهره یا قطعه رزوهدار درگیر میشود. در صورت نیاز، واشر نیز میتواند بین پیچ و قطعه قرار گیرد تا متناسب با طراحی اتصال، سطح تماس و توزیع فشار به شکل مناسبتری ایجاد شود.
به همین دلیل، انتخاب پیچ و واشر باید در ارتباط با مهره، لقمه و قطعه متصلشونده انجام شود.
آیا همیشه باید از تمام این قطعات استفاده کرد؟
خیر. یکی از نکات مهم در اجرای ساپورت این است که همه اتصالات الزاماً ترکیب یکسانی از لقمه، مهره، پیچ و واشر ندارند.
برای مثال ممکن است یک اتصال شامل:
پروفیل + مهره کانال + پیچ
باشد و در اتصال دیگری:
پروفیل + لقمه + پیچ + واشر + قطعه متصلشونده
استفاده شود.
حتی در برخی طراحیها، شکل اتصال یا نوع قطعه بهگونهای است که استفاده از یکی از این اجزا ضرورت ندارد.
انتخاب ترکیب بر اساس نوع اتصال
ترکیب قطعات باید بر اساس چند عامل اصلی تعیین شود:
- نوع و شکل پروفیل
- ابعاد شیار
- نوع قطعهای که قرار است متصل شود
- میزان بار
- سایز و نوع پیچ و مهره
- شرایط محیطی
- لرزش و شرایط کاری
- الزامات فنی پروژه
بنابراین نمیتوان یک ترکیب ثابت را برای تمام ساپورتهای تأسیساتی پیشنهاد کرد. اتصال مناسب، مجموعهای از قطعات سازگار با یکدیگر است؛ بهگونهای که پروفیل، لقمه یا مهره، پیچ، واشر و قطعه متصلشونده از نظر ابعاد، جنس و شرایط استفاده با یکدیگر هماهنگ باشند.
چگونه ترکیب مناسب پیچ، مهره و واشر را انتخاب کنیم؟
انتخاب ترکیب مناسب پیچ، مهره و واشر باید بر اساس کل سیستم اتصال انجام شود، نه اینکه ابتدا یک پیچ یا مهره انتخاب شود و سپس سایر قطعات با آن هماهنگ شوند. هدف این است که اجزای اتصال از نظر ابعاد، جنس، نحوه قرارگیری و شرایط کاری با یکدیگر سازگار باشند.
نوع پروفیل
ابتدا باید نوع پروفیل و ساختار شیار آن مشخص شود. شکل و ابعاد شیار تعیین میکند که آیا اتصال به لقمه، مهره کانال، مهره فنری یا نوع دیگری از مهره پروفیل نیاز دارد.
بنابراین انتخاب مهره و پیچ باید بعد از مشخص شدن پروفیل انجام شود.
نوع اتصال
نوع قطعهای که قرار است به پروفیل متصل شود نیز اهمیت دارد. اتصال یک بست لوله، براکت، فریم یا تجهیزات ممکن است به ترکیب متفاوتی از قطعات نیاز داشته باشد.
در این مرحله باید مشخص شود که اتصال دقیقاً چگونه ایجاد میشود و چه قطعاتی در مسیر انتقال نیرو قرار دارند.
میزان بار
میزان بار واردشده به اتصال باید در انتخاب اجزای آن لحاظ شود. این موضوع فقط به پیچ یا مهره محدود نیست و پروفیل، لقمه، مهره، واشر، قطعه متصلشونده و نحوه اجرای اتصال نیز باید متناسب با بار باشند.
بدون مشخص بودن مدل قطعات، شرایط نصب و اطلاعات فنی سازنده، نمیتوان ظرفیت بار عددی مشخصی را برای یک ترکیب عمومی اعلام کرد.
سایز و نوع پیچ
پیچ باید از نظر سایز، رزوه، طول و شکل سر با مهره و نوع اتصال سازگار باشد. طول پیچ نیز باید با ضخامت قطعاتی که به یکدیگر متصل میشوند هماهنگ شود.
بزرگتر بودن سایز پیچ بهتنهایی به معنی مناسبتر بودن اتصال نیست؛ تناسب تمام اجزا اهمیت دارد.
جنس قطعات
جنس پیچ، مهره، واشر و پروفیل باید با شرایط کاری سیستم هماهنگ باشد. استفاده از قطعاتی با جنس یا پوشش متفاوت میتواند در برخی محیطها روی دوام اتصال اثر بگذارد.
در پروژههایی که مقاومت در برابر خوردگی اهمیت دارد، بررسی مشخصات جنس و پوشش قطعات ضروریتر است.
شرایط محیطی
محل نصب میتواند روی انتخاب قطعات تأثیر مستقیم داشته باشد. عواملی مانند:
- رطوبت
- فضای باز یا بسته
- محیط صنعتی
- تماس با مواد خورنده
- تغییرات دما
باید پیش از انتخاب ترکیب اتصال بررسی شوند.
لرزش
در تجهیزاتی که در معرض لرزش یا ارتعاش قرار دارند، شرایط اتصال باید با توجه به الزامات فنی پروژه بررسی شود. نوع پیچ، مهره، واشر و نحوه تثبیت اتصال میتواند در چنین شرایطی اهمیت بیشتری پیدا کند.
در این موارد نباید صرفاً با اضافه کردن یک نوع واشر یا تغییر سایز پیچ، راهکار عمومی برای همه پروژهها در نظر گرفت؛ انتخاب باید بر اساس طراحی و مشخصات فنی سیستم انجام شود.
خوردگی
اگر ساپورت در محیط مرطوب یا خورنده اجرا میشود، جنس و پوشش قطعات اتصال اهمیت ویژهای دارد. بهتر است پیچ، مهره و واشر از نظر مقاومت محیطی با یکدیگر و با شرایط محل نصب سازگار باشند.
همچنین باید از ترکیب قطعاتی که از نظر جنس یا پوشش برای محیط موردنظر مناسب نیستند، بدون بررسی فنی اجتناب کرد.
نیازهای اجرایی پروژه
در نهایت، انتخاب باید با نیازهای واقعی پروژه هماهنگ شود؛ برای مثال:
- سرعت و سهولت مونتاژ
- امکان تنظیم موقعیت اتصال
- دسترسی برای تعمیرات
- محدودیت فضای نصب
- امکان باز و بسته کردن اتصال
- الزامات نگهداری
- هماهنگی با سایر اجزای ساپورت
بنابراین میتوان فرآیند تصمیمگیری را بهصورت زیر خلاصه کرد:
نوع پروفیل → نوع اتصال → میزان بار → انتخاب مهره یا لقمه → انتخاب پیچ → بررسی واشر → کنترل جنس و پوشش → بررسی شرایط محیطی و اجرایی
در نتیجه، یک ترکیب ثابت از پیچ، مهره و واشر برای تمام ساپورتهای تأسیساتی وجود ندارد. ترکیب مناسب، ترکیبی است که با مشخصات پروفیل، نوع اتصال، بار و شرایط واقعی پروژه سازگاری داشته باشد.
جدول انتخاب ترکیب اتصال
جدول زیر یک راهنمای مفهومی برای انتخاب اجزای اتصال است و نباید بهعنوان مشخصات فنی قطعی یا جایگزین دیتاشیت محصول استفاده شود. نوع دقیق پیچ، مهره و واشر باید بر اساس پروفیل، طراحی اتصال و اطلاعات فنی قطعات انتخاب شود.
| نوع کاربرد | پروفیل | قطعه اتصال | پیچ | مهره | واشر |
|---|---|---|---|---|---|
| اتصال ساده پروفیل | C / U | لقمه یا اتصال مناسب | متناسب با اتصال | متناسب با پروفیل | طبق طراحی |
| اتصال تجهیزات | متناسب با سیستم | براکت یا قطعه اتصال | متناسب با بار و اتصال | مهره مناسب پروفیل | در صورت نیاز |
| ساخت ساپورت لوله | پروفیل تأسیساتی | بست، براکت یا اتصال مناسب | متناسب با اتصال | مهره کانال/مناسب پروفیل | طبق طراحی |
| ساخت ساپورت کانال | پروفیل تأسیساتی | براکت یا قطعه نگهدارنده | متناسب با اتصال | مهره مناسب پروفیل | در صورت نیاز |
| اتصال متعلقات به پروفیل | C / U یا پروفیل سازگار | قطعه متصلشونده | متناسب با اتصال | لقمه یا مهره سازگار | طبق طراحی |
نکته مهم در استفاده از جدول
این جدول نشان میدهد که انتخاب اجزای اتصال باید زنجیرهای و وابسته به یکدیگر انجام شود. برای مثال، ابتدا نوع پروفیل و شیار آن مشخص میشود؛ سپس قطعه اتصال و نوع مهره یا لقمه مناسب انتخاب شده و در ادامه پیچ و در صورت نیاز واشر متناسب با همان اتصال تعیین میشود.
بنابراین نمیتوان برای تمام ساپورتهای لوله، کانال یا تجهیزات یک سایز ثابت پیچ، مهره یا واشر پیشنهاد کرد. ابعاد پروفیل، بار، شرایط محیطی، نوع اتصال و مشخصات فنی محصولات باید مبنای انتخاب نهایی باشند.
اشتباهات رایج در انتخاب پیچ، مهره و واشر
انتخاب اجزای اتصال بدون توجه به هماهنگی آنها با یکدیگر میتواند عملکرد مجموعه ساپورت را تحت تأثیر قرار دهد. برخی از اشتباهات رایج عبارتاند از:
انتخاب قطعات بدون توجه به سازگاری
یکی از خطاهای رایج، انتخاب پیچ، مهره و واشر بهصورت جداگانه و بدون بررسی ارتباط آنها با پروفیل و قطعه متصلشونده است. برای مثال، ممکن است یک مهره از نظر رزوه با پیچ سازگار باشد، اما با شیار پروفیل مطابقت نداشته باشد.
استفاده از سایز نامناسب
سایز پیچ، مهره و واشر باید با ابعاد و طراحی اتصال هماهنگ باشد. استفاده از قطعاتی که از نظر قطر، رزوه، طول یا ابعاد محل تماس مناسب نیستند، میتواند باعث ایجاد اتصال نامتناسب شود.
بیتوجهی به شرایط محیطی
رطوبت، فضای باز، محیط صنعتی و عوامل خورنده میتوانند روی انتخاب جنس و پوشش قطعات اثر بگذارند. انتخاب قطعات بدون در نظر گرفتن شرایط محل نصب ممکن است دوام اتصال را کاهش دهد.
انتخاب جنس نامناسب
جنس پیچ، مهره و واشر باید با شرایط کاری و سایر اجزای سیستم هماهنگ باشد. در پروژههایی که مقاومت در برابر خوردگی اهمیت دارد، مشخصات متریال و پوشش قطعات باید با دقت بیشتری بررسی شود.
استفاده نادرست از واشر
واشرها کاربردهای متفاوتی دارند و نمیتوان یک نوع واشر را برای تمام اتصالات مناسب دانست. استفاده از واشر باید مطابق طراحی اتصال و الزامات فنی انجام شود؛ برای مثال، واشر تخت و واشر فنری لزوماً کاربرد یکسانی ندارند.
توجه نکردن به بار و نوع اتصال
بار واردشده و نوع اتصال از عوامل اصلی انتخاب اجزای ساپورت هستند. انتخاب پیچ و مهره صرفاً بر اساس ظاهر یا سایز اسمی، بدون بررسی بار و نحوه انتقال نیرو، رویکرد مناسبی نیست.
ترکیب قطعاتی که برای یک سیستم طراحی نشدهاند
ممکن است چند قطعه بهصورت جداگانه مشخصات قابلقبولی داشته باشند، اما ترکیب آنها برای یک سیستم خاص مناسب نباشد. پروفیل، لقمه یا مهره، پیچ، واشر و قطعه متصلشونده باید بهعنوان یک مجموعه بررسی شوند.
در نهایت، انتخاب صحیح زمانی انجام میشود که سازگاری قطعات، ابعاد، بار، جنس، شرایط محیطی و الزامات اجرایی پروژه همزمان در نظر گرفته شوند.
جمعبندی
در اجرای ساپورت تأسیسات، پیچ، مهره و واشر اجزای مستقلی نیستند و باید در کنار پروفیل، لقمه یا سایر قطعات اتصال بهعنوان یک مجموعه بررسی شوند. نوع پروفیل، ساختار شیار، نوع اتصال، میزان بار، شرایط محیطی و الزامات اجرایی پروژه، همگی در انتخاب ترکیب مناسب نقش دارند.
بنابراین نمیتوان یک ترکیب ثابت از پیچ، مهره و واشر را برای تمام ساپورتها مناسب دانست. انتخاب نهایی باید بر اساس سازگاری اجزای اتصال و مشخصات فنی واقعی محصول انجام شود تا مجموعه نهایی با شرایط پروژه هماهنگ باشد.
